Montage- og installationsvejledning,
Montage af kanal- Følg denne vejledning for at montere kanalsættet:
sæt
Trin
Adgang til affug-
Følg denne vejledning for at få adgang til styringen:
terens styring
Trin
Afløb for kon-
Afløbet for kondensvandet er placeret i bunden af affugteren. Affugteren er forsynet
densvand med en slangestuds til en ½'' fleksibel eller fast afløbsforbindelse.
Afløbsledningen skal etableres med et fald på min. 2 % for at sikre, at vandet løber fra
drypbakken.
Som alternativ kan en almindelig kondensatpumpe monteres ved affugterens afløbs-
studs, så kondensvandet pumpes til afløbet.
Afløbets placering er vist på tegningen på næste side, hvor affugteren er set fra oven.
1 Placer kanalstykket med filteret i den nederste kanalåbning, hvor luften fra
swimmingpoolområdet suges ind i affugteren.

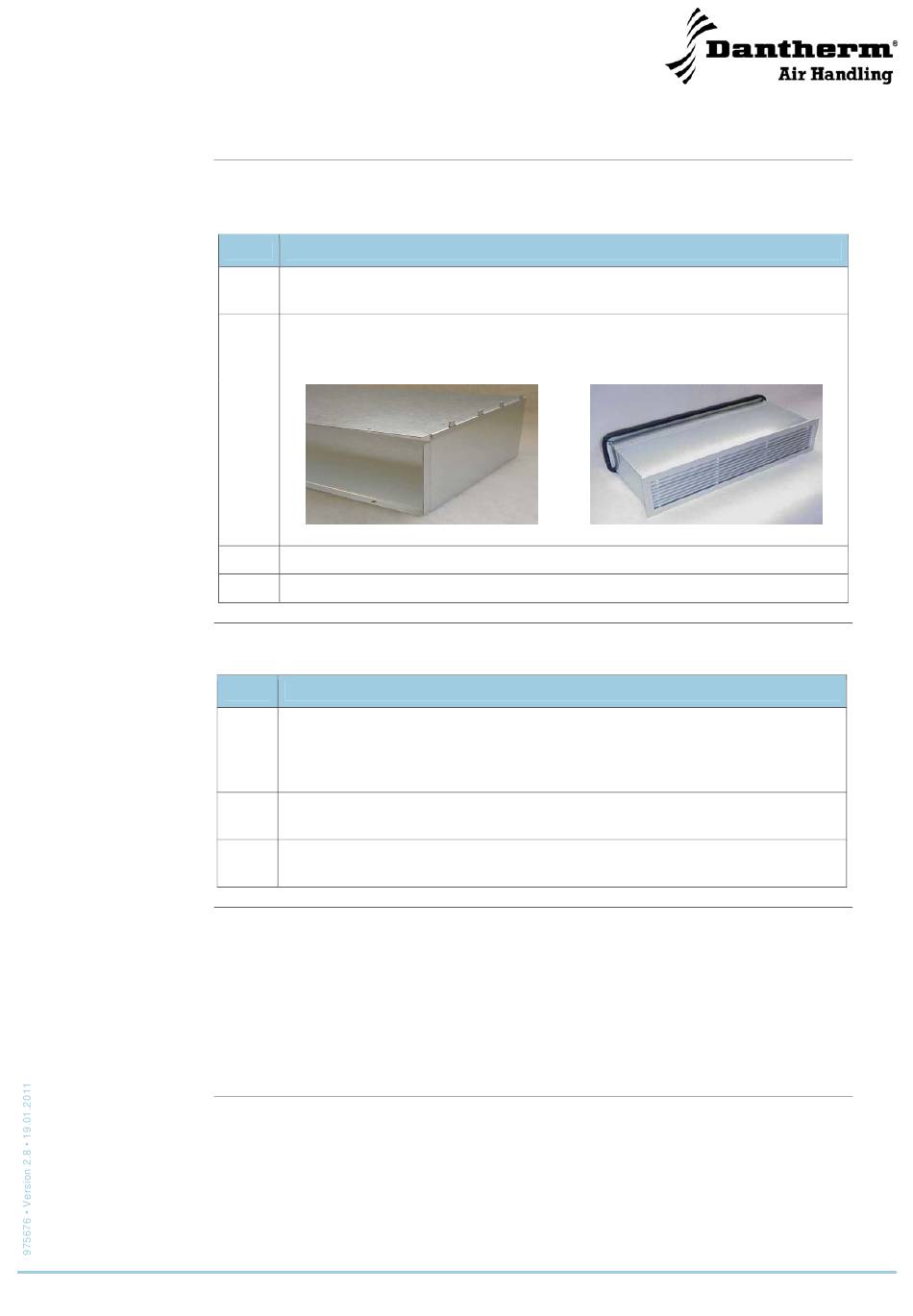

2 Afklip kanalsættets mellemstykke til passende bredde inden det sammenfø-
jes
Dette gælder for murtykkelsen mellem 130 mm og 350 mm
Kanalsættets mellemstykke, 235 mm
3 Monter kanalsættet i murens kanalåbning
4 Hæng affugteren op på vægbeslaget
1 Afmonter skruerne (4 stk.) på forsiden af affugteren (dvs. modsat affugterens
kanalåbninger) og åbn affugteren
Afmonteringen af skruerne kan ske ved brug af den medfølgende Unbrako-
nøgle - nøgle med 6-kantet hoved.
2 Fjern skruerne på forsiden af låget på den boks, der er placeret ovenpå
kompressoren (styringen er placeret i den boks)
3 Skub låget mod affugterens bagstykke og træk ud over boksen
Der er nu adgang til styringen
fortsat
Handling
Kanalsættet, 350 mm
Handling
Fortsættes på næste side
