- Seite 1 CDP 75 – 125 – 165 Nr. 975672 • rev. 3.0 • 20.05.2003 Servicemanual CDP 75 – 125 – 165 Side Service manual CDP 75 – 125 – 165 Page Wartungsanleitung CDP 75 – 125 – 165 Seite Manuel d’entretien CDP 75 – 125 – 165...
- Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
- Seite 23 Inhaltsverzeichnis 1. Funktionsbeschreibung ........................... 22 1.1 Technische Daten........................... 23 2. Geräteaufstellung ............................ 23 2.1 Placierung ............................23 2.2 Kondenswasserablauf ........................23 2.3 Ausblas oben am Gerät ........................24 2.4 Umstellen der Inspektionsseite ....................... 24 2.5 Kanalanschluss ..........................25 2.6 Anschließen eines Außenluftkanals....................25 2.7 Anschluss eines Pumpenwarmwasser-Heizregisters ..............
-
Seite 24: Funktionsbeschreibung

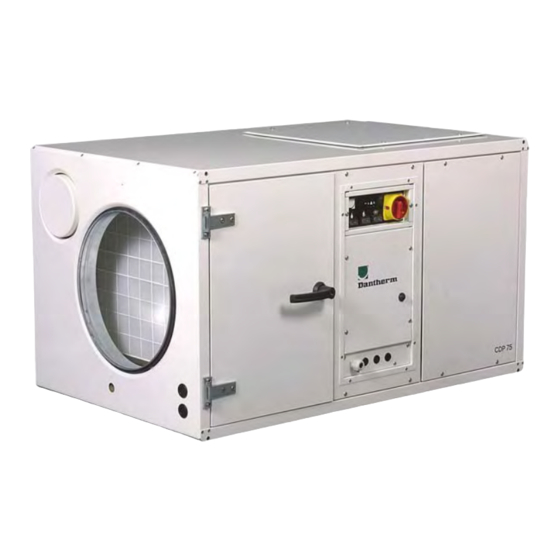

1. Funktionsbeschreibung Die CDP 75, 125 und 165 arbeiten nach dem Kondensationsprinzip. Mittels eines Ventilators wird die zu entfeuchtende Luft angesaugt. Im Verdampfer wird der Luft Wärme entzogen, wodurch nach Unterschreiten des Taupunktes der Wasserdampf zu Wassertropfen kondensiert. Das Kondenswasser wird danach zu einem Abfluss geleitet. -
Seite 25: Technische Daten
Die CDP 75, 125 und 165 können in einer der folgenden Weisen aufgestellt werden: 1. CDP 75, 125 und 165 können direkt auf dem Boden aufgestellt werden. Bei Bodenaufstellung ist darauf zu achten, genug Platz unten am Gerät für Ablauf und Syphon zu sichern. -
Seite 26: Ausblas Oben Am Gerät
ACHTUNG! Es ist wichtig, dass die Abflussleitung vom Gerät zum Abfluss mit einem Gefälle von mindestens 2% verlegt wird. Die Abflussleitung muss mit einem Syphon ausgerüstet werden, damit keine falsche Luft in den Schlauch gesaugt wird. Als Alternative kann eine handelsübliche Kondensatpumpe am Ablaufstutzen des Entfeuchters montiert und somit das Kondenswasser zum Ablauf gepumpt werden. -
Seite 27: Kanalanschluss
6A belastet werden. 2.7 Anschluss eines Pumpenwarmwasser-Heizregisters Die CDP 75, 125 und 165 können mit einem Heizregister zur Erwärmung der Zuluft geliefert werden. Das Register ist zum Einbau im Zuluftkanal ausgelegt, und mit Kanalanschlussstutzen versehen, welche direkt an die Stutzen des Gerätes angeschlossen werden können. -
Seite 28: Anschluss Eines Wassergekühlten Kondensators
Die technischen Daten des wassergekühlten Kondensators entnehmen Sie bitte aus der Tabelle auf Seite 45. 2.9 Anschluss eines Abtauungsfühler Wenn die CDP 75/125/165 Geräte im Temperaturbereich zwischen 15 und 20°C benutzt werden, sollten sie mit einem Abtauungsfühler auf der Verdampferfläche gesichert sein. Den Abtauungsfühler in Klemme 15 und 16 auf der Printkarte der Klemmreihe montieren. -
Seite 29: Betrieb
4. Betrieb 4.1 Nieder- und Hochdruckpressostat und Thermorelais zum Schütz des Kompressors Die Geräte CDP 75, CDP 125 und CDP 165 sind an der Inspektionsseite mit einem Knopf zur Entriegelung des Hochdruckpressostaten versehen. Die Geräte CDP 125 (3x400V) und CDP 165 (3x230V/3x400V) haben des weiteren an der Inspektionsseite einen Knopf zur Entriegelung des Thermorelais welches den Kompressor schützt. -
Seite 30: Drucktastenanzeigen
Niederdruckspressostat löst aus Blitz – konstant grün + Tropfen – blinkt grün + Dreieck – konstant rot – (1)(2 )(3) Ein konstant grün leuchtender Blitz gibt an, dass Strom zum Gerät angeschlossen ist. Ein grün blinkender Tropfen und ein konstant rot leuchtendes Dreieck zeigen den Stopp des Gerätes durch den Niederdruckspressostaten an. Registriert der Niederdruckspressostat wegen zu niedriger Temperatur einen zu niedrigen Druck im Kühlkreis, stoppt das Gerät, bis der erforderliche Druck wieder erreicht ist und der Niederdruckspressostat schaltet dann automatisch das Gerät wieder ein. -
Seite 31: Der Ventilator
Brücke an den Klemmen 5 und 6 anzuschließen. Der Thermostatausgang beträgt 12 V. 5.1 Abtauung Wenn die CDP 75/125/165 Geräte im Temperaturbereich zwischen 15 und 20°C benutzt werden, sollten sie mit einem Abtauungsfühler auf der Verdampferfläche gesichert sein. Wenn der Abtauungsfühler eine Temperatur... -
Seite 32: Wartung Und Pflege
Gerät noch 30 Minuten weiterlaufen. Danach stoppt der Kompressor und der Ventilator leitet die Raumluft über die Verdampferfläche, bis der Abtauungsfühler wieder eine Temperatur über 5ºC registriert. Diese Abtauungsweise wird passive bedarfsgesteuerte Abtauung genannt, da sie nur bei Bedarf stattfindet. Der Abtauungsfühler ist als extra Zubehör erhältlich. -
Seite 33: Störungen Und Deren Beseitigung
Schaltet das Gerät nicht ein, sind Raumhygrostat oder Kanalhygrostat auf Fehler zu überprüfen. Sollten Sie den Grund für die Funktionsstörung nicht finden, so ist das Gerät abzuschalten um weitere Beschädigungen zu verhindern. Setzen Sie sich bitte mit einem Servicemonteur oder einer DANTHERM Vertretung in Verbindung. -
Seite 45: Data For Vandvarmefladerne
Die Daten der Nachheizfläche sind auf einer Raumlufttemperatur von 27ºC bezogen. The technical specifications of the water heating coils are based on a room temperature of 27ºC. Les données de la batterie eau chaude sont basées sur une température d’air ambiant de 27ºC. CDP 75 Tilslutning/Connection/Anschluss/Raccordement eau chaude ½’’... -
Seite 47: Data For Vandkølet Kondensator
9. Data på vandkølet kondensator / Data for water-cooled condenser / Daten des wassergekühlten Kondensators / Caractéristiques techniques du condenseur à eau CDP 75 CDP 125 CDP 165 Tilslutning/Connection/Anschluss/Raccordement Ø15 Ø15 Ø15 Max. vandmængde/Max. water flow/max. Wassermenge/Débit max. Max. kapacitet/Max. capacity/max. Heizleistung/Puissance maxi* Modstand/Pressure drop/Widerstand/Perte de charge sur l’eau de piscine... -
Seite 48: Kølekredsløb
Magnetventil, solenoid valve, Magnetventil, électrovanne 10 Kontraventil, non-return valve, Rückschlagventil, clapet anti-retour CDP 75 med vandkølet kondensator / CDP 75 with water-cooled condenser /CDP 75 mit wassergekühltem Kondensator/CDP 75 avec condenseur à eau Kompressor, compressor, Kompressor, compresseur HP/LP pressostat, HP/LP Pressostat, Pressostat HP/BP Vandkølet kondensator, water-cooled condensor... - Seite 49 Kølekredsløb / Cooling Circuit / Kältekreislauf / Circuit frigorifique CDP 125 & 165 1. Kompressor, compressor, Kompressor, compresseur 2. HP/LP pressostat, HP/LP pressostat, pressostat HP/BP 3. Luftkølet kondensator, air-cooled condensor, luftgekühlter Kondensator, condenseur à air 4. Væskebeholder, receiver, Receiver, bouteille liquide 5.
-
Seite 50: El-Diagrammer
11. El-diagram / Wiring diagram / Schaltplan / Schéma électrique CDP 75 - 1 x 230V/50Hz... - Seite 51 El-diagram / Wiring diagram / Schaltplan / Schéma électrique CDP 125 - 1 x 230V/50Hz...
- Seite 52 El-diagram / Wiring diagram / Schaltplan / Schéma électrique CDP 125 & CDP 165 - 3 x 400V/50Hz...
- Seite 53 El-diagram / Wiring diagram / Schaltplan / Schéma électrique CDP 125 & CDP 165 - 3 x 230V/50Hz...
- Seite 54 Ordforklaring til el-diagram / Legend for wiring diagram / Legende für Schaltplan / Légende du schéma électrique Position Beskrivelse Designation Trykknap (dråbe) på inspektionssiden Pushbutton (drop) on inspection side Trykknap (bål) på inspektionssiden Pushbutton (fire) on inspection side Trykknap (ventilation) på inspektionssiden Pushbutton (ventilation) on inspection side Ventilatormotor Fan motor...
-
Seite 55: Reservedele & Splittegninger
CDP 75 – 1 x 230V/50Hz 962442_b... - Seite 56 CDP 75 – 1 x 230V/50Hz Pos. Dantherm no. Beskrivelse Designation Beschreibung Désignation 293600 Topplade Top cover panel Deckplatte oben Tôle en haut 175357 Blændeplade, kpl. Blind cover, cpl. Blenddeckplatte, kpl. Tôle dissimulée, cpl. 293601 Gavl højre Cover panel right Deckplatte rechts Tôle droite...
- Seite 57 CDP 125 – 3 x 400V/50Hz 962444_a...
- Seite 58 CDP 125 – 3 x 400V/50Hz Pos. Dantherm no. Beskrivelse Designation Beschreibung Désignation 293606 Topplade Top cover panel Deckplatte oben Tôle en haut 175357 Blændeplade kpl. Blind cover, cpl. Blenddeckplatte, kpl. Tôle dissimulée, cpl. 293607 Gavl højre Cover panel, right side Deckplatte, rechts Tôle droite...
- Seite 59 CDP 125 – 1 x 230V/50Hz 962462_0...
- Seite 60 CDP 125 - 1 x 230V/50Hz Pos. Dantherm no. Beskrivelse Designation Beschreibung Désignation 293606 Topplade Top cover panel Deckplatte oben Tôle en haut 175357 Blændeplade, kpl. Blind cover, cpl. Blenddeckplatte, kpl. Tôle dissimulée, cpl. 293607 Gavl højre Cover panel, right side Deckplatte, rechts Tôle droite...
- Seite 61 CDP 165 – 3 x 400V/50Hz 962446_a...
- Seite 62 CDP 165 – 3 x 400V/50Hz Pos. Dantherm no. Beskrivelse Designation Beschreibung Désignation 293612 Topplade Top cover panel Deckplatte oben Tôle en haut 175364 Blændeplade, kpl. Blind cover, cpl. Blenddeckplatte, kpl. Tôle dissimulée, cpl. 293613 Gavl højre Cover panel, right side Deckplatte rechts Tôle droite...
- Seite 63 CDP 165 – 3 x 230V/50Hz 962463_0...
- Seite 64 CDP 165 – 3 x 230V/50HZ Pos. Dantherm no. Beskrivelse Designation Beschreibung Désignation 293612 Topplade Top cover panel Deckplatte oben Tôle en haut 175364 Blændeplade,kpl. Blind cover, cpl. Blenddeckplatte, kpl. Tôle dissimulée, cpl. 293613 Gavl højre Cover panel, right side Deckplatte rechts Tôle droite...
