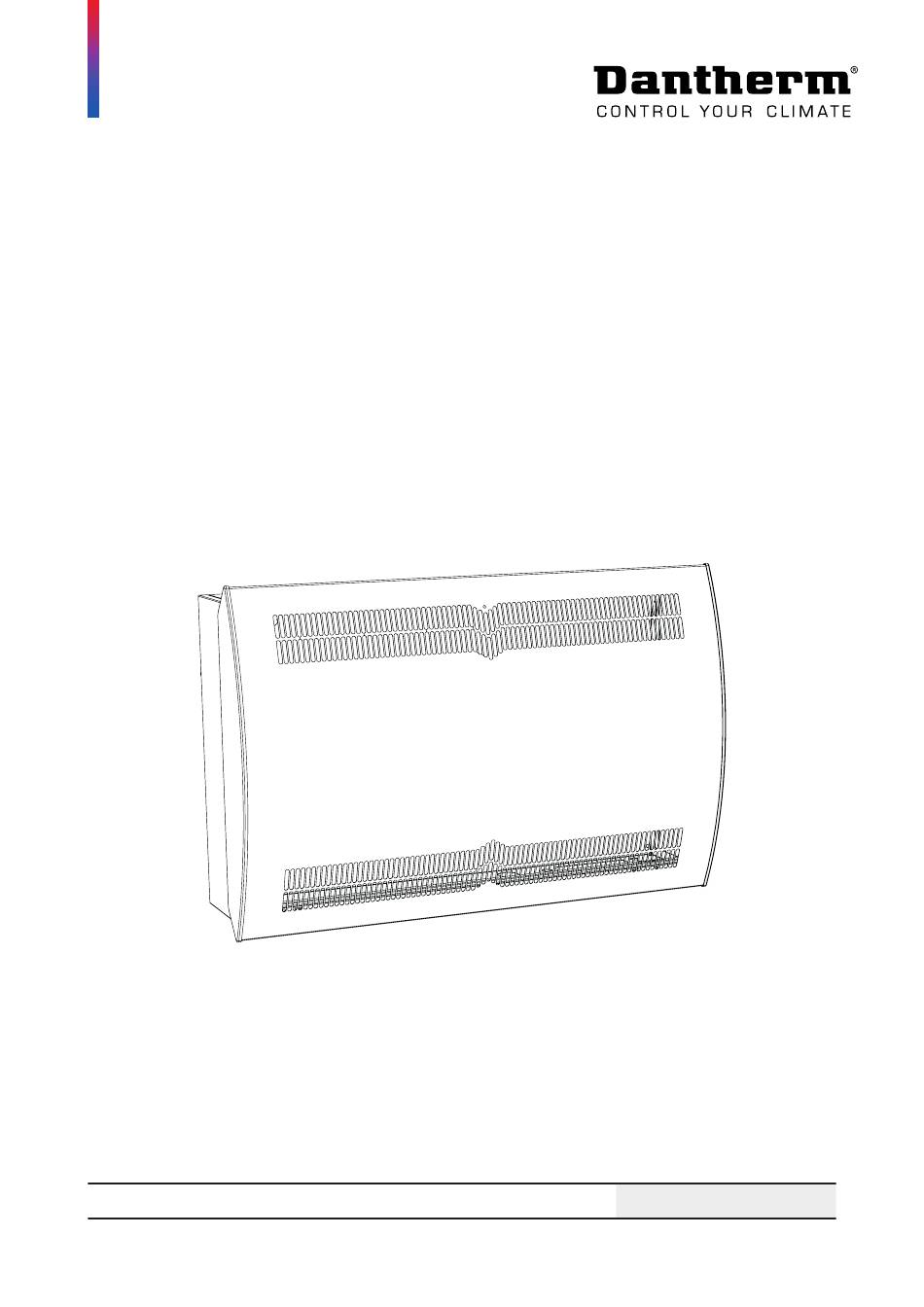

- Seite 1 SERVICE MANUAL CDF 40-50-70 Rev. 1.1 • 2019-W15-4...
-
Seite 3: Inhaltsverzeichnis
Einleitung: Inhaltsverzeichnis Einleitung Inhaltsverzeichnis Einleitung............... .3 Inhaltsverzeichnis . -
Seite 4: Übersicht
Einleitung: Übersicht Übersicht Dieses Wartungshandbuch richtet sich an Techniker, die die Entfeuchter CDF 40-50-70 ins- Zielgruppe tallieren und warten. Das Handbuch enthält daher Anweisungen zu Installation, Betrieb und Wartung. Sicherheitsmaß- Es obliegt dem Benutzer, dieses Wartungshandbuch und andere bereitgestellte Informatio- nahmen nen zu lesen und zu verstehen und das richtige Betriebsverfahren anzuwenden. -
Seite 5: Konformitätserklärung
Einleitung: Konformitätserklärung Konformitätserklärung Erklärung Dantherm erklärt hiermit, dass das unten genannte Gerät: Nr.: 351513, 351514 & 351515 Typ: CDF 40, CDF 50, CDF 70 – den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EG Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2014/53/EU RTTE-Richtlinie 97/23/EG Druckgeräterichtlinie... -
Seite 6: Produktbeschreibung
Produktbeschreibung: Allgemeine Beschreibung Produktbeschreibung Allgemeine Beschreibung Luftströmungs- Darstellung des Funktionsprinzips von CDF 40-50-70. richtung Abb. 1 Funktionalität des CDF 40-50-70 arbeiten nach dem Kondensationsprinzip. Entfeuchters Feuchte Raumluft wird mit einem oder zwei Ventilatoren in das Gerät eingesaugt. Wenn die Luft durch den Verdampfer fließt wird sie unter den Taupunkt heruntergekühlt und der Wasserdampf wird zu Wasser verflüssigt, das abgelassen wird. - Seite 7 Produktbeschreibung: Allgemeine Beschreibung Zwei Kabelführungen für Zubehör Kabelführung erleichtern die Führung der Leitungen (Zubehör) vom Bedienpaneel zum Stromanschluss und aus dem Gerät heraus. Nut B ist für die Nutzung mit Kabel des externen RH%-Sensors; um Interferen- zen zu vermeiden, wird eine separate Nut benötigt.
- Seite 8 Produktbeschreibung: Allgemeine Beschreibung Pos. Teil Abbildung Präsentation LED-Lampe Luftauslass Lufteinlass Tropfwanne Bedienpaneel (hin- ter der Abdeckung) Kabelführung (nur für Zubehör) Feuchtesensor Abstandshalter für Wandmontage (bei Lieferung dabei) Stromanschluss (hinter der Klappe) Wandhalterung Wasserablauf Ansicht von unten Abb. 2...
-
Seite 9: Gehäuseabmessungen
Produktbeschreibung: Gehäuseabmessungen Gehäuseabmessungen CDF 40-50-70 CDF40 1010 CDF50 1160 CDF70 1495 Abb. 3... -
Seite 10: Technische Daten
Produktbeschreibung: Technische Daten Technische Daten Datenblatt Spezifikation Einheit CDF 40 CDF 50 CDF 70 Betriebsbereich, Feuchtigkeit 40-100 40-100 40-100 Betriebsbereich, Temperatur °C 3-23 3-23 3-23 Luftmenge bei maximalem Außen- m3/h druck Kapazität bei 20 ºC - RH 60 l/Tag Spezifischer Energieverbrauch kWh/l... -
Seite 11: Einbau
HINWEIS • Um sicherzustellen, dass die Raumluft frei durch den Entfeuchter fließen kann, dürfen die Lufteinlass- und Luftauslassöffnungen nicht verstellt sein. Montage Befolgen Sie folgende Anweisungen für die Montage von CDF 40-50-70: CDF 40-50-70 Schritt Beschreibung Abbildung Den richtigen Ort für den... - Seite 12 Einbau: Wandmontage Die im Lieferumfang des Geräts enthaltene Wandkonsole an der Wand befestigen. Anm.: Darauf achten, dass sie horizontal befestigt wird, um den ordnungsgemäßen Kon- densatablauf zu gewährleisten. Die beiden im Lieferumfang enthaltenen Abstandshalter für die Wandmontage an der Hin- terseite des Geräts befestigen.
- Seite 13 Einbau: Wandmontage Den Entfeuchter an der Wand- konsole aufhängen.
-
Seite 14: Stromanschluss
Einbau: Stromanschluss Stromanschluss Gefahr der Beschädigung des Entfeuchters, wenn er hingelegt wurde. Warning VORSICHT Der Kompressor kann dauerhaft beschädigt werden, wenn das Gerät nach dem Liegen direkt in Betrieb genommen wird. Caution • Wenn das Gerät hingelegt wurde (beispielsweise für Transport oder Montage), eine Stun- de abwarten und den Entfeuchter erst danach in Betrieb nehmen. - Seite 15 12 VDC Der Anschluss einer Niederdruck-Warmwasserheizfläche oder Elektro- Wärmeregler heizung trägt zur Regelung der Innentemperatur bei. Kontaktieren Sie Ihren Dantherm-Händler, wenn Sie weitere Informationen wünschen. Externer RH/T- Optional kann ein externer RH/T-Fühler angeschlossen werden, der sich über die internen Fühleranschluss Fühler hinwegsetzt.
- Seite 16 Einbau: Stromanschluss Alarm Optional kann ein externer Alarm angeschlossen werden, über den feststellbar ist, ob der Anschluss RUN/ Entfeuchter normal läuft oder einen Fehler hat. Um diese Option nutzen zu können, muss FAIL ein eigener externer Schaltkreis an den RUN/FAIL-Anschluss der Hauptplatine angeschlossen (optional) werden (siehe Seite 26).
-
Seite 17: Bedienung
Bedienung: Bedienfeld Bedienung Bedienfeld Stromschlaggefahr Warning GEFAHR Ein Stromschlag kann schwere Verbrennungen verursachen und in den meisten schlimmen Fällen zu Gehirnschlag, Herzversagen, Verletzungen anderer Organe oder Tod führen. Caution • Vor Öffnen des Entfeuchters den Strom am Hauptschalter ausschalten. • Auch zum Schließen des Entfeuchters nicht vergessen, den Strom auszuschalten. -
Seite 18: Menübeschreibung
Bedienung: Bedienfeld Menü-Übersicht Beispiel Stan- dardansicht < rH50 > < > < EFOF > < SIOF > Auf die neueste Softwareversion aktualisieren, falls das Menü anders dargestellt wird. Menübeschrei- Code Funktion Stan- Wer- Beschreibung bung dard- tebe- wert reich Relative Luft- 40-99 Das Gerät beginnt zu entfeuchten, sobald der feuchtigkeit (%) Fühler eine relative Luftfeuchtigkeit über dem... -
Seite 19: Wartung Und Schutz
Den Filter in den Filterhalter einsetzen, die Abdeckung wieder anbringen und die beiden Verriegelungen schließen. (Ab Schritt 1) Anm.: Wenn der Filter (PPI-Filter, Einheitsgröße, Bestell-Nr. 094686) ausgetauscht werden muss, kann er über einen Dantherm-Händler bestellt werden. Jährliche Wartung Der Entfeuchter muss jährlich überprüft werden. -
Seite 20: Softwareaktualisierung Und Protokolldateien
Wartung und Schutz: Softwareaktualisierung und Protokolldateien Softwareaktualisierung und Protokolldateien Zugriff Datenpro- Wenn die Protokolldatei des Geräts ohne Aktualisierung der Software gelesen werden soll, tokollierung/USB wie folgt vorgehen: Schritt Aktion Einen leeren FAT32 USB Memory Stick einführen (siehe Abschnitt „Formatieren in FAT32“... - Seite 21 Die Softwareversion wie folgt aktualisieren: sierung Schritt Aktion Einen leeren USB Memory Stick verwenden. Die neueste Softwareversion von Dantherm erhalten und die Datei auf den USB Memory Stick kopieren. Den USB Memory Stick in den USB-Anschluss des Bedienpaneels am Gerät einste- cken.
-
Seite 22: Fehlersuche Und -Behebung
Wartung und Schutz: Fehlersuche und -behebung Fehlersuche und -behebung Meldungen im Der CDF kann bestimmte Angaben und Fehlermeldungen anzeigen, um eine Störung zu Display lokalisieren. Alle Meldungen und damit zusammenhängenden Probleme werden in den folgenden Ab- schnitten erläutert. Informationsmel- Display Beschreibung dungen Abrh... - Seite 23 Fühler defekt - Signalton alle 5 Display über- Fühler defekt Fühler austauschen Minuten prüfen Wenn der Grund für den Defekt nicht feststellbar ist, das Gerät sofort abschalten, um eine weitere Beschädigung zu vermeiden. Einen Servicemonteur oder einen Vertreter von Dantherm kontaktieren.
-
Seite 24: Ersatzteile
Wartung und Schutz: Ersatzteile Ersatzteile Einleitung Die in diesem Abschnitt genannten Ersatzteile für das Gerät CDF sind über Fachhändler von Dantherm erhältlich. Abb. 7 Pos. Beschreibung CDF 40 CDF 50 CDF 70 Wandhalterung 094696 094827 094828 Abstandshalter für Wandmontage 094811... -
Seite 25: Schaltpläne
Schaltpläne: Kühlkreislauf Schaltpläne Kühlkreislauf Abbildung In dieser Abbildung wird der Kühlkreislauf der Reihe CDF dargestellt. Abb. 8 Beschreibung Aufstellung der verschiedenen Teile des Kühlkreislaufs nach Abb. 8 Pos. Beschreibung Kompressor Verdampfer Luftgekühlter Kondensator Thermostatisches Expansionsventil Empfänger/Trockenfilter Magnetventil für Druckausgleich Ventilator... -
Seite 26: Hauptplatine
Schaltpläne: Hauptplatine Hauptplatine Abbildung In dieser Abbildung ist die Hauptplatine mit Klemmen dargestellt. Abb. 9... -
Seite 27: Schaltplan
Schaltpläne: Schaltplan Schaltplan Abbildung In dieser Abbildung werden die Standardanschlüsse des Geräts dargestellt. Resistance coversion Temp. °C Kohm TEMP. 6,96 SENSOR 5,44 (EVAPO.) 4,29 3,40 2,72 2,19 1,77 TEMP. J1 (DIODE) LED LAMP J17 (TEMP.) SENSOR RGB RE EVAP.1 (COND.) RGB GR RGB BU EVAP.2... - Seite 32 Marienlystvej 65 7800 Skive Denmark support.dantherm.com Dantherm can accept no responsibility for possible errors and changes (en) Der tages forbehold for trykfejl og ændringer (da) Irrtümer und Änderungen vorbehalten (de) Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles (fr)
