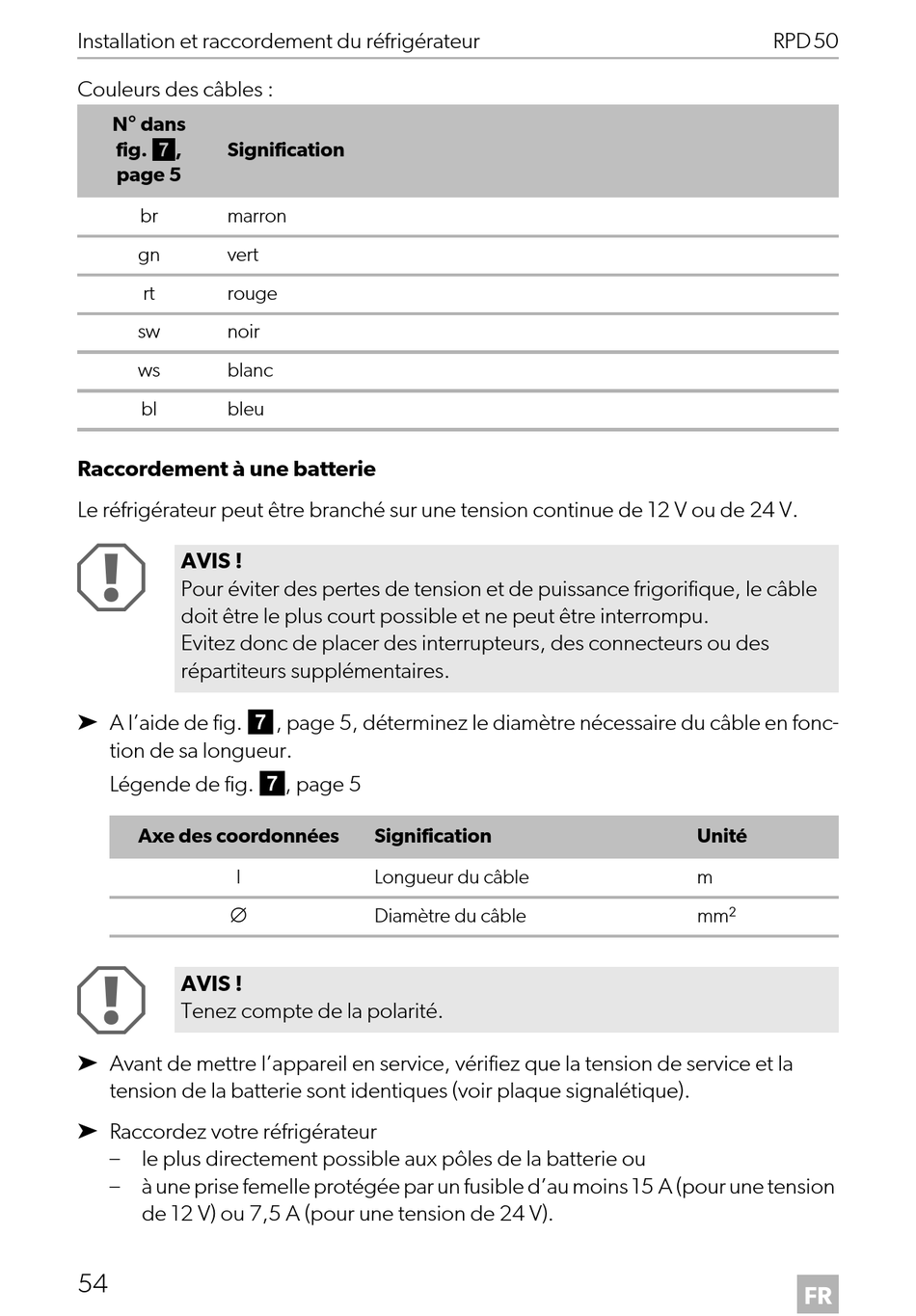

Installation et raccordement du réfrigérateur
Couleurs des câbles :
N° dans
fig. 7,
Signification
page 5
br marron
gn vert
rt rouge
sw noir
ws blanc
bl bleu
Raccordement à une batterie
Le réfrigérateur peut être branché sur une tension continue de 12 V ou de 24 V.
A
AVIS !
Pour éviter des pertes de tension et de puissance frigorifique, le câble
doit être le plus court possible et ne peut être interrompu.
Evitez donc de placer des interrupteurs, des connecteurs ou des
répartiteurs supplémentaires.
➤ A l'aide de fig. 7, page 5, déterminez le diamètre nécessaire du câble en fonc-
tion de sa longueur.
Légende de fig. 7, page 5
Axe des coordonnées
l
∅
A
AVIS !
Tenez compte de la polarité.
➤ Avant de mettre l'appareil en service, vérifiez que la tension de service et la
tension de la batterie sont identiques (voir plaque signalétique).
➤ Raccordez votre réfrigérateur
– le plus directement possible aux pôles de la batterie ou
– à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension
de 12 V) ou 7,5 A (pour une tension de 24 V).
54
Signification
Longueur du câble
Diamètre du câble
RPD50
Unité
m
mm²
FR
