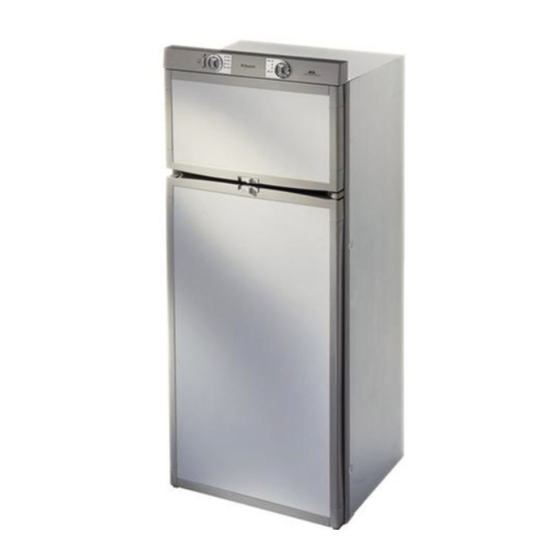

BEDIENUNGSANLEITUNG
ABSORBER - KÜHLSCHRANK für FREIZEITFAHRZEUGE
RM 7601 L
RM 7605 L
RM 7651 L
RM 7655 L
DE
FR
Typ C40 / 110
822 6100-48
EINBAUANLEITUNG
Notieren Sie hier :
Modellnummer
Produktnummer
Seriennummer
REFRIGERATEUR A ABSORPTION
MANUEL
pour des VEHICULES de LOISIRS
T.B. 10/2004 MB
.............................................
.............................................
.............................................
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RM 7601 L
Inhaltszusammenfassung für Dometic RM 7601 L
- Seite 1 BEDIENUNGSANLEITUNG EINBAUANLEITUNG ABSORBER - KÜHLSCHRANK für FREIZEITFAHRZEUGE RM 7601 L RM 7605 L RM 7651 L RM 7655 L Notieren Sie hier : Modellnummer ..........Produktnummer ..........Seriennummer ..........REFRIGERATEUR A ABSORPTION MANUEL pour des VEHICULES de LOISIRS Typ C40 / 110 822 6100-48 T.B.
- Seite 2 Beachten Sie in dieser Anleitung die Abschnitte “5.1 Reinigung” und “5.3 Einlagern von Lebensmitteln”. Bewahren Sie diese Gebrauchsanweisung sorgfältig auf. Bei Weitergabe des Gerätes legen Sie diese Gebrauchsanweisung bitte bei. © Dometic GmbH - 2004 - Änderungen vorbehalten - Gedruckt in Deutschland...
-
Seite 3: Inhaltsverzeichnis
VORWORT FÜR IHRE SICHERHEIT Warn- und Sicherheitshinweise Kältemittel GARANTIE UND KUNDENDIENST Transportschäden MODELLBESCHREIBUNG ANLEITUNG KÜHLSCHRANK Reinigung Einschalten des Kühlschrankes Einlagern von Lebensmitteln Eiswürfelbereitung Abtauen Ablageroste positionieren Türverriegelung Abschalten des Kühlschrankes Winterbetrieb 5.10 Beleuchtung 5.11 Wechsel Dekorplatte 5.12 Türanschlag wechseln 5.13 Verhalten bei Störungen 5.14 Wartung 5.15 Produkthaftung 5.16 Umwelthinweise... -
Seite 4: Vorwort
1 1 . . 0 0 VORWORT Mit diesem Absorber-Kühlschrank von Dometic haben Sie eine gute Wahl getroffen. Wir sind davon überzeugt, dass Sie ihr neues Gerät in jeder Hinsicht voll zufrieden stellen wird. Das geräuschlos arbeitende Gerät entspricht hohen Qualitätsanforderungen und gewährleistet einen effizienten Umgang mit Ressourcen und Energien... -
Seite 5: Garantie Und Kundendienst
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Garantie. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Gebrauchsanweisung führt zum Erlöschen der Garantie und zum Ausschluss von Haftungsansprüchen. -
Seite 6: Einschalten Des Kühlschrankes
Einschalten des Kühlschrankes Das Kühlschrankaggregat arbeitet geräuschlos. Bei Erstinbetriebnahme des Gerätes kann es zu einer Geruchsbildung kommen, die sich nach einigen Stunden verflüchtigt. Den Wohnraum gut durchlüften. Der Kühlschrank erreicht seine Betriebstemperatur nach einigen Stunden, wobei das Tiefkühlfach etwa nach einer Stunde kalt werden sollte. 5.2.1 Bedienelemente A. -
Seite 7: Betrieb Mit Strom
A. Manuelle Energiewahl Betrieb mit Strom 5.2.2 1. 12V - Betrieb (DC) Der 12V-Betrieb sollte nur bei laufendem Motor angewählt werden, um eine Entladung der Bordbatterie zu vermeiden. 1. Den Energiewahlschalter 2. Mit dem Drehschalter “B” die “A” auf 12V stellen. Temperatur im Hauptkühlfach regeln. -
Seite 8: Betrieb Mit Gas
5.2.3 Betrieb mit Gas Der Kühlschrank muss ausschliesslich mit Flüssiggas (Propan, Butan) betrieben werden ( kein Erdgas, Autogas, Stadtgas) . Beim Betrieb des Kühlschranks mit Gas während der Fahrt müssen die nationalen Verordnungen des jeweiligen Landes beachtet werden. ( gemäß EN 732 ) Gasbetrieb während der Fahrt ist nicht erlaubt in Frankreich und Australien. -
Seite 9: Gasstörung (Rm 76X1 Und Rm 76X5)
230 V - Betrieb Wenn ausreichende Netzspannung vorhanden ist (> 200 V), wird diese Energiequelle als erste Option angewählt (keine Solaranlage installiert). 12 V - Betrieb Der 12V-Betrieb wird nur dann angewählt, wenn der Motor des Fahrzeugs läuft bzw. über die Solaranlage ausreichend Spannung verfügbar ist. Dies wird über die D+ Verbindung der Lichtmaschine zur Elektronik bzw. -
Seite 10: Einlagern Von Lebensmitteln
Wählen Sie bei Umgebungstemperaturen zwischen +15°C und +25°C die T T I I P P Mittelstellung. Das Aggregat arbeitet im optimalen Leistungsbereich DOMETIC Kühlschränke arbeiten nach dem Absorptionsprinzip. Physikalisch bedingt reagiert ein Absorbersystem träge auf Änderungen des Thermostatreglers, Kälteverlust beim Öffnen der Tür oder Einlagerung von Waren. -
Seite 11: Eiswürfelbereitung
Waren, die leichtflüchtige, brennbare Gase abgeben können, dürfen nicht im Kühlschrank aufbewahrt werden. Lagern Sie empfindliche Lebensmittel in direkter Nähe der Kühlrippen ein. Der Kühlschrank darf nicht der direkten Sonnenbestrahlung ausgesetzt werden. Beachten Sie, dass die Innentemperatur eines geschlossenen Fahrzeugs durch Sonnenbestrahlung stark ansteigt, was die Leistung des Kühlschranks beeinträchtigen kann. -
Seite 12: Türverriegelung
Türverriegelung schliessen öffnen RM 7601 / RM 7605 RM 7651 / RM 7655 Abschalten 1. Den Energiewahlschalter “A” 2. Die Tür mit Hilfe der Türarretierung fixieren. auf Position “OFF” stellen. Die Tür ist dadurch einen Spalt weit geöff- Das Gerät ist komplett net, um Schimmelbildung im Gerät zu abgeschaltet! vermeiden. -
Seite 13: Beleuchtung
1 Stück Glühlampe 12V, 2W Ersatzglühlampen erhalten Sie vom Dometic Kundendienst oder ( in Deutschland ) über 4. Abdeckung eindrücken. das Dometic Call Center unter 0180 53 66 384 5.11 Dekorplatte wechseln 1. Obere Tür - beide Schrauben der Bedienungsblende entfernen - oberen Scharnierstift (A) herausschrauben und Tür... -
Seite 14: Türanschlag Wechseln
5.12 Türanschlag wechseln Es ist nicht immer möglich, den Türanschlag im eingebauten Zustand des Gerätes zu wechseln. 1. Drehknöpfe abziehen und beide Schrauben der Blende lösen. Obere Tür öffnen, Scharnierschraube (A) lösen und aufbewahren. 2. Tür nach oben wegnehmen. 4. Türscharnier 3. -
Seite 15: Verhalten Bei Störungen
5.13 Verhalten bei Störungen Bevor Sie den autorisierten Kundendienst anrufen, kontrollieren Sie bitte, ob: 1. die Anweisungen im Abschnitt “Einschalten des Kühlschrankes” befolgt wurden. 2. der Kühlschrank waagerecht steht. 3. es möglich ist, den Kühlschrank mit irgendeiner vorhandenen Energiequelle zu betreiben. Störung : Der Kühlschrank funktioniert nicht im Gasbetrieb. -
Seite 16: Wartung
Wir empfehlen eine Wartung nach längerer Außerbetriebnahme des Fahrzeugs. 5.15 Produkthaftung Die Produkthaftung der Dometic GmbH ersteckt sich nicht auf Schäden, die durch Fehlbedienung, unsachgemäße Veränderungen und Eingriffe am Gerät, Einwirkung von Umgebungseinflüssen, wie Temperaturänderungen und Luftfeuchtigkeit, am Gerät oder in unmittelbarer Nähe des Gerätes oder Personen bedingt durch diese Einwirkung entstehen. -
Seite 17: Technische Daten
5.19 Technische Daten Modell Abmessungen Bruttoinhalt Nutzinhalt Anschlußwerte * Verbrauch Nettogewicht Zündung H x B x T (mm) incl. Frosterfach Frosterfach Netz / Batterie Elektro / Gas in 24h Feuerungs- Tiefe incl. Tür automat RM 7601(L) 1245x525x543 142 lit. 25 lit. 190W / 170 W ca.3,2 KWh / 380 g 42,3 kg... -
Seite 18: Einbauanleitung
6 6 . . 0 0 EINBAUANLEITUNG Beim Einbau des Gerätes müssen die technischen und administrativen Vorschriften des Landes, in dem das Fahrzeug zum ersten Mal zugelassen wird, beachtet werden. Ansonsten sind die Einbauvorschriften des Herstellers zu beachten. In Europa z.B. müssen Gasgeräte, Leitungsverlegung, Gasflaschenaufstellung sowie Abnahme und Dichtheitsprüfung der EN 1949 für Flüssiggasanlagen in Fahrzeugen entsprechen. - Seite 19 6.1.2 Heckeinbau Der Heckeinbau führt oftmals zu einer ungünstigen Einbausituation, da eine optimale Be- und Entlüftung nicht immer gewährleistet ist (z.B. wird das untere Lüftungsgitter durch die Stoßstange oder Rückleuchten des Fahrzeuges verdeckt !) (Abb. 2). Die maximale Kühlleistung des Aggregates ist effektiv nicht verfügbar. Abb.2 Lüftungsgitter frei ! Eine weitere Variante des Heckeinbaus ist die seitliche Anbringung der Be-...
-
Seite 20: Zugdichter Einbau
Gasbrenner nicht aus dem Wohnraum entnommen wird und die Abgase am direkten Eintritt in den Wohnraum gehindert werden (EN 1949). Vorschlag : Verwendung des Einbau-Dicht-Kit von Dometic Abb. 1 (erhältlich bei Dometic GmbH) In die Einbaunische unten und jeweils seitlich weden Lippendichtungen (A) angebracht (Abb.1-3). -
Seite 21: Be- Und Entlüftung
Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 400 cm aufweisen. Dies wird mit dem Dometic Absorber Be- und Entlüftungs- system L500 erreicht, das für diesen Zweck geprüft und zugelassen ist . Dometic Lüftungssysteme bestehen aus Einbaurahmen, Lüftungsgitter und Winterab- deckungen. -
Seite 22: Einbau Lüftungssystem
Einbau Lüftungssystem L 500 Zum Einbau der Belüftungsgitter werden zwei rechteckige Ausschnitte in der Größe von 451 mm x 341 mm in der Fahrzeugaussenwand angebracht (siehe auch Punkt 6.3). 1. Einbaurahmen wasserundurchlässig abdichten. 2. Rahmen einsetzen und 4..und fixieren 3. -
Seite 23: Einbaunische
Einbaunische Der Kühlschrank muss in eine Nische zugdicht eingebaut werden (s.a. “6.2”). Die Abmessungen der Nische finden Sie in der nachstehenden Tabelle. Das Gerät wird in die Nische soweit eingeschoben, bis Vorderkante des Kühl- schrankgehäuses und Vorderkante Nische fluchten. Zwischen Nischenrückwand und Kühlschrankaggregat sollen 10-20 mm Freiraum sein! Der Nischenboden muss eben sein, sodass das Gerät sich leicht in seine richtige Lage einschieben lässt. -
Seite 24: Anschlüsse Für Gas Und Elektrische Installation
Anschlüsse für Gas und elektrische Installation Klemmleiste 12V DC Dauerversorung Klemmleiste 12V DC Heizelement Gasventil Anschluss Gasversorgung Klemmleiste 12V DC Elektronik und D+ Gasinstallation Grundsätzlich sind die in Punkt 6.1 aufgeführten Bestimmungen zu beachten! Die Geräte sind im Gasbetrieb ausschliesslich für einen Betrieb mit Flüssiggas (Propan/Butan) vorgesehen, auf keinen Fall etwa für Stadtgas oder Erdgas (EN 27418). - Seite 25 Der Gasanschluss am Gerät erfolgt mittels einer Schneidring- (Ermeto-) Verschraubung L8, DIN 2353-ST nach EN 1949 . Der Gasanschluss darf nur von einem autorisierten Fachmann ausgeführt werden! Nach fachgerechter Installation ist eine Dichtheitsprüfung und eine Flammprobe gemäß EN 1949 von einem autorisierten Fachmann* durchzuführen. Über die Prüfung ist eine Bescheinigung auszustellen.
-
Seite 26: Elektrische Installation
Aggregates / Brenners oder mit scharfen Kanten nicht in Berührung kommt. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst von Dometic oder durch ebenso qualifiziertes Personal er- setzt werden, um Gefährdungen zu vermeiden. Bei Austausch des Netzkabels darf nur das original Dometic Netzkabel verwendet werden. -
Seite 27: D+ - Und Solaranschluss
Aufrüstung AUFRÜSTUNG Manuelle Energiewahl zur Automatischen Energiewahl Für alle RM 76x1 - Geräte (MES) besteht die Erweiterungsmöglichkeit zu einem RM 76x5 - Gerät mit AES - Funktionen. Wenden Sie sich bitte an Ihren nächsten Dometic Kundendienst-Partner oder an Ihren Händler. -
Seite 28: Anschlüsse
6.9.6 Schaltschemata Schaltschema RM 76x1 L Anschlüsse: A = Masse Heizelement - DC B = Plus Heizelement DC C = Masse Elektronik D = Plus Elektronik... - Seite 29 Schaltschema RM 76x5 L Anschlüsse: A = Masse Heizelement - DC B = Plus Heizelement DC C = Masse Elektronik D = Plus Elektronik...
