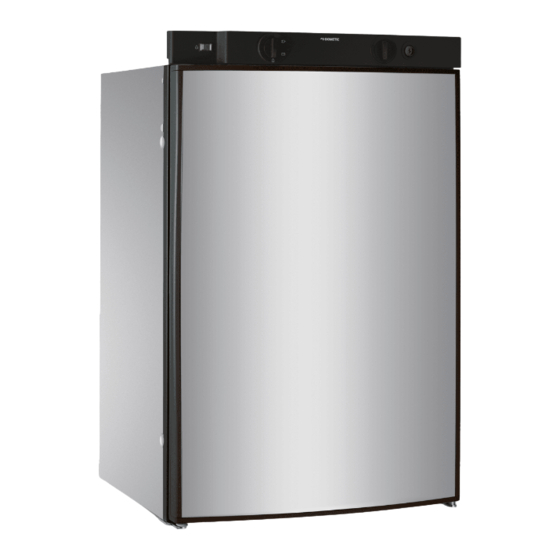

Dometic RM 8400 Installationsanleitung
Absorber-kühlschränk für freizeitfahrzeuge
Vorschau ausblenden
Andere Handbücher für RM 8400:
- Bedienungsanleitung (88 Seiten) ,
- Montageanleitung (238 Seiten) ,
- Installationsanweisung (48 Seiten)
Inhaltsverzeichnis
Werbung
Installationsanleitung
Absorber-Kühlschrank für Freizeitfahrzeuge
RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555
RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501
RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500
RMSL 8501 RMSL 8505
DE
EINBAUANLEITUNG
EN
INSTALLATION INSTRUCTIONS
Type C40 / 110
822 6102 - 00
ABSORBER-KÜHLSCHRANK
ABSORPTION REFRIGERATOR
MBA 03/2011
N 6
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RM 8400
Inhaltszusammenfassung für Dometic RM 8400
- Seite 1 Installationsanleitung Absorber-Kühlschrank für Freizeitfahrzeuge RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555 RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501 RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500...
- Seite 2 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2007-2011 - Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......... . . Einleitung . -
Seite 4: Allgemeines
1.0 Allgemeines Einleitung Kein Teil dieser Anleitung darf ohne die schrift- Beim Einbau des Gerätes müssen die techni- liche Genehmigung der Dometic GmbH, schen und administrativen Vorschriften des Siegen, reproduziert, kopiert oder sonstwie Landes, in dem das Fahrzeug zum ersten Mal verwendet werden. -
Seite 5: Gewährleistung
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße WARNUNG! Verwendung Öffnen Sie niemals das Absorberkühl- Dieser Kühlschrank ist für den Einbau in aggregat ! Es steht unter hohem Druck. Freizeitfahrzeuge Wohnwagen oder Reisemobile vorgesehen. Das Gerät ist für Es besteht Verletzungsgefahr! diese Anwendung in Konformität mit der EU- Gasgeräterichtlinie baumustergeprüft. -
Seite 7: Modellbeschreibung
Modellbeschreibung 3.0 Modellbeschreibung Typenschild des Kühl- Modellbezeichnung schranks Beispiel : Im Inneren des Kühlschranks finden Sie das (S) (L) 8 4 0 0 Typenschild des Kühlschranks. Es enthält alle wichtigen Angaben zum Kühlschrank. Dort können Sie die Modellbezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. -
Seite 8: Technische Daten
90 / 8 lit. 95 lit. 135 W / 130 W ca.2,4 KWh / 270 g 27 kg • RM 8400 821x486x568 90 / 8 lit. 95 lit. 135 W / 130 W ca.2,4 KWh / 270 g 27 kg •... -
Seite 9: Einbauanleitung
Bei Abständen Tür/Gitter zwischen 25 mm den nationalen und örtlichen Vorschiften und 45 mm empfehlen wir den Einbau des erfolgen. Dometic Lüfterkits ( Artikel-Nr. 241 2985 - 00/0 ) , um eine optimale Kühlleistung bei Die Gas-Installation muss nach den hohen Umgebungstemperaturen zu erreichen. -
Seite 10: Seitlicher Einbau Mit Boden-Dach-Ventilation
Einbau 4.1.2 Seitlicher Einbau mit Boden- Dach-Ventilation Bei dieser Einbauvariante ist die regelmäßi- Eine weitere Möglichkeit ist, die Ventilation ge Wartung der Gasbrennereinheit nur Kühlschranks über eine nach Ausbau des Gerätes möglich. Der Belüftungsöffnung Boden eine Kühl-schrank muss zwingend in der Weise Entlüftungseinrichtung auf dem Dach des installiert sein, dass ein leichter Ausbau Fahrzeugs herbeizuführen (siehe Abb. -
Seite 11: Zugdichter Einbau
Es muss eine geeignete Abdichtung zwischen dem rückseitigen Bereich des Kühlschranks und dem Fahrzeuginnenraum vorgesehen werden. Dometic empfiehlt dringend, dies mittels einer flexiblen Dichtung auszuführen, um einen spä- teren Aus- und Einbau des Gerätes zu Wartungszwecken zu vereinfachen. Abb. 11... -
Seite 12: Be- Und Entlüftung Des Kühlschranks
( Einbau Abgaskamin siehe "4.4" ) . Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 250 cm² auf- weisen. Dies wird mit dem Dometic Absorber Be- und Entlüftungssystemen LS 100 / LS 200 erreicht, die für diesen Zweck geprüft und Abweichungen bedürfen der Zustimmung... -
Seite 13: Einbau Der Lüftungssysteme
Einbau 4.3 Einbau der Lüftungssysteme Das obere Lüftungssystem LS 100 besteht aus einem Einbaurahmen (RS 1640), einem Lüftungsgitter inkl. Abgasführung 1620) und einer Winterabdeckung (WA120). Das untere Lüftungssystem LS 200 besteht ebenfalls aus einem Einbaurahmen (RS 1650), Lüftungsgitter (AS 1630, jedoch ohne Abgasführung) und einer Winterabdeckung (WA130). -
Seite 14: Abgasführung Und Anbringung Des Abgaskamins
Einbau Zum Einbau der Belüftungsgitter werden zwei Abgasführung und rechteckige Ausschnitte in der Größe von 451 Anbringen des Abgaskamins mm x 156 mm in der Fahrzeugaußenwand angebracht ( Lage der Ausschnite siehe Pkt. Die Abgasführung muss so gestaltet sein, 4.2 ). dass die vollständige Ableitung der Verbren- nungsprodukte nach außerhalb des Wohn- raumes sichergestellt ist. -
Seite 15: Einbaunische
Einbau 4.5.1 Aufstellung in der Nische Achten Sie beim Einbau des Gerätes darauf, dass die Türscharniere gestützt sind. Die Abb. zeigt ideale Aufstellung Kühlschrankes , während die Abb. 27 die Mindestanforderung mit der maximalen Distanz von der Aufstellfläche bis zum Ende des Scharnieres zeigt. -
Seite 16: Nischenmaße
220 mm 235 mm RMS 8401 825 mm RMS 8405 825 mm 490 mm 542 mm 220 mm 235 mm RM 8400 825 mm 490 mm 542 mm RM 8401 825 mm 490 mm 542 mm RM 8405 825 mm... -
Seite 17: Kühlschrankbefestigung
Einbau Kühlschrankbefestigung Einsetzen der Dekorplatte In den Seitenwänden des Kühlschrankes sind Modell RM 8xxx, RMS 8xxx vier Kunststoffbuchsen zur Befestigung des Kühlschrankes vorgesehen. Die Seitenwände Ziehen Sie die seitliche Leiste (1) der Tür ab oder die zur Kühlschrankbefestigung ange- ( Leiste ist aufgesteckt, nicht verschraubt) brachten Leisten müssen so ausgelegt sein, Schieben Sie die Dekorplatte (2) in die Tür dass die Schrauben auch bei erhöhter... - Seite 18 Einbau Modell RML 8xxx Modell RML 8xxx, rahmenlose Dekorplatte Abb. 36 Abb. 33 VORSICHT! Abb. 37 Abb. 34 Abb. 35 Abb. 38 Abmessungen der Dekorplatte : Gehäusebreite 525 mm Höhe Breite Dicke 1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm Abb.
-
Seite 19: Gasinstallation
732). Für ein Fahrzeug ist nur ein einheitlicher Anschlussdruck zulässig! Ein Hinweis- schild mit dem dauerhaften, gut lesbaren Dometic Kühlschränke dieser Serie sind für Hinweis auf den Betriebsdruck ist am den Anschlussdruck 30 mbar ausgerüstet. Aufstellungsort der Gasflasche gut Verwen-den Sie bei einem Anschluss an eine sichtbar anzubringen. -
Seite 20: Elektrische Installation
Stunden entladen), ist die Stromversorgung für wird, muss sie durch den Kundendienst Heizpatrone (Anschluss von Dometic oder durch ebenso qualifi- Schaltschemata ab S. 22) so auszuführen, ziertes Personal ersetzt werden, um dass sie beim Umdrehen des Zündschlüssels Gefährdungen zu vermeiden. -
Seite 21: Klemmleisten
Einbau 4.9.3 Klemmleisten geräteseitig Anschlüsse : A = Masse Heizelement DC B = Plus Heizelement DC C = Masse Elektronik D+ S+ D = Plus Elektronik D+ = Lichtmaschinensignal fahrzeugseitig S+ = AES-Eingangs-Signal vom Solarladeregler Abb. 43 S+ - Anschluss: geräteseitig Alternativ kann die Energieart 12V DC über eine fahrzeugeigene Solaranlage eingespeist... -
Seite 22: Schaltschemata
Einbau 4.9.5 Schaltschemata Schaltschema RM 8xx0 : Abb. 45... - Seite 23 Einbau Schaltschema RM 8xx1 : Abb. 46 Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen. (Dauerversorgung für die Funktionselektronik)
- Seite 24 Einbau Schaltschema RM 8xx5 : Abb. 47 Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen. (Dauerversorgung für die Funktionselektronik)
- Seite 25 Einbau...
