7.4
Benötigtes Werkzeug
VORSICHT
Nur reinraumgeeignetes
Werkzeug verwenden!
® Kontaminationsgefahr!
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
7.5
Öffnen der Verpackung
Das GEMÜ Membran-Sitzventil ist zweifach
in Plastikfolie verschweißt und in einen
Karton verpackt.
VORSICHT
Kartonverpackung nicht im Reinraum
öffnen!
® Kontaminationsgefahr!
VORSICHT
Kartonverpackung außerhalb
des Reinraums vorsichtig ohne
Einsatz eines Messers oder spitzen
Gegenstandes öffnen. Aufschlitzen der
Plastikfolie vermeiden!
® Kontaminationsgefahr!
® Herabsetzung des Produkt-
Reinheitsgrads!
Kartonverpackung beinhaltet das zweifach
eingeschweißte hochreine Membran-
Sitzventil.
VORSICHT
Aufschlitzen der Plastikfolie
vermeiden! Innere Plastikhülle aus
Nylon-PE-Folie erst im Reinraum und
unmittelbar vor Einbau öffnen!
® Kontaminationsgefahr!
® Herabsetzung des Produkt-
Reinheitsgrads!
8
Funktionsbeschreibung
GEMÜ C51 HPW ist ein Membran-Sitzventil
iComLine
®
mit Durchgangskörper.
Das Membran-Sitzventil besitzt einen
Handhebel (Quarter Turn), dessen
Stellung als optische Stellungsanzeige
dient, sowie eine Leckagebohrung. Alle
medienberührenden Teile sind aus PFA oder
PTFE. Die außenliegenden Antriebsteile
bestehen aus PVDF. Die Überwurfmuttern
sind in PVDF, PFA und C-PFA erhältlich.
Kundenspezifische Mehrwegeventilblöcke
auf Anfrage.
9

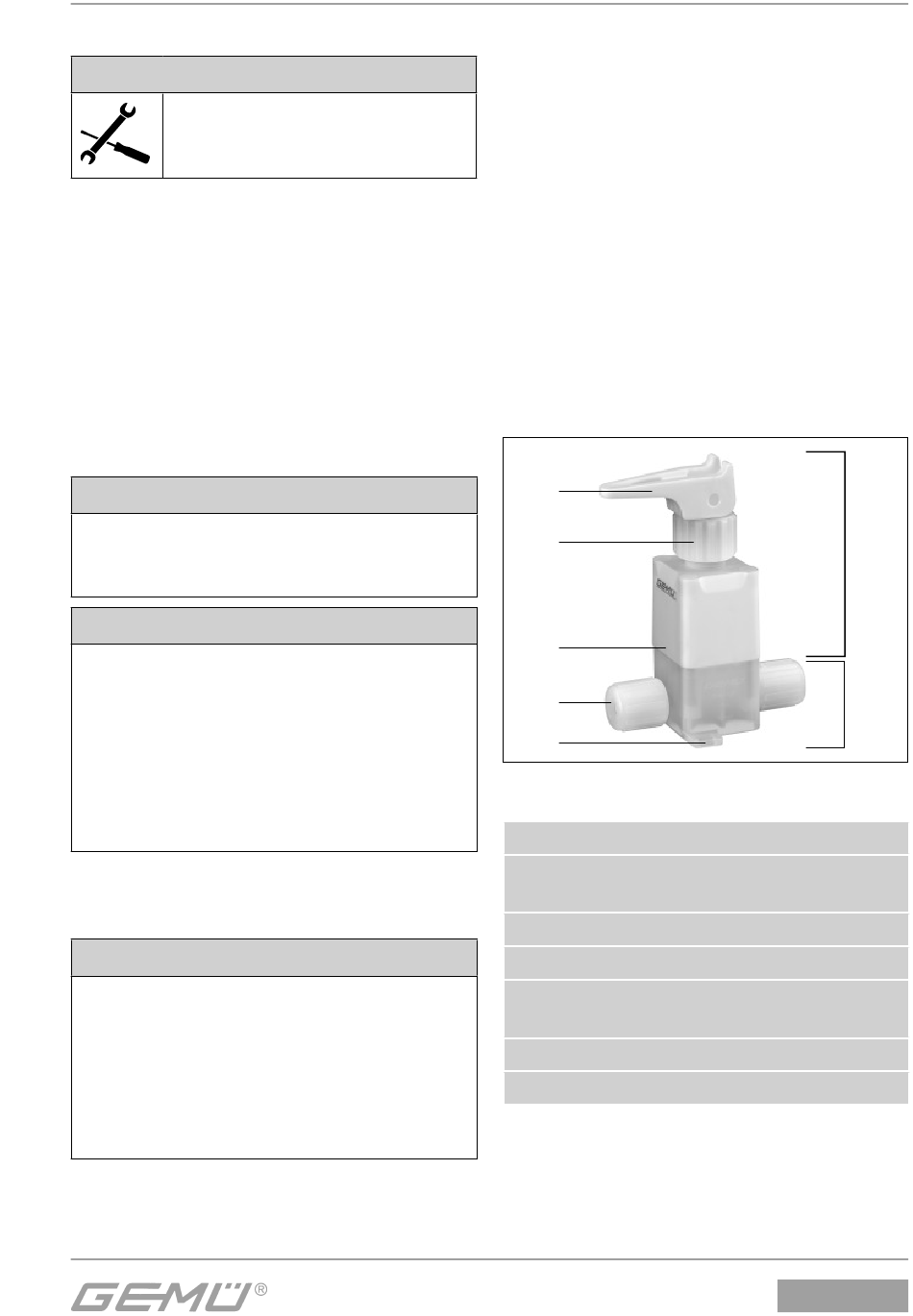

Geräteaufbau
5
2
7
4
6
1
Ventilkörper
2
Handrad
(nur bei Antriebsgröße 1 + 2)
3
Antrieb
4
Anschlüsse für Rohrleitung
5
Handhebel / optische
Stellungsanzeige
6
Befestigungslasche
7
Leckagebohrung
7 / 40
Geräteaufbau
C51 HPW
3
