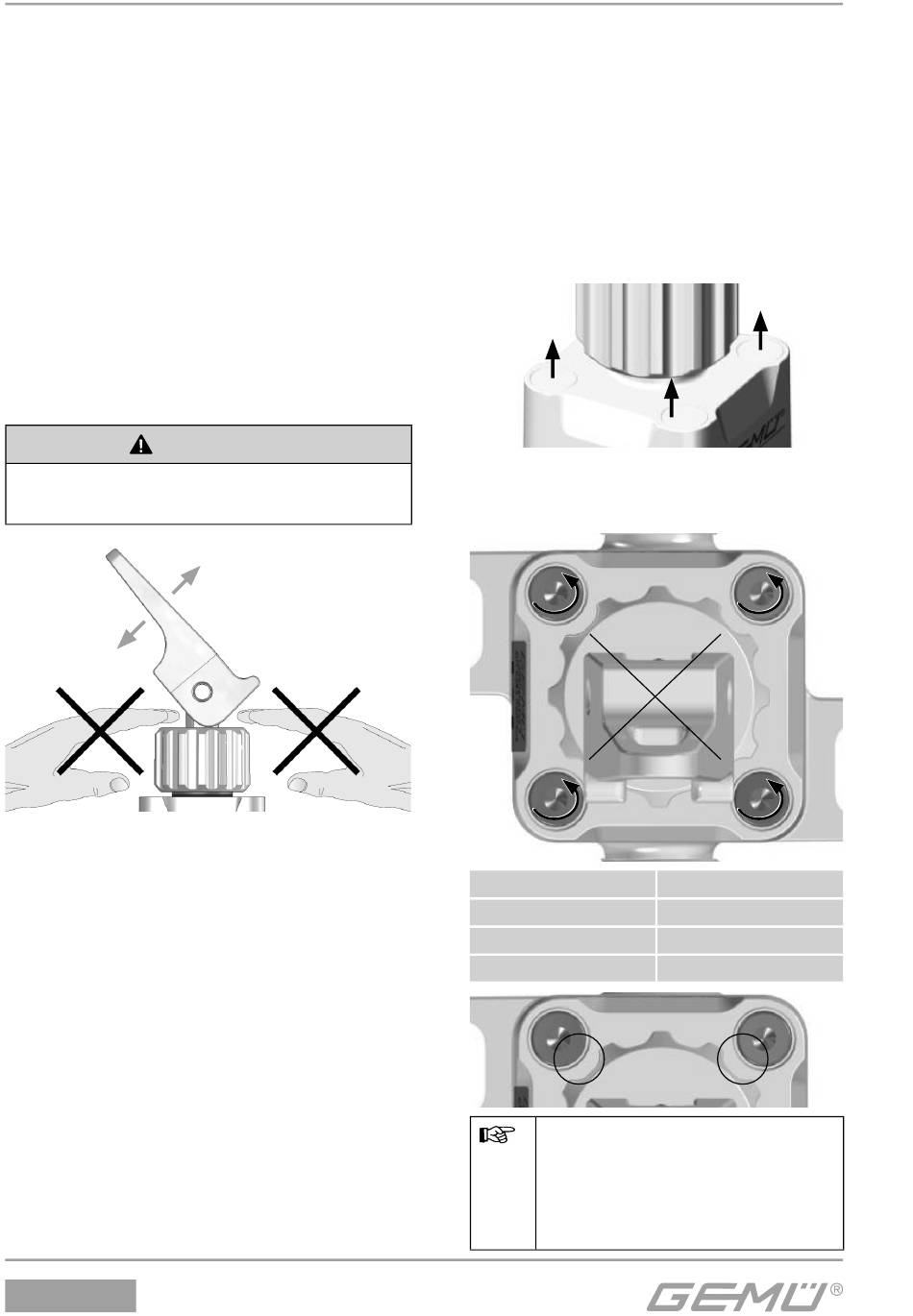

Einstellung Minimaldurchfluss /
Reduzierung des Maximaldurchflusses
Einstellung Minimaldurchfluss
Handrad bei geschlossenem Handhebel
bis zum Anschlag nach oben drehen.
Durch weiteres Drehen des Handrades
(Ventil öffnet) den gewünschten minimalen
Durchfluss einstellen.
Reduzierung des Maximaldurchflusses
Handrad bei geschlossenem Handhebel
bis zum Anschlag nach oben drehen. Ventil
mit Handhebel öffnen. Durch Zurückdrehen
des Handrades (Ventil schließt) den
gewünschten maximalen Durchfluss
einstellen.
VORSICHT
Einrastender Handhebel!
® Gefahr von Quetschungen der Finger!
C51 HPW
11 Montage / Demontage
von Ersatzteilen
11.1 Demontage des Antriebs
vom Ventilkörper
1. Antrieb A in Off en-Position bringen.
2. Abdeckkappen 39 mit Schraubendreher
einstechen, vorsichtig nach oben hebeln
und entsorgen.
3. Innensechskantschrauben 18 mit
passendem Schlüssel über Kreuz lösen
und entfernen.
Antriebsgröße
0
1
2
Antriebsgröße 1 + 2:
Ausrichtung der Nut des
Handrads beachten, um die
Demontage der Schrauben zu
erleichtern (Kreise Bild oben).
10 / 40
A
39
a
c
d
b
18
Schlüsselweite
1,5
3
4
