• Touchez une surface métallique reliée à la terre (par exemple, le châssis d'un appareil, un conduit
ou un tuyau métallique) pour décharger l'électricité statique de votre corps.
• Evitez tout mouvement excessif. Transportez les composants sensibles à l'électricité statique dans
des conteneurs ou des emballages antistatiques.
• Portez un bracelet spécial relié à la terre par un fil.
• Travaillez dans une zone à protection antistatique avec des tapis de sol et des sous-mains
antistatiques.
Présentation du câblage

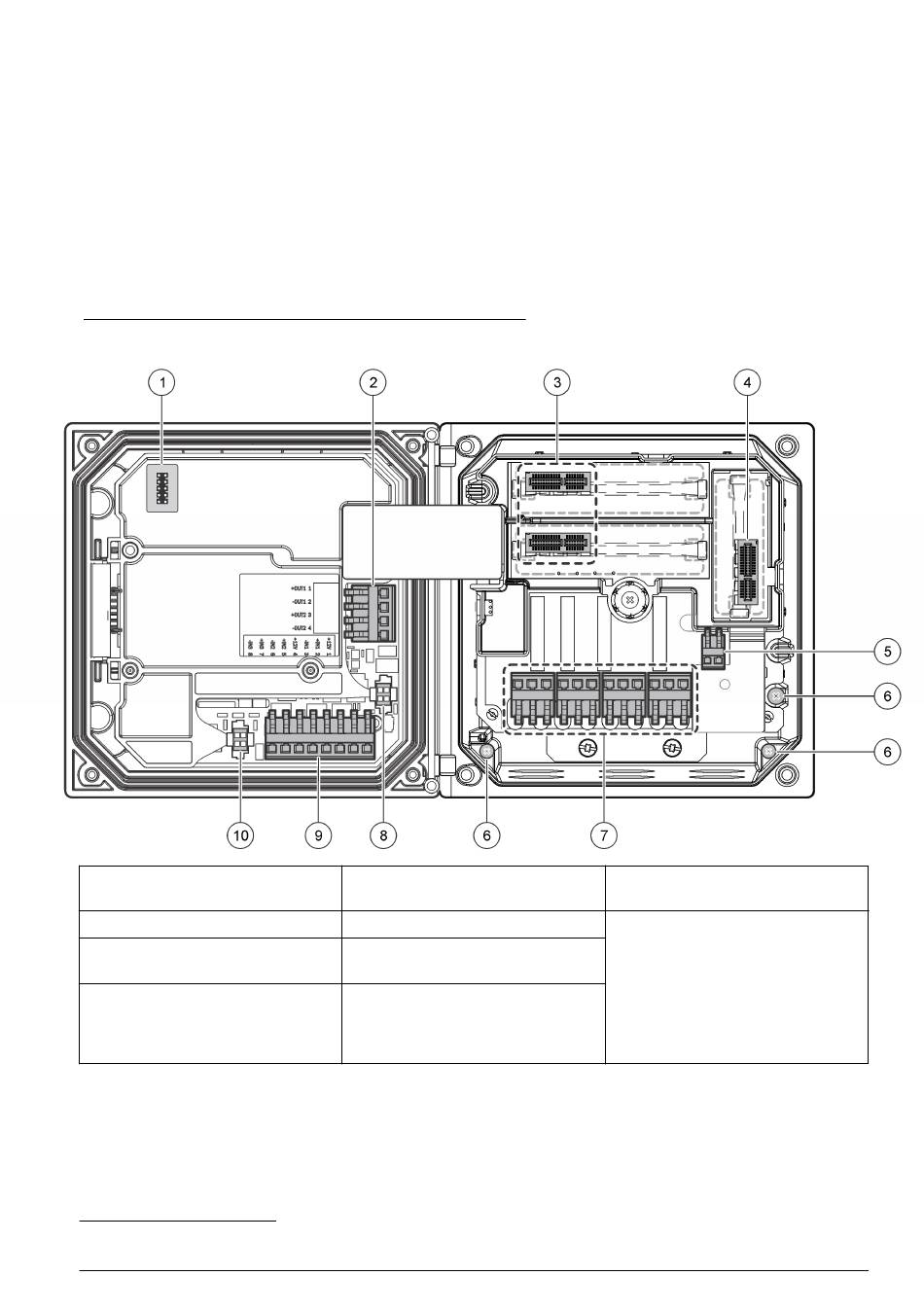

La Figure 7 illustre le branchement des câbles dans le contrôleur lorsque l'écran de protection haute
tension est retiré. Le côté gauche de la figure représente l'arrière de la façade du contrôleur.
Remarque : Retirez les obturateurs des connecteurs avant installation des modules.
Figure 7 Présentation des connexions pour câblage
1 Connexion de service
3
2 Sortie 4-20 mA
3 Connecteur de module de
capteur
4 Connecteur de module de
communication (par exemple,
Modbus, Profibus, HART ou
module 4-20 mA en option)
3
Les cosses peuvent être retirées pour un accès plus facile.
5 Connecteur d'alimentation CA et
3
CC
6 Cosses de masse
3
7 Connexions de relais
8 Connecteur de capteur
3
numérique
9 Connecteur du câblage d'entrée
3
distincte
10 Connecteur de capteur
3
numérique
