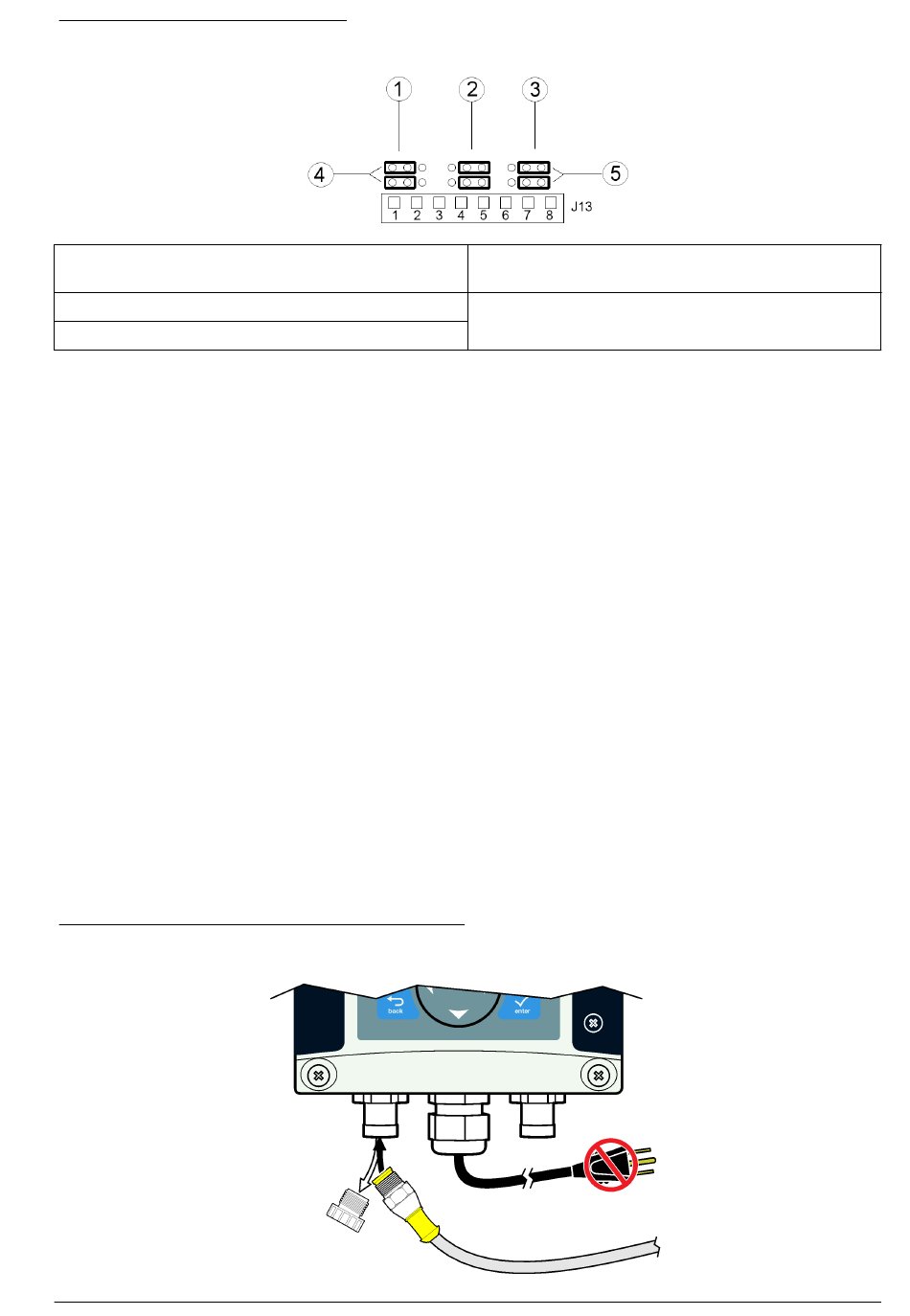

Joonis 10 Ühenduslooga sätted
1 Sisendi 1 konfiguratsiooni ühendusloogad
2 Sisendi 2 konfiguratsiooni ühendusloogad
3 Sisendi 3 konfiguratsiooni ühendusloogad
1. Avage juhtpuldi kaas.
2. Söötke juhtmed läbi läbiviigutihendi.
3. Reguleerige juhet vastavalt vajadusele ja pingutage läbiviigutihend.
4. Ühendusloogad paiknevad kohe konnektori taga. Ühenduslookadele ligipääsemise
hõlbustamiseks eemaldage konnektor ja seadistage ühendusloogad vastavalt sisendi tüübile,
nagu näidatud Joonis
5. Sulgege juhtpuldi kaas ja kinnitage kaane kruvid.
6. Konfigureerige kontrolleri sisendid.
Märkus. Lüliti sisendi režiimis varustab kontroller lülitit 12-voldise pingega ja see pole kontrollerist eraldatud.
Pingesisendi režiimis on sisendid kontrollerist eraldatud (kasutaja sisendpinge vahemik on 0 kuni 30 volti).
sc-digitaalanduri ühendamine
Märkus. sc-analooganduri ühendamiseks vaadake mooduliga kaasas olevaid juhiseid või anduri juhendit.
sc-digitaalandurit on võimalik juhtpuldiga ühendada võtmega kiirühenduse paigaldise abil (
Joonis 11). Digitaalandurit on võimalik ühendada sisselülitatud või väljalülitatud juhtpuldiga.
Kui andur ühendatakse sisselülitatud juhtpuldiga, siis ei skanni juhtpult seadet automaatselt.
Automaatseks skannimiseks juhtpuldi kaudu liikuge menüüsse Test/Maintenance (Test/hooldus) ja
valige Scan Devices (Seadmete skannimine). Kui leitakse uus seade, viib juhtpult installimise
edasiste kasutaja toiminguteta lõpule.
Kui andur ühendatakse väljalülitatud juhtpuldiga, skannitakse seadet juhtpuldi sisselülitamise ajal.
Kui leitakse uus seade, viib juhtpult installimise edasiste kasutaja toiminguteta lõpule.
Hoidke liitmiku kork alles, et anduri eemaldamisel oleks võimalik liitmiku ava sulgeda.
Joonis 11 Digitaalse anduri kiire ühendamine
10.
4 Ühendusloogad on lüliti sisendite jaoks vasakule
paigutatud
5 Ühendusloogad on pingesisendite jaoks paremale
paigutatud
eesti keel 601
