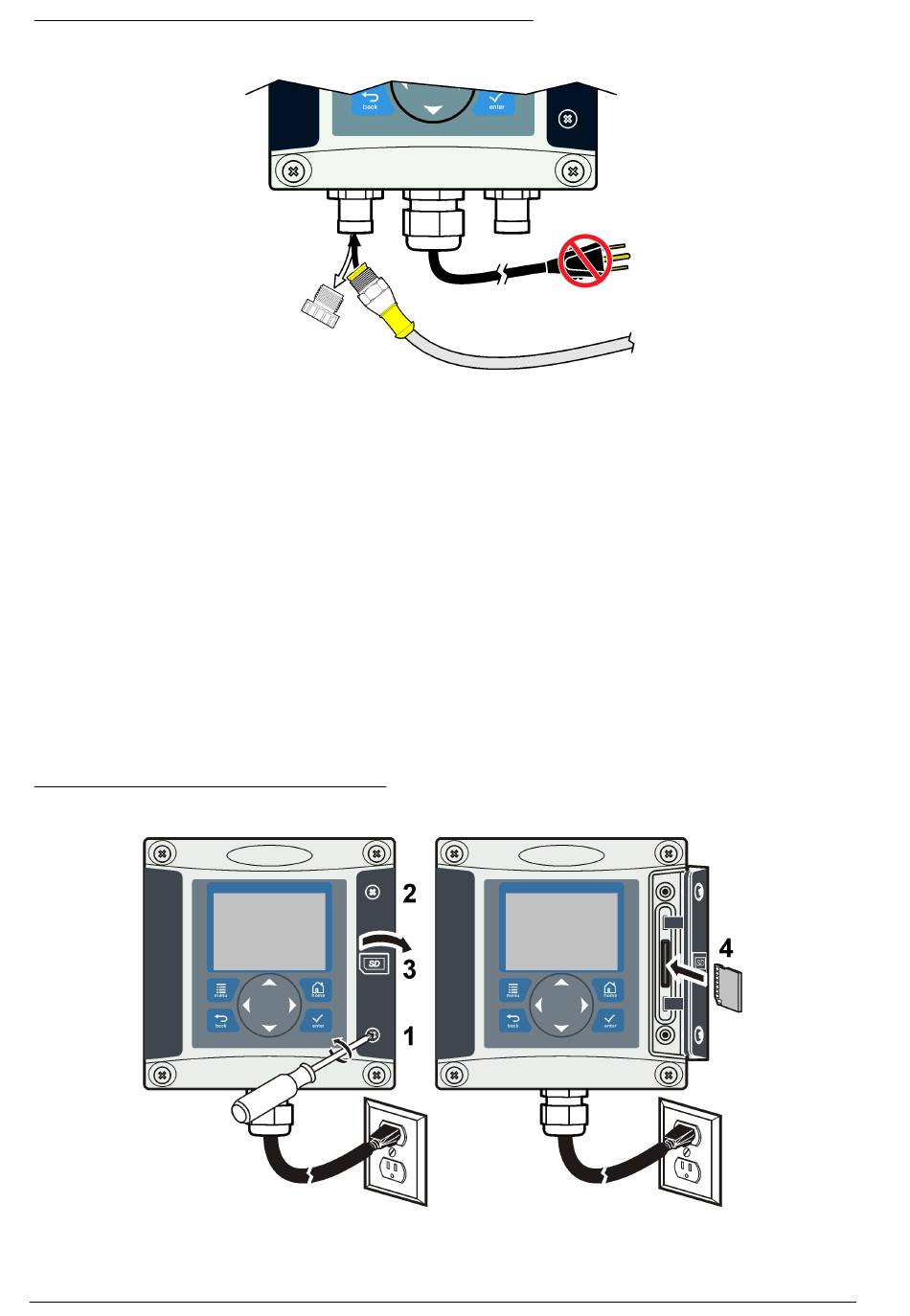

Abbildung 11 Schnellanschluss eines digitalen Sensors
Anschließen des optionalen digitalen Kommunikationsausgangs
Der Hersteller unterstützt die Kommunikations-Protokolle Modbus RS485, Modbus RS232, Profibus
DPV1 und HART. Das optionale Digitalausgangsmodul wird an der Position eingebaut, die in
Abbildung 7 auf Seite 39 mit 4 angegeben ist. Weitere Einzelheiten finden Sie in den Anweisungen,
die mit dem Netzwerkmodul mitgeliefert werden.
Informationen zu Modbus-Registern finden Sie auf
http://www.hach.com, indem Sie nach Modbus-Register suchen, oder auf jeder sc200-Produktseite.

Installieren einer Secure Digital (SD)-Speicherkarte

Eine Anleitung zur Installation einer SD-Karte im Controller finden Sie unter
Informationen zur Verwendung der SD-Speicherkarte können Sie in der erweiterten Version dieser
Anleitung finden.
Sie entfernen eine SD-Karte aus dem Steckplatz, indem Sie die Kante der Karte nach unten drücken
und anschließend wieder freigeben. Ziehen Sie dann die Karte nach oben aus dem Steckplatz
heraus. Nach dem Entfernen der Karte schließen Sie die Abdeckung des Steckplatzes, und ziehen
Sie die Schrauben der Abdeckung fest.
Abbildung 12 Installieren der SD-Karte
48 Deutsch
http://www.de.hach.com oder
Abbildung 12.
