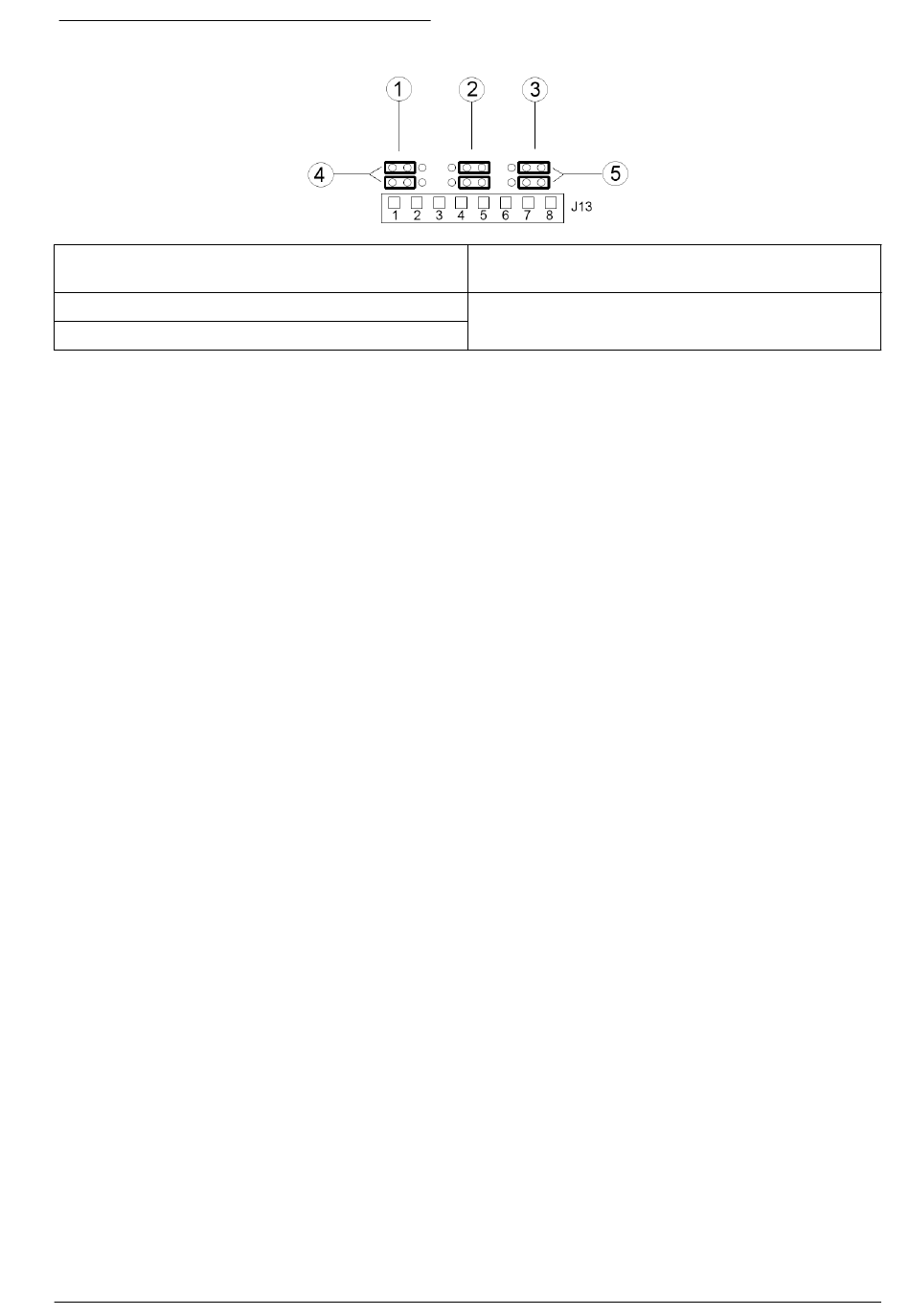

Abbildung 10 Steckbrückeneinstellungen
1 Eingang 1 Konfigurationssteckbrücken
2 Eingang 2 Konfigurationssteckbrücken
3 Eingang 3 Konfigurationssteckbrücken
1. Öffnen Sie die Abdeckung des Controllers.
2. Führen Sie die Drähte durch die Kabelverschraubung.
3. Längen Sie die Drähte nach Bedarf ab, und ziehen Sie die Kabelverschraubung fest.
4. Die Steckbrücken liegen direkt hinter dem Steckverbinder. Entfernen Sie den Steckverbinder, um
je nach Typ des Eingangs besseren Zugang zu den Steckbrückeneinstellungen zu erlangen
(siehe Abbildung 10).
5. Schließen Sie die Abdeckung des Controllers, und ziehen Sie die Schrauben fest.
6. Konfigurieren Sie die Eingänge im Controller.
Hinweis: Im Schaltereingangs-Modus versorgt der Controller den Schalter mit 12 Volt und ist nicht vom Controller
isoliert. Im Spannungseingangs-Modus sind die Eingänge vom Controller isoliert (Eingabebereich des Benutzers
von 0 bis 30 Volt).
Anschließen eines digitalen sc-Sensors
Hinweis: Informationen zum Anschließen eines analogen Sensors finden Sie in den Anleitungen, die im
Lieferumfang des Moduls oder Sensors enthalten sind.
Ein digitaler sc-Sensor kann über die Schnellkupplung
Anschließen eines digitalen Sensors kann bei ein- oder ausgeschaltetem Controller erfolgen.
Wird ein Sensor bei eingeschaltetem Controller angeschlossen, führt der Controller keinen
automatischen Gerätescan durch. Sie können veranlassen, dass der Controller einen Gerätescan
durchführt, indem Sie zum Menü „Service" navigieren und „Geräte scannen" auswählen. Wenn ein
neues Gerät gefunden wurde, führt der Controller das Installationsverfahren ohne weiteres Zutun des
Benutzers durch.
Wird ein Sensor bei ausgeschaltetem Controller angeschlossen, führt der Controller beim
anschließenden Einschalten einen Gerätescan durch. Wenn ein neues Gerät gefunden wurde, führt
der Controller das Installationsverfahren ohne weiteres Zutun des Benutzers durch.
Bewahren Sie die Abdeckkappe des Steckers auf, falls die Sonde einmal abgenommen werden
muss.
4 Die Steckbrücken für Schaltereingänge liegen auf
der linken Seite
5 Die Steckbrücken für Spannungseingänge liegen
auf der rechten Seite
(Abbildung 11) angeschlossen werden. Das
Deutsch 47
