Analogni izhodni priključki
Možna nevarnost smrti zaradi električnega toka. Pri vzpostavljanju električnih povezav vedno izključite
napajanje naprave.
Možna nevarnost smrti zaradi električnega toka. Za ohranitev razreda zaščite NEMA/IP, ki ga ohišje
nudi pred vplivi okolja, uporabljajte pri napeljavi kablov v ohišje samo nastavke za pritrditev vodov in
tesnilne uvodnice razreda NEMA 4X/IP66.
Na voljo sta dva izolirana analogna izhoda (1 in 2)
pošiljanje analognih signalov ali krmiljenje drugih zunanjih naprav.

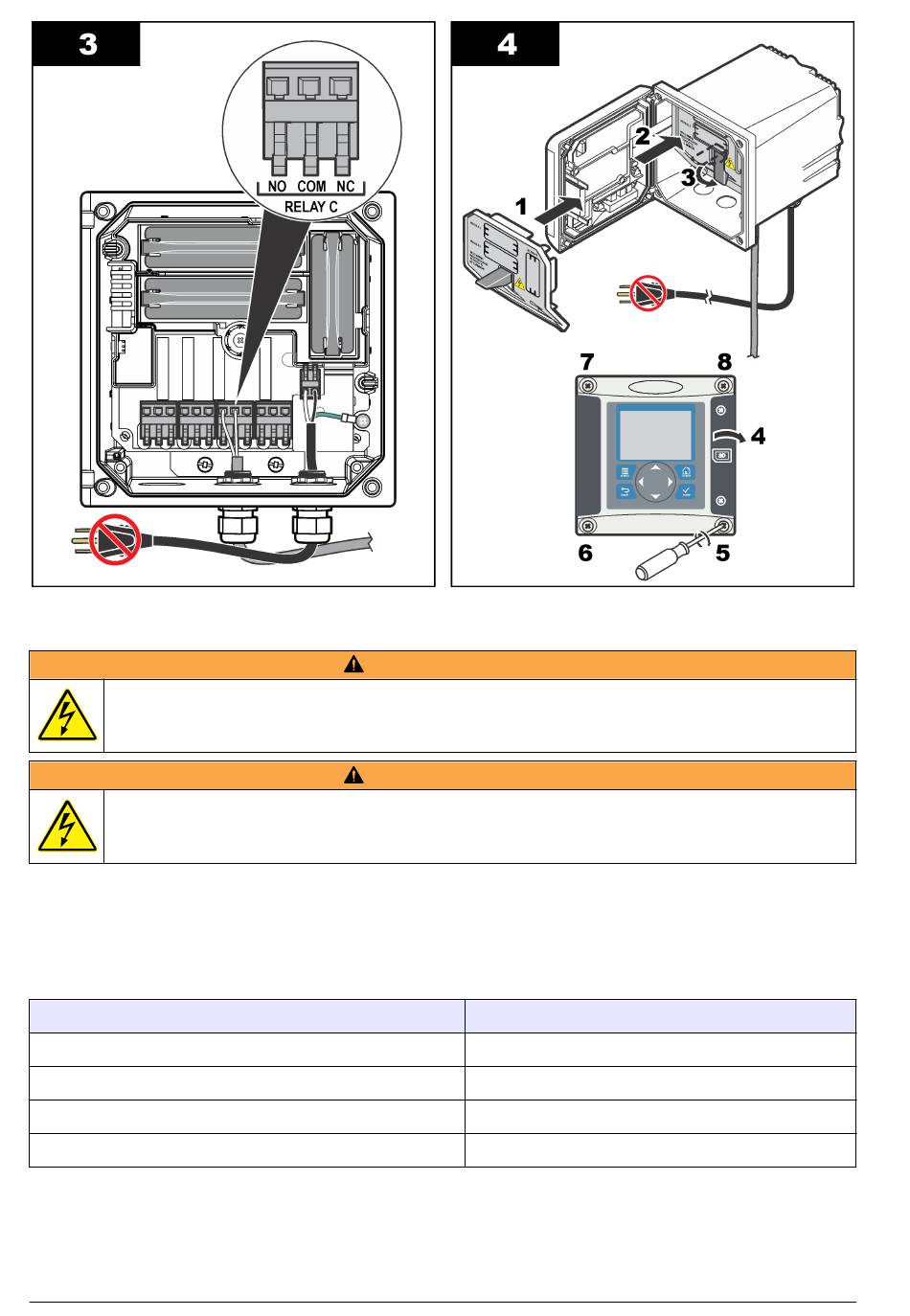

Krmilnik priklopite tako, kot je prikazano na
Napotek: Slika 8 prikazuje hrbtni del ohišja krmilnika in ne notranjost krmilnika.
Vodniki naprave za beleženje
1. Odprite pokrov kontrolne enote.
2. Žico vstavite skozi varovalo proti natezanju.
3. Po potrebi prilagodite dolžino žice in zategnite pokrovček varovala.
520 Slovenski
O P O Z O R I L O
O P O Z O R I L O
Slika 8
Tabela 3 Izhodni priključki
Izhod 2–
Izhod 2+
Izhod 1–
Izhod 1+
(Slika 8). Ti izhodi se običajno uporabljajo za
in Tabela 3.
Položaj na tiskanem vezju
4
3
2
1
