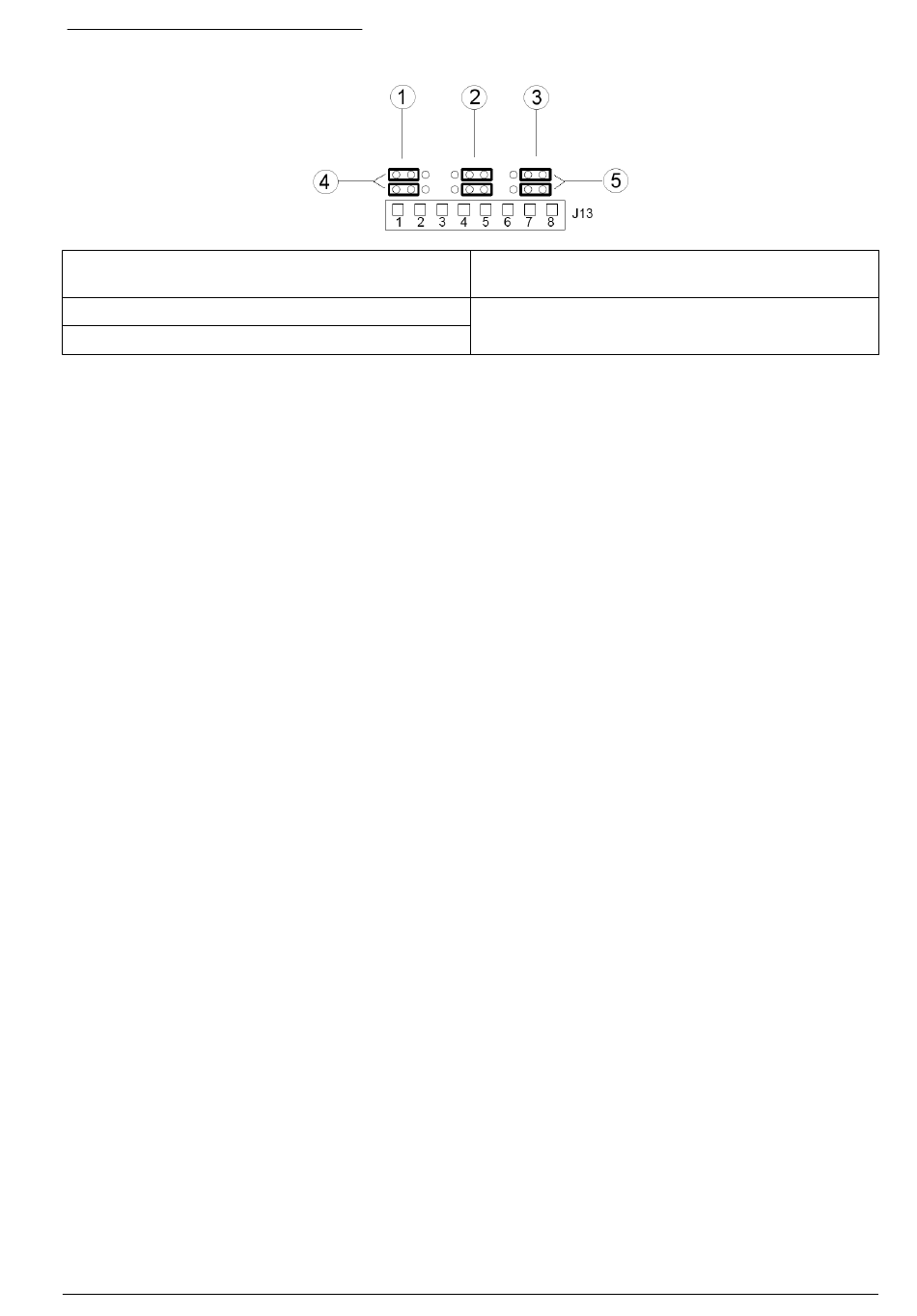

Figure 10 Paramètres du cavalier
1 Cavaliers de configuration de l'entrée 1
2 Cavaliers de configuration de l'entrée 2
3 Cavaliers de configuration de l'entrée 3
1. Ouvrez la façade du transmetteur.
2. Insérez les câbles dans la goupille de câble.
3. Réglez le câble si nécessaire et serrez la goupille de câble.
4. Les cavaliers se trouvent directement derrière le connecteur. Retirez le connecteur pour un accès
plus facile aux cavaliers et configurez les paramètres du cavalier en fonction du type d'entrée,
comme indiqué sur la
5. Fermez la façade du contrôleur et serrez-en les vis.
6. Configurez les entrées dans le transmetteur.
Remarque : En mode entrée d'interrupteur, le transmetteur fournit 12 V à l'interrupteur et n'est pas isolé du
transmetteur. En mode entrée de tension, les entrées sont isolées du transmetteur (tension d'entrée de l'utilisateur
de 0 à 30 V).
Connexion d'un capteur sc numérique
Remarque : Pour connecter un capteur analogique, reportez-vous aux instructions fournies dans le manuel du
module ou du capteur.
Un capteur sc numérique peut être connecté au contrôleur à l'aide du raccordement à branchement
rapide (Figure 11). Un capteur numérique peut être connecté au transmetteur, que ce dernier soit
allumé ou non.
Lorsqu'un capteur est connecté alors que le contrôleur est allumé, ce dernier n'effectue pas
automatiquement une recherche d'appareils. Pour que le contrôleur effectue une recherche
d'appareils, accédez au menu Test/Maintenance et sélectionnez Recherche d'appareils. Si un nouvel
appareil est détecté, le contrôleur procède à l'installation sans aucune intervention de votre part.
Lorsqu'un capteur est connecté alors que le contrôleur est éteint, ce dernier procède à une
recherche d'appareils une fois rallumé. Si un nouvel appareil est détecté, le contrôleur procède à
l'installation sans aucune intervention de votre part.
Conservez le bouchon du connecteur pour en sceller l'ouverture au cas où le capteur devrait être
enlevé.
Figure 10.
4 Cavaliers positionnés à gauche pour les entrées
d'interrupteur
5 Cavaliers positionnés à droite pour les entrées de
tension
