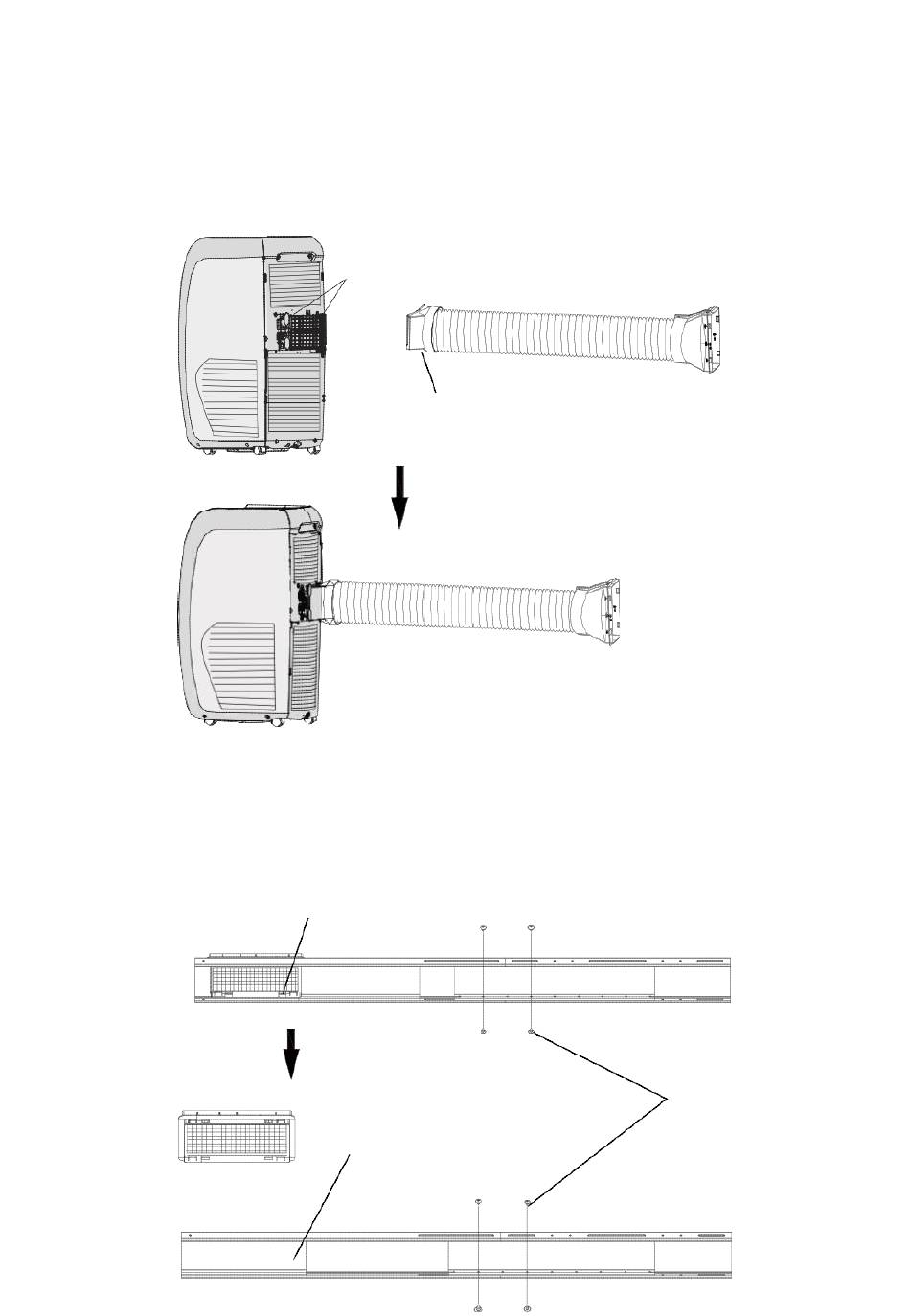

Subaggregat des Abluftschlauchs an der Rückblende montieren —
Verbindungselement 1 des Subaggregats des Abluftschlauchs auf beiden Seiten
des Blendenauslasses am Luftauslass der Rückblende und der Schiene befestigen,
dann Verbindungselement 1 von oben nach unten in die Schiene einführen.
Umlenkblech (Luftauslass) montieren — wenn das Gerät nicht gebraucht
wird, Griff des Schutzgitters andrücken, um es von Rückblende 1 zu
trennen, dann Schutzgitter herausziehen und entfernen. Das Umlenkblech
(Luftauslass) befindet sich in der Gleitspur von Rückblende 1. Umlenkblech
(Luftauslass) bewegen, um den Luftauslass zu blockieren.
Abluftschiene der Rückblende
Verbindungs
element 1
Griff des Schutzgitters
Umlenkblech
(Luftauslass)
41
Schrauben
