Installazione del condotto di drenaggio

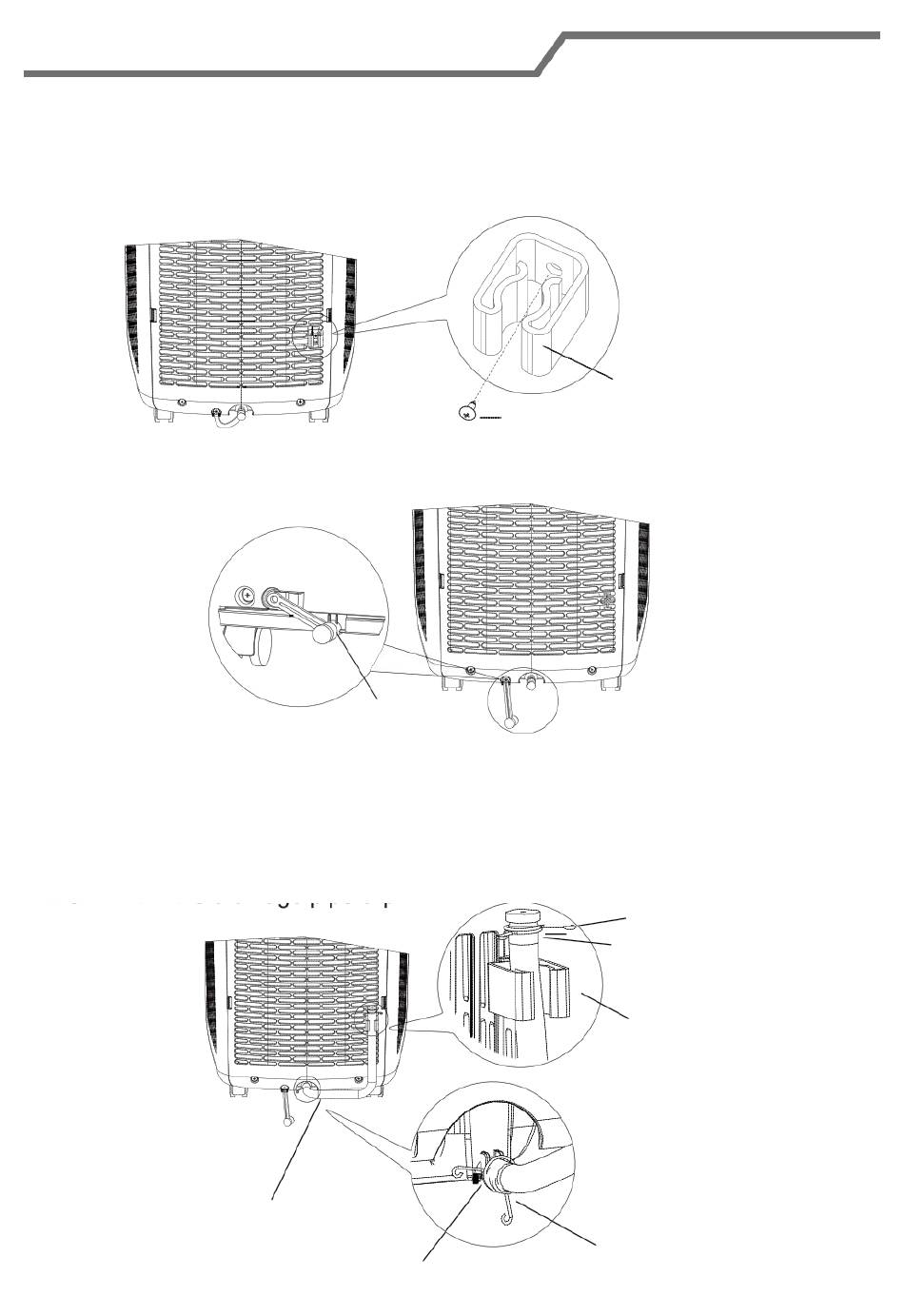

Installazione del condotto di scarico (come illustrato nella figura
●
seguente)
1. Fissare la clip del condotto di drenaggio sulla destra della piastra posteriore
destra accanto alla porta di scarico con una vite.
2. Rimuovere il tappo in gomma a livello della porta di scarico.
3. Collocare il condotto di scarico nella porta di scarico e avvitarlo, quindi
fissarlo al gancio.
4. Inserire il tappo di gomma nell'altro lato del tubo di drenaggio, fissarlo con un
canotto e quindi fissarlo nella clip del tubo di drenaggio.
Porta di
scarico
Condotto di scarico
Porta di scarico
Clip condotto dcarico
vite
Cerchio del condotto
333
Cerchio del condotto
Spina in gomma
Clip condotto scarico
