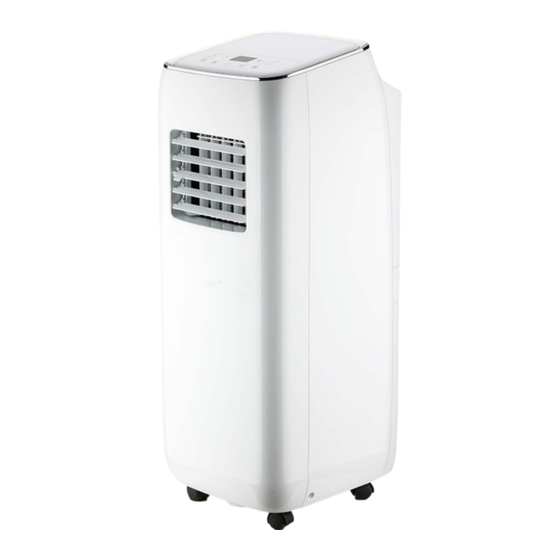

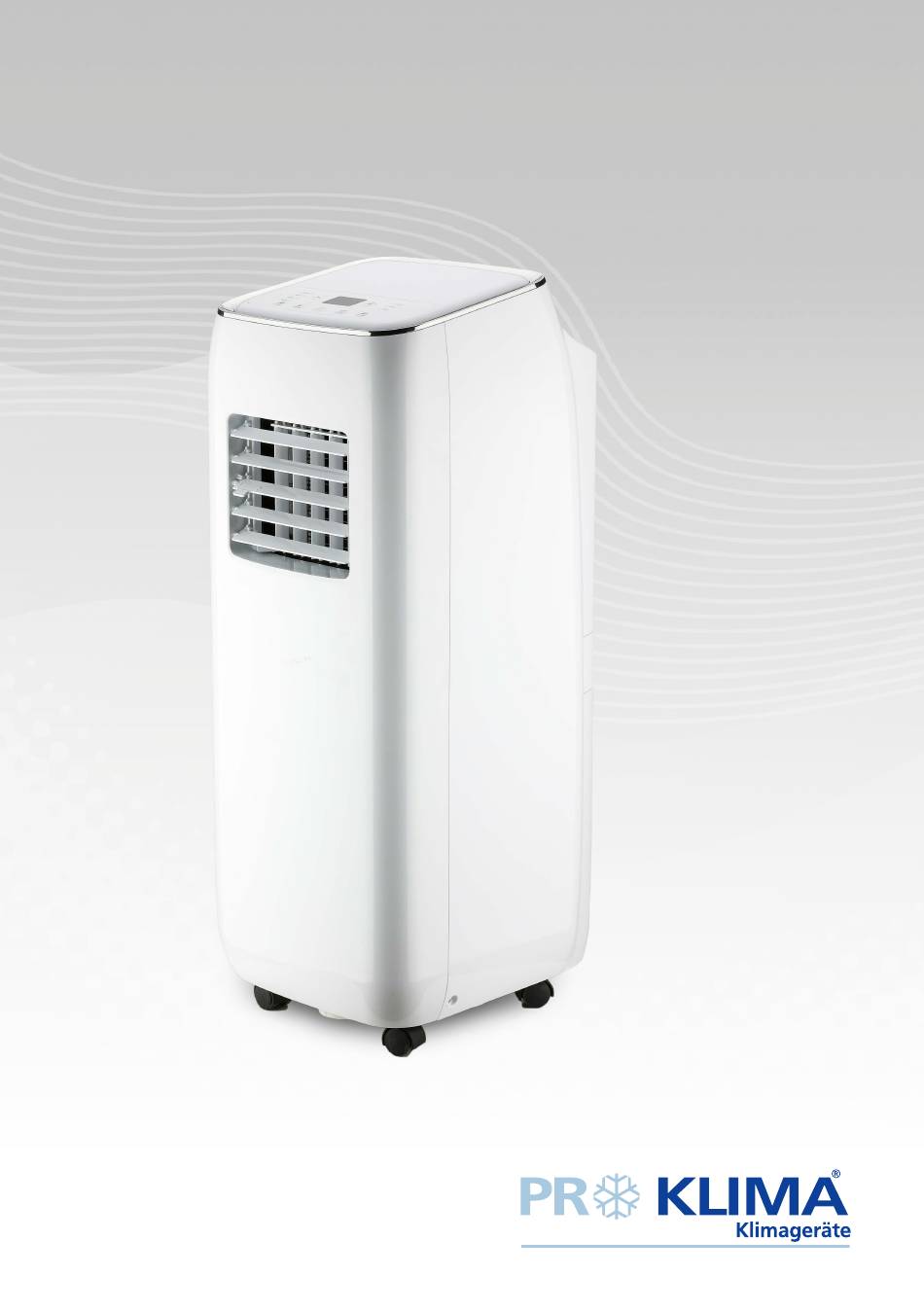

- Seite 1 OPERATING INSTRUCTIONS Mobile Air Conditioner GPC09AM Model: GPC09AM CH 25726275 WiFi Function：Long press "MODE" and "TIMER" buttons simultaneously for 10s, remote controller will send WiFi reset code and then the WiFi function will be turned on...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Dieses Gerät kann von Kindern • Wenn das Netzkabel beschädigt ab 8 Jahren und Personen mit ist, muss es durch den Hersteller, eingeschränkten physischen, dessen Kundendienst oder eine sensorischen oder geistigen ähnlich qualifizierte Person ersetzt Fähigkeiten oder trotz mangelnder werden, um Gefahren zu vermeiden. - Seite 3 • Spielende Kinder sollten von der Verwendung von Batterien: Klimaanlage ferngehalten werden. • VORSICHT! Es besteht • Tropfende Gegenstände sollten weder Explosionsgefahr, wenn die Batterien über der Klimaanlage aufgehängt nicht auf korrekte Weise ersetzt noch auf ihr abgelegt werden. werden. Alte Batterien nur durch •...
-
Seite 4: Verwendungszweck
Verwendungszweck Das Gerät ist ausschließlich für die Kühlung, die Belüftung und das Entfeuchten der Luft vorgesehen. Das Gerät ist für den Gebrauch im Haushalt oder Geschäftsräumlichkeiten, Büros und ähnlichen Arbeitsumgebungen sowie in Landwirtschaftsbetrieben bestimmt und dient der Nutzung durch Kunden in Hotels, Motels und anderen typischen Wohnräumlichkeiten sowie in Pensionen. - Seite 5 Erläuterung der Symbole Weist auf eine gefährliche Situation hin, die, wenn sie GEFAHR nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. Weist auf eine gefährliche Situation hin, die, wenn sie WARNUNG nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
-
Seite 6: Das Kältemittel
Hinweise zur Bedienung Das Kältemittel Damit das Klimagerät funktioniert, ist es mit einem speziellen Kältemittel befüllt, das im System zirkuliert. Als Kältemittel wird das Fluorid R290 verwendet, das speziell gereinigt wurde. Das Kältemittel ist brennbar und geruchlos. Außerdem kann es unter bestimmten Bedingungen eine Explosion verursachen. ... -
Seite 7: Elektrisches Schaltdiagramm
LIEBER KUNDE Herzlichen Glückwunsch zum Erwerb Ihrer mobilen Klimaanlage. Bitte nehmen Sie sich die Zeit, diese Betriebsanleitung zu lesen. Bewahren Sie sie an einem sicheren Ort auf und übergeben Sie die Betriebsanleitung gemeinsam mit dem Gerät, falls erforderlich. ELEKTRISCHES SCHALTDIAGRAMM... -
Seite 8: Überblick
ÜBERBLICK Klimaanlage Bedienfeld Führungsgitter Bewegliche Luftleitlamellen Lenkrolle Filterabdeckung Lufteinlass Befestigungshaken Mittelablaufloch Gitter für Wärmeableitungsschlauch 10 Stromkabel 11 Unteres Ablaufloch 12 Fernbedienung 2x AAA/1.5V Batterien Einlegen der Batterien Öffnen Sie das Batteriefach, legen Sie die AAA/1.5V Batterien ein und schließen Sie das Batteriefach wieder. -
Seite 9: Handhabung Des Bedienfelds
Erläuterung der Steuerung über das Bedienfeld Bezeichnungen Bedienfeld Anzeige Kühlmodus Dual-8 Nixie-Röhre +/- Taste Anzeige Entfeuchtungsmodus Anzeige Anzeige Ventilatormodus Ventilatorstufe Schlafmodus- Timer-Taste Modus-Taste Ventilator- ON/OFF Taste Taste Taste Handhabung des Bedienfelds Hinweis: Die Betätigung der Power-Taste wird durch einen Signalton bestätigt. ●... -
Seite 10: Modus-Taste
Modus-Taste Diese Taste drücken, um folgende Modi in dieser Reihenfolge zu durchlaufen: COOL → DRY → FAN COOL: In diesem Modus leuchtet die Anzeige des Kühlmodus auf. Die Dual-8 Nixie-Röhre zeigt die eingestellte Temperatur an. Der Einstellbereich der Temperatur ist 16 °C~30 °C. DRY: In diesem Modus leuchtet die Anzeige des Entfeuchtungsmodus auf. -
Seite 11: Tasten Auf Der Fernbedienung
Tasten auf der Fernbedienung ON/OFF Taste MODE-Taste +/- Taste FAN-Taste X-FAN-Taste SLEEP-Taste TIMER-Taste Erläuterung der Symbole auf der Displayanzeige Timer an Timer aus Signal wird übertragen X-Ventilator- Modus Kühlung Schlafmodus Entfeuchtung Sperre Ventilator Geschwindigkeit einstellen Temperatur Zeit einstellen einstellen... -
Seite 12: Erläuterung Der Tasten Der Fernbedienung
Erläuterung der Tasten der Fernbedienung Hinweis: ● Dies ist eine Fernbedienung für den allgemeinen Gebrauch, die für Klimageräte mit verschiedenen Funktionen genutzt werden kann; Wird die Taste für eine Funktion betätigt, die für das Modell nicht verfügbar ist, hält das Gerät die laufende Einstellung bei. - Seite 13 +/- Taste ● + oder - Taste drücken, um die Temperatureinstellung um 1 °C höher oder niedriger zu stellen. Zur schnellen Änderung der Temperatureinstellung über die Fernbedienung, + oder - Taste gedrückt halten. Taste lösen, wenn die gewünschte Temperatureinstellung erreicht ist. ●...
-
Seite 14: Erläuterung Der Tastenkombinationen Und Ihrer Funktionen
TIMER Taste ● Bei eingeschaltetem Gerät diese Taste drücken, um den Timer auszuschalten. Daraufhin blinken die Symbole T-OFF und H. Innerhalb von 5 Sek. + oder - Taste drücken, um die Zeit zur Deaktivierung des Timers zu verändern. + oder - Taste drücken, um die Zeiteinstellung um eine 1/2 Std. vor- oder zurückzustellen. -
Seite 15: Beleuchtung
Beleuchtung Im Switch-On oder Switch-Off Status die „+“ und „FAN“ Tasten gleichzeitig 3 Sek. lang gedrückt halten, um die Lampe ein- oder auszuschalten und den Code zu versenden. Nach Einschaltung des Geräts ist die Beleuchtung standardmäßig eingeschaltet. Betriebsanleitung Gerät an den Strom anschließen, dann „ON/OFF“-Taste auf der Fernbedienung drücken, um das Klimagerät einzuschalten. -
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Warnung: Vor der Reinigung der Klimaanlage stets das Gerät ausschalten und den Netzstecker ziehen. Gefahr durch Stromschlag! Äußeres Gehäuse und Gitter Das Gehäuse mit einem weichen Tuch reinigen; falls erforderlich, mit neutralen Reinigungsmitteln. Verwenden Sie keine flüchtigen Flüssigkeiten oder Scheuerpulver. Reinigen Sie das Gitter mit einer weichen Bürste. - Seite 17 STÖRUNGSSUCHE Problem Mögliche Ursache Lösung Gerät funktioniert Stromausfall Überprüfen Sie die Stromversorgung. Loser Netzstecker Stecken Sie den Stecker richtig ein. nicht Gerät zu schnell nach dem Warten Sie 3 Minuten, bevor Sie das Gerät Anhalten gestartet wieder einschalten. Schlechte Leistung Zu geringe Stromleistung Überprüfen Sie die Stromversorgung.
- Seite 18 Störungscode Ursache Lösung Gehäuse weist Kondenswasser • E ntfernen Sie das Wasser. • W enn die Fehlfunktion andauert, wenden Sie sich bitte an den Kundendienst. Fehlfunktion des Bitte wenden Sie sich an den Umgebungstemperatur-Sensors Kundendienst. Fehlfunktion des Bitte wenden Sie sich an den Verdunstungstemperatursensors Kundendienst.
-
Seite 19: Sicherheitshinweise Für Die Installation
SICHERHEITSHINWEISE FÜR DIE INSTALLATION • Das Gerät von starken • Befolgen Sie den Wärmequellen, Dämpfen sowie nationalen elektrischen brennbaren, schwefelhaltigen oder Sicherheitsbestimmungen bei der explosiven Gasen fernhalten. Installation des Gerätes. • Das Gerät von Hochfrequenz- • Wenn das Netzkabel beschädigt Geräten (z.B. - Seite 20 ZUBEHÖR Halterungsteile a und b und c 2x Kabelhaken 3x Schrauben Ablaufschlauch- Verbindungsstück Rohrbügel Wärmeableitungsrohr Mehr Zubehör finden Sie unter „Fenster-Installation“ Filterabdeckung Lufteinlass Mittlere Ablauföffnung Befestigungshaken Nut für Wärmeableitungsschlauch Befestigungspunkte für die Kabelbefestigungshaken Befestigungspunkt für die Ablaufschlauch-Rohrschelle Untere Ablauföffnung Die Montage der Kabelhaken Befestigen Sie die Kabelhaken an den Fixierungspunkten mit den Schrauben gemäß...
-
Seite 21: Installation Wasserableitung
INSTALLATION WASSERABLEITUNG Ableitungsoption an der unteren Ablauföffnung. Entfernen Sie den Gummistopfen von der Ablauföffnung. Schieben Sie den Ablaufschlauch über die Ablauföffnung, bis diese vollständig in den Schlauch eingeführt ist. Sichern Sie den Ablaufschlauch an der Ablauföffnung mit Hilfe eines Rohrbügels. Installation der Rohrschelle Um den Ablaufschlauch zu befestigen, befestigen Sie die Rohrschelle des... - Seite 22 Ableitungsoption an der mittleren Ablauföffnung Das Kondenswasser kann automatisch von der mittleren Ablauföffnung über einen Schlauch mit einem Innendurchmesser von 14 mm in einen Bodenablauf entleert werden (nicht im Lieferumfang enthalten). Entfernen Sie die Kappe von der Ablauföffnung durch Drehen gegen den Uhrzeigersinn. Entfernen Sie den Gummistopfen von der Ablauföffnung.
- Seite 23 WÄRMEABLEITUNGSROHR Wärmeableitungsrohr installieren Montage: 1. Verbindungsstück a und b durch leichten Druck miteinander verbinden. Beachten Sie die Verbindungsstellen von a und b. Befestigen Sie das Verbindungsstück am Wärmeableitungsschlauch durch vorsichtiges Drehen im Uhrzeigersinn. 2. Befestigen Sie das Verbindungsstück c am anderen Ende des Wärmeableitungsschlauchs durch vorsichtiges Drehen im Uhrzeigersinn.
-
Seite 24: Technische Daten
Sie AUTO, COOL, DRY und FAN und überprüfen Sie, ob das Gerät normal arbeitet. Hinweis: Wenn die Umgebungstemperatur unter 16°C sinkt, kann das Gerät nicht im Kühlmodus arbeiten. TECHNISCHE DATEN Modell GPC09AM CH 25726275 220-240V~ Bemessungsspannung 220-240 V~ 50Hz Nennfrequenz... - Seite 25 FENSTERMONTAGE Fensterinstallationszubehör Fenstermontageschienen (3) Fensterhaken Schaumring A Schaumband B (2) Optionales Zubehör Stützteile (2) Regenschutz Schutzgitter Schraube (2) Bolzen (4x) Installation an einem vertikalen Schiebefenster mit einer Höhe von weniger als 520 mm 1. Schneiden Sie das (selbstklebenden) Schaumband B auf die geeignete Länge zu und befestigen Sie es am Fensterflügel.
- Seite 26 Installation an einem Schiebefenster mit einer inneren Breite zwischen 950 mm und 1.440 1. Befestigen Sie den Verlängerungsrahmen (c) am Schieberahmen mit den Schrauben (d). 2. Öffnen Sie den Fensterflügel und setzen Sie die Fensterscheibe (b) in den Fensterrahmen. Schieben Sie das Schiebe-(a) unddas Verlängerungselement (c), bis sie in der Höhe perfekt in den Fensterrahmen passen.
- Seite 462 BAHAG AG GutenbergstraBe 21 68167 Mannheim Germany Email: service@bauhaus.info Web: bauhaus.info 66129930632 Fax: +49 (0)621 - 3905 140 M-Air-Conditioner_V1.1_...
