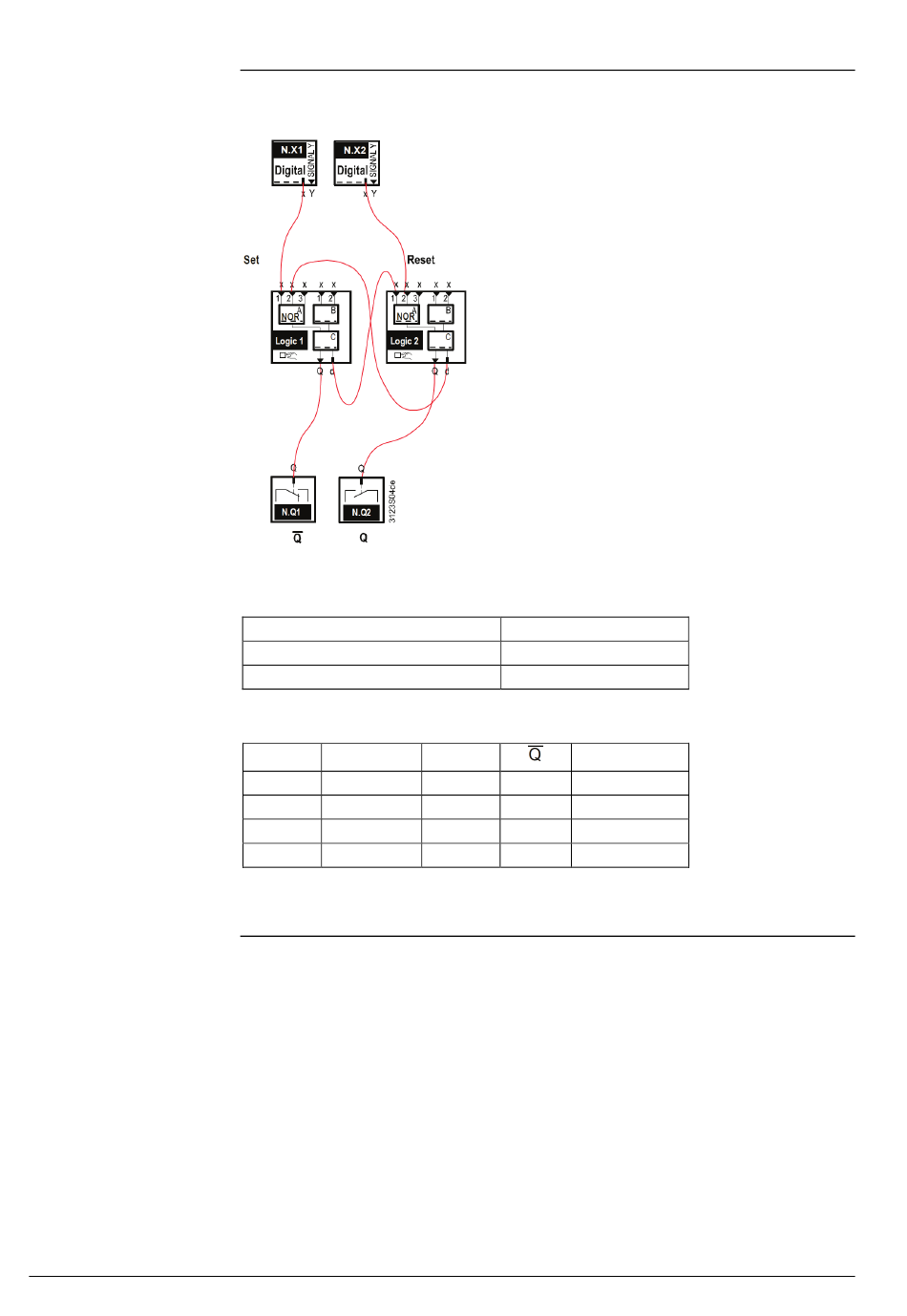

11.1.12 Anwendungsbeispiel RS-Flip Flop

Das nachfolgende Beispiel zeigt einen Lösungsvorschlag für einen RS-Flip Flop:
Dazu notwendige Konfiguration:
Bedienzeile
Logik 1 [Logik A] Funktion
Logik 2 [Logik A] Funktion
Wahrheitstabelle:
Setzen Rücksetzen
0 0
0 1
1 0
1 1

11.1.13 Anwendungsbeispiel solare Brauchwasserbereitung

Siehe Kapitel 11.2.11
Modularer Heizungsregler RMH760B
11 Logikfunktionen
Einstellwert
NOR
NOR
Q Zustand
X X Speichern
0 1 Rücksetzen
1 0 Setzen
Unbestimmt
