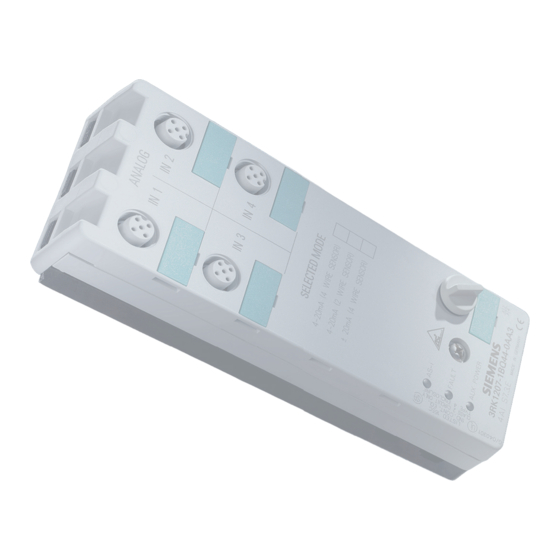

Siemens Profil 7.3 Handbuch

Siemens Profil 7.3 Handbuch

Analogmodule
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Ausgabe
11/2016
Handbuch
Industrielle Kommunikation
AS-Interface
Analogmodule
Profil 7.3
Profil 7.A.9
siemens.com/industrial-controls

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Profil 7.3

Inhaltszusammenfassung für Siemens Profil 7.3

  • Seite 1 Handbuch Industrielle Kommunikation AS-Interface Analogmodule Profil 7.3 Profil 7.A.9 Ausgabe 11/2016 siemens.com/industrial-controls...

  • Seite 3: Anhang

    Vorwort Modulbeschreibung Montage - AS-Interface Inbetriebnahme Beschreibung Analogmodule Eingabemodule Profil 7.3 Profil 7.A.9 Beschreibung Ausgabemodule Konfigurieren, Handbuch Parametrieren, Programmieren Anhang Bestellnummern Technische Daten Ausgabe 11/2016 NEB333035201000/RS-AA/002...

  • Seite 4: Rechtliche Hinweise

    Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation. Inbetriebnahme, Bedienung und Instandhaltung voraus.

  • Seite 5: As-Interface Analogmodule Handbuch, Ausgabe 11/2016, Neb333035201000/Rs-Aa/002

    Bestell-Nr.: 3RK1701-2AB01-0AA0 beschrieben. Das Handbuch richtet sich sowohl an den Anlagenprojektierer, als auch an den Praktiker vor Ort, der die Analogmodule installieren und in Betrieb nehmen soll. 1) nach Slave-Profil 7.3 2) nach Slave-Profil 7.A.9 AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...
  • Seite 6 Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...
  • Seite 7 Weiterführende Informationen über Industrial Security finden Sie unter: http://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.
  • Seite 8 Vorwort AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Modulbeschreibung ..............11 Funktionsübersicht .
  • Seite 10 Inhaltsverzeichnis 4.3.2 Technische Daten ............56 4.3.3 Blockschaltbild .

  • Seite 11: Modulbeschreibung

    PROFIBUS-DP / AS-i Link. nach AS-i Spezifikation 2.1 Die Analogmodule gehören zur AS-i Produktfamilie und entsprechen dem SIMATIC S7 Standard. Die Module arbeiten nach dem AS-i Slave-Profil 7.3 bzw. 7.A.9. Achtung Module nach dem Slave-Profil 7.A.9 sind nur mit „V3 Extended Mastern“ mit Profil M4 lauffähig.

  • Seite 12: Funktionsübersicht

    Modulbeschreibung 1.1 Funktionsübersicht Funktionsübersicht IN2 (Eingang 2) oder OUT 2 (Ausgang 2) IN1 (Eingang 1) oder OUT 1 (Ausgang 1) IN3 (Eingang 3) Nur bei Modulwechsel: Codierelement entfernen IN4 (Eingang 4) Analogmodul AS-i (gelb) Status-LEDs: Hilfsenergie (schwarz) - AS-i LED Montageplatte Montageplatte - FAULT LED...

  • Seite 13: Status-Leds

    Modulbeschreibung 1.1 Funktionsübersicht Status-LEDs Die LEDs zeigen den Betriebszustand des Modules an. Es gibt folgende Signalzustände: Tabelle 1-1 Status-LEDs AS-i FAULT Betriebszustand Abhilfe LED (grün) LED (rot) Keine Spannung am Modul AS-i Spannung anschließen (AS-i Power-Fail) Falsche Polarität am AS-i Kabel Polarität überprüfen Modul erhält zyklische Datenaufrufe vom Kommunikation in Ordnung...

  • Seite 14: Modulvarianten

    Modulbeschreibung 1.1 Funktionsübersicht 1.1.1 Modulvarianten Es wird nach Eingabe- und Ausgabemodulen unterschieden. Eingabemodule Die Module gibt es für folgende Messarten: • Strommessung • Spannungsmessung • Widerstands- / Thermowiderstandsmessung Ausgabemodule Die Module gibt es für folgende Ausgabearten: • Stromausgabe • Spannungsausgabe AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...

  • Seite 15: Montage - Inbetriebnahme

    Montage - Inbetriebnahme Montage - Inbetriebnahme Dieses Kapitel richtet sich vornehmlich an den Praktiker vor Ort, der die Analogmodule in Betrieb nehmen soll. Die Inbetriebnahme teilt sich in folgende Abschnitte auf: • Adressierung • Installation • Programmierung in STEP 7 •...
  • Seite 16 Montage - Inbetriebnahme Folgendes Bild verdeutlicht die Vorgehensweise einer sinnvollen, stufenweisen Inbetriebnahme. 1. Adressierung mit PSG mit GMC mit Adressiergerät 2. Installation Montageplatte AS-i Leitung bei Eingabemodul bei Ausgabemodul Hilfsenergieleitung Anschluss der Sensoren Anschluss der Aktoren 3. Parametrierung - Programmierung STEP 7 FC 7 z.

  • Seite 17: Adressierung

    Folgende Adressen können für die Module eingestellt werden: • Module mit den Bestellnummern 3RK1207 und 3RK1107 arbeiten nach dem Slave- Profil 7.3 und belegen eine volle Adresse. Weitere A / B-Module auf der gleichen Adresse sind nicht zulässig. Einstellbare Adressen sind 1 ... 31. •...

  • Seite 18: Installation

    Montage - Inbetriebnahme 2.2 Installation Installation Zur Installation der Analogmodule sind folgende Schritte durchzuführen: Tabelle 2-1 Installation Schritt Vorgehensweise Vor der Montage: Adresse des Analogmodules zwischen 1 und 31 einstellen. • Montageplatte 3RK1901-0CA00 auf ebener Fläche mit 3 Schrauben M4x16 montieren (Maße siehe Anhang B.4).
  • Seite 19 Montage - Inbetriebnahme 2.2 Installation Tabelle 2-1 Installation (Forts.) Schritt Vorgehensweise Modul in die Montageplatte einhängen und verschrauben. Die Leitungen werden dabei kontaktiert. Das folgende Bild zeigt die Montage (Beispiel mit Modul mit 4 Eingängen). 30 ±5 Ncm Nur bei Modulwechsel: Verschluss- Codierelement entfernen kappe...

  • Seite 20: Beschaltung Der Module

    Montage - Inbetriebnahme 2.3 Beschaltung der Module Beschaltung der Module Folgende Bilder zeigen die Beschaltung der einzelnen Modulvarianten: 2.3.1 Eingabemodul für Strommessung 2-Draht Sensor 4-Draht Sensor Belegung: bei Parametereinstellung Versorgung aus dem 1: L+ 24 V für 2-Draht Anschluss Analogmodul 2: IN+ 3: GND 4: IN-...

  • Seite 21: Eingabemodul Für Widerstands- / Thermowiderstandsmessung

    Montage - Inbetriebnahme 2.3 Beschaltung der Module 2.3.3 Eingabemodul für Widerstands- / Thermowiderstandsmessung 4-Draht Sensor Belegung: 1: I const + 2: IN+ 3: I const - 4: IN- 5: FE Pt 100, Ni 100, 600 Ω Pin 5 (FE) der M 12 Buchse ist verbunden mit dem Metall- Um Messfehler bei 2- und 3-Draht Sensoren zu blech der Montageplatte...

  • Seite 22: Diagnose Des Betriebszustandes Über Status-Leds

    Montage - Inbetriebnahme 2.4 Diagnose des Betriebszustandes über Status-LEDs Diagnose des Betriebszustandes über Status-LEDs Die LEDs zeigen den Betriebszustand des Modules an. Es gibt folgende Signalzustände: Tabelle 2-2 Diagnose des Betriebszustandes über Status-LEDs AS-i FAULT Betriebszustand Abhilfe LED (grün) LED (rot) Keine Spannung am Modul AS-i Spannung anschließen (AS-i Power-Fail)

  • Seite 23: Beschreibung Eingabemodule

    Beschreibung Eingabemodule Beschreibung Eingabemodule Modulübersicht Modulvarianten und Bestell-MLFB Tabelle 3-1 Modulübersicht Eingabemodule Messart Anzahl Bestell-Nr. Slave- Beschreibung Eingänge Profil in Kapitel Strommessung 1, 2 3RK1207-1BQ40-0AA3 S7.3 3RK1207-1BQ44-0AA3 S7.3 1, 2 3RK2207-1BQ50-0AA3 7.A.9 Spannungsmessung 1, 2 3RK1207-2BQ40-0AA3 S7.3 3RK1207-2BQ44-0AA3 S7.3 1, 2 3RK2207-2BQ50-0AA3 7.A.9 Widerstands- /...

  • Seite 24: Module Mit Profil S7.3

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 Module mit Profil S7.3 3.2.1 Allgemeine Moduleigenschaften Beschaltung der 2-kanaligen Eingangsmodule mit 1 Eingang Die Module mit den Bestellnummern 3RK1207-.BQ40-0AA3 mit 2 Eingängen mit herkömmlicher Übertragungsgeschwindigkeit können auch mit erhöhter Übertragungsgeschwindigkeit des Eingangssignals betrieben werden. Die nutzbaren Eingänge reduzieren sich dadurch von 2 Eingängen auf 1 Eingang.

  • Seite 25: Gleichtaktspannung

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 Gleichtaktspannung Die Gleichtaktspannung U wird zwischen den Punkten IN- (Pin 4) und GND (Pin 3) bei angeschlossenem Sensor gemessen und darf nicht mehr als ±2 V betragen. Gleichzeitig darf das Messsignal die maximale Eingangsspannung der jeweiligen Modulvariante nicht überschreiten.

  • Seite 26: Aktualisieren Der Messwerte

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 Aktualisieren der Messwerte Die Messwerte der Analogmodule werden zyklisch ausgelesen. Auflösung Die Auflösung des A / D-Wandlers beträgt 15 Bit + Vorzeichen. Glättung der Messwerte Die einzelnen Messwerte werden mittels digitaler Filterung geglättet. Es handelt sich dabei um einen digitalen Tiefpass 1.

  • Seite 27: Zeitverhalten Eingangssprung (Wandlungszeit T C )

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 Analog / Digital-Wandler Der in den Modulen verwendete Analog / Digital-Wandler arbeitet nach dem Sigma-Delta Prinzip. Der Sigma-Delta Wandler bildet den Mittelwert über eine Messperiode (Integrationszeit) von 20 ms. Der Wert von 20 ms gilt für eine Störfrequenzunterdrükkung von 50 Hz, entsprechend für 60 Hz eine Messperiode von 16,6 ms.

  • Seite 28: Übertragungszeit Analogwert

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 Übertragungszeit Analogwert Die Übertragungszeit für einen neuen Analogwert vom Analogmodul zum AS-i Master beträgt im ungünstigsten Fall für 4 Eingänge 35 AS-i Zyklen. Die Übertragungszeit für die 4 Eingänge kann wie folgt berechnet werden: ≤...

  • Seite 29: Strommessung

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.2 Strommessung 3.2.2.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 3-2 Einstellparameter Strommessung Einstellparameter Parameterbit Einstell-Möglichkeiten P3 - P0 Filter 1 X X X 50 Hz 60 Hz 0 X X X Glättung X 1 X X ohne Glättung...

  • Seite 30: Blockschaltbild

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.2.3 Blockschaltbild Folgendes Blockschaltbild zeigt den inneren Aufbau des Eingabemodules für die Strommessung. 24 ... 30 V / 500 mA Hilf 2-Draht Sensor 4-Draht Sensor sobald U vorhanden ist, Hilf bei Parametereinstellung Versorgung aus wird die Spannung vom DC / DC-Wandler abgeschaltet für 2-Draht Anschluss dem Analogmodul...
  • Seite 31 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.2.5 Strommessbereiche Bereich ±20 mA (Parametereinstellung XX01) Tabelle 3-4 Strommessung ±20 mA Messwert Einheiten Bereich ±20 mA in % dez. hex. > 23,52 mA >117,589 32767 7FFF Überlauf 23,52 mA 117,589 32511 7EFF Übersteuerungsbereich 27649 6C01...

  • Seite 32: Spannungsmessung

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.3 Spannungsmessung 3.2.3.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 3-6 Einstellparameter Spannungsmessung Einstellparameter Parameterbit Einstell-Möglichkeiten P3 - P0 Filter 1 X X X 50 Hz 60 Hz 0 X X X Glättung X 1 X X ohne Glättung...
  • Seite 33 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.3.3 Blockschaltbild Folgendes Blockschaltbild zeigt den inneren Aufbau des Eingabemodules für die Spannungsmessung. 24 ... 30 V / 500 mA Hilf sobald U vorhanden ist, 4-Draht Sensor Hilf wird die Spannung vom DC / DC-Wandler abgeschaltet 25 V / 46 mA Versorgung aus 90 k...
  • Seite 34 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.3.5 Spannungsmessbereiche Bereich ±10 V (Parametereinstellung XX11) Tabelle 3-8 Spannungsmessung ±10 V Bereich Einheiten Bereich ±10 V in % dez. hex. > 11,759 V >117,589 32767 7FFF Überlauf 11,759 V 117,589 32511 7EFF Übersteuerungsbereich 27649 6C01...

  • Seite 35: Widerstands- / Thermowiderstandsmessung

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.4 Widerstands- / Thermowiderstandsmessung 3.2.4.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 3-10 Einstellparameter Widerstandsmessung Einstellparameter Parameterbit Einstell-Möglichkeiten P3 - P0 Filter 1 X X X 50 Hz 60 Hz 0 X X X Glättung X 1 X X ohne...
  • Seite 36 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.4.3 Blockschaltbild Folgendes Blockschaltbild zeigt den inneren Aufbau des Eingabemodules für die Widerstands- / Thermowiderstandsmessung. 4-Draht Sensor 1,66 mA Pt 100, Ni 100, 600 Ω I const + Um Messfehler bei 2- und 3-Draht 2,2 M DIFF-OP IN 1...

  • Seite 37: Verhalten Bei Drahtbruch

    Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.4.5 Verhalten bei Drahtbruch Je nach Auftreten des Drahtbruches zeigt das Modul einen Digitalwert von zwischen -50 und +50 an oder geht in den Überlauf bzw. Unterlauf. Folgendes Bild zeigt die Möglichkeiten für das Auftreten eines Drahtbruches. Belegung: Drahtbruch an Pin 1 1: I const +...
  • Seite 38 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.4.6 Thermowiderstand Pt 100 Standardbereich linear -200 ... +850 °C (Parametereinstellung XX11) Tabelle 3-13 Thermowiderstand Pt 100 Standardbereich -200 ... +850 °C Bereich Einheiten Bereich -200 ... +850 °C dez. hex. > 1000 °C 32767 7FFF Überlauf...
  • Seite 39 Beschreibung Eingabemodule 3.2 Module mit Profil S7.3 3.2.4.7 Thermowiderstand Ni 100 Standardbereich linear -60 ... +250 °C (Parametereinstellung XX00) Tabelle 3-15 Thermowiderstand Ni 100 Standardbereich -60 ... +250 °C Bereich Einheiten Bereich -60 ... +250 °C dez. hex. > 295 °C 32767 7FFF Überlauf...

  • Seite 40: Codierung

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 Module mit Profil S7.A.9 3.3.1 Allgemeine Moduleigenschaften Analogmodule nach dem Slave-Profil 7.A.9 sind A / B-Module. D.h., es sind max. 62 Analogmodule nach dem Slave-Profil 7.A.9 an jeweils einem AS-i Master möglich. Mit dem Profil 7.A.9 ist es möglich 12/14 Bit Daten vom Slave im erweiterten Adress-Modus zum Master zu übertragen.
  • Seite 41 Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 Watchdog Erhält das Modul länger als 50 ms kein Datentelegramm vom AS-i Master, so wird das durch dauerhaftes Leuchten der roten FAULT-LED auf dem Slave-Modul signalisiert. Peripheriefehler Bei Überlastung der Sensorversorgung (nur bei Eingabemodulen für Strom- und Spannungsmessung) oder bei fehlendem Datentransfer nach Profil S7.A.9 mit dem Modul wird das Peripheriefehlerbit S1 im Statusregister des Slaves gesetzt.
  • Seite 42 Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 Potentialausgleich Werden mehrere Analogmodule am gleichen AS-i Netz betrieben, so ist für einen Potentialausgleich zwischen den einzelnen Maschinen und Sensoren zu sorgen. Die Spannung zwischen Sensor und AS-i Netz darf nicht mehr als ±50 V betragen. Die Spannung errechnet sich nach folgender Formel: ≤...

  • Seite 43: Auflösung

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 Aktualisieren der Messwerte Die Messwerte der Analogmodule werden zyklisch ausgelesen. Auflösung Die Auflösung des A / D-Wandlers beträgt 13 Bit + Vorzeichen. Analog / Digital-Wandler Der in den Modulen verwendete Analog / Digital-Wandler arbeitet nach dem Sigma-Delta Prinzip.

  • Seite 44: Einstellparameter

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 Einstellparameter Die Parameter werden für die Eingänge zusammen eingestellt und werden nach Spannungsausfall automatisch vom AS-i Master an das Analogmodul gesendet. Eine Änderung der Parameter ist möglich. Die fett gedruckten Parameter werden vom AS-i Master parametriert, wenn keine Änderung der projektierten Slave-Parameter im AS-i Master vorgenommen wurde (Auslieferungszustand des AS-i Masters).

  • Seite 45: Strommessung

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.2 Strommessung 3.3.2.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 3-18 Einstellparameter Strommessung Einstellparameter Parameterbit Einstell-Möglichkeiten P2 - P0 Glättung 1 X X ohne Glättung Glättung 0 X X Messbereiche 4-Draht X 0 1 ±20 mA (±23,52 mA max.) 4-Draht...
  • Seite 46 Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.2.3 Blockschaltbild Folgendes Blockschaltbild zeigt den inneren Aufbau des Eingabemodules für die Strommessung. 24 ... 30 V / 500 mA Hilf 2-Draht Sensor 4-Draht Sensor sobald U vorhanden ist, Hilf bei Parametereinstellung Versorgung aus wird die Spannung vom DC / DC-Wandler abgeschaltet für 2-Draht Anschluss dem Analogmodul...
  • Seite 47 Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.2.5 Strommessbereiche Bereich ±20 mA (Parametereinstellung X01) Tabelle 3-20 Strommessung ±20 mA Messwert Einheiten Bereich ±20 mA in % dez. hex. > 23,52 mA >117,589 32767 7FFF Überlauf 23,52 mA 117,589 32511 7EFF Übersteuerungsbereich 27649 6C01...

  • Seite 48: Spannungsmessung

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.3 Spannungsmessung 3.3.3.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 3-22 Einstellparameter Spannungsmessung Einstellparameter Parameterbit Einstell-Möglichkeiten P2 - P0 Glättung 1 X X ohne Glättung Glättung 0 X X Messbereiche 4-Draht X 1 1 ±10 V (±...
  • Seite 49 Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.3.3 Blockschaltbild Folgendes Blockschaltbild zeigt den inneren Aufbau des Eingabemodules für die Spannungsmessung. 24 ... 30 V / 500 mA Hilf sobald U vorhanden ist, 4-Draht Sensor Hilf wird die Spannung vom DC / DC-Wandler abgeschaltet 25 V / 46 mA Versorgung aus 90 k...

  • Seite 50: Spannungsmessbereiche

    Beschreibung Eingabemodule 3.3 Module mit Profil S7.A.9 3.3.3.5 Spannungsmessbereiche Bereich ±10 V (Parametereinstellung X11) Tabelle 3-24 Spannungsmessung ±10 V Bereich Einheiten Bereich ±10 V in % dez. hex. > 11,759 V >117,589 32767 7FFF Überlauf 11,759 V 117,589 32511 7EFF Übersteuerungsbereich 27649 6C01...

  • Seite 51: Beschreibung Ausgabemodule

    Beschreibung Ausgabemodule Beschreibung Ausgabemodule Allgemeine Moduleigenschaften Modulvarianten und Bestell-MLFB Die Ausgabemodule gibt es für folgende Ausgabearten: • Stromausgabe MLFB: 3RK1107-1BQ40-0AA3 • Spannungsausgabe MLFB: 3RK1107-2BQ40-0AA3 Übertragungszeit Analogwert Die Übertragungszeit für einen Analogwert vom Analogmodul zum AS-i Master beträgt im ungünstigsten Fall für 2 Ausgänge 21 AS-i Zyklen. Die Übertragungszeit für die beiden Ausgänge kann wie folgt berechnet werden: = 21 * t AS-i...

  • Seite 52: Watchdog Und Peripheriefehler

    Gesamt Übertragung Watchdog und Peripheriefehler Erfolgt länger als 5 s kein Datenaustausch nach dem Slave-Profil 7.3 oder innerhalb von 50 ms kein Datentelegrammaufruf mit dem Analogmodul, so werden die Ausgänge dauerhaft auf 0 V bzw. 0 mA geschaltet. Das heißt, wird das Analogmodul an einen AS-i Master angeschlossen, der das Analogmodul zwar in den zyklischen Datenaustausch aufnimmt, das Analogmodul aber nicht mit Analogausgabewerten nach dem Slaveprofil 7.3 versorgt, so kommt es zum Ansprechen des...

  • Seite 53: Stromausgabe

    Beschreibung Ausgabemodule 4.2 Stromausgabe Stromausgabe 4.2.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 4-1 Einstellparameter Stromausgabe Einstellparameter Parameterbit Einstellmöglichkeiten P3 - P0 Ausgabebereiche: 2-Draht 1 1 1 0 ±20 mA 1 1 1 1 4 ... 20 mA 1 1 0 1 0 ...

  • Seite 54: Beschaltung

    Beschreibung Ausgabemodule 4.2 Stromausgabe 4.2.4 Beschaltung Belegung: 1: OUT 2: N.C. 3: GND 4: N.C. 5: FE Pin 5 (FE) der M 12 Buchse ist verbunden mit dem Metallblech der Montageplatte Bild 4-2 Beschaltung für Modul Stromausgabe 4.2.5 Stromausgabebereiche Bereich ±20 mA (Parametereinstellung 1110) Tabelle 4-3 Stromausgabe ±20 mA...
  • Seite 55 Beschreibung Ausgabemodule 4.2 Stromausgabe Bereich 0 ... 20 mA (Parametereinstellung 1101) Tabelle 4-4 Stromausgabe 0 ... 20 mA Ausgabewert Einheiten Bereich 0 ... 20 mA in % dez. hex. 0 mA 118,5149 32767 7FFF Überlauf 117,593 32512 7F00 23,52 mA 117,589 32511 7EFF...

  • Seite 56: Spannungsausgabe

    Beschreibung Ausgabemodule 4.3 Spannungsausgabe Spannungsausgabe 4.3.1 Parametereinstellungen Folgende Parameter lassen sich einstellen: Tabelle 4-6 Einstellparameter Spannungsausgabe Einstellparameter Parameterbit Einstellmöglichkeiten P3 - P0 Ausgabebereiche: 2-Draht 1 1 1 1 ±10 V 1 1 0 0 1 ... 5 V 1 1 1 0 0 ...

  • Seite 57: Beschaltung

    Beschreibung Ausgabemodule 4.3 Spannungsausgabe 4.3.4 Beschaltung Belegung: 1: OUT 2: N.C. 3: GND 4: N.C. 5: FE Pin 5 (FE) der M 12 Buchse ist verbunden mit dem Metallblech der Montageplatte Bild 4-4 Beschaltung für Module Spannungsausgabe 4.3.5 Spannungsausgabebereiche Bereich ±10 V (Parametereinstellung 1111) Tabelle 4-8 Spannungsausgabe ±10 V...
  • Seite 58 Beschreibung Ausgabemodule 4.3 Spannungsausgabe Bereich 0 ... 10 V (Parametereinstellung 1110) Tabelle 4-9 Spannungsausgabe 0 ... 10 V Ausgabewert Einheiten Bereich 0 ... 10 V in % dez. hex. 118,5149 32767 7FFF Überlauf 117,593 32512 7F00 11,76 V 117,589 32511 7EFF Übersteuerungsbereich 27649...

  • Seite 59: Konfigurieren, Parametrieren, Programmieren

    Konfigurieren, Parametrieren, Programmieren Dieses Kapitel zeigt an Beispielen, wie Sie mit AS-Interface Analogmodulen und bekannten AS-Interface Links und Mastern projektieren. Weitere Informationen finden Sie zum Download im Internet unter: http://support.automation.siemens.com oder Sie folgen dem Link zum jeweiligen Dokument. Tabelle 5-1 Übersicht...

  • Seite 60: Link Advanced, F-Link

    3. Wechseln Sie in das Register Konfiguration. 4. Hier finden Sie über die Schaltfläche Auswahl… den Slave-Auswahldialog. Unter den Entsprechenden Rubriken sind die Siemens-Produktbestellnummern auswählbar. Klicken Sie für Analogmodule auf K60 Kompaktmodule IP6X. Unter AI und AO können Sie ihr entsprechendes Analogmodul auswählen.

  • Seite 61: Weitere Informationen

    Konfigurieren, Parametrieren, Programmieren 5.1 LINK Advanced, F-Link Weitere Informationen Weitere Informationen dazu finden Sie im Hinweisfenster des Slave-Auswahldialogs. Für die ID1-Wert Einstellmöglichkeiten siehe auch Kapitel 3.3 Module mit Profil S7.A.9. AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...

  • Seite 62: Zyklisches Übertragen Der E/A-Daten

    Konfigurieren, Parametrieren, Programmieren 5.1 LINK Advanced, F-Link 5.1.1.2 Zyklisches Übertragen der E/A-Daten 7. Wählen Sie zyklische Analogdaten an. 8. Geben Sie die gewünschte, analoge Adresse ein, z. B. 256. Mit dem Optionskästchen Zyklische Analogdaten kann der Zugriff auf Analogdaten über Peripheriebefehle aus-/ eingeschaltet werden.
  • Seite 63 Konfigurieren, Parametrieren, Programmieren 5.1 LINK Advanced, F-Link Weitere Informationen Weitere Informationen beim Zugriff auf Analogwerte über Datensätze finden Sie im Handbuch SIMATIC NET DP/AS-Interface Link Advanced. • Kapitel 7.3.2 Auf AS-i Analogdaten zugreifen über azyklische Dienste. Beachten Sie dabei Tabelle 5-3, Abbildung der Analogwerte in den Datensätzen. Tabelle 5-3 Abbildung der Analogwerte in den Datensätzen Belegte Byte-Adressen für Analogwerte im Datensatz...

  • Seite 64: Systemeinbindung Über Gsd (Gilt Nur Für Link-Advanced)

    5.1.2.1 Projektieren Die GSD-Datei finden Sie im Internet abrufbar unter http://support.automation.siemens.com/WW/view/de/113250 Die Einbindung ist ausführlich im Handbuch SIMATIC NET DP/AS-Interface Link beschrieben. Bei der Projektierung über GSD-Datei werden die Ein- und Ausgänge der AS-i Slaves gemäß CLASSIC-Sortierung im Peripherieraum angesprochen (zyklische Übertragung E/A-Daten).
  • Seite 65 Konfigurieren, Parametrieren, Programmieren 5.1 LINK Advanced, F-Link Relevante Parameter Tabelle 5-4 Relevante Parameter bei Strom- und Spannungs-Eingabe Strom-Eingabe Spannungs-Eingabe Parameterbit Widerstand P3 P2 P1 P0 X X 1 1 4... 20 mA, 4-Draht ±10 V, 4-Draht Pt 100 Standard, 4-Draht X X 1 0 4...

  • Seite 66: Zyklisches Übertragen E/A-Daten (Nutzung "Slot-Mechanismus")

    Konfigurieren, Parametrieren, Programmieren 5.1 LINK Advanced, F-Link 5.1.2.2 Zyklisches Übertragen E/A-Daten (Nutzung „Slot-Mechanismus“) Die GSD bietet verschiedene Module an. Beispiel analoges Eingangsmodul 1. Wählen Sie z. B. ein ASi-1: 4 Word In-Modul aus. 2. Öffnen Sie den Eigenschaftendialog dieses Moduls 3.

  • Seite 67: Link 20E

    3. Wechseln Sie in das Register Konfiguration. 4. Hier finden Sie über die Schaltfläche Auswahl… den Slave-Auswahldialog. Unter den Entsprechenden Rubriken sind die Siemens-Produktbestellnummern auswählbar. Klicken Sie für Analogmodule auf K60 Kompaktmodule IP6X. Unter AI und AO können Sie ihr entsprechendes Analogmodul auswählen.
  • Seite 68 Konfigurieren, Parametrieren, Programmieren 5.2 Link 20E 5.2.1.2 Azyklisches Übertragen der E/A-Daten Im Programm greifen Sie über Datensatzzugriffe auf die Analogwerte zu. Beispiel für Analogeingangsmodul auf Adresse 1 und ein Analogausgangsmodul auf Adresse 5: Legen Sie einen Datenbaustein für die Eingangsdaten an, z. B. DB40 mit 8 Byte Länge. Legen Sie einen Datenbaustein für die Ausgangsdaten an, z.
  • Seite 69 Konfigurieren, Parametrieren, Programmieren 5.2 Link 20E Im weiteren Programm greifen Sie über Befehl L DB40.DBW 0 auf den Analogeingangswert des ersten Kanals zu (IN1 von AS-i Adresse 1) bzw. über Befehl T DB41.DBW 0 auf den Analogausgangswert des ersten Kanals (OUT1 von AS-i Adresse 5). Die weiteren Kanäle liegen auf den Folgeadressen, z.

  • Seite 70: Systemeinbindung Über Gsd

    5.2.1 beschriebene Weg nicht zur Verfügung steht. 5.2.2.1 Projektieren Die GSD-Datei finden Sie im Internet abrufbar unter http://support.automation.siemens.com/WW/view/de/113250 Die Einbindung ist allgemein im Handbuch DP/AS-Interface Link 20E, Kapitel 1.9.2 GSD-Datei importieren beschrieben. Kurzanleitung für Analogmodule mit Link 20E DPV1 GSD Achtung DPV0 GSD unterstützt keine Datensätze für Analogmodule.

  • Seite 71: Cp343-2P

    3. Öffnen Sie die Objekteigenschaften, z. B. Sie mit Doppelklick auf die Zeile 1A. 4. In Register Konfiguration finden Sie über die Schaltfläche Auswahl… den Slave- Auswahldialog. Unter den Entsprechenden Rubriken sind die Siemens- Produktbestellnummern auswählbar. Klicken Sie für Analogmodule auf K60 Kompaktmodule IP6X.

  • Seite 72: Übertragen Von E/A-Daten

    Konfigurieren, Parametrieren, Programmieren 5.3 CP343-2P 5.3.1.2 Übertragen von E/A-Daten Beispiel für Analogeingangsmodul auf Adresse 1 und ein Analogausgangsmodul auf Adresse 5, siehe Kapitel 5.2.1.2. Im Programm greifen Sie über Datensatzzugriffe auf die Analogwerte zu. Wenn auf andere AS-i Adressen zugegriffen werden soll, müssen die Datenbausteine evtl. entsprechend verlängert werden und andere Datensatznummern verwendet werden, siehe CP 343-2 / CP 343-2 P AS-Interface Master, Kapitel 2.3.1 Adressierung der Analogwerte von AS-i-Slaves.
  • Seite 73 Konfigurieren, Parametrieren, Programmieren 5.3 CP343-2P Weitere Informationen Siehe auch Handbuch SIMATIC NET CP 343-2 / CP 343-2 P AS - Interface Master • Kapitel 2.3 AS-i Analogwerte übertragen. Beachten Sie dabei die Tabelle 5-8, Abbildung der Analogwerte in den Datensätzen. Tabelle 5-8 Abbildung der Analogwerte in den Datensätzen Belegte Byte-Adressen für Analogwerte im Datensatz...

  • Seite 74: Aufrufschnittstelle

    Konfigurieren, Parametrieren, Programmieren 5.4 CP343-2 CP343-2 Achtung Der CP343-2 unterstützt keine Fast Analogmodule nach Profil 7.A.9 (3RK2207-.BQ50-0AA3 (K60 2I)). In den Baugruppen-Katalogen dürfen sie demnach nicht ausgewählt werden. 5.4.1 System mit SIMATIC STEP 7 ab V5.3 5.4.1.1 Projektieren Bei einem AS-Interface CP343-2 erfolgt in der HW-Konfig lediglich das einfügen des CP’s aus dem Katalog ins Rack.

  • Seite 75: Bedeutung

    Konfigurieren, Parametrieren, Programmieren 5.4 CP343-2 Bedeutung Mit diesem Aufruf wird ein Parameterwert für den angegebenen AS-i-Slave im CP 343-2 projektiert. Der Wert wird nichtflüchtig im EEPROM des CP 343-2 gespeichert. Der projektierte Parameter wird vom CP 343-2 nicht sofort an den AS-i-Slave übertragen. Erst nach einem Einschalten de Versorgungsspannung am CP 343-2 wird der projektierte Parameterwert bei der Aktivierung des AS-i-Slaves übertragen.
  • Seite 76 Konfigurieren, Parametrieren, Programmieren 5.4 CP343-2 // Hier M130.0 setzen, damit das FC-Kommando aktiviert wird CALL "ASi_3422" // Aufruf der Kommando-Schnittstelle ACT :=M130.0 // Kommando aktivieren STARTUP :=M116.0 // Baustein initialisieren LADDR :=MW110 // Basisadresse des CP343-2 SEND :=P#M 120.0 BYTE 3 // Sendepuffer (3 Byte) RECV :=MB123 // Empfangspuffer (1 Byte), hier nicht verwendet...

  • Seite 77: Bestellnummern

    Bestellnummern Bestellnummern Analogmodule A.1.1 Eingabemodule Bestellnummern Eingabemodule Jedem Modul liegen zwei Codierelemente bei. Tabelle A-1 Bestellnummern Eingabemodule Modulvariante MLFB Codierstellung 1, 2 Eingänge • Strommessung 3RK1207-1BQ40-0AA3 3RK2207-1BQ50-0AA3 • Spannungsmessung 3RK1207-2BQ40-0AA3 3RK2207-2BQ50-0AA3 • Thermowiderstand 3RK1207-3BQ40-0AA3 4 Eingänge • Strommessung 3RK1207-1BQ44-0AA3 • Spannungsmessung 3RK1207-2BQ44-0AA3 •...

  • Seite 78: A.1.2 Ausgabemodule

    Bestellnummern A.2 Zubehör A.1.2 Ausgabemodule Bestellnummern Ausgabemodule Jedem Modul liegen zwei Codierelemente bei. Tabelle A-2 Bestellnummern Ausgabemodule Modulvariante MLFB Codierstellung Stromausgabe 3RK1107-1BQ40-0AA3 Spannungsausgabe 3RK1107-2BQ40-0AA3 Montageplatten müssen separat bestellt werden (siehe Anhang A.2). Zubehör Tabelle A-3 Bestell-Nummern Zubehör Bezeichnung Bestell-Nummer Montageplatte lang für Schraubbefestigung 3RK1901-0CA00 Montageplatte lang für Hutschienenmontage 3RK1901-0CB00...

  • Seite 79: B Technische Daten

    Technische Daten Technische Daten Eingabemodule B.1.1 Allgemeine Daten und Eigenschaften Tabelle B-1 Allgemeine Daten und Eigenschaften Abmessungen L x B x H 153 x 60 x 29 mm Gewicht (mit Montageplatte) ca. 230 g AS-Interface Profil 3RK1207 3RK2207 E / A-Konfiguration (Hex) ID-Code (Hex)
  • Seite 80 Technische Daten B.1 Eingabemodule Tabelle B-1 Allgemeine Daten und Eigenschaften (Forts.) Anschluss der Sensoren über M 12 Buchse Erdung des Schirms über Pin 5 des M 12-Steckers möglich (siehe Kapitel 1, Seite 13) Erdung des Moduls über Montageplatte möglich Differenzeingänge Verarbeitung bipolarer Eingabesignale möglich Parametrierung verschiedener Messbereiche...

  • Seite 81: Spannungen, Ströme, Potentiale

    Technische Daten B.1 Eingabemodule B.1.2 Spannungen, Ströme, Potentiale Tabelle B-2 Spannungen, Ströme, Potentiale Spannungsversorgung Betriebsspannung 26,5 ... 31,6 V DC AS-i Verpolschutz AS-i Stromaufnahme aus AS-i bei U = 30 V typ. 50 ... 60 mA + max. 46 mA AS-i für Sensorversorgung bei U...

  • Seite 82: B.1.3 Einstellbare Parameter

    Technische Daten B.1 Eingabemodule B.1.3 Einstellbare Parameter Tabelle B-3 Einstellbare Parameter Signalfilterung mit Notch-Frequenz 50 Hz 60 Hz Glättung aufeinanderfolgender Messwerte ohne 1 Moduleinlesezyklus 8 Moduleinlesezyklen Messbereiche • Strommessung siehe Kapitel B.1.5 • Spannungsmessung siehe Kapitel B.1.6 • Widerstands- / Thermowiderstandsmessung siehe Kapitel B.1.7 1) nur bei 3RK1207 B.1.4...

  • Seite 83: B.1.5 Strommessung

    Technische Daten B.1 Eingabemodule B.1.5 Strommessung Tabelle B-5 Strommessung Bestell-MLFB 1, 2 Eingänge 3RK1207-1BQ40-0AA3 4 Eingänge 3RK1207-1BQ44-0AA3 2 Eingänge 3RK2207-1BQ50-0AA3 Parametrierbare Messbereiche Vierdrahtanschluss mit Differenzeingang ±20 mA (±23,52 mA max.) 4 ... 20 mA (+22,81 mA max.) Zweidrahtanschluss 4 ... 20 mA (+22,81 mA max.) Daten zur Auswahl des Gebers Eingangswiderstand des Moduls...

  • Seite 84: Thermowiderstand Pt 100 / Ni 100, Widerstandsmessung

    Technische Daten B.1 Eingabemodule B.1.7 Thermowiderstand Pt 100 / Ni 100, Widerstandsmessung Tabelle B-7 Thermowiderstand Pt 100 / Ni 100, Widerstandsmessung Bestell-MLFB 1, 2 Eingänge 3RK1207-3BQ40-0AA3 4 Eingänge 3RK1207-3BQ44-0AA3 Parametrierbare Messbereiche Vierdrahtanschluss Pt 100 Standardbereich Pt 100 Klimabereich Ni 100 Widerstandsmessung 0 ...

  • Seite 85: B.2 Ausgabemodule

    Technische Daten B.2 Ausgabemodule Ausgabemodule B.2.1 Allgemeine Daten und Eigenschaften Tabelle B-8 Allgemeine Daten und Eigenschaften Abmessungen L x B x H 153 x 60 x 29 mm AS-Interface Profil 3RK1107 E / A-Konfiguration (Hex) ID-Code (Hex) ID 2 (Hex) Anzahl der Ausgänge (Kanäle) Ausgabearten Stromausgabe...

  • Seite 86: Spannungen, Ströme, Potentiale

    Technische Daten B.2 Ausgabemodule B.2.2 Spannungen, Ströme, Potentiale Tabelle B-9 Spannungen, Ströme, Potentiale Spannungsversorgung Betriebsspannung 26,5 ... 31,6 V DC AS-i Verpolschutz AS-i Verlustleistung im Modul max. 2 W Potentialtrennung zwischen AS-i und Analogausgabe Spannungsfestigkeit max. 50 V B.2.3 Analogwertbildung Tabelle B-10 Analogwertbildung Übertragungszeit 7 AS-i Zyklen pro Ausgang...

  • Seite 87: B.2.5 Störunterdrückung, Fehlergrenzen

    Technische Daten B.2 Ausgabemodule B.2.5 Störunterdrückung, Fehlergrenzen Tabelle B-12 Störunterdrückung, Fehlergrenzen Übersprechen zwischen den Ausgängen >50 dB Gebrauchsfehlergrenze im gesamten Temperaturbereich ±1 % Grundfehlergrenze bei 25 °C ±0,8 % Temperaturfehler ±0,01 %/K Linearitätsfehler ±0,08 % Wiederholgenauigkeit, eingeschwungen, bei 25 °C ±0,1 % 1) bezogen auf full scale des Ausgabebereichs B.2.6...

  • Seite 88: B.2.7 Spannungsausgabe

    Technische Daten B.2 Ausgabemodule B.2.7 Spannungsausgabe Tabelle B-14 Spannungsausgabe Bestell-MLFB 3RK1107-2BQ40-0AA3 Parametrierbare Ausgabebereiche Zweidrahtanschluss ± 10 V 0 ... 10 V 1 ... 5 V Daten zur Auswahl der Last Ausgabebereiche: Nennwerte ±10 V Maximalwerte ±11,76 V Bürdenwiderstand min. 1 kΩ bei kapazitiver Last max.

  • Seite 89: B.3 Grundwerttabellen

    Technische Daten B.3 Grundwerttabellen Grundwerttabellen B.3.1 Grundwerte Pt 100 Folgende Tabelle zeigt die Grundwerte für Pt 100 Temperaturfühler. Tabelle B-15 Grundwerte Pt 100 Temp Temp Temp Temp Ω Ω Ω Ω in °C in °C in °C in °C -200 18,52 138,51 247,09...

  • Seite 90: B.3.2 Grundwerte Ni 100

    Technische Daten B.4 Abmessungen B.3.2 Grundwerte Ni 100 Folgende Tabelle zeigt die Grundwerte für Ni 100 Temperaturfühler. Tabelle B-16 Grundwerte Ni 100 Temp Temp Temp Temp Ω Ω Ω Ω in °C in °C in °C in °C 105,6 168,8 249,8 111,2 176,0...

  • Seite 91: Glossar

    Analogmodule nach dem Slave-Profil 7.3 sind keine A / B-Module und benötigen somit jeweils eine volle Adresse. D.h. es sind max. 31 Analogmodule nach dem Slave-Profil 7.3 an jeweils einem AS-i Master möglich. Analogmodule nach dem Slave-Profil 7.A.9 sind A / B-Module. Das heisst es sind max. 62 Analogmodule nach dem Slave-Profil 7.A.9 an jeweils einem „V3 Extended Master“...

  • Seite 92: Analogwertübertragung

    Glossar Analogwertübertragung Durch Entwicklung eines gesicherten Analogwertübertragungsprotokolls wurde es möglich, mit dem AS-Interface auch zeitunkritische Analogwerte zu übertragen. Das Verfahren ist   kompatibel mit bestehenden Mastern und Slaves. AS-i  Abkürzung, welche in diesem Handbuch für den Begriff AS-Interface verwendet wird. AS-Interface Das Aktuator-Sensor-Interface ist ein Vernetzungs-System für den untersten Bereich der Automatisierungsebenen.
  • Seite 93 CP 243-2 V2  Master für den Einsatz in einer SIMATIC S7-200 nach AS-i Spezifikation 2.1. Automatische Erkennung und Kommunikation mit Analogslaves nach Profil 7.3. CP 343-2  Master für den Einsatz in einer SIMATIC S7-300 nach AS-i Spezifikation 2.1.
  • Seite 94 Master nach AS-i Spezifikation 2.1 für den Einsatz in einem PROFIBUS-DP System z. B. SIMATIC S7 oder anderem PROFIBUS-DP V1-System. Automatische Erkennung und Kommunikation mit Analogslaves nach Profil 7.3. Masse Als Masse gilt die Gesamtheit aller untereinander verbundenen inaktiven Teile eines Betriebsmittels, die auch im Fehlerfall keine gefährliche Berührungsspannung annehmen...
  • Seite 95 Glossar Modulvariante Es gibt bei den Analogmodulen folgende verschiedene Module (Modulvarianten genannt): • Eingabemodule aufgeteilt in: Stromeingabe Spannungseingabe Widerstands- / Thermowiderstandsmessung • Ausgabemodule aufgeteilt in: Stromausgabe Spannungsausgabe Montageplatte Stellt die elektromechanische Verbindung zwischen Buskabel und Kompaktmodul her. Nennbereich Definierter normaler analoger Arbeits-Bereich, bei dem keinerlei Über- bzw. Untersteuerung auftritt.
  • Seite 96 Glossar Slave Der Slave ist ein passiver Teilnehmer und antwortet nur auf Anfrage des   Masters. Die Slaves sind die Schnittstellen zwischen dem übergeordneten Master und den   angeschlossenen Aktoren und Sensoren. Die Slaves übermitteln die Daten an den Master nur nach Aufruf durch diesen.

  • Seite 97: Index

    Index Index Abmessungen 79 Codierelement 12 Abschirmung 13 Codierung 40 Adressierbuchse 12 CP343-2 74 Adressierung 17 CP343-2P 71 Aktualisieren der Messwerte 26 Analog / Digital-Wandler 27 Analogwertbildung 86 Dichtung 18 Anschluss 85 Dichtungssatz 78 Anschluss Messwertgeber 79 Differenzeingänge 80 Anschlussart 87 Drahtbruch 37 Anzahl der Ausgänge 85 Drahtbrucherkennung 24...
  • Seite 98 Index Glättung 82 Spannungsausgabe - Blockschaltbild 56 Glättung des Messwertes 26 Spannungsausgabe - Technische Daten 56 Gleichtaktspannung 25 Spannungsausgabebereiche 57 Gleichtaktstörung 82 Spannungsmessbereiche 34 Grundfehlergrenze 82 Spannungsmessung 32 Grundwerte Ni 100 90 Spannungsmessung - Blockschaltbild 33 Grundwerte Pt 100 89 Spannungsversorgung 81 Grundwerttabellen 89 Status-LEDs 12...
  • Seite 99 Index Zeitverhalten Ausgangssprung 51 Zeitverhalten Eingangssprung 27 Zubehör 78 AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...
  • Seite 100 AS-Interface Analogmodule Handbuch, Ausgabe 11/2016, NEB333035201000/RS-AA/002...
