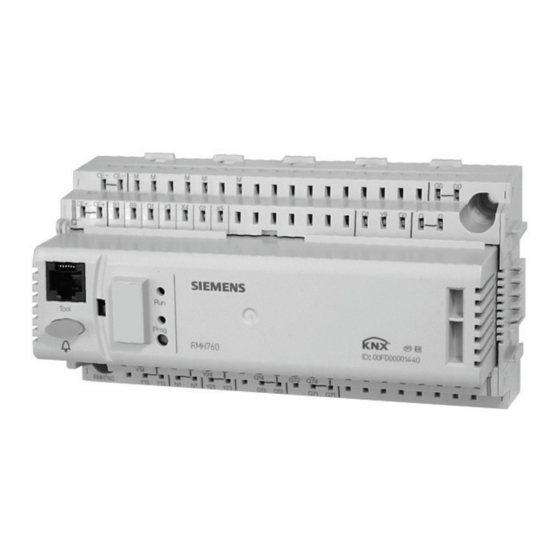

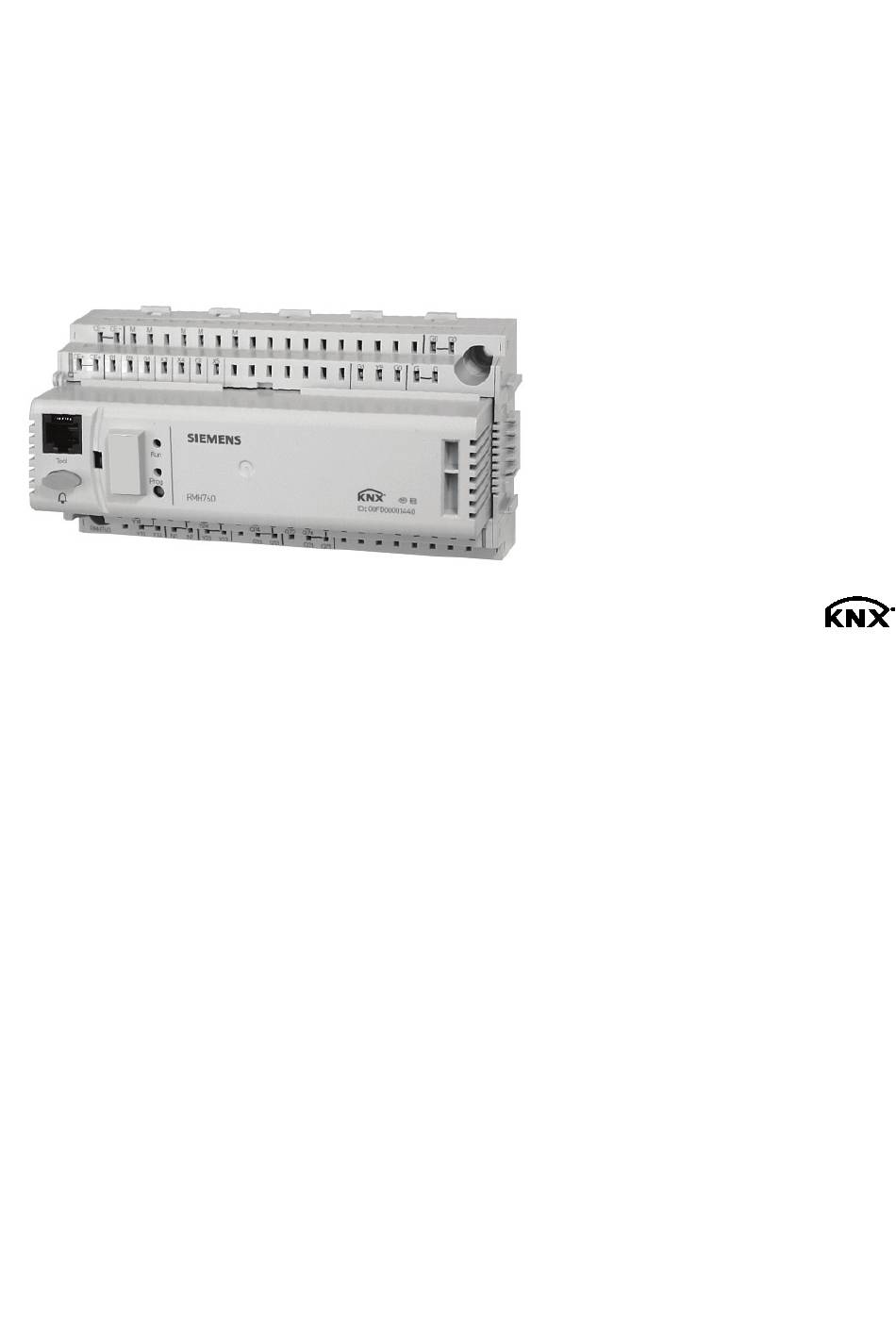

Seite 1 Synco Modularer Heizungsregler RMH760B inkl. Erweiterungsmodule RMZ782B, RMZ783B, RMZ787 und RMZ789 Basisdokumentation CE1P3133de Building Technologies 2017-09-29...
Seite 2: Inhaltsverzeichnis
Allgemeine Einstellungen ................38 Zeit und Datum ....................38 4.1.1 Wirkungsweise ....................38 4.1.2 Kommunikation ....................38 4.1.3 Störungsbehandlung ..................39 Wahl der Sprache ..................40 Wahl der Temperatureinheit ................40 2/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 3 Kesselbetriebsarten und Kesselsollwerte ............68 Freigeben und Sperren eines Kessels ............69 Testbetrieb und Inbetriebnahmehilfen ............69 6.5.1 2-Punktregelung für 1-stufigen Brenner ............70 6.5.2 2-Punktregelung für 2-stufigen Brenner ............71 3/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 4 Wärmebedarf und Wärmeanforderung ............98 8.5.1 Wärmeanforderung stetig ................99 8.5.2 Wärmeanforderung 2-Punkt................. 100 8.5.3 Wärmebedarfsausgänge................101 8.5.4 Wärmebedarfstransformatoren ..............101 Mischerregelung ..................101 8.6.1 Allgemeines ....................101 8.6.2 Leistungssteuerung..................101 4/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 5 Optimierungsfunktionen ................130 9.7.1 Optimierungsart ................... 130 9.7.2 Einschalt- und Ausschaltoptimierung ............131 9.7.3 Schnellabsenkung und Schnellaufheizung ..........132 Begrenzungs- und Schutzfunktionen ............133 9.8.1 Maximalbegrenzung der Raumtemperatur ..........133 5/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 6 Legionellenschutz im direkten Brauchwasser ..........164 10.6 Legionellenschutz ..................164 10.6.1 Grundlagen ....................165 10.6.2 Ablauf der Legionellenschutzfunktion ............165 10.6.3 Legionellenfunktion-Relais ................167 10.7 Primärregelung .................... 168 10.7.1 Primärtemperatur-Sollwert ................168 6/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 7 Grenzwert oben und Grenzwert unten ............192 11.2.4 Einschaltverzögerung / Ausschaltverzögerung ........... 192 11.2.5 Minimale Einschaltdauer ................193 11.2.6 Minimale Ausschaltdauer ................193 11.2.7 Anzeigewerte ....................193 11.2.8 Verdrahtungstest ..................193 11.2.9 Prioritäten ....................194 7/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 8 Universelle Störungseingänge ..............212 14.8.2 Analoger Störungseingang mit Grenzwertüberwachung ......214 14.9 Kommunikation .................... 215 14.10 Störungsrelais ....................215 14.11 Störungsanzeige ..................216 14.12 Löschen aller Störungsmeldungen .............. 217 14.13 Diagnosemöglichkeiten ................217 8/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 9 Hauptregler ....................248 17.2.5 Kessel ......................249 17.2.6 Logik ......................249 17.2.7 Komparatoren ....................249 17.2.8 Störungen ....................249 17.2.9 Zähler ......................249 17.2.10 Gerät ......................250 Stichwortverzeichnis ....................251 9/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Inhaltsverzeichnis 2017-09-29...
Seite 10: Übersicht
Bediengerät, aufsetzbar N3111 Bediengerät, abgesetzt RMZ791 N3112 RMZ792 KNX Bus-Bediengerät N3113 Raumgerät QAW740 N1633 Servicetool Servicetool OCI700.1 N5655 Servicegerät OCI702 A6V10438951 + Servicetool + ACS790 N5649 Web-Server Web-Server OZW772… N5701 10/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 1 Übersicht 2017-09-29...
Seite 11: System-Topologie
Steuerungs- und RDG.. RDF.. RDU.. Raumthermostat Überwachungsgerät RMU.. Universalregler RX.. Raum-Controller RMZ78.. Erweiterungsmodule OCI700.1 Servicegerät OZW772.. Web-Server OCI702 Servicegerät ACS790 Servicetool Gerätekombinationen Die möglichen Gerätekombinationen finden Sie im HIT. 11/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 1 Übersicht 2017-09-29...
Seite 12: Produktdokumentationen
Produktdokumentationen Die nachfolgend aufgeführten Produktdokumentationen geben in Ergänzung zu dieser Basisdokumentation ausführliche Informationen zum sicheren und sachgerechten Einsatz und Betrieb von Synco™ 700-Produkten in gebäudetechnischen Anlagen. Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Dokument Dokument Nr. Sortimentsbeschreibung HLK-Regler mit KNX-Schnittstelle...
Seite 13: Wichtige Hinweise
Gemäss Europäischer Richtlinie gilt das Gerät bei der Entsorgung als Elektro- und Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. • Entsorgen Sie die Geräte über die dazu vorgesehenen Kanäle. • Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 13/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 1 Übersicht...
Seite 14: Bedienung
LED "Run" für die Überwachung von Speisung und Adressierung; dabei bedeuten: LED leuchtet: Speisespannung vorhanden, Adressierung erfolgreich LED blinkt: Speisespannung vorhanden, Regler hat noch keine gültige KNX-Adresse LED aus: Keine Speisespannung vorhanden 14/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 2 Bedienung 2017-09-29...
Seite 15: Bedienung Mit Bediengerät
Drücken: Störung quittieren bzw. entriegeln Wird ein Bedienelement betätigt, schaltet die Hintergrundbeleuchtung der Anzeige automatisch ein. Nach einer Ruhezeit von 30 Minuten schaltet sie aus und die Startseite erscheint. 15/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 2 Bedienung 2017-09-29...
Seite 16: Bedienebenen
Die Einstellebene ist menümässig aufgebaut. Hier können Datenpunkte gelesen und/oder deren Werte geändert werden. Mit der Taste "INFO" können Menü-Erläuterungen zu den einzelnen Datenpunkten abgerufen werden. Die Informationen bleiben solange sichtbar wie die Taste gedrückt bleibt. 16/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 2 Bedienung 2017-09-29...
Seite 17: Zugriffsrechte
Das Passwort kann mit der Anlagen-Bediensoftware ACS7… geändert werden. Fernheizparameter Diese Parameter können vom Fernheizwerk vorgegeben werden. Nach der Eingabe des entsprechenden Passwortes können die Einstellungen für die Rücklauftemperatur-Maximalbegrenzung sowie der Impulsbegrenzungen vorgenommen werden. 17/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 2 Bedienung 2017-09-29...
Seite 18: Inbetriebnahme
Auf den Zeilen Position 1 bis Position 4 wird gewählt bzw. angezeigt, welches Position Erweiterungsmodul notwendig ist. Wenn für den gewählten Anlagentyp ein Erweiterungsmodul vorgesehen ist, ist dieses bereits vorkonfiguriert. Die Anzeige "---" bedeutet, dass kein Modul konfiguriert ist. 18/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 19: Einstellung Anlagentyp
Je nach Anlagentyp variiert dabei der Default-Brauchwasser-Anlagentyp. Anlagentyp Werkeinstellung Brauchwasser-Anlagentyp H0-x, H2-x, H3-x, H4-x BW 2 H1-x BW 4 H5-x BW 3 H6-x BW 6 Hinweis BW = Brauchwasser (gilt im ganzen Dokument CE1P3133de) 19/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 20 A2.Q1/Q2 A2(2) A2(1) Brauchwasserkreis (BW 2) H0-7 H0-7 N.X2 N.X1 A2.X1 A2.X1 Heizkreis A3.X2 A3.X1 N.Q3 A2.Q3 A2.Q3 A3.Q5 A2(1): Heizkreis A2.Q1/Q2 N.Q1/Q2 A2.Q1/Q2 A3.Q1/Q2 A2(2): Heizkreis A2(1) A2(2) 20/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 21 A3.Q5 A2(1): Heizkreis A2.Q1/Q2 A2.Q1/Q2 A3.Q3 N.X1 A3.Q1/Q2 A2(2): Heizkreis N.X3 N.Q1/Q2 A2(1) A2(2) Bedarfsgeführter Vorregler mit H2-0 H2-0 Mischer und Umwälzpumpe; N.X1 Speisung von externen N.Q3 Verbrauchern N.Q1/Q2 21/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 22 H3-0 H3-0 stufigem Brenner und Kesselpumpe N.X1 N.Q3 N.X3 N.Q5 Kesseltemperaturregelung H3-1 H3-1 Brauchwasserkreis mit N.X1 A3.X2 A3.X1 mischergeregeltem A3.Q5 N.Q3 Speichervorlauf und Ladepumpe N.X3 A3.Q1/Q2 N.Q5 (BW 2) 22/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 23 A3.Q5 N.Q3 Speichervorlauf und Ladepumpe N.X3 A3.Q1/Q2 N.Q5 (BW 2) N.Q1/Q2 Kesseltemperaturregelung H4-2 H4-2 N.X2 A2.X1 Witterungsgeführte N.X1 A2.Q3 Heizkreisregelung mit Mischer und N.Q3 A2.Q1/Q2 Umwälzpumpe N.X3 N.Q5 N.Q1/Q2 23/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 24 N.X1 A2.X1 Heizkreis A2.Q3 N.Q3 N.X3 A2.X3 N.Q1/Q2 A2.Q1/Q2 Brauchwasserkreis (BW 3) H5-5 H5-5 N.X2 A3.X4 N.X1 A2.X1 Heizkreis A3.X2 N.Q3 A2.Q3 Heizkreis N.X3 A2.X3 A3.Q3 A3.Q1/Q2 N.Q1/Q2 A2.Q1/Q2 24/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 25 Konfigurierbarer Eingang für Hauptregelgrösse (z.B. Vorlauftemperatur) Konfigurierbarer Eingang für Hilfsregelgrösse (z.B. Aussentemperatur) Konfigurierbarer Eingang für Hilfsregelgrösse (z.B. Rücklauftemperatur) Konfigurierbarer Eingang für Hilfsregelgrösse (z.B. Speichersekundärvorlauffühler) Konfigurierbarer Eingang für Hilfsregelgrösse (z.B. Speichersekundärvorlauffühler) 25/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 26: Fühlerzuordnung
Mixing Valve Heating Circuit x (x = 1…3) Mischerventil Heizkreis x (x = 1…3) VlvRtMx Return Mixing Valve Boiler Kesselrücklaufmischer VlvDhwCons Consumer Mixing Valve Domestic Hot Water Verbrauchermischer Brauchwasser VlvShOff Shut Off Valve Boiler Drosselklappe Kessel 26/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 27: Klemmenzuordnung Und Eigenschaften Der Ausgänge
Mit dem Erweiterungsmodul RMZ789 stehen vier Mischerausgänge (für 2 Mischer) zur Verfügung, bei denen ein RC-Entstörglied aktiviert werden kann. Universalmodul RMZ787 Die Ausgänge des Erweiterungsmoduls RMZ787 können nicht als Dreipunktausgang verwendet werden. 27/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 28: Kurzbezeichnungen Für Grundmodul Und Erweiterungsmodule
A2.Q2 A2.Q3 A2.Y1 A2.Q1 A2.Q2 A2.Q3 A3.Y1 A3.Q1 A3.Q2 A3.Q3 A3.Q4 A3.Q5 A7.Q1 A7.Q2 A7.Q3 A7.Q5 A9.Y1 A9.Y2 A9.Q1 A9.Q2 A9.Q3 A9.Q4 A9.Y1 A9.Y2 A9.Q1 A9.Q2 A9.Q3 A9.Q4 3133W01_H_de_a 28/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 29: Funktionsblöcke
Bezeichnung im Schema RMZ783B Primär-Vorlauffühler A3.X1 Speicherfühler oben A3.X2 RMZ782B(1) Vorlauffühler A2.X1 RMZ782B(2) Vorlauffühler A2.X1 Ausgänge Modul Ausgangsgrösse Klemme Bezeichnung im Schema RMZ783B Dreipunkt-Primärmischer Q1 und Q2 A3.Q1/Q2 Primärpumpe A3.Q5 29/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 30: Erweiterungsmodule
Am Regler sind maximal 4 Erweiterungsmodule zulässig. Von den Modultypen module pro Typ RMZ783B (Brauchwasser) und RMZ787 (Universal) kann maximal 1 Modul eingesetzt werden; vom Heizkreismodul RMZ782B und vom Universalmodul RMZ789 maximal je 2 Module. 30/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 31: Grundkonfiguration
In der Zusatzkonfiguration können zusätzliche Ein- und Ausgänge mit Funktionen Ausgänge belegt werden. Wenn die maximale Anzahl Erweiterungsmodule nicht ausreicht, müssen Teile der Anlage auf einen zweiten RMH760B verdrahtet und konfiguriert werden. 31/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 32: Zusatzkonfiguration
* Hier stehen die freien Dreipunkt-Ausgänge zur Auswahl. Die zur Auswahl stehenden freien Klemmenpaare hängen von der bereits vorgenommenen Konfiguration und den konfigurierten Erweiterungsmodule ab (siehe Abschnitt 3.2.2 "Klemmenzuordnung und Eigenschaften der Ausgänge"). 32/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme...
Seite 33: Konfiguration Der Universellen Ein- Und Ausgänge
Passive Temperatursignale Pt1000 −50…+400 °C Aktive Signale DC 0…10 V Wählbar. Einzugeben sind ein unterer und ein oberer Grenzwert Passive Temperatursignale NTC575* −50…+500 °C * Nur für die Aussentemperatur 33/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 34 Jedem digitalen Eingang kann vorgegeben werden, welches die Ruhestellung ist: Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Eingänge > ….X… Bedienzeile Bereich Werkeinstellung Ruhestellung Offen / Geschlossen Offen 34/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 35: Verdrahtungstest
Einstellbare Werte / Anzeige / Bemerkung Vorlauftemperatur-Istwert Anzeige des aktuellen Messwertes Hauptmenü > Inbetriebnahme > Verdrahtungstest > Heizkreis 1 (bzw. 2 oder 3) > Ausgänge Bedienzeile Stellungen Heizkreispumpe Aus / Ein 35/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 36: Inbetriebnahme Beenden
Anzeige des Jahres, in dem der Inbetriebnahme-Datensatz in den Reglerspeicher geschrieben wurde Hauptmenü > Datensicherung Einstellung Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Wiederherstellen Achtung! Neue Konfiguration Speichern Achtung! Gespeicherte Daten werden überschrieben. 36/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 37: Geräte-Informationen
Wenn im Menü Grundkonfiguration für den Anlagentyp die alte oder eine neue Rücksetzung der Standardanwendung geladen wird, erlischt der Stern und in der Zeile Anlagentyp Kennzeichnung angepasst erscheint Nein. Es folgt eine Neu-Konfiguration auf der Basis der gewählten Anwendung. 37/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 3 Inbetriebnahme 2017-09-29...
Seite 38: Allgemeine Einstellungen
Folgende Einstellungen für den Uhrzeitbetrieb sind möglich: • Autonom (sendet nicht und empfängt nicht) • Uhrzeit ab Bus: Uhrzeit-Slave (empfängt das Synchronisationssignal vom Bus) • Uhrzeit an Bus: Uhrzeit-Master (sendet das Synchronisationssignal auf Bus) 38/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 4 Allgemeine Einstellungen...
Seite 39: Störungsbehandlung
5001 Systemzeitausfall Nicht dringende Meldung; muss nicht quittiert werden 5002 >1 Uhrzeitmaster Nicht dringende Meldung; muss quittiert werden 5003 Ungültige Uhrzeit Nicht dringende Meldung; muss nicht quittiert werden 39/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 4 Allgemeine Einstellungen 2017-09-29...
Seite 40: Wahl Der Sprache
Der Kontrast der Anzeige und damit die Lesbarkeit kann der aktuellen Umgebung angepasst werden. Hauptmenü > Inbetriebnahme > Einstellungen > … oder Einstellung Hauptmenü > Einstellungen > Gerät Bedienzeile Bereich Werkeinstellung Kontrast 0…100 % 50 % 40/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 4 Allgemeine Einstellungen 2017-09-29...
Seite 41: Texteingaben
Störungseingang 1 Max. 20 Zeichen [Stör’eing. 1]Stör’g Störungseingang 2 Max. 20 Zeichen [Stör’eing. 2]Stör’g Störungseingang 3 Max. 20 Zeichen [Stör’eing. 3]Stör’g Störungseingang 4 Max. 20 Zeichen [Stör’eing. 4]Stör’g 41/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 4 Allgemeine Einstellungen 2017-09-29...
Seite 42: Elektronische Visitenkarte
Alle anderen vom Benutzer eingegebenen Texte wie Menütexte, Störungstexte usw. können in der Passwortebene zurückgesetzt werden: Hauptmenü > Einstellungen > Texte Bedienzeile Bereich Werkeinstellung Texte zurücksetzen Nein / Ja 42/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 4 Allgemeine Einstellungen 2017-09-29...
Seite 43: Allgemeine Funktionen, Grundlagen
Die Empfänger werden als Slave eingestellt. Heizkreis- und Brauchwasserkreis-Schaltuhren können nicht miteinander kommunizieren und somit nicht im Master-Slave-Betrieb zusammenarbeiten. Ebenfalls sind die Master-Slave-Einstellungen bei den Heizkreisen und beim Brauchwasser unterschiedlich. 43/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 44: Einträge
Normal / Reduziert Ab 05:00 Normal Ab 22:00 Reduziert Sonntag Normal / Reduziert Ab 05:00 Normal Ab 22:00 Reduziert Sondertag Normal / Reduziert Ab 05:00 Normal Ab 22:00 Reduziert 44/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 45 Sind für einen Tag alle Einträge eingegeben, kann dieses Tagesprogramm auf andere Tage kopiert werden. Es kann wahlweise auf Montag bis Freitag, Montag bis Sonntag oder auf einzelne Wochentage kopiert werden. 45/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen...
Seite 46: Störungsbehandlung
Ist der Regler über den Bus mit anderen Reglern verbunden, so kann das Ferien- bzw. Sondertag-Programm anderen Reglern zur Verfügung gestellt werden (Master), oder es kann von einem anderen Regler übernommen werden (Slave). 46/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies...
Seite 47: Ferien
Brauchwasser separat eingestellt werden. Für die Heizkreise sind folgende Betriebsarten wählbar: • Economy • Schutzbetrieb Für die Brauchwasserbereitung sind wählbar: • Auto • Normal • Reduziert • Schutzbetrieb 47/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 48: Sondertage
Sondertag auch während den Ferien vorgegeben werden. Hinweis Nachdem die Ferienperiode bzw. der Sondertag beendet ist, geht der Betrieb wieder nach dem normalen Wochenprogramm weiter. In dieser Übergangsphase ist es 48/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen...
Seite 49: Steuereingänge Für Ferien Und Sondertage
Erwartet der Regler ein Ferien/ Sondertag-Signal vom Bus und dieses wird nicht gesandt, erfolgt eine Störungsmeldung Ferien-/S’tagsprogr’ausfall HK 1 (bzw. HK 2 oder HK 3 oder BW). Es werden die Betriebsarten vom Wochenprogramm ohne Berücksichtigung von Ferien/Sondertag-Einträgen verwendet. 49/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 50: Anlagenfrostschutz
Aus / Ein Anlagenfrostschutz Zirk’pumpe Aus / Ein Hauptmenü > Einstellungen > Vorregler > Begrenzungen Hauptmenü > Einstellungen > Hauptregler > Begrenzungen Bedienzeile Bereich Werkeinstellung Anlagenfrostschutz Aus / Ein 50/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 51: Pumpennachlauf Und Mischernachlauf
Um bei Anlagen ohne systeminternen Wärmeerzeuger ebenfalls einen Nachlauf zu erreichen, kann der Nachlauf auch bei den Verbrauchern eingestellt werden. Hauptmenü > Einstellungen > Schutzfunktionen Bedienzeile Bereich Werkeinstellung Verbraucher-Nachlaufzeit 0…60 min 6 min 51/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 52: Pumpenkick Und Ventilkick
Sind mehrere Pumpen vorhanden, werden sie nacheinander gekickt. Nach dem Kick- Ende einer Pumpe wird die nächste Pumpe nach einer Pause von 30 Sekunden gekickt. Der Ventilkick wirkt nicht auf die Absperrklappe des Kessels. 52/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies...
Seite 53: Wärmebedarf Und Leistungssteuerung
Wärmebedarfssignal vorrangig behandelt werden. Diese Temperaturanforderung wird deshalb die bestimmende Grösse sein. Bei der Brauchwasserbereitung kann zudem parametriert werden, ob der Wärmebedarf während der Brauchwasserbereitung als maximaler Wert oder normal ausgewertet werden soll. 53/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 54: Leistungssteuerung
Hauptmenü > Einstellungen > Hauptregler > Mischerregler Hauptmenü > Einstellungen > Vorregler > Mischerregler Bedienzeile Bereich Werkeinstellung Sperrsignalverstärkung* 0…200 % 100 % * Die Sperrsignalverstärkung gilt sowohl für kritische als auch unkritische Sperrsignale. 54/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 55: Mischerregelung
Hauptmenü > Einstellungen > Hauptregler > Mischerregler Hauptmenü > Einstellungen > Kessel > Rücklaufregelung Bedienzeile Bereich Werkeinstellung Antriebslaufzeit 1…600 s Von diversen P-Band Xp 1…100 K Einstellungen abhängig Nachstellzeit Tn 0…600 s 55/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 56: Einstellhilfen
P-Band: Xp = 2 × Tu / Tg × 2 × Tu / Tg × Ksmax ∆ ∆y × 100 % ≈ Nachstellzeit Tn = 3 × Tu 56/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 57: Einstellung Ohne Sprungantwort
Effektive Laufzeit des Stellantriebes (0…100 % Hub) messen und eingeben. Verbessert sich das Verhalten nicht merklich: P-Band Xp verkleinern B Langer Anfangsimpuls und danach viele kurze Impulse: Nachstellzeit Tn verkleinern 57/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen...
Seite 58: Steuersignal
Stellung befindet. Dieser Synchronisationsimpuls wird alle 20 Minuten während einer Minute wiederholt, wenn kein Sollwert einer Heizgruppe ansteht. Falls eine Stellungsänderung notwendig wird, wird der Synchronisationsimpuls sofort abgebrochen. 58/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 59: Pumpensteuerung Und Zwillingspumpen
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Zwillingspumpe Hauptmenü > Einstellungen > Brauchwasser > Primär-Zwillingspumpe (bzw. Sekundär- Zwillingspumpe oder Zirkulations-Zwill'gspumpe) Hauptmenü > Einstellungen > Vorregler > Zwillingspumpe Hauptmenü > Einstellungen > Hauptregler > Zwillingspumpe 59/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 60: Umschaltlogik
Der Wechsel von Pumpe A auf Pumpe B erfolgt mit einer zeitlichen Überlappung, z.B. Verzögerung um einen geräuscharmen Wechsel vorzunehmen. Die abzuschaltende Pumpe läuft während der eingestellten Zeit nach: 60/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen...
Seite 61: Überlastmeldung Und Strömungsüberwachung
Heizkreispumpe B des Heizkreises 1 hat Strömung Strömungsstörung [Heizkreis 1 Pumpe] 2530 Heizkreispumpe(n) des Heizkreises 1 hat Störung Störung; Teilanlagenstopp Eine vollständige Liste mit Fehlermeldungen ist im Abschnitt 16.1 "Störungsnummernliste" enthalten. 61/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 5 Allgemeine Funktionen, Grundlagen 2017-09-29...
Seite 62: Kesselregelung
1. 2. Blockschema TRtBo ReleaseBo InFgMsm BoCtrl BoPuEr BoPuEr_B BoPuErFlow Error ErBu BuFb Er1 (WloLeDet) BuSt1 BuSt2 Er2 (PMaxMon) BuMdlt Er3 (PMinMon) BoSetpt BoPu ShOffVlvFb BoPu_B VlvShOff BuFb VlvRtMx ShOffVlvFb 62/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 63: Konfiguration
Hier kann der 1-stufige zum 2-stufigen oder modulierenden Brenner erweitert und mit Absperrklappe, Zwillingspumpe, Abgasfühler und diversen Rückmeldungs- und Störungssignalen ergänzt werden. Natürlich können auch Anlagentypen H3-x mit einem Mischer für die Rücklaufhochhaltung ergänzt werden. 63/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 64: Rücklauffühler
Rückmeldung vorliegt. Ohne konfigurierte Rückmeldung wird der Brennerbetriebstundezähler beim Start der die Stufe 1 gestartet. Dadurch wird auch die Vorlüftzeit etc. miterfasst. Siehe dazu auch Abschnitt 6.9 "Kesselstörung". 64/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 65: Brennertypen
Wenn keine Brennersteuerung gewünscht wird, kann an Stelle eines Brenners auch der DC 0…10 V-Ausgang für die Sollwertführung eines Kessels verwendet werden. In diesem Falle wird nicht auf die Kesseltemperatur geregelt, sondern der Kesselsollwert wird in Abhängigkeit der Bedarfsanforderungen geführt. 65/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 66: Kesselhydraulik
Die Einfachpumpe oder die Zwillingspumpe kann mit einem Störungseingang und/oder einem Durchflussschalter überwacht werden. Einzelheiten dazu siehe Abschnitt 5.8 "Pumpensteuerung und Zwillingspumpen". Kesselpumpe B Kesselpumpe B für Kessel-Zwillingspumpen Absperrorgan 66/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 67 Einschaltverzögerungszeit zunächst die Pumpe eingeschaltet; anschliessend wird die Brenner-Einschaltverzögerungszeit abgewartet, bis der Brenner freigegeben wird. Die eingestellte Nachlaufzeit wirkt auf die Kesselpumpe und das Absperrorgan (Einstellung der Nachlaufzeit siehe Abschnitt 6.6.4 "Kesselüberhitzungsschutz"). 67/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 68: Kesselbetriebsarten Und Kesselsollwerte
Auf der Infoebene können Kesseltemperatur-Sollwert und Kesseltemperatur-Istwert abgerufen werden. Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Kessel > Betriebseinstellungen Bedienzeile Bereich Werkeinstellung Sollwertüberhöhung 0…50 K 68/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 69: Freigeben Und Sperren Eines Kessels
Modulationswert Testbetrieb 0…100 % Kesseltemperatur-Istwert Messwert Der Testbetrieb wird nicht automatisch beendet (keine Time-out-Überwachung!). Achtung Die Übersteuerung der Eingänge soll nur vom Fachpersonal und nur in begrenztem Zeitraum vorgenommen werden! 69/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 70: 2-Punktregelung Für 1-Stufigen Brenner
Steigt die Kesseltemperatur um die halbe Schaltdifferenz über den Sollwert, schaltet der Brenner aus. TBoSetpt + SDBo TBoSetpt TBoSetpt - SDBo SDBo Kesselschaltdifferenz Zeit Kesseltemperatur TBoSetpt Kesseltemperatur-Sollwert Brennersteuersignal 70/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 71: 2-Punktregelung Für 2-Stufigen Brenner
Kesseltemperatur um den Einstellwert Delta Kesseltemp.max. (Stufe 2) (siehe Abschnitt 6.6.12 "Schutz vor Druckschlägen") der maximalen Kesseltemperatur genähert hat. Beim Überschreiten der maximalen Kesseltemperatur wird auch die Grundstufe ausgeschaltet und die Stufe 2 wird gesperrt. 71/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 72 Ausschaltpunkt, baut er es ab. Dabei wird die Dauer sowie die Differenz zwischen Ausschaltpunkt und Kesseltemperatur aufsummiert. °C TBuOffPt TBoSetpt TBuOnPt reset Rückstellintegral Kesseltemperatur-Istwert Zeit TBoSetpt Kesseltemperatur-Sollwert t reset Zeit bis Rückstellung TBuOffPt Brenner-Ausschalttemperatur TBuOnPt Brenner-Einschalttemperatur 72/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 73: Regelung Für Modulierende Brenner
150 s Vorhaltezeit Tv 0…30 s 20 s Modulierende Brenner arbeiten nur oberhalb einer gewissen Grenze modulierend. Für normale Gebläsebrenner ist die Grenze bei ungefähr 30…40 % der Nennleistung. 73/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 74 Ausgangsposition fährt und damit nur mit der Leistung der Grundstufe geheizt wird. Das Wegschalten bzw. Sperren der Modulation erfolgt gleichzeitig mit dem Übergang der Grundstufe in den Taktbetrieb. Der Klappenantrieb wird wiederum, sofern nicht bereits erfolgt, vom Regler zugefahren. 74/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 75: Einstellungen
Eine Einstellung von Xp = 20 erzeugt bei einer Soll-Istwertabweichung von 20 °C eine Stellgrösse, welche der eingestellten Laufzeit des Klappenantriebes entspricht. Nachstellzeit Tn Die Nachstellzeit beeinflusst das Integral-Verhalten des Reglers. 75/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 76 Xp in Schritten von ca. 25 % des vorhergehenden Wertes verkleinern Tv in Schritten von 1…2 Sekunden verkleinern (ist der Wert 0 erreicht, so hat der Regler PI-Verhalten) Genügt dies nicht: Tn in Schritten von 10…20 Sekunden verkleinern 76/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 77: Externe Kesseltemperaturregelung
Frostschutz (Freigabe-Eing. Aus) Ein / Aus Frostschutz (Freigabe-Eing. Aus) Ein / Aus Kesselanfahrentlastung Ein / Aus Kesselanfahrentlastung Pumpe Ein / Pumpe Aus Pumpe Ein Delta Kesseltemp.max (Stufe 2) 0…10 K 77/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 78: Maximalbegrenzung Der Kesseltemperatur
Der Regler berechnet aufgrund des Kesseltemperaturgradienten den Brennereinschaltpunkt, damit die minimale Kesseltemperatur nicht unterschritten wird. Bei ausgeschalteter Funktion schaltet der Regler den Brenner bei der minimalen Kesseltemperatur TBoMin ein. 78/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 79: Kesselüberhitzungsschutz
Eingabe Wirkung Frostschutzfunktion wirkt Frostschutzfunktion wirkt nicht 6.6.7 Anlagenfrostschutz Kesselpumpe Hier kann eingestellt werden, ob der Anlagenfrostschutz auf die Kesselpumpe wirken soll. Einzelheiten zum Anlagenfrostschutz siehe Abschnitt 5.3 "Anlagenfrostschutz". 79/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 80: Kesselanfahrentlastung
Mit dieser Einstellung wird der Kessel auf der minimalen Kesseltemperatur betrieben, Kesselabschaltung wenn eine Wärmeanforderung von einem Wärmeabnehmer vorhanden ist. Wenn keine Wärmeanforderung vorhanden ist, kann der Kessel unter die minimale Kesseltemperatur auskühlen. 80/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 81: Kesselfrostschutz
Brauchwasserladung und, falls vorhanden, eine Zubringerpumpe ausgeschaltet bzw. reduziert werden. Mit der Einstellung "Unkritisch" (unkritische Sperrsignale) kann erreicht werden, dass die Brauchwasserbereitung, die Vorregelung und die Zubringerpumpe durch die Rücklaufhochhaltung nicht beeinflusst werden. 81/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 82: Rücklaufhochhaltung Mit Bypasspumpe
Rücklauftemperatur-Minimalgrenzwert liegt oder keine Wärmeanforderung vorhanden ist. TBoR TBoRmin+SDByP TBoRmin t [min] TiOverrunCnsm Brenner Bypasspumpe SDByP Schaltdifferenz der Bypasspumpe Zeit Kesseltemperatur TBoR Kesselrücklauftemperatur TBoRmin Minimalgrenzwert der Kesselrücklauftemperatur TiOverrunCnsm Verbraucher-Nachlaufzeit 82/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 83 Einstellung möglich wird. Ohne konfigurierten Rücklauftemperaturfühler wird eine Störungsmeldung angezeigt. Wenn zwar ein Rücklauftemperaturfühler konfiguriert, aber keine Rücklauftemperatur- Begrenzung eingestellt ist, wird der Fühler nur für Anzeigezwecke verwendet. 83/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung...
Seite 84: Schutz Vor Druckschlägen
Grenzwertes eine Störungsmeldung generiert. Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü Einstellungen > Kessel > Störungseinstellungen > Abgastemp.-Überwachung > Bereich Werkeinstellung Bedienzeile Abgastemperatur-Grenzwert ---- / 0…400 °C ---- °C 84/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 85: Maximalwertüberwachung Und Kessel-Stopp
• Brennerstörung • Kesselpumpen-Störung • Störung der Absperrklappe (fehlende Rückmeldung) • Überschreiten der maximalen Abgastemperatur (falls Anlagenstopp gewünscht) • Einer der drei digitalen Störungseingänge meldet eine Störung • Defekter Kesseltemperaturfühler 85/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 86: Störungseinstellungen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Kessel > Störungseinstellungen > Störung Brenner Bedienzeile Bereich Werkeinstellung Störungsquittierung Keine / Quittieren / Quittieren Quittieren und Entriegeln 86/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 87 Hauptmenü > Einstellungen > Kessel > Störungseinstellungen > Abgastemp.-Überwachung Bedienzeile Bereich Werkeinstellung Abgastemperatur-Grenzwert ---- / 8…400 °C ---- °C Störungswirkung Kein Stopp / Stopp Kein Stopp Störungspriorität Dringend / Nicht dringend Nicht dringend 87/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 88: Brennerbetriebsstunden-Zähler Und Brennerstart-Zähler
Dringende Meldung; muss quittiert und Rückmeldung entriegelt werden. Wirkung ist parametrierbar; Werkeinstellung: "Stopp" (Kesselstopp) Kesselstörungen Nummer Text Wirkung 2321 Kessel Wassermangel Priorität, Wirkung und Quittierung sind parametrierbar. Werkeinstellung: "Dringend". Kesselstopp, 88/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 89: Textbezeichnung Für Kessel
Menü und in der Info-Anzeige. 6.13 Diagnosemöglichkeiten Hauptmenü > Kessel > Eingänge / Sollwerte Eingänge / Sollwerte Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Freigabe-Eingang Kesseltemperatur-Istwert Kesseltemperatur-Sollwert Rücklauftemperatur-Istwert Rücklauftemperatur minimal 89/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 90 Sollwertführung Kesselpumpe Kesselpumpe B Absperrklappe Mischerpos. Rücklaufhochhaltung Hauptmenü > Kessel > Begrenzungen Begrenzungen Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Kesseltemperatur maximal Kesseltemperatur minimal Kesselanfahrentlastung Kesselrücklauftemp. min Brennerlaufzeit minimal 90/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 6 Kesselregelung 2017-09-29...
Seite 91: Wärmebedarf Und Wärmeanforderungen
Vorregler Hauptregler Vorregler Hauptregler Der interne Heizkreis und der interne Brauchwasserkreis sind auf den Hauptregler aufgeschaltet. Eine Aufschaltung auf den Vorregler bedingt den Einsatz eines zweiten Gerätes. 91/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 7 Wärmebedarf und Wärmeanforderungen 2017-09-29...
Seite 92: Wärmebedarfsausgänge
Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Hauptregler > Wärmebedarfsrelais Bedienzeile Bereich Werkeinstellung Grenzwert Wärmebedarf Ein 0…140 °C 20 °C Grenzwert Wärmebedarf Aus 0…140 °C 15 °C 92/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 7 Wärmebedarf und Wärmeanforderungen 2017-09-29...
Seite 93: Wärmebedarfs-Transformator
Einschalt- bzw. Ausschaltschwelle definiert werden. Ab Werk gilt: • Erst wenn die Ventilstellungen >10 % sind, wird ein Wärmebedarf berechnet. • Sind die Ventilstellungen aller Verbraucher <5 %, wird der Wärmebedarf wieder unterdrückt. 93/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 7 Wärmebedarf und Wärmeanforderungen...
Seite 94 Grenzwert Anforderung Ein OFF…100 Einstellbereich für Grenzwert Anforderung Ein (Beispiel mit OFF = 30 %) 0… ON Einstellbereich für Grenzwert Anforderung Aus (Beispiel mit ON = 45 %) 94/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 7 Wärmebedarf und Wärmeanforderungen...
Seite 95: Hauptregler Und Vorregler
Eine ausführliche Beschreibung ist im Abschnitt 3.2 "Grundkonfiguration" enthalten. Zusatzkonfiguration In allen anderen Anlagentypen können die Funktionsblöcke in der Zusatzkonfiguration aktiviert werden. Die Aktivierung eines Funktionsblocks erfolgt durch das Zuweisen eines Ausgangs zu einer Klemme. 95/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 96: Reglertypen
Vorreglertyp 1: mit Mischer oder Durchgangsventil Vorreglertyp 2: mit Pumpe Vorlauftemperaturfühler (* = optional, nur für Anzeige) Rücklauftemperaturfühler (* = optional, nur für Anzeige) Haupt-/Zubringerpumpe (kann Zwillingspumpe sein) Mischer bzw. Durchgangsventil 96/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 97: Mischersteuerung
Hauptmenü > Vorregler > Anlagenbetrieb Bedienzeile Bereich Werkeinstellung Vorgabe Auto / Aus* Auto Sollwert-Vorgabe manuell** ---- / 8…140 °C ---- Zustand Aus / Ein Grund Inbetriebnahme / 97/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 98: Wärmebedarf Und Wärmeanforderung
Verbrauchern. Das sind: • Heizkreise • Brauchwasserbereitung • andere Vorregler • Wärmebedarfssignale von Einzelraumreglern für Radiatoren • Wärmebedarfssignale von Einzelraumreglern für Lufterwärmer • Wärmebedarfssignale von der primären Luftaufbereitung 98/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 99: Wärmeanforderung Stetig
Unterhalb von DC 0,5 V soll der Regler ausschalten. Es sind die folgenden Parameter einzustellen: Sollwert bei DC 0 V: 20 °C Sollwert bei DC 10 V: 120 °C Grenzwert: 25 °C 99/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 100: Wärmeanforderung 2-Punkt
Hauptmenü > Einstellungen > Eingänge > RMH760.X… (oder RMZ78…) Bedienzeile Bereich Werkeinstellung Ruhestellung Offen / Geschlossen Offen Die Ruhestellung "Offen" bedeutet, dass der Eingang bei geschlossenem Kontakt aktiv ist. 100/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 101: Wärmebedarfsausgänge
Eine Leistungserhöhung kann in Form des Pumpen- und oder Mischernachlaufs erfolgen. Dabei handelt es sich nur um eine Leistungsaufrechterhaltung. Sollwertüberhöhung Typischerweise wird für einen Mischer eine Sollwertüberhöhung verlangt, damit dieser die Schwankungen der Kesseltemperatur ausregeln kann. 101/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 102: Begrenzungs- Und Schutzfunktionen
Temperaturzunahme pro Zeiteinheit (in K/h) zunehmen. Die Vorlauftemperatur-Anstiegsbegrenzung bewirkt: • Verhinderung von Knackgeräuschen in den Leitungen • Verhinderung von Überlastung der Wärmeerzeugung Die Funktion kann mit der Einstellung "----" unwirksam gemacht werden. 102/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 103: Rücklauftemperaturbegrenzung
• Es muss ein Rücklauftemperaturfühler konfiguriert werden • Die Rücklauftemperaturbegrenzung ist nur mit Vorreglertyp 1 möglich Rücklaufmaximalbegrenzung im Vorreglertyp 1: Vorregler Hauptregler Hinweis Eine Minimalbegrenzung der Rücklauftemperatur wird nicht unterstützt. 103/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 104: Einstellungen
Rücklauftemperatur-Stützpunkt 1 = ---- Konstante Rücklaufbegrenzung mit Stützpunkt 2 als Rücklaufmaximalsollwert. Die Aussentemperatur ist irrelevant. Rücklauftemperatur-Stützpunkt 2 = ---- Konstante Rücklaufbegrenzung mit Stützpunkt 1 als Rücklaufmaximalsollwert. Die 104/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 105: Maximalbegrenzung Bei Brauchwasserbereitung
Kein Impulssignal Zähler 1 (bzw. Zähler 2, 3 oder 4) erzeugt. Wärmezähler mit skaliertem Ausgang senden 120 Imp/min, wenn sie keine Leistungs- bzw. Volumenabnahme messen. Zusammen mit der Impulsbegrenzung werden dadurch Schleichmengen verhindert. 105/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler...
Seite 106: Pumpennachlauf Und Mischernachlauf
-kurzschluss erfolgt eine Störungsmeldung. Nummer Text Wirkung Fühlerfehler Vorlauftemperatur Hauptregler VL- Nicht dringende Meldung; muss quittiert Fühlerfehler werden Vorregler Vorlauf- Nicht dringende Meldung; muss quittiert Fühlerfehler werden 106/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 107 Strömung] und entriegelt werden 2504 [Zubringerpumpe] keine Nicht dringende Meldung; muss quittiert Ström. B und entriegelt werden 2505 [Zubringerpumpe] Störung Dringende Meldung, muss nicht quittiert werden. Anlagenstopp 107/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 108: Diagnosemöglichkeiten
Hauptmenü > Vorregler > Begrenzungen Bedienzeile Bereich Vorlauftemperatur maximal Inaktiv / Aktiv Vorlauftemperatur minimal Inaktiv / Aktiv Vorlauftemperatur-Anstieg Inaktiv / Aktiv Rücklauftemperatur maximal Inaktiv / Aktiv Impulsbegrenzung Inaktiv / Aktiv 108/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 8 Hauptregler und Vorregler 2017-09-29...
Seite 109: Heizkreisregelung
Der Heizkreis 1 ist je nach Möglichkeit auf dem Grundmodul oder auf dem Heizkreismodul RMZ782B vorkonfiguriert. Die Heizkreise 2 und 3 sind immer auf dem Heizkreismodul RMZ782B vorkonfiguriert. Eine ausführliche Beschreibung enthält Abschnitt 3.2 "Grundkonfiguration". 109/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 110: Zusatzkonfiguration
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Heizkreis 1 (bzw. 2 oder 3) > Ausgänge Ausgänge Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Aussentemperaturrelais* Mischer 3-Punkt Mischer stetig Heizkreispumpe Heizkreispumpe B 110/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 111: Dreipunktmischer Oder Stetiger Mischer
Die Heizkreispumpe wird gemäss den Prioritäten eingeschaltet. Die folgenden Funktionen können die Heizkreispumpe trotzdem ausschalten: • Schnellabsenkung (Abschnitt 9.7.3) • Maximalbegrenzung der Raumtemperatur (Abschnitt 9.8.1) • Heizgrenzenschalter (Abschnitt 9.5.4) 111/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 112: Betriebsarten Im Heizkreis
 oder  / KNX-Präsenztaste  / Raumbetriebswahlschalter  / Raumbetriebsartkontakt  / Externer Master  Die Steuerprioritäten  … sind im Abschnitt 9.3.7 "Steuerprioritäten im Heizkreis" erklärt und grafisch dargestellt. 112/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 113: Benutzeranforderung Im Raum
Taster zum Übersteuern der Raumbetriebsart angeschlossen werden. Die Wirkungsweise dieser Eingänge ist in den folgenden beiden Abschnitten beschrieben. Sie übersteuern gemäss der Steuerpriorität die anderen Steuereingriffe. Die Steuerprioritäten sind im Abschnitt 9.3.7 "Steuerprioritäten im Heizkreis" beschrieben. 113/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 114: Raumbetriebsartkontakt
– Impuls erfasst werden, um in der Betriebsart den Komfortbetrieb zu verlängern. Die Timerzeit ist einstellbar. Die Timerfunktion wird sofort wirksam. 60 min 60 min 60 min Raumbetriebsart gemäss Schaltuhr Timerfunktion Resultierende Raumbetriebsart 114/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 115: Raumbetriebsart-Ausgänge
--- / R1 / R2 / R1+R2 R1+R2 Schutzbetr.-Relaisansteuer’g Hinweis zur Die Werkeinstellung wurde so gewählt, dass die digitalen Ausgänge direkt mit den Werkeinstellung digitalen Eingängen des Synco™200-Reglers verbunden werden können. 115/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 116: Anlagenbetrieb
Der Schalter muss nach Beenden der Servicearbeiten wieder auf eingestellt werden. Zustand Es wird angezeigt, in welchem Zustand ("Ein"oder "Aus") sich der Heizkreis befindet Grund Es wird angezeigt, weshalb der aktuelle Zustand wirksam ist. 116/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 117: Steuerprioritäten Im Heizkreis
Anlagenkomponenten unabhängig von allen anderen Einstellungen direkt angesteuert werden Die reglerinternen Sicherheitsfunktionen werden übersteuert!  Externer Master Der Anlagenbetriebswahlschalter hat die zweithöchste Priorität und kann nur von der Frostschutzfunktion des Reglers übersteuert werden 117/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 118: Raumtemperatursollwerte
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Raum-Sollwerte Bedienzeile Bereich Werkeinstellung Komfort 19…35 °C 21 °C Prekomfort 16…21 °C 19 °C Economy 10…19 °C 16 °C Schutzbetrieb 1…16 °C 10 °C 118/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 119: Anhebung Des Economy-Sollwerts
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Optimierungen / Einflüsse Einstellungen Bedienzeile Bereich Werkeinstellung Economy-Anhebung Startpunkt –15…50 °C –5 °C Economy-Anhebung Endpunkt –50…–5 °C –15 °C 119/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 120: Raumtemperatur-Sollwertgeber Absolut
Aus der Differenz zwischen dem festen Komfort-Sollwert "Heizen" und der Fernsollwertgeber-Einstellung kann unter anderem der aktuelle Komfort- Sollwert "Kühlen" berechnet werden: Komfort-Sollwert "Kühlen" + ("Fernsollwert" – Komfort-Sollwert "Heizen") 120/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 121: Einfluss Auf Den Prekomfort-Sollwert
Der Eingang wird über die Zusatzkonfiguration aktiviert: Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Heizkreis 1 (bzw. 2 oder 3) > Eingänge > Raumsollwertgeber relativ Klemme zuordnen Einstellungen Es sind keine Einstellungen vorzunehmen. 121/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 122: Witterungsgeführte Heizkreisregelung
Die gemischte Aussentemperatur wird für die Heizkennlinie und die Heizgrenze ⇒ verwendet. Für die gedämpfte Aussentemperatur wird die aktuelle Aussentemperatur To mit der Gedämpfte τ Gebäudezeitkonstanten Bldg zweifach gefiltert. Aussentemperatur 122/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 123: Heizkennlinie
Stützpunkte Die Heizkennlinie wird durch zwei Stützpunkte bestimmt: : bei der Auslegungstemperatur • Aussentemperatur TODef • Vorlauftemperatur SetPTFlDef : bei der theoretischen Heizgrenze • Aussentemperatur TOHi • Vorlauftemperatur SetPTFlHi 123/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 124 = 1.5 "20/20 °C" nH = 1.0 32 °C 9 K = 30 % 30 K = 100 % Die Überhöhung beim Knickpunkt ist vom Vorlauftemperatur-Sollwert und vom Heizkörperexponent abhängig. 124/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 125: Einflüsse Auf Den Vorlauftemperatur-Sollwert
TFl = 2 K × (1,5 + 1) = 5 K ⇒ ∆ (15– [–5 ]) Einfluss der Eine Abweichung der Raumtemperatur vom Raumtemperatursollwert hat nur dann Raumtemperatur einen Einfluss auf den Vorlauftemperatur-Sollwert, wenn der Raumtemperatureinfluss aktiviert ist. 125/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 126 Pro Regler kann nur ein Sonnenintensitätsfühler aufgeschaltet werden. Konfiguration Sonnenintensität und Parametrierung siehe Kapitel 13 "Funktionsblock Diverses". Der Einfluss der Sonnenintensität wird pro Heizkreis separat eingestellt. Er ist ausschaltbar (Eingabe ----). 126/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 127: Einfluss Der Windgeschwindigkeit
× (sHc + 1) × TRwdNom 20 - TODE 20 - 0.8 ∆ TRwdNom Raumtemperaturabsenkung bei 20 °C Heizkennliniensteilheit SpTR Raumtemperatur-Sollwert TODE Aussentemperatur beim Auslegungspunkt TOeff Wirksame Aussentemperatur Gefilterte Windgeschwindigkeit 127/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 128: Heizgrenzenschalter
• Sind alle drei Temperaturen 1 °C unter der Economy-Heizgrenze, wird im Economy- Economy-Heizgrenze Betrieb bzw. im Schutzbetrieb die Wärmeabgabe freigegeben. • Liegt eine der drei Temperaturen über der Economy-Heizgrenze; wird die Wärmeabgabe gesperrt. 128/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 129: Mischerregelung
Leistungssteuerung Die Wärmeleistung der Mischerregelung kann von Funktionen höherer Priorität (z. B. durch die Rücklauftemperatur-Begrenzung) oder durch Funktionen anderer Anlagen (Kessel, Brauchwasserbereitung) reduziert werden. Das geschieht über die Leistungssteuerung. 129/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 130: Optimierungsfunktionen
Lüftungsanlage nicht in der Abluft platziert sein! Raummodell Das Raummodell berechnet aufgrund der Aussentemperatur, der Gebäudezeitkonstante und der Raumtemperatur-Anstiegszeit eine Raumtemperatur. Ist kein Raumtemperaturfühler verfügbar, können die Optimierungsfunktionen mit diesem Raummodell arbeiten. 130/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 131: Einschalt- Und Ausschaltoptimierung
Wechsel der Schaltuhr von Komfort bzw. Prekomfort auf Economy oder Schutzbetrieb die Raumtemperatur 0,5 K unter dem Komfort- bzw. Prekomfort- Sollwert liegt. Falls kein Raumtemperaturfühler vorhanden ist wird mit dem Raummodell gearbeitet. 131/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 132: Schnellabsenkung Und Schnellaufheizung
Raumtemperatur 0,25 K oder mehr unter dem Sollwert liegt. TRSetpt SetptTR SetptCmf SetptEco Raumtemperatur TRSetpt Raumtemperatur-Sollwert SetptCmf Sollwert, Raumbetriebsart Komfort oder Prekomfort SetptEco Sollwert, Raumbetriebsart Economy oder Schutzbetrieb ∆ SetptTR Sollwertüberhöhung 132/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 133: Begrenzungs- Und Schutzfunktionen
Hauptmenü > Inbetriebnahme > Einstellungen > … oder Einstellungen Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Begrenzungen Bedienzeile Bereich Werkeinstellung Raumbegrenzung-Überhöhung ---- / 0.5…5.0 K ---- Raumbegrenzung-Schaltdiff 0.2…5.0 K 0.2 K 133/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 134: Rücklauftemperaturbegrenzung
[Stützpunkt 2] Aussentemperatur Aussentemperatur TRtLim Grenzwert der Rücklaufbegrenzung TOeff Gemischte (effektiv wirkende) Aussentemperatur Stützpunkt 1 Maximaler Rücklaufbegrenzungswert, wirksam bei tiefer Aussentemperatur Stützpunkt 2 Minimaler Rücklaufbegrenzungswert, wirksam bei hoher Aussentemperatur 134/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 135: Rücklauftemperatur-Minimalbegrenzung
Vorlauftemperatur unter 5 °C fällt, wird ein Wärmbedarf an den Wärmeerzeuger gesendet und der Mischer geöffnet. Die Funktion wird beendet, sobald die Vorlauftemperatur wieder auf 7 °C angestiegen ist. Die Funktion ist während mindestens 5 Minuten aktiv. 135/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 136: Aufheizbremse
Hauptmenü > Einstellungen > Heizkreis 1 (bzw. 2 oder 3) > Begrenzungen > Impulsbegrenzung Bedienzeile Bereich Werkeinstellung Zählereingang ---/ 1…4 Begrenzungsart Absolut / Skaliert Absolut Grenzwert 5…4000 Imp/min 75 Imp/min Nachstellzeit Tn 0…255 min 60 min 136/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 137: Pumpennachlauf Und Mischernachlauf
Wärmebedarf verbraucher Leistungssteuerung Die Temperaturanforderung für den aktuellen Wärmbedarf errechnet sich aus dem Vorlauftemperatur-Sollwert des Heizkreises (Heizkennlinie, Abschnitt 9.5.2 und Einflüsse, Abschnitt 9.5.3) plus einer einstellbaren Sollwertüberhöhung des Mischers. 137/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 138: Zusatzfunktionen
Es können maximal zwei LG-Ni 1000-Fühler an derselben Klemme angeschlossen werden. Der Regler erkennt dies nicht automatisch. Bei der Parametrierung der Klemmeneingänge muss deshalb in diesem Fall 2 × LG-Ni1000 gewählt werden. 138/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 139 QAW740) Zone. Der Heizkreis arbeitet mit dem Mittelwert der beiden Temperaturen. * 2 Raumgeräte QAW740 sind nicht erlaubt! Die Bedienung im Raum kann nur an einem Gerät erfolgen. 139/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 140: Raumregelungskombination
Die Grundlast wird durch einen Heizkreis mit witterungsgeführter Regelung und der lastabhängige Teil durch einen weiteren Heizkreis mit oder ohne Raumeinfluss erbracht. Die beiden Heizkreise sollen parallel laufen und von einem gemeinsamen Schaltprogramm bzw. Raumbetriebswahlschalter gesteuert werden. 140/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung...
Seite 141 /Winterbetrieb-Umschaltung ermittelt und via Bus an den Lüftungsregler gesendet. Wichtig Der Raumtemperaturfühler des Lüftungsreglers darf nicht im Abluftkanal platziert sein! Andernfalls dürfen die Funktionen "Raumtemperatureinfluss" und "Optimierungsart mit Raumtemperatur" nicht aktiviert sein. 141/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 142: Störungsbehandlung
Kein Master 5411 Raummaster-Ausfall in HK Nicht dringende Meldung; muss nicht quittiert werden. Kein Master 5421 Raummaster-Ausfall in HK Nicht dringende Meldung; muss nicht quittiert werden. Kein Master 142/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 143 [Heizkreis 2 Pumpe] werden. Störung Heizkreis stoppt Nummer Text Wirkung Pumpenstörung im Heizkreis 3 2541 Nicht dringende Meldung. Quittierung ist einstellbar; Werkeinstellung: [Heizkreis 3 Pumpe] Quittieren und entriegeln. Überlast Kein Heizkreisstopp 143/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 144: Diagnosemöglichkeiten
Timerfunktion 0 / 1 (1 = Timerfunktion wird aktiviert) Sondertageingang 0 / 1 (1 = Schaltprogramm gemäss Sondertag ist aktiv) Ferieneingang 0 / 1 (1 = Betrieb gemäss Ferieneinstellungen) 144/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 145 Einstellbare Werte / Anzeige / Bemerkung Vorlauftemperatur maximal Inaktiv / Aktiv Vorlauftemperatur minimal Inaktiv / Aktiv Vorlauftemperatur-Anstieg Inaktiv / Aktiv Rücklauftemperatur maximal Inaktiv / Aktiv Impulsbegrenzung Inaktiv / Aktiv 145/256 Siemens Modularer Heizungsregler CE1P3133de Building Technologies RMH760B 9 Heizkreisregelung 2017-09-29...
Seite 146: Brauchwasserbereitung
Vorlauftemperaturfühler primär Rücklauftemperaturfühler CiPu Zirkulationspumpe TStTaBot Speicherfühler unten ElHtr Elektroeinsatz TStTaTop Speicherfühler oben PrPu Primärpumpe VlvCons Verbrauchermischer SecPu Sekundärpumpe VlvPr Primärmischer TflCons Vorlauftemperaturfühler Verbraucher VlvPreHeatSec Sekundärhochhaltung TFlSec Vorlauftemperaturfühler sekundär 146/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 147: Konfiguration
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Brauchwasser > Eingänge Eingänge Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Vorlauffühler primär Rücklauffühler Rücklaufbegrenzung [BW Primärpumpe] Überlast Störungseingang Primärpumpe [BW Primärpumpe B] Überlast Störungseingang Primärpumpe B 147/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 148: Brauchwasser-Anlagentypen
• Speicherfühler unten • Zirkulationspumpe • Verbraucherregelung • Elektroeinsatz BW 2 Speicherladung mit Mischerregelung anhand der Ladetemperatur (gesteuert über die Speichertemperatur). Optionen: • Speicherfühler unten • Zirkulationspumpe • Verbraucherregelung • Elektroeinsatz 148/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 149 (ständige Freigabe oder optional Steuerung mit Durchflussschalter). Optionen: • Durchflussschalter (empfohlen) • Zirkulationspumpe • Verbraucherregelung • Rücklaufbegrenzung Ist der Brauchwasser-Anlagentyp undefiniert (--- in der Anzeige), dann wird auch der Funktionsblock nicht aktiviert. 149/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 150: Dreipunktmischer Oder Stetiger Mischer
Einstellungen vom Brauchwasser-Benutzer unter Umständen nicht oder nur verzögert wahrgenommen. Hauptmenü > Brauchwasser > Brauchwasser-Betriebsart Brauchwasser-Betriebsart Bedienzeile Bereich Werkeinstellung Vorgabe Auto Auto / Normal / Reduziert / Schutzbetrieb / Zustand Normal / Reduziert / Schutzbetrieb / 150/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 151: Benutzeranforderung Über Digitale Eingänge
Sollwert umschalten und das aktuelle Tagesprogramm übersteuern. (Schalter) Zusatzkonfiguration Der Eingang wird über die Zusatzkonfiguration aktiviert: Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Brauchwasser > Eingänge > BW- Betriebsart Klemme zuordnen 151/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 152: Anlagenbetrieb
Der Anlagenbetriebswahlschalter muss nach Abschluss der Servicearbeiten wieder auf Auto gestellt werden. Zustand Es wird angezeigt, in welchem Zustand sich die Brauchwasserbereitung befindet. Es wird angezeigt, weshalb der aktuelle Zustand wirksam ist. Grund 152/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 153: Steuerprioritäten In Der Brauchwasserbereitung
Das Legionellenprogramm hingegen wird übersteuert Legionellenschutz Das Legionellenprogramm kann, ausser bei der Betriebsartvorgabe "Schutzbetrieb", in allen  Betriebsarten gestartet werden Zwangsladung Mit der Taste Zwangsladung (BW-Push) kann in jeder 153/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 154: Anlagentyp Bw 6 (Direkte Brauchwasserbereitung)
Die für die Speicherladung oder für die direkte Brauchwasserzapfung vorgegebenen Verbraucherregelung Sollwerte müssen mit den Sollwerten der (optionalen) Verbraucherregelung harmonieren, d.h. die hier gewählten Einstellungen sollten zu jedem Zeitpunkt über den 154/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 155: Speicherladung
Um die Speicherladung zu starten, muss der Speichertemperatur-Sollwert (TStTaSetpt) um die – einstellbare – Schaltdifferenz (SDDhw) unterschritten werden. Speicherladung beenden Die Ladung wird beendet, sobald der Speichertemperatur-Sollwert erreicht ist. 155/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 156 TStTaSetptNorm TStTaSetptRed TStTaBot Beispiel Speicherart = Schichtspeicher mit zwei Speicherfühlern Speichertemperatur-Sollwert = 55 °C Schaltdifferenz für die Speicherladung = 5 K Sollwert-Absenkung unten für die Speicherladung = 3 K 156/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 157: Zwangsladung
Ist die Zwangsladung aktiviert und die Speichertemperatur mindestens 1 K unter dem Normal-Sollwert , wird die Zwangsladung gestartet. Zwangsladung beenden Beendet wird die Ladung über die Speichertemperatur. TStTaSetp Norm SDDhw Ohne Zwangsladung 157/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 158: Manuelle Zwangsladung
• im Sommerbetrieb • wenn kein Brauchwasservorrang ist • bei gleitendem Brauchwasservorrang, wenn der Wärmeerzeuger genügend Wärme liefert • bei der Einstellung "----" Eine aktive Ladezeitbegrenzung wird durch die Zwangsladung abgebrochen. 158/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 159: Sekundärhochhaltung
Sollwert Sekundärhochhaltung = Sollwert Brauchwasser + Sekundärhochhaltung Delta Mischerfunktion Nach Ende der Speicherladung schaltet die Sekundärpumpe ab und der Mischer wird geschlossen. Ein Fehler am Sekundärfühler öffnet den Mischer der Sekundärhochhaltung. 159/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 160: Direkte Brauchwasserbereitung
• P-Band für maximale Last • Nachstellzeit für maximale Last • Vorhaltezeit für maximale Last Die Änderung der Anschlussbedingungen müssen dadurch nicht berücksichtigt werden, da sie der Regler selbständig korrigiert. 160/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 161: Überprüfen Der Regelfunktion Bei Maximaler Last
Ein neuer Korrekturschritt darf erst vorgenommen werden, nachdem der Ausregelvorgang des vorhergehenden Schrittes beendet ist. TDhw TDhwSetpt Xp bei maximaler Last in Schritten von ca. 25 % des vorhergehenden Wertes verkleinern 161/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 162: Anforderungen An Die Anlage
Der Sekundärvorlauffühler sollte 10…20 cm ausserhalb des Wärmetauschers montiert werden (dazu muss Punkt 4. erfüllt sein, sonst Montageanweisungen oben) Einsatz eines Durchflussschalters Die Zirkulationsleitung mündet beim Wärmetauscher in die Brauchwasser-Zuleitung 162/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 163: Durchflussschalter
• Bei tendenziell starkem Überschwingen der Brauchwasservorlauftemperatur nach der Zapfung ist der Wert zu verkleinern • Bei tendenziell starkem Unterschwingen der Wert zu vergrössern 163/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 164: Durchflussschalter Mit Zirkulationspumpe
Wachstum von Legionellen zu verhindern. Das Legionellenprogramm ist jedoch keine Garantie für das Unterbinden des Legionellenwachstums, da dieses in Anlagenteilen vorkommen kann, die nicht im Wirkungsbereich der Funktion liegen! 164/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 165: Grundlagen
• Ferienbetrieb herrscht und die Ferien-Brauchwasser-Betriebsart Schutzbetrieb • der Brauchwasser-Betriebsartkontakt die Brauchwasserbereitung auf Schutzbetrieb zwingt • der Anlagenbetriebswahlschalter in der Stellung "Aus" steht • die Speicherladung mit Elektroeinsatz, aber ohne Speicherfühler erfolgt 165/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 166: Überwachung
Kann der Legionellenschutz-Sollwert nicht oder nicht über die geforderte Dauer erreicht und gehalten werden, wird eine Störung gemeldet: Nummer Text Wirkung 2101 Legionellenschutz Fehler Meldung; muss quittiert werden. Fehler verschwindet erst, wenn das Legionellenprogramm korrekt abgeschlossen werden konnte. 166/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 167: Legionellenfunktion-Relais
Den Zustand der Legionellenschutzfunktion lässt sich über einen konfigurierbaren Ausgang zur externen Weiterverarbeitung ausgeben. Der Ausgang wechselt auf "Ein", sobald die Legionellenschutzfunktion startet und bleibt es, bis die Legionellenschutzfunktion abgeschlossen ist. 167/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 168: Primärregelung
Hauptmenü > Einstellungen > Brauchwasser > Regler Primärkreis Einstellungen Bedienzeile Bereich Werkeinstellung Sollwertüberhöhung BW Ladung 0…50 K 10 K Sollwertüberhöhung Mischer 0…50 K 10 K Sollwertüberh. Wärmetauscher 0…50 K 10 K Sollwertüberhöhung Speicher 0…50 K 168/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 169: Leistungssteuerung
Eine Leistungsreduktion kann durch eine der folgenden Funktionen ausgelöst werden: • Kesselanfahrentlastung • Kesselrücklauftemperatur-Minimalbegrenzung Hauptmenü > Einstellungen > Brauchwasser > Regler Primärkreis Einstellungen Bedienzeile Bereich Werkeinstellung Sperrsignalverstärkung 0…200 % 100 % 169/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 170: Leistungserhöhung
Wärmetauschers] Nachlauf aktiv Während dem Nachlauf schaltet der Entladeschutz die Primärpumpe aus, wenn: Brauchwasser-Anlagentyp Bedingung für das Ausschalten BW 1 Vorlauftemperatur < Speichertemperatur** BW 2 BW 4 BW 5 170/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 171: Rücklauftemperaturbegrenzung
Diese Begrenzung wirkt, sofern ein gültiger Wert eingestellt ist und keine während Legionellenfunktion aktiv ist. Die Begrenzung kann durch die Brauchwasserbereitung Rücklauftemperaturbegrenzung bei aktiver Legionellenfunktion übersteuert werden. Die Maximalbegrenzung bei Brauchwasserbereitung ist konstant, also unabhängig von der Aussentemperatur. 171/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 172: Rücklauf-Begrenzung Während Aktiver Legionellenfunktion
"Kein Signal Zähler 1" (bzw. Zähler 2, usw.) erzeugt. Wärmezähler mit skaliertem Ausgang senden 120 Imp/min, wenn sie keine Leistungs- bzw. Volumenabnahme messen. Zusammen mit der Impulsbegrenzung werden dadurch Schleichmengen verhindert. 172/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 173: Pumpennachlauf Und Mischernachlauf
Sollwertüberhöhung Mischer Speichertemperatursollwert + Sollwertüberhöhung Wärmetauscher BW 3 Speichertemperatursollwert + Sollwertüberhöhung Wärmetauscher + BW 4 Sollwertüberhöhung Mischer Speichertemperatursollwert + Sollwertüberhöhung Wärmetauscher BW 5 Brauchwassersollwert + Sollwertüberhöhung Wärmetauscher BW 6 173/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 174: Brauchwasservorrang
Sonst können die Heizkreise ohne Einschränkung Wärme beziehen. Vom Wärmeerzeuger wird die Temperatur gemäss Maximalauswahl aus Brauchwasser-Wärmebedarf und dem Wärmebedarf anderer Verbraucher zur Verfügung gestellt. Hinweis Die Vorrangfunktion wirkt nur auf Heizkreise, nicht aber auf Lüftungsanlagen. 174/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 175: Zusatzfunktionen
Bedienzeile Bereich Werkeinstellung Betrieb Zirkulationspumpe Schaltuhr / Ein Schaltuhr Zirkulationspumpen-Schaltuhr Nach Zirkp.-Schaltuhr / Nach Zirkp.- Nach BW-Schaltuhr Schaltuhr Intervallbetrieb Zirkulat'pumpe Ja / Nein Externe Zirkulationspumpe Ja / Nein Nein 175/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 176: Intervallbetrieb Der Zirkulationspumpe
Warmwasser wird ausgeschaltet. Für diese Funktion müssen der Wärmeerzeuger und das Brauchwasser in einem Systemverbund zusammengeschlossen sein. Weitere Informationen zum Thema Systemverbund enthält das Kapitel 15 "Kommunikation". Zusatzkonfiguration Der Ausgang wird über die Zusatzkonfiguration aktiviert: 176/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 177: Zubringerpumpe
Verbrühungsgefahr für den Benutzer durch tiefere Verbraucher-Sollwerte zu kombinieren. Das kann helfen, ein vorgegebenes Speichervolumen optimal auszunutzen. Dabei muss aber berücksichtigt werden, dass hohe Wassertemperaturen zu einer verstärkten Kalkbildung in der Anlage führen. 177/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 178 Hauptmenü > Einstellungen > Brauchwasser > Brauchwasser > Externe Zirkulationspumpe Einzustellen ist "Ja". Es muss durch den Benutzer sichergestellt werden, dass die externe Pumpe während aktivem Legionellenschutz in Betrieb ist. 178/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung...
Seite 179: Störungsbehandlung
Der Verbrauchermischer wird geöffnet und es wird in der Verbraucherregelung keine Legionellenfunktion ausgeführt. Nummer Text Wirkung Fehler am Rücklauftemperaturfehler Brauchwasser RL- Nicht dringende Meldung; muss quittiert Fühlerfehler werden Die Rücklaufbegrenzung ist nicht mehr möglich. 179/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 180 2574 [BW Zirk’pumpe B] keine Nicht dringende Meldung; muss quittiert Ström’g und entriegelt werden. 2575 [BW Zirkulationspumpe] Dringende Meldung; muss nicht quittiert Störung werden. Anlagenstopp Brauchwasser 180/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 181: Diagnosewerte
Einstellbare Werte / Anzeige / Bemerkung Ladedauer maximal Inaktiv / Aktiv Entladeschutz Inaktiv / Aktiv Intervallbetrieb Zirkulat'pumpe Inaktiv / Aktiv Rücklauftemperatur maximal Inaktiv / Aktiv Impulsbegrenzung Inaktiv / Aktiv 181/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 10 Brauchwasserbereitung 2017-09-29...
Seite 182: Logikfunktionen
Die Ergebnisse aus den Logiken A und B wirken auf Logik C • In Logik C können die Logikfunktionen AND, NAND, OR, NOR , EXOR, EXNOR gewählt werden Logic Logic Logic 182/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 183: Aktivieren Der Logik
[Logik B] Funktion AND, NAND, OR, NOR [Logik C] Funktion AND, NAND, OR, NOR, EXOR, EXNOR Logikrelais ---, N.Q1, N.Q2, .../ (nur freie Ausgänge) Betriebsschalter Ja, Nein Nein Zeitformat h:m, m:s 183/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 184 °C Anzeige-Eingang 5: °C, % … Digital °C Anzeige-Eingang 6: °C, % … Digital °C Anzeige-Eingang 7: °C, % … Digital °C Anzeige-Eingang 8: °C, % … Digital °C 184/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 185 Eingangsbezeichner so definiert ist (Beispiel oben N.X3 = ppm). Zwingend muss die Einheit "ppm" mit der Einstellung für den Anzeige-Eingang (Beispiel unten mit dem Anzeige-Eingang 1) des Funktionsblockes eingestellt werden respektive übereinstimmen. 185/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen...
Seite 186: Zuordnung Von Texten
Abhängig vom gewählten Typ je nach Typ [Logik A Schaltwert 3] Aus Abhängig vom gewählten Typ je nach Typ [Logik B Schaltwert 1] Ein Abhängig vom gewählten Typ je nach Typ 186/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 187: Einschaltverzögerung / Ausschaltverzögerung
Hauptmenü > Einstellungen > Logikfunktionen > Logik 1...4 Bedienzeile Bereich Werkeinstellung Ausschaltdauer minimal 00.00...59.59 m.s oder* 00.00 m.s 00.00...23.50 h.m * Siehe Hinweis zum Zeitformat in Kapitel 11.1.1 Die minimale Ausschaltdauer wirkt immer nach einem Ausschaltbefehl. 187/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 188: Betriebsschalter
Im Betrieb der Logik gelten die folgenden Prioritäten: EIN/AUS während des Verdrahtungstests AUS durch "Ausschaltdauer minimal" EIN durch "Einschaltdauer minimal" AUS durch Einschaltverzögerung EIN durch Ausschaltverzögerung EIN durch Betriebsschalter EIN durch Logik-Eingänge 188/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 189: Hinweise
[Logik C] Funktion 30 °C [Logik A Schaltwert 1] Ein 35 °C [Logik A Schaltwert 1] Aus 65 °C [Logik B Schaltwert 1] Ein 60 °C [Logik B Schaltwert 1] Aus 189/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 190: Anwendungsbeispiel Rs-Flip Flop
Dazu notwendige Konfiguration: Bedienzeile Einstellwert Logik 1 [Logik A] Funktion Logik 2 [Logik A] Funktion Hinweis Wahrheitstabelle: Setzen Rücksetzen Zustand Speichern Rücksetzen Setzen Unbestimmt 11.1.13 Anwendungsbeispiel solare Brauchwasserbereitung Siehe Kapitel 11.2.11 190/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 191: Komparator
°C oder beide %, siehe Fehlerbehandlung • Die Einheit der Eingangsklemme wird automatisch vergeben • Ist eine Klemme bereits von einer anderen Funktion genutzt (z.B. Heizkreis \ Vorlauftemperatur) so wird diese auf den Komparator-Eingang vererbt 191/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen...
Seite 192: Zuordnung Von Texten
00.00 m.s 00.00...23.50 h.m Ausschaltverzögerung 00.00...59.59 m.s oder* 00.00 m.s 00.00...23.50 h.m * Siehe Hinweis zum Zeitformat in Kapitel 11.2.1 Die Einschaltverzögerung wirkt beim Einschaltbefehl, die Ausschaltverzögerung beim Ausschaltbefehl. 192/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 193: Minimale Einschaltdauer
Hauptmenü > Inbetriebnahme > Verdrahtungstest > Komparator > Komparator 1..2 > Eingänge Bedienzeile Bemerkung Schaltwert A Schaltwert B Hinweis Die Anzeige von internen Verbindungen (d) anderen Logikblöcken oder Komparatoren werden im Verdrahtungstest nicht upgedated. 193/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 194: Prioritäten
Solarfühlers zum Brauchwasserfühler unten kleiner oder gleich dem definierten Grenzwert AUS ist. Die Ausschaltung der solaren Ladung erfolgt in jedem Fall beim Erreichen des definierten Schaltwertes [Logik A Schaltwert 2]. 194/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen...
Seite 195 [Logik A] Eingang 2 A3.X2 [Logik A] Eingang 3 [Logik B] Eingang 1 [Logik B] Eingang 2 [Logik A] Funktion [Logik B] Funktion [Logik C] Funktion Logikrelais Betriebsschalter Nein Zeitformat 195/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 196 Hauptmenü > Einstellungen > Logikfunktionen > Logik 2 Bedienzeile Bereich Werkeinstellung [Logik A Schaltwert 1] Ein [Logik A Schaltwert 1] Aus [Logik A Schaltwert 2] Ein 55°C [Logik A Schaltwert 2] Aus 50°C 196/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 11 Logikfunktionen 2017-09-29...
Seite 197: Funktionsblock Zähler
• Energie in kJ, MJ, GJ, Wh, kWh und MWh • Volumen in m , l oder ml • Grössen ohne Einheit (max. 3 Kommastellen) • Heizkosteneinheit • BTU (British Thermal Unit) 197/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 12 Funktionsblock Zähler 2017-09-29...
Seite 198: Zählertyp
Wh / kWh / MWh / kJ / MJ / GJ / ml / l / m3 / Heizkosteneinheit / Ohne Einheit / BTU Impulswertigkeit Zähler 1…9999 1…9999 Impulswertigkeit Nenner 198/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 12 Funktionsblock Zähler 2017-09-29...
Seite 199: Überlaufwert
Hauptmenü > Einstellungen > Datenerfassung > Zähler 1 (bzw. 2, 3 oder 4) Bedienzeile Bereich Werkeinstellung Zählerwert 1* Zählerwert 1* Max. 20 Zeichen * bzw. Zählerwert 2, 3 oder 4 199/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 12 Funktionsblock Zähler 2017-09-29...
Seite 200: Störungsbehandlung
Zählereingang 3 empfangen Nicht dringende Meldung; muss quittiert werden 9404 Kein Impulssignal Es werden keine Impulse vom Wärmezähler am Zähler 4 Zählereingang 4 empfangen Nicht dringende Meldung; muss quittiert werden 200/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 12 Funktionsblock Zähler 2017-09-29...
Seite 201: Funktionsblock Diverses
Als Führungsgrösse der Vorlauftemperaturregelung und für andere Funktionen im − Heizkreis 1 Als Führungsgrösse der Wärmebedarfstransformatoren − Für die Frostschutzfunktionen − Für das Sperren des Kessels nach der Aussentemperatur − 201/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses 2017-09-29...
Seite 202 Damit verschiedene Aussentemperaturen über den Bus verteilt werden können (z. B. Aussentemperatur für Heizgruppe Nord, Aussentemperatur für Heizgruppe Süd) müssen diese jeweils einer eigenen Aussentemperaturzone zugeordnet werden. Die dazu nötigen Einstellungen enthält Abschnitt 0 " 202/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses...
Seite 203: Aussentemperatur-Simulation
Anlage wieder eingependelt hat. • Die simulierte Aussentemperatur wird nur lokal verwendet. Sie wird nicht über den Bus an andere Regler versandt; es wird weiterhin der Messwert des angeschlossenen Witterungsfühlers versandt. 203/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses...
Seite 204: Störungsbehandlung
(Sender und Empfänger müssen die selbe Sonnenzone besitzen) Nicht dringende Meldung; muss nicht quittiert werden >1 Sonnenintens’fühler in Mehr als ein Sonnenintensitätsfühler in Zone der selben Sonnenzone Dringende Meldung; muss quittiert werden 204/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses 2017-09-29...
Seite 205: Aussentemperaturrelais
über den Ausschaltpunkt, wird der Kontakt geöffnet. Ausschaltpunkt = 5 °C Beispiel Schaltdifferenz = 3 K Der Relaiskontakt wird bei Aussentemperaturen unter 2 °C geschlossen und bei Temperaturen über 5 °C geöffnet. 205/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses 2017-09-29...
Seite 206: Anzeigeeingänge
Den Eingängen kann ein freier Text zugeordnet werden: Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Texte Bedienzeile Bereich Werkeinstellung Anzeige-Eingang 1..8 Max. 20 Zeichen 206/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses 2017-09-29...
Seite 207: Diagnosemöglichkeiten
Sonnenintensität-Istwert W/m2 Windgeschwindigkeit-Istwert Anzeige-Eingang 1..8 Hauptmenü > Diverses > Eingänge Eingänge Bedienzeile Bereich Simulation Aussentemperatur …°C Hauptmenü > Diverses > Ausgänge Ausgänge Bedienzeile Bereich Aussentemperaturrelais Aus / Ein 207/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 13 Funktionsblock Diverses 2017-09-29...
Seite 208: Funktionsblock Störungen
Hauptmenü > Inbetriebnahme > Zusatzkonfiguration > Störungen > Ausgänge Ausgänge Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Störungsrelais 1 --- / RMH760.X4 usw. (nur digital) Störungsrelais 2 --- / RMH760.X4 usw. (nur digital) 208/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 209: Störungstaste
Störungseigenschaften Bei den Störungen wird zwischen verschiedenen Eigenschaften von Störungen unterschieden. Es gibt Störungen mit Bezug auf: • die Quittierung und Entriegelung • die Meldepriorität • das Anlagenverhalten 209/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 210: Quittierung Und Entriegelung
Es wird auf die Hauptpumpe A umge- 2491 schaltet, falls vorhanden, sonst erfolgt die Störungsmeldung [Hauptpumpe] Störung [Hauptpumpe] Störung Der Hauptregler wird auch gestoppt, da 2492 eine Regelung mangels Fühlerströmung nicht mehr möglich ist. 210/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 211: Zustandsdiagramme Der Einzelnen Störungsarten
Dies ist zum Beispiel bei einer Zwillingspumpe der Fall, wenn beide Pumpen eine Störung melden. Die Pumpen laufen erst wieder, wenn die Störung quittiert worden ist, die Fehler behoben sind und die Störung anschliessend zurückgesetzt worden ist. 211/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen...
Seite 212: Vordefinierte Störungseingänge
Bei einem digitalen Eingang lässt sich zudem die Ruhestellung definieren: Hauptmenü > Inbetriebnahme > Einstellungen > … oder Hauptmenü > Einstellungen > Eingänge > RMH760.X… oder RMZ78… Bedienzeile Bereich Werkeinstellung Ruhestellung Offen / Geschlossen Offen 212/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 213 * Werkeinstellung; der Text ist frei editierbar Störungsbehandlung Die digitalen Störungseingänge können nicht überwacht werden. Empfohlen wird eine Verdrahtung, bei welcher das Signal bei einer anstehenden Störung abfällt. 213/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 214: Analoger Störungseingang Mit Grenzwertüberwachung
Grenzwert Störung Aus: 12 °C Wenn die Temperatur unter 10 °C fällt, wird auf Störung erkannt, wenn die Temperatur wieder über 12 °C steigt, wird die Störung als behoben erkannt. ERROR 214/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen...
Seite 215: Kommunikation
Störung quittiert wird • Invertierung: Nein bedeutet: Das Relais zieht im Fall einer Störung an − Ja bedeutet: Das Relais fällt im Fall einer Störung ab − 215/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 216: Störungsanzeige
Es ist zu beachten, dass interne Meldungen hier auch angezeigt werden, wenn sie die höchste Priorität haben. Hauptmenü > Störungen > Störungen aktuell Anzeigewerte Hauptmenü > Störungen > Störungshistorie Hauptmenü > Störungen > Störungsmeldung Bus 216/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 217: Löschen Aller Störungsmeldungen
Hauptmenü > Störungen > Störungsmeldung Bus Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Störungsmeldung Bus Störungen > Störungen löschen Löschen von Störungen Bedienzeile Einstellbare Werte / Anzeige / Bemerkung Störungshistorie wird gelöscht 217/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 14 Funktionsblock Störungen 2017-09-29...
Seite 218: Kommunikation
System eine gemeinsame Uhrzeit verwendet werden, wird ein Gerät als Uhrzeit-Master definiert und die anderen als Slaves. Uhrslave-Fernverstellung Die Funktion "Uhrslave-Fernverstellung" ermöglicht es dem Bediener, bei einem Uhrzeit-Slave die Uhrzeit und das Datum einzustellen. 218/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 219: Kalenderdaten (Ferien Und Sondertage)
Hauptmenü > Inbetriebnahme > Kommunikation > Brauchwasser Bedienzeile Bereich Werkeinstellung Ferien/Sondertage-Betrieb Autonom / Slave / Autonom Master Ferien/Sondertage-Zone 1…31 Die vorgenommenen Einstellungen werden auch angezeigt unter: Hauptmenü > Geräte-Informationen > Kommunikation > … 219/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 220: Raumdaten
Datenaustausch auf den Heizkreis und die Räume in seiner geografischen Zone. Befindet sich in dieser Zone ein Raumgerät, empfängt der Heizkreis automatisch dessen Raumtemperatur und Sollwertkorrektur. Zusätzlich werden Daten zur Ermittlung der Raumbetriebsart ausgetauscht. 220/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 221 Lüftungsanlage) die Vorgabe für die Raumbetriebsart des zweiten Heizkreises als Master übernimmt. Wird die Raumbetriebsart durch die Mode-Taste am Raumgerät (z.B. am QAW740) geändert, übernimmt der Raumregelungs-Master diese Änderung und teilt diese dem Raumregelungs-Slave mit. 221/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 222 Varianten. Die Einstellungen werden mit zwei Anlagen gezeigt (1 und 2), welche sich auch auf verschiedenen Geräten befinden können. Die Varianten 1 bis 3 können auch mit mehreren Anlagen angewendet werden. Einzelheiten zu den Einstellungen enthalten die nachfolgenden Abschnitte. 222/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation...
Seite 223: Einstellungen Am Rmh760B
– Sollwert) und die Raumbetriebsart vom Raumregelungs-Master der gleichen geografischen Zone. Die Schaltuhrdaten werden nur versendet, wenn die Bedienzeile "Schaltuhr-Slave (Apartment)"auf "----"eingestellt ist, d.h. wenn der Regler der Schaltuhr-Master ist. 223/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation...
Seite 224: Einstellungen Am Raumgerät
Schaltuhrprogramm in Wird einem Slave-Regler als Schaltuhrbetrieb "Autonom" sowie ein Schaltuhrprogramm Slave-Reglern eingegeben, wird dieses ignoriert. Es gilt in jedem Fall das Schaltuhrprogramm des Master-Reglers. Das gilt auch für Sondertage. 224/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 225: Wärmebedarf Und Leistungssteuerung
Kessel vorhanden ist. Beim Kesselbetrieb wird der Wärmebedarf über die Wärmeverteilzone entgegen genommen. Kommt kein Hauptregler zum Einsatz, dann werden seine Anlagenelemente wie Mischer und Pumpe weggelassen. 225/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation...
Seite 226 Hauptregler Wärme- erzeuger Wärme- verbraucher Wärme- verbraucher Wärmebedarf Wärmeanforderung Wärmebedarf Wärmeanforderung Wärmebedarf Wärmebedarf Regler 1 Regler 2 Wärmeverteilzone erzeugerseitig = 1 Wärmeverteilzone = 1 Wärmeverteilzone = 2 226/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 227 • Beim Regler 2 (Verbraucher) muss unter "Wärmeverteilzone" eingestellt werden: 1 Regler 1 Regler 2 Wärme- Wärme- verbraucher erzeuger Wärme- verbraucher Wärmebedarf Wärmeanforderung Wärmebedarf Regler 1 Regler 2 Wärmeverteilzone = 1 Wärmeverteilzone = 1 227/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 228: Wetterdaten
Mit der Einstellung "----" sendet das Gerät die Sonnenintensität nicht auf den Bus. Windzone Pro Gerät gibt es eine Windzone. Mit der Einstellung "----" sendet das Gerät die Windgeschwindigkeit nicht auf den Bus. 228/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 229: Universelle Sende- Und Empfangszonen
Um die Funktion zu aktivieren, muss im RMH760B bei einer Klemme die gewünschte Sende- oder Empfangszone eingestellt werden. Analog ist das Partnergerät einzustellen. Hinweis Der Sende-/Empfangsvorgang ist eine 1:n-Beziehung, d. h. in einer Sende-/Empfangszone sind ein "Sender", aber mehrere "Empfänger" möglich. 229/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 230 In RMH760B, Gerät 1 wird folgendes konfiguriert: Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Sendezonen Bedienzeile Bereich Werkeinstellung N.X4 Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Empfangszonen Konfiguration Gerät 2 Bedienzeile Bereich Werkeinstellung N.X6 Konfigurationsschema 230/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 231 Werkeinstellung N.X6 Am RMH760B, Gerät 2 wird für das Senden der Anzeige- und Betriebsmeldung des Hauptreglers folgendes konfiguriert: Hauptmenü > Inbetriebnahme > Kommunikation > LTE-Sendezonen Bedienzeile Bereich Werkeinstellung N.Q3 231/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 232: Störungsbehandlung
Nicht dringende Meldung; muss nicht quittiert werden Nummer Text Wirkung Ausfall der Systemschaltuhr 5101 System-Schaltuhrausfall 1 Schaltuhr-Master fehlt oder kann nicht empfangen werden Nicht dringende Meldung; muss nicht quittiert werden 232/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 233 Raummaster- und Wirkung Zonenfehler im Heizkreis 1 5401 Raummaster-Ausfall in HK 1 Der Raummaster für die Raumregelungskombination fehlt oder kann nicht empfangen werden Nicht dringende Meldung; muss nicht quittiert werden 233/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 234 Zone Nicht dringende Meldung; muss quittiert werden Nummer Text Wirkung Adressierfehler 6001 >1 gleiche Geräteadresse Mehr als ein Gerät mit der selben Geräteadresse Dringende Meldung; muss quittiert werden 234/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 15 Kommunikation 2017-09-29...
Seite 235: Hilfestellung Bei Störungssuche
>2 Raumfühler in Heizkreis 1 9.11 Raumtemp.-Fühlerfehler HK 2 9.11 >2 Raumfühler in Heizkreis 2 9.11 Raumtemp.-Fühlerfehler HK 3 9.11 >2 Raumfühler in Heizkreis 3 9.11 BW Speicherfühler oben Fehler 10.12 235/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 16 Hilfestellung bei Störungssuche 2017-09-29...
Seite 236 [Heizkreis 3 Pumpe B] Überlast 9.11 2543 [HK 3 Pumpe] keine Strömung 9.11 2544 [HK 3 Pumpe B] keine Strömung 9.11 2545 [Heizkreis 3 Pumpe] Störung 9.11 236/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 16 Hilfestellung bei Störungssuche 2017-09-29...
Seite 237 >1 gleiche geogr. Zone [3] 9.11 5601 BW-Anlagentyp undefiniert 10.12 6001 >1 gleiche Geräteadresse 15.7 3.2.6 7101 Störung Erweiterungsmodul 7102 Störung Erweiterungsmodul 3.2.6 7103 Störung Erweiterungsmodul 3.2.6 7104 Störung Erweiterungsmodul 3.2.6 237/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 16 Hilfestellung bei Störungssuche 2017-09-29...
Seite 238: Behebung Von Störungen
Zustand. Lokal kann das Gerät nur wieder gestartet werden, indem Sie kurzzeitig die Betriebsspannung unterbrechen. Die Tasten am Raumgerät Am Regler wird die Raumbetriebsart durch eine QAW740 funktionieren nicht. höhere Priorität übersteuert 238/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 16 Hilfestellung bei Störungssuche 2017-09-29...
Seite 239: Anhang
• von Kleinbuchstabe zu Kleinbuchstabe 17.1.4 Beispiele Die folgenden Beispiele zeigen von jeder Anlagentyp-Gruppe (0, H0-x, H1-x, H2-x, usw.) jeweils jenen Anlagentyp, der alle vorkommenden Anlagenteile (Heizkreise usw.) enthält. 239/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 240 Grundtyp H 240/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 241 Anlagentyp H0-7 241/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 242 Anlagentyp H1-5 242/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 243 Anlagentyp H2-5 243/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 244 Anlagentyp H3-5 244/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 245 Anlagentyp H4-5 245/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 246 Anlagentyp H5-7 246/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 247 Anlagentyp H6-7 247/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 248: Editierbare Texte
Hauptmenü > Einstellungen > Brauchwasser Datenpunktname Benutzerdefinierter Text Brauchwasser: Brauchwasser-Schaltuhr: Zirkulationspumpen-Schaltuhr 17.2.3 Vorregler Hauptmenü > Einstellungen > Vorregler Datenpunktname Benutzerdefinierter Text Vorregler: 17.2.4 Hauptregler Hauptmenü > Einstellungen > Hauptregler Datenpunktname Benutzerdefinierter Text Hauptregler: 248/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 249: Kessel
Für den Kessel, den Vorregler, das Brauchwasser und die Heizkreis(e) können die Störungstexte editiert werden. 17.2.9 Zähler Hauptmenü > Einstellungen > Datenerfassung > Zähler (bzw. 2, 3 oder 4) Datenpunktname Benutzerdefinierter Text Zähler 1: Zähler 2: Zähler 3: Zähler 4: 249/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 250: Gerät
Datenpunktname Benutzerdefinierter Text Gerätename: Dateiname: Anzeige-Eingang 1: Anzeige-Eingang 2: Anzeige-Eingang 3: Anzeige-Eingang 4: Anzeige-Eingang 5: Anzeige-Eingang 6: Anzeige-Eingang 7: Anzeige-Eingang 8: Visitenkartenzeile 1: Visitenkartenzeile 2: Visitenkartenzeile 3: Visitenkartenzeile 4: 250/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 17 Anhang 2017-09-29...
Seite 251: Stichwortverzeichnis
Behebung von Störungen ........238 Einstellung Raumtemperatursollwerte ....118 Benutzeranforderung Brauchwasser ...... 151 Einträge Tagesprogramm ......... 44 Benutzeranforderung im Raum ....... 113 Elektroeinsatz ............176 Benutzerdefinierter Text .......... 248 Entladeschutz ............170 251/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Stichwortverzeichnis 2017-09-29...
Seite 252 Konfiguration Zähler ..........197 Heizkennlinie ........... 122, 123 Konfigurationsschema ..........28 Heizkennlinie-Anforderung 2-Pkt ......94, 96 Konfigurationsschemas .......... 239 Heizkörperexponent ..........123 Konfigurationsschemen anwenden ......28 Heizkreismodul ............30 Kontrast (Anzeige) ............ 40 252/5256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Stichwortverzeichnis 2017-09-29...
Seite 253 Rücklaufhochhaltung mit Bypasspumpe ....82 Rücklauftemperaturbegrenzung Heizkreis ....134 Nicht dringende Störungsmeldungen ...... 210 Rücklauftemperaturbegrenzung Vorregler ....136 Rücklauftemperaturfühler Brauchwasserkreis ..171 Rücklauftemperatur-Maximalbegrenzung Optimierung Heizkreis ..........130 Hauptregler/Vorregler ..........103 253/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Stichwortverzeichnis 2017-09-29...
Seite 254 Störungstaste ............ 15, 209 Wärmebedarf Vorregler ..........98 Störungstaste extern ..........209 Wärmebedarf, Kommunikation ....... 225 Strömungsüberwachung ........... 61 Wärmebedarfsausgänge .......... 92 Stützpunkt (Heizkennlinie) ........123 Wärmebedarfstransformator ......93, 101 Synchronisationsimpuls ..........58 254/5256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Stichwortverzeichnis 2017-09-29...
Seite 255 Zähler ..............197 Zweipunktregelung 1-stufiger Brenner ...... 70 Zählerstände anzeigen ........... 199 Zweipunktregelung 2-stufiger Brenner ...... 71 Zählerstände setzen / rücksetzen ......199 Zwillingspumpen ............59 Zählertypen, -einheiten ........... 197 255/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies Stichwortverzeichnis 2017-09-29...
Seite 256 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 58-724 24 24 © Siemens Schweiz AG, 2006 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 256/256 Siemens Modularer Heizungsregler RMH760B CE1P3133de Building Technologies 2017-09-29...

Siemens Synco 700 RMH760B Basisdokumentation

1 Übersicht

2 Bedienung

3 Inbetriebnahme

4 Allgemeine Einstellungen

5 Allgemeine Funktionen, Grundlagen

6 Kesselregelung

7 Wärmebedarf und Wärmeanforderungen

8 Hauptregler und Vorregler

9 Heizkreisregelung

10 Brauchwasserbereitung

11 Logikfunktionen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Siemens Synco 700 RMH760B

Inhaltszusammenfassung für Siemens Synco 700 RMH760B
