Comelit 1256 Technisches Handbuch Seite 7

SCHALTRELAIS-MODUL ART. 1256
Logikmodul zur Ansteuerung eines Relais (in der Anlage) mit
10A für allgemeine Funktionen. art. 1256 kann in Anlagen
vom Typ 2-Draht-Kit, "Building Kit" (reines 2-Drahtsystem),
sowie Simplebus 2 S/W und Simplebus Color eingesetzt
werden. Es können max. 10 Schaltrelais-Module art. 1256 an
die von einer Audio- oder Audio/Video-Türstation ausgehende
Busleitung angeschlossen werden. bzw. max. 30 Schaltrelais-
Module art. 1256 an die Busleitung am Ausgang von einem
Mischer-Netzteil art. 4888, 4888C angeschlossen werden.
Zur Verwendung des Schaltrelais-Moduls in Anlagen vom
Typ 2-Draht-Kit, "Building Kit", Simplebus 2 oder Simplebus
Color im Abschnitt HINTER art. 4888, 4888C siehe die
Anmerkung auf Seite 2.

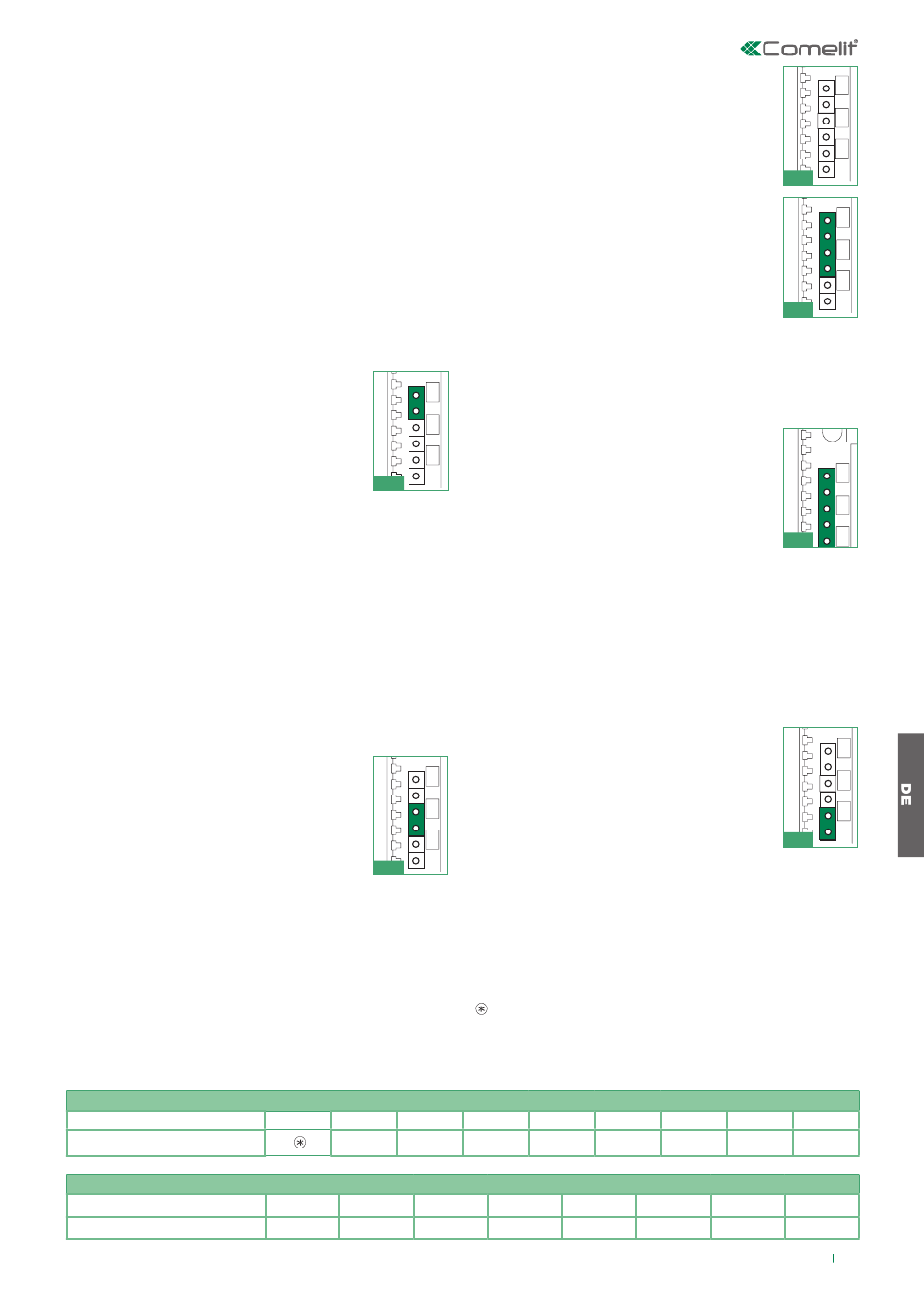

ART. 1256 STELLT JE NACH STELLUNG DES JUMPERS JP1
FOLGENDE SECHS FUNKTIONEN BEREIT:
A) Rufwiederholung. JP1 wie in Abb. 1
Bei einem Ruf von der Pförtnerzentrale, Türstation
und Etage wird das Relais angesprochen
und der Schließerkontakt geschlossen. Dies
erfolgt jedoch nur, wenn der Teilnehmercode,
für den die Rufwiederholung gewünscht wird,
mit dem Dipschalter eingestellt wurde (z. B.
zur Einschaltung von Lampen, Läutwerken,
Personenruf, Alarmkontakten der Videoüberwachung usw.).
Bei einem Ruf von der Türstation oder Etage schließt das
Relais einmal. Bei einem Ruf von der Pförtnerzentrale schließt
das Relais zweimal. Anrufe der internen Hauskommunikation
werden nicht wiederholt. Das Schaltrelais-Modul kann
auch separat verwendet werden, wenn der Ruf der
internen Hauskommunikation nicht wiederholt, jedoch der
Schließerkontakt schließen soll, sobald die Türstation den
Teilnehmercode anruft, der eingestellt ist in art. 1256.
Die Schließzeit des Relais ist fest auf ca. 2
eingestellt. Zur Einstellung des Teilnehmercodes über
Dipschalter siehe die Tabelle auf Seite 10. Siehe Schaltpläne:
SB2/KI - SB2/MBI
B) Aktivierung über Pförtnerruf-Taste. JP1 wie in Abb. 2
Verwendung nur in Anlagen, die nicht mit
JP1
einer Pförtnerzentrale art. 1998/A ausgerüstet
sind. Bei einem Ruf von einer Sprechstelle
oder Videosprechstelle an die Pförtnerzentrale
wird das Relais angesprochen und der
Schließerkontakt geschlossen
separaten Einschaltung mit einem dedizierten
Befehl von Lampen, Alarmkontakten der
Videoüberwachung, elektrischen Toren, Eingängen ohne
Türstation oder sonstigen Einrichtungen). Die Schließzeit
des Relais ist mit Dipschaltern programmierbar, siehe hierzu
Tabelle A. Die Funktion kann nur bei nicht besetzter Anlage
verwendet werden. Siehe Schaltpläne: SB2/KI - SB2/MBI -
SB2/L - SB2/N - SB/GI, S2W/GI JP1
C) Beleuchtung der Türstation / Treppenhausbeleuchtung.
JP1 wie in Abb. 3
Bei einem Ruf von einer Türstation an eine beliebige Adresse
wird das Relais über die Videosprechstelle angesprochen
TAB. A: Programmierung d. Schließzeit d. Relais für Funktion B, C und E
DIP-s ON
chalter auf
z s r
eIt Der chlIessuNg Des elaIs
JP1
DIP s ON
chalter auf
a a
ktIvIerte DresseN
JP1
JP3
2 1
Abb. 1
2 JP2 1
JP1
Sekunden
JP1
JP1
(z. B. zur
Abb. 2
JP1
ALLE 1 2
1'' 2''
TAB. B: Bereichsprogrammierung für Funktion D
JP1
1 2
1 ÷ 30 31 ÷ 60 61 ÷ 90
und der Schließerkontakt geschlossen (z. B.
zur automatischen Einschaltung von Lampen,
Alarmkontakten der Videoüberwachung usw.).
Die Schließzeit des Relais ist mit Dipschaltern
programmierbar, siehe hierzu Tabelle A. Siehe
2 JP2
Schaltpläne: SB/GI, S2W/GI, SB2/L, SB2/N
D) Türöffner am Hauseingang (ohne Türstation)
JP1 wie in Abb. 4
JP1
Das Relais wird nach Drücken der Türöffnertaste
angesprochen, wenn
der Sprech- oder Videosprechstelle, von der
der Befehl ausgeht, in dem mit Dipschalter
definierten Bereich liegt (siehe Tabelle B),
um beispielsweise mit dem Türöffner-Befehl
an Eingängen ohne Türstation ein zweites
JP1
Türschloss zu betätigen. Die Schließzeit des Relais ist fest
auf ca. 2 Sekunden eingestellt. Siehe Schaltpläne: SB2V/
EN/155SMC.
E) Aktivierung über Relaistaste. JP1 wie in Abb. 5
Bei einem Ruf von einer Sprechstelle oder Videosprechstelle
JP1
wird mit dem Befehl 'Standardrelais' das
Relais angesprochen und der Schließerkontakt
geschlossen (z. B. zur separaten Einschaltung
mit einem dedizierten Befehl von
Alarmkontakten der
elektrischen Toren, Eingängen ohne Türstation
JP1
oder sonstigen Einrichtungen). Die Schließzeit
des Relais ist mit Dipschaltern programmierbar,
siehe hierzu Tabelle A. Die Funktion ist jederzeit verfügbar,
ausgenommen es wird an einer anderen Sprechstelle oder
Videosprechstelle ein Gespräch geführt.
1256, die auf diese Funktion programmiert sind, werden auf
Tastendruck an der Innensprechstelle gleichzeitig aktiviert.
Siehe Schaltpläne: SB2/KI - SB2/MBI - SB2/L - SB2/N - SB/
GI, S2W/GI
F) Aktivierung über codierte Relaistaste. Diese Funktion ist
für Anlagen vom Typ Simplebus KitNICHT verfügbar
JP1 wie in Abb. 6. Wenn die Taste der
JP1
Sprechstelle oder
entsprechend programmiert ist, wird das Relais
betätigt und der Schließerkontakt geschlossen,
um den Befehl 'Codiertes Relais' an die
betreffende Schaltvorrichtung zu erteilen (1251/
Az. B. zur separaten Einschaltung mit einem
dedizierten Befehl von Lampen, Alarmkontakten
der Videoüberwachung, elektrischen Toren, Eingängen ohne
Türstation oder sonstigen Einrichtungen). Die Schließzeit des
Relais ist fest auf 2 Sekunden eingestellt. die Funktion ist
jederzeit verfügbar, ausgenommen es wird an einer anderen
Sprechstelle oder Videosprechstelle ein Gespräch geführt.
Zur Einstellung des Teilnehmercodes über Dipschalter siehe
die Tabelle auf Seite 10. Siehe Schaltpläne: SB2/KI - SB2/
MBI - SB2/L - SB2/N
Das Relais von art. 1256 funktioniert als bistabiles Relais und wechselt
also mit jedem Befehl seinen Schaltstatus. Bei einem Spannungsausfall stellt
es sich bis zur Rückkehr der Stromversorgung in Offenstellung zurück.
Die bistabile Betriebsart ist nur auf Geräten mit Versionsnummer 003
oder höher verfügbar.
3 4
4'' 8'' 16''
3 4 5
91 ÷ 120 121 ÷ 150 151 ÷ 180 181 ÷ 210 211 ÷ 240
JP3
2 1
2 JP2 1
1
Abb. 3
der Teilnehmercode
Abb. 4
JP1
Lampen,
Videoüberwachung,
Abb. 5
JP1
Sämtliche art.
Videosprechstelle
JP1
Abb. 6
5 6 7
32'' 1' 5''
6 7
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
8
2' 10''
8
7
