MÓDULO RELÉ ACTUADOR ART. 1256
Dispositivo inteligente para mandar un relé de 10A para usos
generales. El art. 1256 se puede emplear en instalaciones
con Kit 2 Hilos, "Building Kit" (2 hilos puro) y en instalaciones
Simplebus 2 B/N y Simplebus Color. Instalar como máximo
10 módulos relé actuador art. 1256 en la línea bus en salida
de una unidad externa audio o audio/vídeo. Instalar como
máximo 30 módulos relé actuador art. 1256 en la línea bus
en salida de un mezclador-alimentador art. 4888 o 4888C.
Para utilizar el módulo relé actuador en instalaciones con Kit
2 Hilos, "Building Kit", Simplebus 2, Simplebus Color, en el
tramo POSTERIOR al art. 4888 o 4888C véase nota de pág. 2.
EL ART. 1256 PERMITE OBTENER HASTA SEIS FUNCIONES,
QUE ES POSIBLE PROGRAMAR MEDIANTE EL PUENTE JP1:
A) Función de repetición de llamada. JP1 como se ilustra
en la fig. 1
El relé se acciona y el contacto normalmente
abierto se cierra al producirse una llamada
desde la centralita, la unidad externa o el rellano;
esto sólo sucede si el código del usuario cuya
llamada se desea repetir se ha programado
mediante el interruptor DIP (por ejemplo, para
activar luces, timbre, buscapersonas, contactos
de alarma TVCC, etc.). Cuando se produce
una llamada desde la unidad externa o desde el rellano, el
relé se cierra una sola vez. Cuando se produce una llamada
desde la centralita, el relé se cierra dos veces. Las llamadas
intercomunicantes no se reproducen. El módulo relé actuador
también se puede utilizar individualmente si no se tiene que
repetir la llamada en una vivienda sino que se desea cerrar
el contacto normalmente abierto, cuando la unidad externa
llama el código de usuario configurado en el art. 1256.
El tiempo de cierre del relé no se puede modificar y es de
aproximadamente 2 s. Para configurar el código de usuario
mediante el interruptor DIP, véase la tabla de pág. 10. Véanse
los esquemas: SB2/KI - SB2/MBI
B) Función de activación del pulsador de llamada de la
centralita. JP1 como se ilustra en la fig. 2
JP1
Para utilizarse sólo en instalaciones sin centralita
art. 1998/A. El relé se acciona y el contacto
normalmente abierto se cierra al producirse
una llamada desde la centralita enviada por
el teléfono o el monitor (por ejemplo, para
activar, de forma independiente y con un mando
dedicado, luces, contactos de alarma TVCC,
cancelas de vados, entradas sin unidad externa u otros
dispositivos). El tiempo de cierre del relé se puede programar
mediante interruptores DIP (véase la tabla A). La función
sólo se puede utilizar con la instalación libre. Véanse los
esquemas: SB2/KI - SB2/MBI - SB2/L - SB2/N - SB/GI,
JP1
S2W/GI
C) Función de luz de la unidad externa o luz de
la escalera. JP1 como se ilustra en la fig. 3
El relé se acciona y el contacto normalmente
abierto se cierra al producirse una llamada
desde la unidad externa a cualquier dirección
o el encendido interno desde el monitor (por

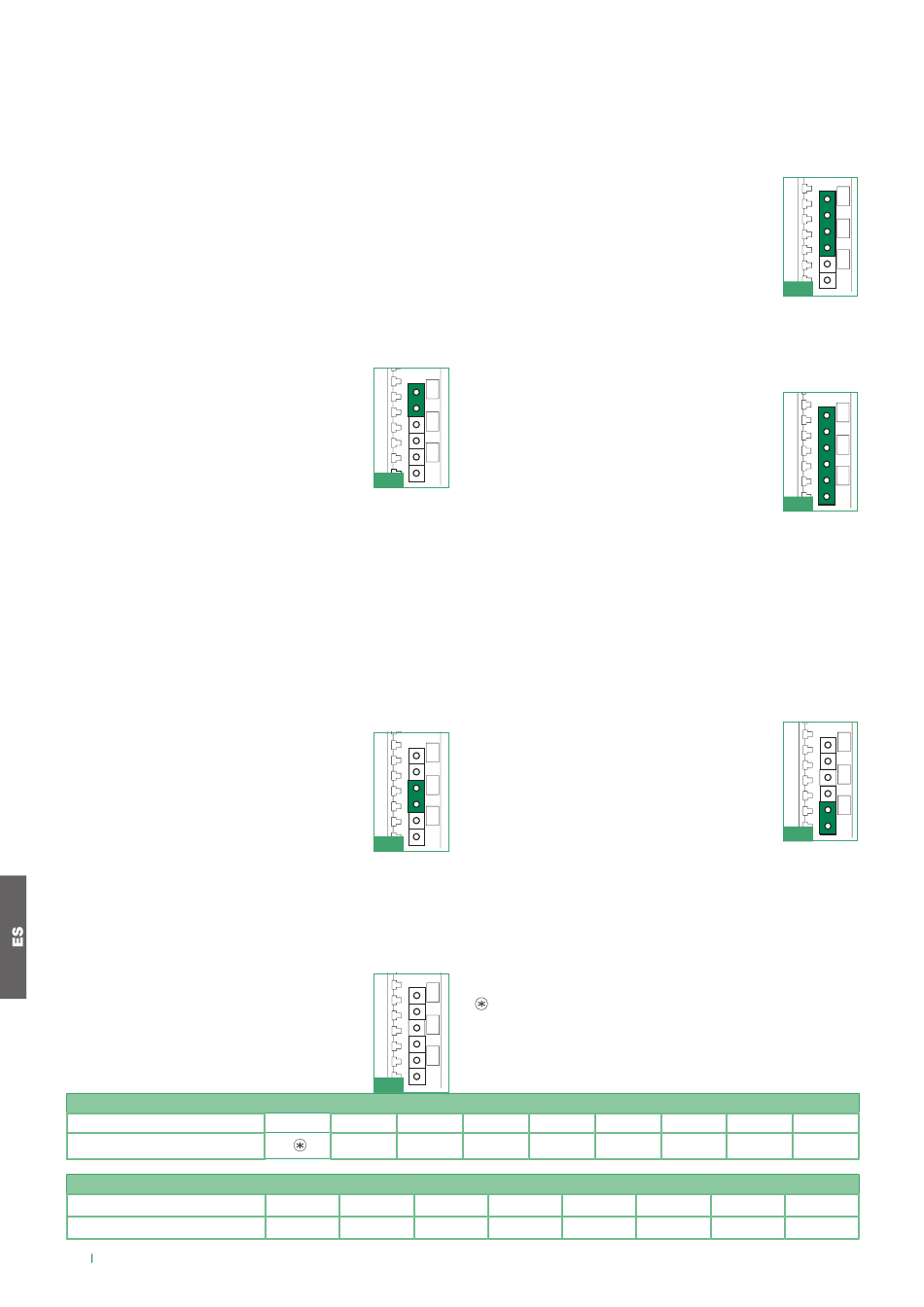

Tabla A: programación del tiempo de cierre del relé para las funciones B, C y E
D ON
IPswItches eN
t
IemPO De cIerre Del relè
JP1
D ON
IPswItches eN
D
IreccIONes habIlItaDas
8
JP1
JP3
2 1
Fig. 1
2 JP2 1
JP1
JP1
JP1
JP1
Fig. 2
JP1
JP1
Fig. 3
TODOS 1 2
1'' 2''
JP1
TAB. B: programación de Rango para función D
JP1
1 2
1 ÷ 30 31 ÷ 60 61 ÷ 90
ejemplo, para activar, de forma automática, luces, contactos
de alarma TVCC, etc.). El tiempo de cierre del relé se puede
programar mediante interruptores DIP (véase la tabla A).
Véanse los esquemas: SB/GI, S2W/GI, SB2/L, SB2/N
2 JP2
D) Función de abrepuertas al pie de la escalera (sin
unidad externa). JP1 como se ilustra en la fig. 4
El relé se activa al presionar el pulsador
JP1
abrepuertas si el código del usuario del teléfono
o monitor, desde los cuales se ha mandado el
mando, está dentro del rango definido mediante
los interruptores DIP, véase tabla B (por ejemplo,
para activar una segunda cerradura con el
mando abrepuertas en entradas sin unidades
externas). El tiempo de cierre del relé no se
JP1
puede modificar y es de aproximadamente 2 s. Véanse el
esquema: SB2V/EN/155SMC
E) Función de activación en pulsador actuador
JP1 como se ilustra en la fig. 5
El relé se acciona y el contacto normalmente
JP1
abierto se cierra al producirse una llamada
desde un actuador genérico, enviada por el
teléfono o el monitor (por ejemplo, para activar,
de forma independiente y con un mando
dedicado, luces, contactos de alarma TVCC,
cancelas de vados, entradas sin unidad externa
u otros dispositivos). El tiempo de cierre del relé
JP1
se puede programar mediante interruptores DIP (véase la
2 JP2
tabla A). La función se puede utilizar siempre excepto cuando
hay una conversación desde un teléfono o monitor diferente
al propio. Todos los art. 1256
utilizarse en esta función se activan al mismo tiempo
presionando el pulsador de la unidad interna. Véanse los
esquemas: SB2/KI - SB2/MBI - SB2/L - SB2/N - SB/GI,
S2W/GI
F) Función de activación en pulsador actuador con
código. Esta función NO se puede utilizar en instalaciones
de tipo kit Simplebus. JP1 como se ilustra en la fig. 6
El relé se acciona y el contacto normalmente
JP1
abierto se cierra si el pulsador presionado en el
teléfono o el monitor se ha programado
(mediante el programador de mano art. 1251/A)
para mandar la llamada del actuador con el
código del actuador tomado en consideración
(por ejemplo, para
independiente y con un mando dedicado, luces,
contactos de alarma TVCC, cancelas de vados, entradas sin
unidad externa u otros dispositivos). El tiempo de cierre del
relé no se puede modificar y es de aproximadamente 2 s. la
función se puede utilizar siempre excepto cuando hay una
conversación desde un teléfono o monitor diferente al propio.
Para configurar el código de usuario mediante el interruptor
DIP, véase la tabla de pág. 10. Véanse los esquemas: SB2/
KI - SB2/MBI - SB2/L - SB2/N
El relé del art. 1256 funciona en modo BIESTABLE cambiando de
estado a cada mando; si falta alimentación, vuelve a la posición de
normalmente abierto y permanece en ella incluso cuando se restablece
la alimentación. La modalidad biestable está disponible en los pro-
ductos cuyo índice de revisión es igual o superior a 003.
