RELAISMODULE ART. 1256
Intelligent systeem voor de besturing van een (ingebouwd)
relais van 10A voor algemeen gebruik. art. 1256 kan worden
gebruikt in Kit 2-Draads, "Building Kit" (puur 2-draads),
in Simplebus 2 zwart-wit- en Simplebus Color-systemen.
Op de uitgaande busleiding van de voedingsmixer art.
4888, 4888C kunnen maximaal 30 relaismodules art. 1256
worden aangesloten. Op de uitgaande busleiding van
de voedingsmixer art. 30, 1256
relaismodules art. 4888C worden aangesloten. Zie voor het
gebruik van de relaismodule in Kit 2-Draads, "Building
Kit", Simplebus 2 - of Simplebus Color-systemen NA
art.4888, 4888C de opmerking op pag. 2.

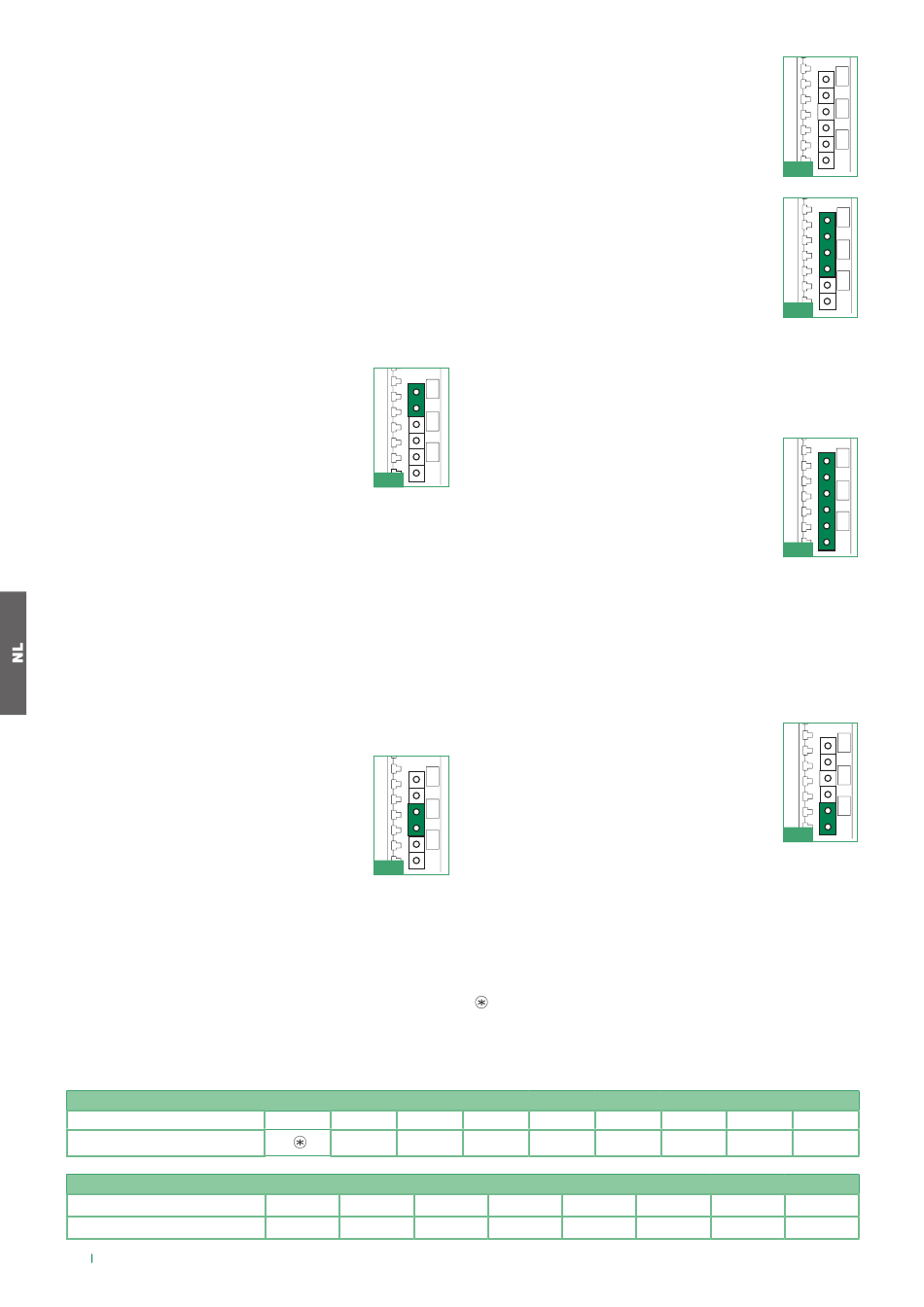

ART. 1256 BIEDT, NAAR GELANG DE POSITIE VAN DE
JUMPER JP1, DE VOLGENDE ZES FUNCTIES:
A) Functie extra bel. JP1 als op afb. 1
Het relais wordt geactiveerd als het C.NO.-
contact wordt gesloten bij een oproep vanaf
portierscentrale, entreepaneel en etage; dit
gebeurt alleen als de gebruikerscode waarvan
u de oproep met de dipswitch wilt herhalen is
ingesteld (bv. voor het activeren van: lichten,
belinrichtingen, personenzoeksystemen, CCTV-
alarmcontacten, enz.). Bij een oproep vanaf het entreepaneel
of van de etagebel wordt het relais eenmaal aangestuurd. Bij
een oproep vanaf de portiercentrale wordt het relais tweemaal
aangestuurd. Bij interne intercomoproepen wordt het relais
niet aangestuurd. De relaismodule kan ook apart worden
gebruikt, als u wilt dat de oproep naar een appartement
wordt herhaald, maar ook dat het C.NO.-contact sluit als het
entreepaneel de gebruikerscode belt die is ingesteld op art.
1256.
De inschakeltijd van het relais is vastgesteld op ongeveer
2 sec. Zie voor het instellen van de gebruikerscode met de
dipswitches de tabel op pag. 10. Zie de schema's: SB2/
KI - SB2/MBI
B) Inschakelfunctie met de drukknop voor het bellen naar
de portierscentrale. JP1 als op afb. 2
JP1
Deze functie kan alleen worden gebruikt in
systemen zonder portiercentrale art. 1998/A. Het
relais wordt geactiveerd als het C.NO.-contact
wordt gesloten wanneer vanaf een deurtelefoon
of een videofoon naar de portierscentrale wordt
gebeld (bv. om op onafhankelijke wijze of met
een speciale bedieningsknop lichten, CCTV-
alarmcontacten, poorten, ingangen zonder entreepaneel of
andere voorzieningen te activeren). De inschakeltijd van het
relais kan worden ingesteld met de dipswitches, zie tabel A.
Deze functie kan alleen worden gebruikt als het systeem niet
in gebruik is. Zie de schema's: SB2/KI - SB2/MBI - SB2/L -
SB2/N - SB/GI, S2W/GI
JP1
C) Functie licht entreepaneel / functie licht trappenhuis.
JP1 als op afb. 3
Het relais wordt geactiveerd als het C.NO.-contact wordt
gesloten wanneer er vanaf een entreepaneel naar een
TAB. A: programmering van de schakeltijd voor functies B, C en E
D ON
IPswItcheN OP
s
chakeltIjD relaIs
JP1
D ON
IPswItcheN OP
s
chakelt OP De cODes
6
kunnen maximaal 4888
JP1
JP3
2 1
Afb. 1
2 JP2 1
JP1
JP1
JP1
Afb. 2
JP1
ALLE 1 2
1'' 2''
TAB. B: programmering code range voor functie D
JP1
1 2
1 ÷ 30 31 ÷ 60 61 ÷ 90
willekeurig adres wordt gebeld als de videofoon
van binnenuit wordt ingeschakeld (bv. om
automatisch lichten, CCTV-alarmcontacten,
enz. te activeren). De inschakeltijd van het relais
kan worden ingesteld met de dipswitches, zie
2 JP2
tabel A. Zie de schema's: SB/GI, S2W/GI,
SB2/L, SB2/N
D) Functie secundaire deuropener (zonder
JP1
entreepaneel). JP1 als op afb. 4
Het relais wordt geactiveerd bij een druk op
de deuropener als de gebruikerscode van de
deurtelefoon of videofoon waar de bediening
vandaan komt binnen het bereik ligt dat met
de dipswitches is ingesteld, zie tabel B (bv. om
JP1
een tweede slot met de deuropener bij ingangen
zonder entreepaneel te activeren). De inschakeltijd van het
relais is vastgesteld op ongeveer 2 sec. Zie schema: SB2V/
EN/155SMC
E) Inschakelfunctie met toestelknop. JP1 als op afb. 5.
JP1
Het relais wordt geactiveerd als het C.NO.-contact wordt
gesloten bij een oproep van een algemene
relaissturing vanaf een deurtelefoon of een
videofoon (bv. om op onafhankelijke wijze
of met een speciale bedieningsknop lichten,
CCTV-alarmcontacten,
zonder entreepaneel of andere voorzieningen
JP1
te activeren). De inschakeltijd van het relais kan
worden ingesteld met de dipswitches, zie tabel
A. Deze functie kan altijd gebruikt worden, behalve als een
andere gebruiker in het systeem in gesprek is. Alle art. 1256
die op deze functie zijn ingesteld worden tegelijk geactiveerd
als op de betreffende knop op het toestel wordt ingedrukt.
Zie de schema's: SB2/KI - SB2/MBI - SB2/L - SB2/N - SB/
GI, S2W/GI
F) Inschakelfunctie met gecodeerde toestelknop. Deze
functie kan NIET worden toegepast in Simplebus Kit-
systemen. JP1 als op afb. 6. Het relais wordt
JP1
geactiveerd als het C.NO.-contact wordt gesloten
wanneer de knop die op de deurtelefoon of
videofoon is ingedrukt, geprogrammeerd is (met
het handprogrammeerapparaat art. 1251/A)
voor het verzenden van een oproep door een
gecodeerde toestelknop van de desbetreffende
relaissturing (bv. om
wijze of met een speciale bedieningsknop lichten, CCTV-
alarmcontacten, poorten, ingangen zonder entreepaneel of
andere voorzieningen te activeren). De inschakeltijd van het
relais is vastgesteld op 2 sec. deze functie kan altijd gebruikt
worden, behalve als een andere gebruiker in het systeem in
gesprek is. Zie voor het instellen van de gebruikerscode met
de dipswitches de tabel op pag. 10. Zie de schema's: SB2/
KI - SB2/MBI - SB2/L - SB2/N
Het relais van art. 1256 werkt in de BISTABIELE modus en verandert bij
elke bediening van status; als de voedingsspanning ontbreekt, keert hij terug
in de positie C.NO. en blijft daar ook als de voedingsspanning terugkeert.
De bistabiele modus is leverbaar voor de producten met dezelfde
of een recentere revisie-index dan 003.
3 4
4'' 8'' 16''
3 4 5
91 ÷ 120 121 ÷ 150 151 ÷ 180 181 ÷ 210 211 ÷ 240
JP3
2 1
2 JP2 1
1
Afb. 3
Afb. 4
JP1
poorten, ingangen
Afb. 5
JP1
JP1
Afb. 6
op onafhankelijke
5 6 7
32'' 1' 5''
6 7
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
JP1
8
2' 10''
8
