MODULE RELAIS ACTIONNEUR ART. 1256
Dispositif intelligent pour la commande d'un relais (intégré)
de 10A pour usages généraux. L'art. 1256 est utilisable dans
les systèmes Kit 2 Fils, "Building Kit" (2 fils pur) et dans les
systèmes Simplebus 2 N/B et Simplebus Color. Installer au
maximum 10 modules relais actionneur art. 1256 sur la ligne
bus en sortie d'une plaque de rue audio ou audio/vidéo.
Insérer au maximum 30 modules relais actionneur art. 1256
sur la ligne bus en sortie d'un mélangeur-alimentateur art.
4888, 4888C. Pour utiliser le Module relais actionneur dans
des installations Kit 2 Fils, "Building Kit", Simplebus 2 ou
Simplebus Color dans le segment APRÈS l'art. 4888, 4888C
voir la remarque page 2.

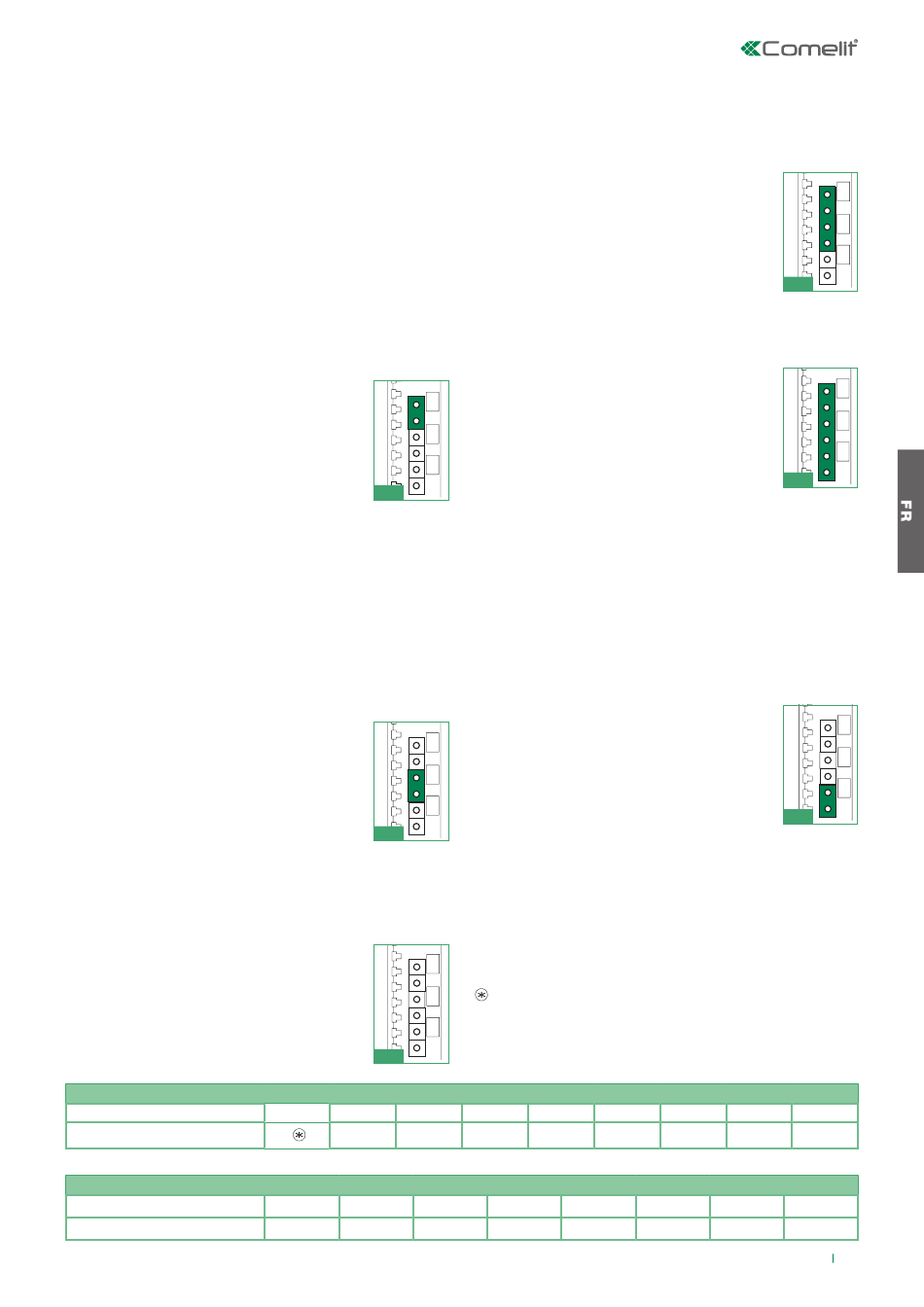

L'ART. 1256 FOURNIT LES SIX FONCTIONS SUIVANTES
SELON LA POSITION DU JUMPER JP1:
A) Fonction répétition appel
JP1 comme d'après la fig. 1
Le relais est actionné en fermant le contact
C.NO. sur appel depuis standard, plaque de
rue et depuis l'étage ; uniquement si le code
usager dont on désire répéter l'appel au moyen
du DIP switch est programmé (ex. pour activer :
l'éclairage, la sonnerie, le télé-appel, les contacts
d'alarme CCTV etc.). Sur appel depuis la plaque
de rue ou du palier, une simple fermeture du relais est
réalisée. Sur appel depuis le standard, une double fermeture
du relais est réalisée. Les appels intercommunicants ne sont
pas répétés. Le module relais actionneur est également
utilisable individuellement, non pas pour répéter l'appel à un
appartement mais pour fermer le contact C.NO. lorsque la
plaque de rue appelle le code usager programmé sur l'art.
1256.
Le temps de fermeture du relais est fixe : environ 2 sec. Pour
programmer le code usager au moyen du DIP switch, voir le
tableau page 10. Voir schémas : SB2/KI - SB2/MBI
B) Fonction activation sur bouton appel
JP1
standard. JP1 comme d'après la fig. 2
S'utilise seulement pour des installations non
équipées de standard art. 1998/A. Le relais
est actionné en fermant le contact C.NO. sur
appel standard envoyé par un interphone
ou un visiophone (ex. pour activer en mode
indépendant et avec une commande dédiée
: l'éclairage, les contacts d'alarme CCTV, les portails, les
entrées sans plaque de rue ou autres dispositifs). Le temps
de fermeture du relais est programmable par DIP switch, voir
tableau A. La fonction n'est utilisée que lorsque l'installation
est libre. Voir schémas : SB2/KI - SB2/MBI - SB2/L - SB2/N
- SB/GI, S2W/GI
JP1
C) Fonction éclairage plaque de rue / Fonction
éclairage escalier
JP1 comme d'après la fig. 3
Le relais est actionné en fermant le contact C.NO.
sur appel depuis la plaque de rue à une adresse
TAB. A: programmation du temps de fermeture du relais pour les fonctions B, C et E
DIP ON
swItches sur
t
emPs fermeture relaIs
JP1
TAB. B: programmation de l'intervalle des codes pour la fonction D
DIP ON
swItches sur
c
ODes valIDés
JP1
JP3
2 1
JP2
2 1 Fig. 1
JP1
JP1
JP1
JP1
Fig. 2
JP1
JP1
Fig. 3
TOUS 1 2
1'' 2''
JP1
JP1
1 2
1 ÷ 30 31 ÷ 60 61 ÷ 90
quelconque, sur allumage interne depuis le visiophone (ex.
pour activer en mode automatique : l'éclairage, les contacts
d'alarme CCTV etc.). Le temps de fermeture du relais est
programmable par DIP switch, voir tableau A. Voir schémas :
SB/GI, S2W/GI, SB2/L, SB2/N
2 JP2
D) Fonction ouvre-porte de bas d'escalier
JP1
(sans plaque de rue). JP1 comme d'après la
fig. 4
Le relais s'active en appuyant sur le bouton
ouvre-porte si le code usager de l'interphone
ou du visiophone, d'où provient la commande,
se trouve dans la plage définie au moyen du
DIP switch, voir tableau B (ex. pour activer : une
JP1
seconde gâche avec la commande d'ouvre-porte dans les
entrées sans plaque de rue). Le temps de fermeture du relais
est fixe à environ 2 sec. Voir schéma : SB2V/EN/155SMC
E) Fonction activation sur bouton actionneur
JP1 comme d'après la fig. 5
JP1
Le relais est actionné en fermant le contact
C.NO. sur appel Actionneur générique envoyé
par un interphone ou un visiophone (ex. pour
activer en mode indépendant et avec une
commande dédiée : l'éclairage, les contacts
d'alarme CCTV, les portails, les entrées sans
JP1
plaque de rue ou autres dispositifs). Le temps de fermeture JP2
2
du relais est programmable par DIP switch, voir tableau A. La
fonction est toujours utilisable, sauf lorsqu'une conversation
est en cours depuis un autre interphone ou un autre
visiophone. Tous les art. 1256 programmés pour être utilisés
dans cette fonction sont activés en même temps lorsque l'on
appuie sur le bouton du poste intérieur. Voir schémas : SB2/
KI - SB2/MBI - SB2/L - SB2/N - SB/GI, S2W/GI
F) Fonction activation sur bouton actionneur avec
code. Fonction NON utilisable dans les installations type
Simplebus Kit
JP1 comme d'après la fig. 6
JP1
Le relais est actionné en fermant le contact
C.NO. si le bouton appuyé sur l'interphone ou
sur le visiophone a été programmé (au moyen
du programmateur palmaire art. 1251/A) pour
envoyer l'appel actionneur avec le code de
l'actionneur pris en considération (ex. pour
activer de manière indépendante et avec une
commande dédiée : l'éclairage, les contacts d'alarme CCTV,
les portails, les entrées sans plaque de rue ou autres
dispositifs). Le temps de fermeture du relais est fixe à
2 sec. la fonction est toujours utilisable sauf lorsqu'une
conversation est en cours depuis un autre interphone ou un
autre visiophone. Pour programmer le code usager au moyen
du DIP switch, voir le tableau page 10. Voir schémas : SB2/
KI - SB2/MBI - SB2/L - SB2/N
Le relais de l'art. 1256 fonctionne en mode BISTABLE et change
d'état à chaque commande ; en cas d'absence d'alimentation, il
retourne en position C.NO. et y reste jusqu'au retour du courant.
Le mode bistable est disponible pour les produits ayant un indice
de révision égal ou supérieur à 003.
3 4
4'' 8'' 16''
3 4 5
91 ÷ 120 121 ÷ 150 151 ÷ 180 181 ÷ 210 211 ÷ 240
JP2
2 1
JP3
2 1
1
Fig. 4
JP1
JP3
2 1
Fig. 5
1
JP1
JP1
JP1
Fig. 6
JP1
5 6 7
32'' 1' 5''
JP1
6 7
JP1
JP1
JP1
JP1
JP1
JP1
JP1
8
2' 10''
8
5
