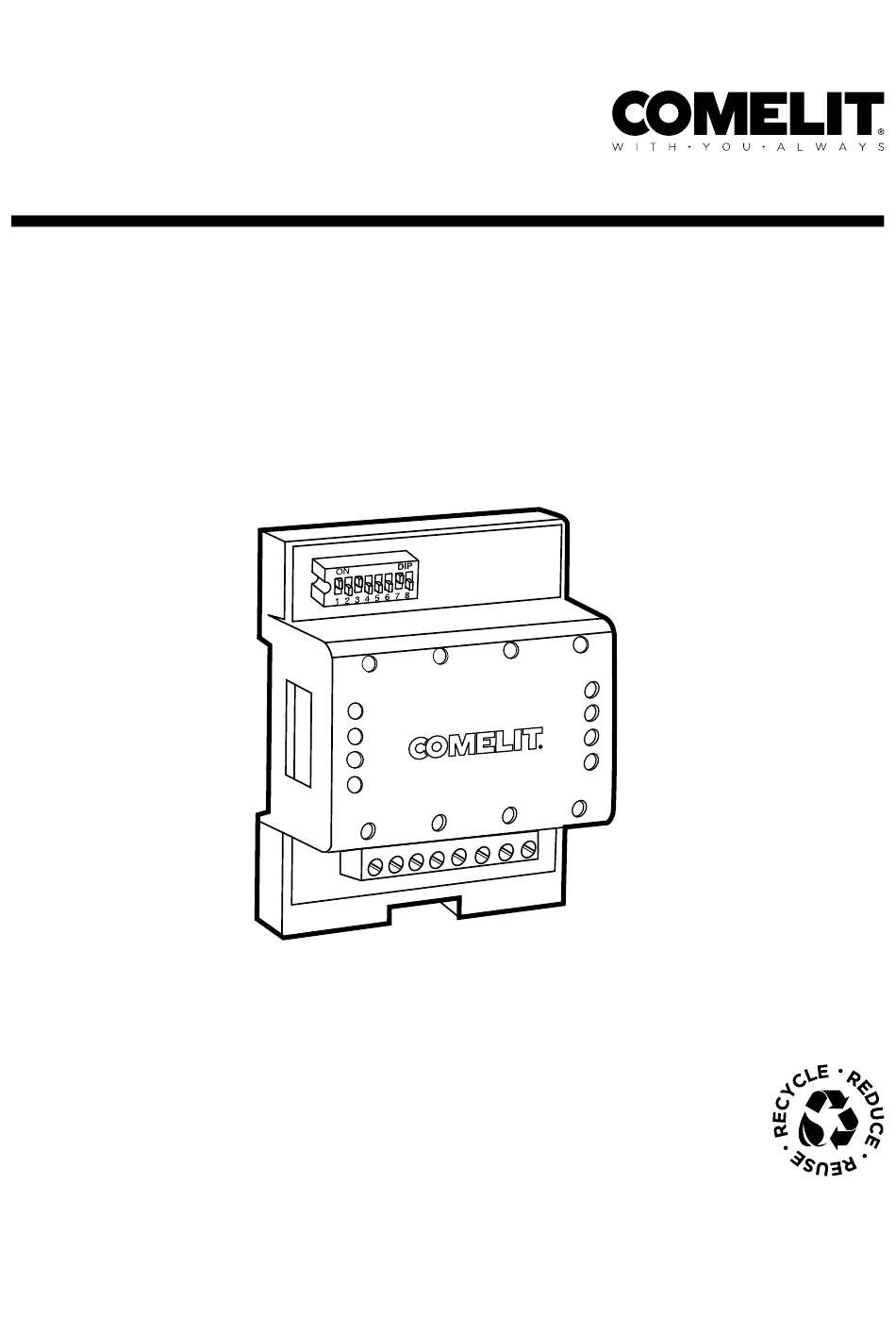

  • Seite 1 1256 Art. T E C H N I S C H E S H A N D B U C H Join us in taking care of our planet...
  • Seite 2 Schaltrelais Simplebus 1 und Simplebus 2 Intelligente Vorrichtung, die in allen Simplebus-Systemen zur Steuerung eines eingebauten Relais (12÷24 VAC/VDC / 10A max.) für allgemeine Zwecke verwendet werden kann. Spannungsversorgung: 12 VAC oder 20 VDC. Abzweigklemme des Videosignals Art. 1214/2C im Lieferumfang. Think before you Helfen Sie uns, die Planeten zu retten.

  • Seite 3: Inhaltsverzeichnis

    Anlageleistungen Anschlüsse Anschlusspläne Installation von Art. 1256 in Audioanlagen Installation Art. 1256 für die Funktion „Türöffner am Hauseingang“ in Simplebus 2-Anlagen Installation Art. 1256 in Kit- und Simplebus 2-Anlagen Hauseingang mit Art. 1256 Abzweig nach Art. 4888, 4888C Hauseingang mit Art. 1256 Abzweig vor Art. 4888, 4888C Art.

  • Seite 4: Technische Daten

    | Inhalt | Technische Daten 66 mm 35 mm KOMPATIBLE SYSTEME Audio/Video Simplebus 2 mit Netzteil Art. 4888C Ja Audio/Video Simplebus 2 mit Netzteil Art. 1210/1210A Ja Kit Audio/Video Simplebus 2 mit Netzteil Art. 1209 Ja Audio Simplebus 2 mit Netzteil Art. 1210/1210A Ja Audio Simplebus 1 Ja ELEKTRISCHE MERKMALE Versorgungsart Externe Versorgung...

  • Seite 5: Funktionen

    Adressen AKTIVIERUNG AUF TASTE ALLGEMEINE RELAISSTEUERUNG (STANDARD) Wenn der Jumper wie in der Abbildung gezeigt gesetzt ist, betätigt und schließt Art. 1256 den Schließerkontakt bei einem von der Innensprechstelle/Videosprechstelle gesendeten Befehl der allgemeinen Relaissteuerung, um z.B. unabhängig und mit einem speziellen Befehl zu aktivieren: Lichter, CCTV-Alarmkontakte, Toreinfahrten, Eingänge ohne Außensprechstelle oder andere...

  • Seite 6: Aktivierung Über Codierte Relaistaste

    • Es können maximal 30 Art. 1256 mit der Bus-Leitung am Ausgang des Mixers 4888 und 4888C verbunden werden. Die Jumper JP2, JP3, JP4 auf Position „2“ einstellen (Simplebus 2) • Es können maximal 10 Art. 1256 in Anlagen mit Netzteil 1209, 1210, 1210A verbunden werden. Die Jumper JP2, JP3, JP4 auf Position „2“ einstellen (Simplebus 2) Anschlüsse...

  • Seite 7: Anschlusspläne

    | Inhalt | Anschlusspläne Installation von Art. 1256 in Audioanlagen 1256 1200 12V~ 230V~ 12V/24V AC/DC - 10A 2708W/A 1256 1200 12V~ 230V~ 2708W/A 12V/24V AC/DC - 10A 1256 1200 12V~ 230V~ 12V/24V AC/DC - 10A 1622 UT1010 UT1010B UT1010W...

  • Seite 8: Installation Art. 1256 Für Die Funktion „Türöffner Am Hauseingang" In Simplebus

    | Inhalt | Installation Art. 1256 für die Funktion „Türöffner am 1216 Hauseingang“ in Simplebus 2-Anlagen 1214/2C 2719W P4 C4 1214/2C 1214/2C 1 2 3 4 5 6 1214/2C 1195 1256 1214/2C 12 VAC/VDC 18 Ω MAX 4888C 4888C 1595...
  • Seite 9 | Inhalt | 1216 1214/2C 2738W/A 6750W 1214/2C 1214/2C 1 2 3 4 5 6 1214/2C 1195 1256 NC C NO L 1214/2C 12 VAC/VDC 18 Ω MAX 4888C ~230V 1595 120-230 V 12 VAC/VDC UT1020 18 Ω MAX UT1020B...

  • Seite 10: Installation Art. 1256 In Kit- Und Simplebus 2-Anlagen

    | Inhalt | Installation Art. 1256 in Kit- und Simplebus 2-Anlagen 1216 1214/2C 1214/2C 1200 1256 12V~ 230V~ 12V/24V AC/DC - 10A 1 2 3 4 5 6 1214/2C 1214/2C 1200 1256 12V~ 230V~ 12V/24V AC/DC - 10A 1214/2C L IN L...

  • Seite 11: Hauseingang Mit Art. 1256 Abzweig Nach Art. 4888, 4888C

    | Inhalt | Hauseingang mit Art. 1256 Abzweig nach Art. 4888, 4888C 1214/2C OUT OUT 12V/24V AC-DC - 10A 4888 4888C 1256 ~230V 4680 - 4680C UT1020 - UT1020B - UT1020W Hauseingang mit Art. 1256 Abzweig vor Art. 4888, 4888C...

  • Seite 12: Art. 1256 Mit Abzweig An Der Außensprechstelle Simplebus 2

    | Inhalt | Art. 1256 mit Abzweig an der Außensprechstelle Simplebus 2 1214/2C 1210A 1210 230V 1214/2C 0 2 1 4 2 1195 12V/24V AC-DC - 10A 12 VAC/VDC UT2020 18 Ω MAX 1256 UT2020W R GND NO NC UT2020B UT9200 Art.

  • Seite 13: Teilnehmercodes

    | Inhalt | Teilnehmercodes Cod. DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6...
