Comelit UT8020 Technisches Handbuch

Comelit UT8020 Technisches Handbuch

Audio-/video-modul ultra ip-system (vip)

Werbung

DE
TECHNISCHES
HANDBUCH
Audio-/Video-Modul Ultra IP-System (ViP)
Art. UT8020
Passion.Technology.Design.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Comelit UT8020

  • Seite 1 TECHNISCHES HANDBUCH Audio-/Video-Modul Ultra IP-System (ViP) Art. UT8020 Passion.Technology.Design.
  • Seite 2: Wartung

    Hinweise Bestimmungsgerechter Gebrauch Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise ................... 2 Beschreibung ................... 4 UT8020 ......................4 Installationshinweise ............... 6 Technische Daten ................7 Installation ..................8 Übersichtstabelle Unterputzmontage ..........8 Übersichtstabelle Aufputzmontage ............9 Unterputzmontage ................ 10 Entfernung der Namensschilder (2A) /Modul (2B).......11 Installation mit nebeneinander liegenden Gehäusen ......12 Aufputzmontage ................
  • Seite 4: Beschreibung

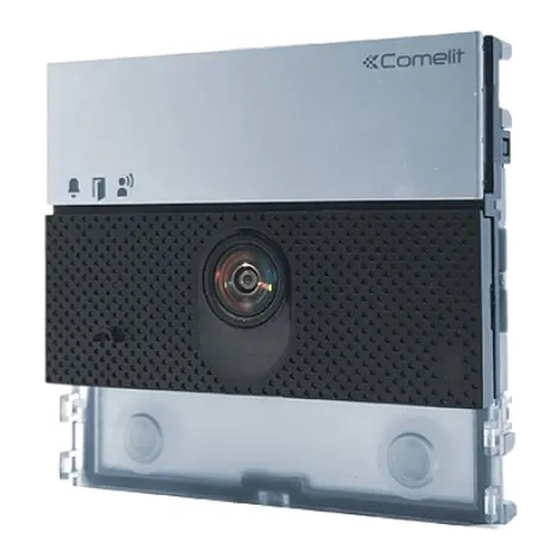

    Beschreibung UT8020 Audio-/Video-Modul für Ultra Türstation, IP-System (ViP). Dämmerungssensor zur automatischen Abschaltung der Hintergrundbeleuchtung von Namensschildern bei Tageslicht. Omnidirektionales Digitalmikrofon und zwei Lautsprecher für HiFi-Audio. Weitwinkel-Farbkamera (Sichtfeld: 160° horizontal, 90° vertikal) mit 2 MegaPixel. Zusätzliche optische und akustische Anzeigen für Behinderte, in der Programmierung einstellbar.
  • Seite 5 1. LED-Anzeige 7. Anschlussklemmleiste: Ruf gesendet (grün) RTE programmierbarer Eingang: RTE Anlage besetzt (rot) (lokaler Türöffner-Eingang), DO erstes Einschalten oder Neustart (rot blinkend) (Türöffnungssignal), Ausgang aktivieren, Prioritätsruf oder Ruf an Türöffner aktiviert Teilnehmer Sprechverbindung aktiv GND SE- Minus Bezugsspannung Eingang RTE und Türschloss 2.
  • Seite 6: Installationshinweise

    Installationshinweise 90° 90° 90° 50 cm 50 cm 50 cm 570 cm 160° Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen.
  • Seite 7: Technische Daten

    Technische Daten ALLGEMEINE DATEN Modular Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) Produktfarbe Schwarz RAL9005, transparent, Aluminium Material Polycarbonat, Aluminiumlegierung Unterputzmontage Ja, mit speziellem Zubehör Aufputzmontage Ja, mit speziellem Zubehör KOMPATIBLE SYSTEME AUDIO-MERKMALE Mikrofon Digitaler MEMS-Audiosensor, omnidirektional Lautsprecher 28 mm (Ø), 8 Ohm, 1 W (2) Eingesetzte Technologien Echounterdrückung KAMERA-MERKMALE...
  • Seite 8: Installation

    Installation Die Türstation ist in den Varianten zur Auf- und Unterputzmontage verfügbar: Übersichtstabelle Unterputzmontage A = Unterputzgehäuse B = Regendach C = Unterputzrahmen mit Einfassung 3110/1 3110/2 3110/3 3110/4 3110/1A 3110/2A 3110/3A 3110/4A UT9181 UT9182 UT9184H UT9183 UT9186 UT9189 UT9184 UT9188 UT9161 UT9162...
  • Seite 9: Übersichtstabelle Aufputzmontage

    Übersichtstabelle Aufputzmontage A = Regendach B = Aufputzgehäuse mit Einfassung UT9191 UT9192 UT9194H UT9193 UT9196 UT9199 UT9194 UT9198 UT9171 UT9172 UT9174H UT9173 UT9176 UT9179 UT9174 UT9178 Optional...
  • Seite 10: Unterputzmontage

    Unterputzmontage Optional Optional SCHWARZ...
  • Seite 11: Entfernung Der Namensschilder (2A) /Modul (2B)

    CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet MAX 0,2 mm werden (A), oder auf das ein Aufkleber (B) angebracht werden kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Es ist möglich, von pro.comelitgroup.com die PDF-Datei für den Druck der Namensschilder der Türstation herunterzuladen,...
  • Seite 12: Installation Mit Nebeneinander Liegenden Gehäusen

    Installation mit nebeneinander liegenden Gehäusen Vor dem Einmauern der Gehäuse die Abstandhalter einsetzen.
  • Seite 13: Aufputzmontage

    Aufputzmontage Optional Optional SCHWARZ...
  • Seite 14: Entfernung Der Namensschilder (2A) /Modul (2B)

    CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Die Taste verfügt über ein Namensschild, das direkt beschriftet werden (A), oder auf das ein Aufkleber (B) angebracht werden MAX 0,2 mm kann. Die Gesamtstärke von Namensschild + Aufkleber darf 0,2 mm nicht überschreiten. MAX 0,2 mm Es ist möglich, von pro.comelitgroup.com die PDF-Datei für den Druck der Namensschilder der Türstation herunterzuladen,...
  • Seite 15: Installation Mit Nebeneinander Liegenden Gehäusen

    Installation mit nebeneinander liegenden Gehäusen...
  • Seite 16: Anschlüsse

    BLUE & WHITE BLUE ORANGE WHITE ORANGE GREEN WHITE GREEN TX TX RX RX NO NC UT8020 UT9200 (MAX 10) Max 20 m. Steuertaste lokaler Türöffner. Anschluss mit Spannungsversorgung vom Standard POE-Switch STANDARD BROWN & WHITE BROWN SWITCH BLUE & WHITE BLUE...
  • Seite 17: Anschluss Mit Separater Spannungsversorgung

    1596B 1595 120-240 V 120-230 V TX TX RX RX TX TX RX RX NO NC UT8020 UT9200 UT8020 UT9200 (MAX 30) (MAX 15) Max 20 m. Steuertaste lokaler Türöffner. Anschluss mit separater Spannungsversorgung und Switch ohne PoE NON POE...
  • Seite 18: Variante Für Den Einsatz Des Relais Der Außensprechstelle

    Variante für den Einsatz des Relais der Außensprechstelle 12V/24V AC-DC TX TX RX RX NO NC 4A MAX UT8020 UT9200 Variante mit Sicherheitsschloss 12/24V AC/DC TX TX RX RX NO NC UT8020 UT9200...
  • Seite 19: Anschlüsse Der Module

    Anschlüsse der Module Maximal verfügbare Leistung für die Module je nach Art der Spannungsversorgung. Spannungsversorgung Maximal verfügbare Leistung [W] Standard-PoE 5 PoE mit 1440 5 1595 7,5 1596B 15 Spannungsversorgung vom Etagenabzweig Art. 1440 Spannungsversorgung mit Zusatznetzteil Art 1595 oder vom Standard-PoE oder Art.
  • Seite 20: Anschluss Tastenmodule Art. Ut9200

    WHITE ORANGE GREEN WHITE GREEN TX TX RX RX NO NC SCHWARZ UT8020 UT9200 MAX 10 Max 20 m. Steuertaste lokaler Türöffner. Max. 10 Module (Max. 30 Module mit zusätzlicher Spannungsversorgung, siehe „Anschluss mit separater Spannungsversorgung“). Anschluss Touchscreen-Modul Art. UT9270...
  • Seite 21: Anschluss Touchscreen-Modul Art. Ut9270 Mit Zusatznetzteil

    1596B 1595 120-230 V 120-240 V TX TX RX RX TX TX RX RX NO NC UT8020 UT8020 UT9270 UT9270 Max 20 m. Steuertaste lokaler Türöffner. Anschluss numerisches Tastenmodul Art. UT9279M 1440 1441 BROWN & WHITE BROWN BLUE & WHITE BLUE...
  • Seite 22: Programmierung

    Programmierung Für eine korrekte Programmierung folgen Sie der Reihe nach den folgenden Schritten Adressierung der Tastenmodule (siehe „Adressierung der Tastenmodule“) Konfigurierung der ViP-Adresse des UT8020-Moduls über den ViP-Manager (siehe „Programmierung über ViP-Manager“) III. Programmierung der ViP-Rufadressen vom ViP-Manager (siehe „Programmierung über ViP-Manager“)
  • Seite 23: Einstellung Der Helligkeitsintensität Der Tasten-Leds

    Einstellung der Helligkeitsintensität der Tasten-LEDs 1. Die Taste für 3 Sek. drücken, bis ein Piepton zu hören ist. Die Taste loslassen. » Bei erfolgreich abgeschlossenem Vorgang ertönt ein Bestätigungston, die rote LED blinkt und die Hintergrundbeleuchtung der Tasten leuchtet. » Wenn das Gerät im Fehlerzustand ist, ertönt ein Fehlerton.
  • Seite 24: Zurücksetzen Auf Werkseinstellungen

    Zurücksetzen auf Werkseinstellungen 1. Die Reset-Taste für 10 Sek. drücken: » nach 3 Sek. ertönt ein Piepton » nach 10 Sek. ertönt ein zweiter Piepton 2. Die Reset-Taste loslassen » Bei erfolgreich abgeschlossenem Vorgang ertönt ein Bestätigungston; für die Dauer des Geräteneustarts blinkt die rote LED und die Hintergrundbeleuchtung der Tasten leuchtet.
  • Seite 25: Programmierung Über Vip-Manager

    Programmierung über ViP-Manager Alle Gerätekonfigurationen (außer der Adressierung der Tastenmodule) können über einen PC und die Konfigurationssoftware ViP-Manager vorgenommen werden, die kostenlos unter pro.comelitgroup.com heruntergeladen werden kann. Zum Beispiel: • Programmierung der Rufadressen der Tasten • Aktivierung von audiovisuellen Anzeigen •...
  • Seite 26 CERTIFIED MANAGEMENT SYSTEMS w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italië...
