MÓDULO RELÉ ACTUADOR ART. 1256
Dispositivo inteligente para o comando de um relé (incluído)
de 10A para usos gerais. O art. 1256 pode ser utilizado em
instalações Kit de 2 fios, "Building Kit" (2 fios puro) e em
instalações Simplebus 2 a P/B e Simplebus Color. Introduzir
no máx. 10 módulos relé actuador art. 1256 na linha bus
em saída para um posto externo de áudio ou áudio/vídeo.
Introduzir no máx. 30 módulos relé actuador art. 1256 na linha
bus em saída para um misturador-alimentador art. 4888 ou
4888C. Para usar o módulo relé actuador em instalações Kit
de 2 fios, "Building Kit", instalações Simplebus 2 ou Simplebus
Color instalado APÓS o art. 4888 ou 4888C consultar a nota
na página 2.

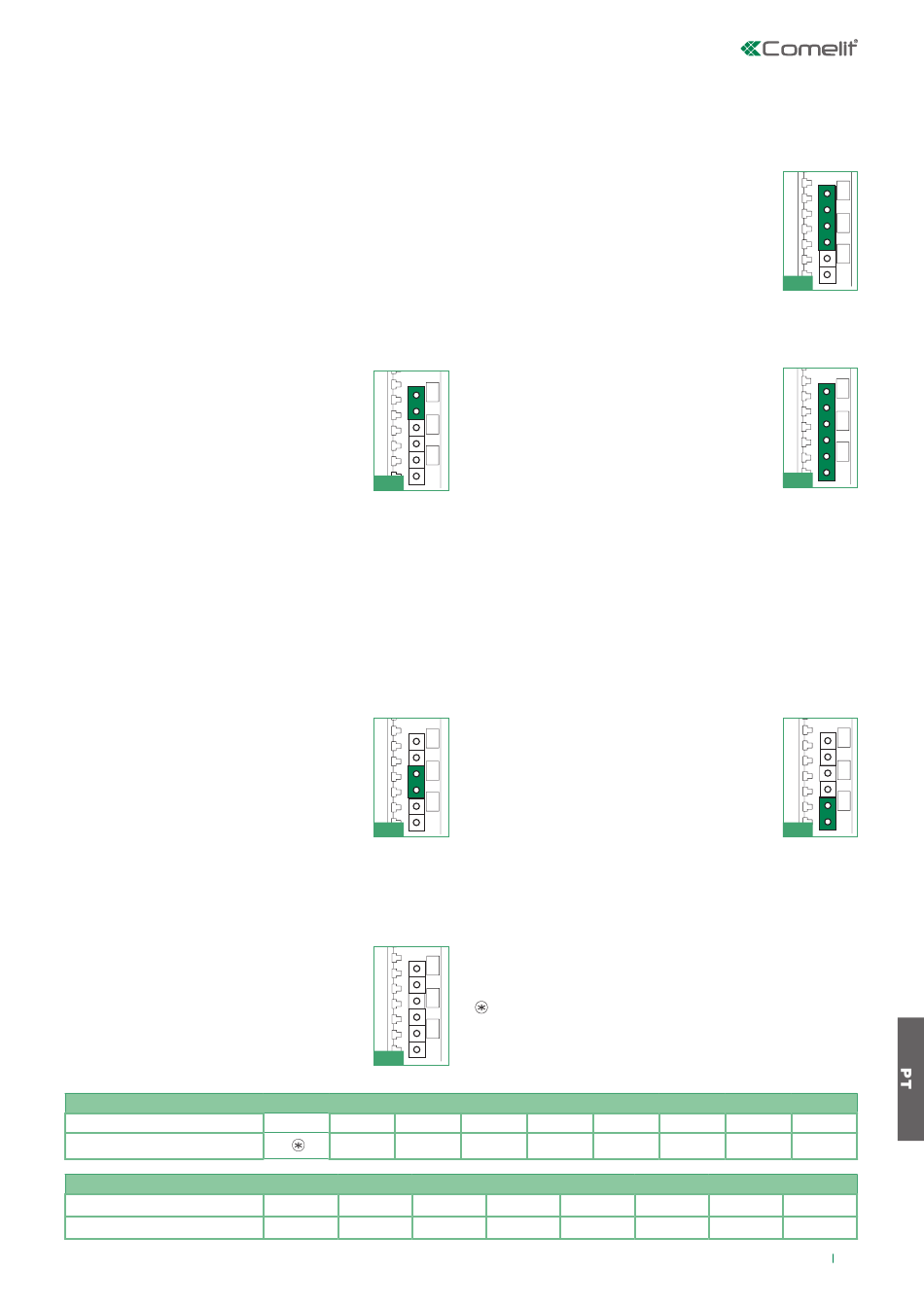

O ART. 1256 FORNECE AS SEIS FUNÇÕES SEGUINTES,
SEGUNDO A POSIÇÃO DO COMUTADOR DE DERIVAÇÃO JP1:
A) Função de repetição de chamada
JP1 como na fig. 1
O relé é accionado ao fechar o contacto C.NO.
em chamadas provenientes da central, do posto
externo e do andar; isto acontece apenas se
for configurado o código de utilizador onde se
quer repetir a camada através do DIP switch
(por exemplo, para activar: luzes, campainha,
pesquisa de utilizadores, contactos do alarme
TVCC, etc.). Em chamadas provenientes do posto externo
e do andar é executado um fecho simples do relé. Em
chamadas provenientes da central é executado um fecho
duplo do relé. As chamadas de intercomunicação não são
repetidas. O módulo relé actuador também pode ser usado
separadamente, se não for preciso repetir a chamada a um
apartamento, mas se pretende o fecho do contacto C.NO.
quando o posto externo chama o código de utilizador
configurado no art. 1256. O tempo de fecho do relé é fixo em
cerca de 2 seg. Para configurar o código de utilizador através
de DIP switch, consultar a tabela na página 10. Consultar os
esquemas: SB2/KI - SB2/MBI
B) Função de activação no botão de chamada
JP1
à central JP1 como na fig. 2
A usar apenas em instalações que não possuem
central art 1998/A. O relé é accionado ao fechar
o contacto C.NO. em chamadas à central
enviadas por um intercomunicador ou vídeo-
intercomunicador (por exemplo, para activar
de forma independente e com um comando
dedicado: luzes, contactos do alarme TVCC, portões,
entradas sem posto externo ou outros dispositivos). O
tempo de fecho do relé é programável através do DIP switch,
consultar a tabela A. A função apenas está disponível quando
o sistema está livre. Consultar os esquemas: SB2/KI - SB2/
JP1
MBI - SB2/L - SB2/N - SB/GI, S2W/GI
C) Função Luz Posto Externo/Função Luz
Escadas. JP1 como na fig. 3
O relé é accionado ao fechar o contacto C.NO.
em chamadas provenientes do posto externo
a qualquer endereço no acendimento interno
do vídeo-intercomunicador (por exemplo, para
DIP ON
swItches em
t
JP1
emPO De fechO DO relé
DIP ON
swItches em
e
NDereçOs habIlItaDOs
JP1
JP3
2 1
Fig. 1
2 JP2 1
JP1
JP1
JP1
JP1
Fig. 2
JP1
JP1
Fig. 3
TAB. A: programação tempo fecho relé para funções B, C es E
TODOS 1
1''
JP1
JP1
TAB. B: programação de série para função D
1 2
1 ÷ 30 31 ÷ 60
activar no modo automático: luzes, contactos do alarme
TVCC, etc.). O tempo de fecho do relé é programável através
do DIP switch, consultar a tabela A. Consultar os esquemas:
SB/GI, S2W/GI, SB2/L, SB2/N
2
D) Função abertura de porta da rua (sem posto externo).
JP1 como na fig. 4
JP1
O relé activa-se premindo o botão de
abertura de porta se o código de utilizador do
intercomunicador ou do vídeo-intercomunicador
de onde tiver sido enviado o comando, estiver
no alcance definido através do DIP switch,
consultar a tabela B (por exemplo, para activar:
uma segunda fechadura com o comando de
abertura de porta em entradas sem posto externo). O tempo JP1
de fecho do relé é fixado em aprox. 2 seg. Consultar o
esquema: SB2V/EN/155SMC
E) Função de activação no botão Actuador
JP1 como na fig. 5
JP1
O relé é accionado ao fechar o contacto C.NO.
em chamadas provenientes do Actuador geral,
enviadas por um intercomunicador ou vídeo-
intercomunicador (por exemplo, para activar
de forma independente e com um comando
dedicado: luzes, contactos do alarme TVCC,
portões, entradas sem posto externo ou outros dispositivos).
JP1
O tempo de fecho do relé é programável através do DIP
switch, consultar a tabela A. A função pode sempre ser
utilizada, excepto na existência de uma conversa de um
intercomunicador ou vídeo-intercomunicador diferente do
próprio. Todos os art. 1256 configurados para serem usados
nesta função são activados simultaneamente pressionando
o botão no posto interno. Consultar os esquemas: SB2/KI -
SB2/MBI - SB2/L - SB2/N - SB/GI, S2W/GI
F) Função de activação no botão Actuador com código.
Função que NÃO pode ser utilizada em instalações do tipo
kit Simplebus. JP1 como na fig. 6
O relé é accionado ao fechar o contacto C.NO.
JP1
se o botão premido no intercomunicador ou
vídeo-intercomunicador tiver sido programado
(com o programador portátil art. 1251/A) para
enviar a chamada do actuador com o código de
actuador levado em consideração (por exemplo,
para activar de forma independente e com um
comando dedicado: luzes, contactos do alarme
TVCC, portões, entradas sem posto externo ou outros
dispositivos). O tempo de fecho do relé é fixo em 2 seg. a
função pode sempre ser utilizada, excepto quando houver
uma conversa de um intercomunicador ou de um vídeo-
intercomunicador diferente do próprio. Para configurar o
código de utilizador com DIP switch, consultar a tabela na
página 10. Consultar os esquemas: SB2/KI - SB2/MBI -
SB2/L - SB2/N
O relé do art. 1256 funciona no modo BIESTÁVEL e muda
de estado a cada comando. Na falta de alimentação regressa à
posição C.NO., onde permanece ainda que a mesma seja reposta.
O modo biestável encontra-se disponível em produtos com índi-
ce de revisão igual ou superior a 003.
2 3 4
2'' 4'' 8''
3 4 5
61 ÷ 90 91 ÷ 120 121 ÷ 150 151 ÷ 180 181 ÷ 210 211 ÷ 240
JP3
2 1
JP2
2 1
JP2 1
JP1
JP3
2 1
JP2
2 1
JP1
JP1
JP1
JP1
5 6 7
16'' 32'' 1' 5''
JP1
6 7
JP1
JP1
Fig. 4
JP1
JP1
JP1
Fig. 5
JP1
JP1
Fig. 6
8
2' 10''
8
