Dati Tecnici - Bosch GTS 10 XC Professional Originalbetriebsanleitung

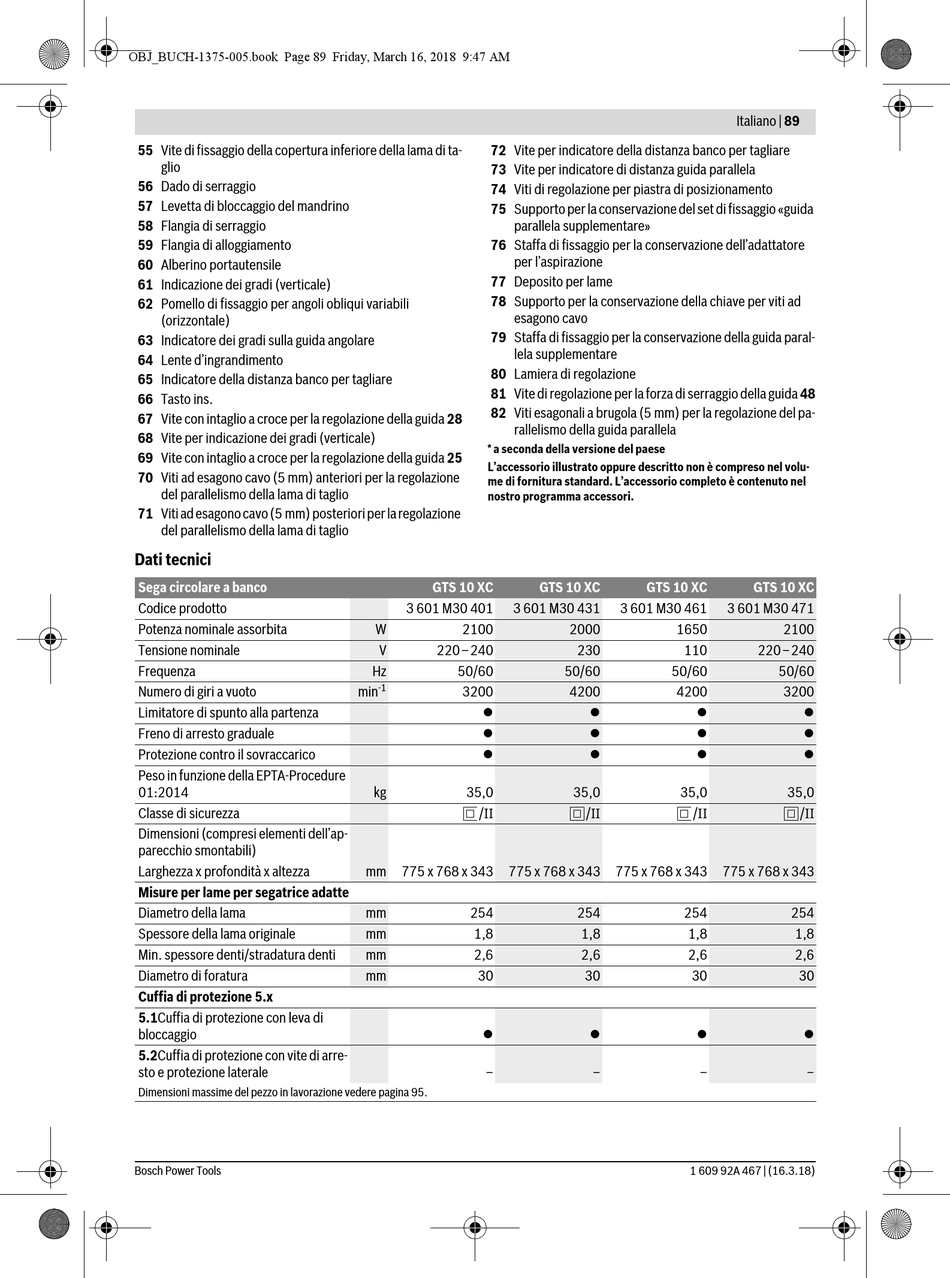

OBJ_BUCH-1375-005.book Page 89 Friday, March 16, 2018 9:47 AM
55 Vite di fissaggio della copertura inferiore della lama di ta-
glio
56 Dado di serraggio
57 Levetta di bloccaggio del mandrino
58 Flangia di serraggio
59 Flangia di alloggiamento
60 Alberino portautensile
61 Indicazione dei gradi (verticale)
62 Pomello di fissaggio per angoli obliqui variabili
(orizzontale)
63 Indicatore dei gradi sulla guida angolare
64 Lente d'ingrandimento
65 Indicatore della distanza banco per tagliare
66 Tasto ins.
67 Vite con intaglio a croce per la regolazione della guida 28
68 Vite per indicazione dei gradi (verticale)
69 Vite con intaglio a croce per la regolazione della guida 25
70 Viti ad esagono cavo (5 mm) anteriori per la regolazione
del parallelismo della lama di taglio
71 Viti ad esagono cavo (5 mm) posteriori per la regolazione
del parallelismo della lama di taglio

Dati tecnici

Sega circolare a banco
Codice prodotto
Potenza nominale assorbita
Tensione nominale
Frequenza
Numero di giri a vuoto
Limitatore di spunto alla partenza
Freno di arresto graduale
Protezione contro il sovraccarico
Peso in funzione della EPTA-Procedure
01:2014
Classe di sicurezza
Dimensioni (compresi elementi dell'ap-
parecchio smontabili)
Larghezza x profondità x altezza
Misure per lame per segatrice adatte
Diametro della lama
Spessore della lama originale
Min. spessore denti/stradatura denti
Diametro di foratura
Cuffia di protezione 5.x
5.1Cuffia di protezione con leva di
bloccaggio
5.2Cuffia di protezione con vite di arre-
sto e protezione laterale
Dimensioni massime del pezzo in lavorazione vedere pagina 95.
Bosch Power Tools
72 Vite per indicatore della distanza banco per tagliare
73 Vite per indicatore di distanza guida parallela
74 Viti di regolazione per piastra di posizionamento
75 Supporto per la conservazione del set di fissaggio «guida
parallela supplementare»
76 Staffa di fissaggio per la conservazione dell'adattatore
per l'aspirazione
77 Deposito per lame
78 Supporto per la conservazione della chiave per viti ad
esagono cavo
79 Staffa di fissaggio per la conservazione della guida paral-
lela supplementare
80 Lamiera di regolazione
81 Vite di regolazione per la forza di serraggio della guida 48
82 Viti esagonali a brugola (5 mm) per la regolazione del pa-
rallelismo della guida parallela
* a seconda della versione del paese
L'accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L'accessorio completo è contenuto nel
nostro programma accessori.
GTS 10 XC
3 601 M30 401 3 601 M30 431
W 2100
V 220–240
Hz 50/60
-1
min 3200



kg 35,0
/II
mm 775 x 768 x 343 775 x 768 x 343
mm 254
mm 1,8
mm 2,6
mm 30

–
GTS 10 XC GTS 10 XC
3 601 M30 461
2000 1650
230 110
50/60 50/60
4200 4200
 
 
 
35,0 35,0
/II /II
775 x 768 x 343
254 254
1,8 1,8
2,6 2,6
30 30
 
– –
1 609 92A 467 | (16.3.18)
Italiano | 89
GTS 10 XC
3 601 M30 471
2100
220–240
50/60
3200



35,0
/II
775 x 768 x 343
254
1,8
2,6
30

–
