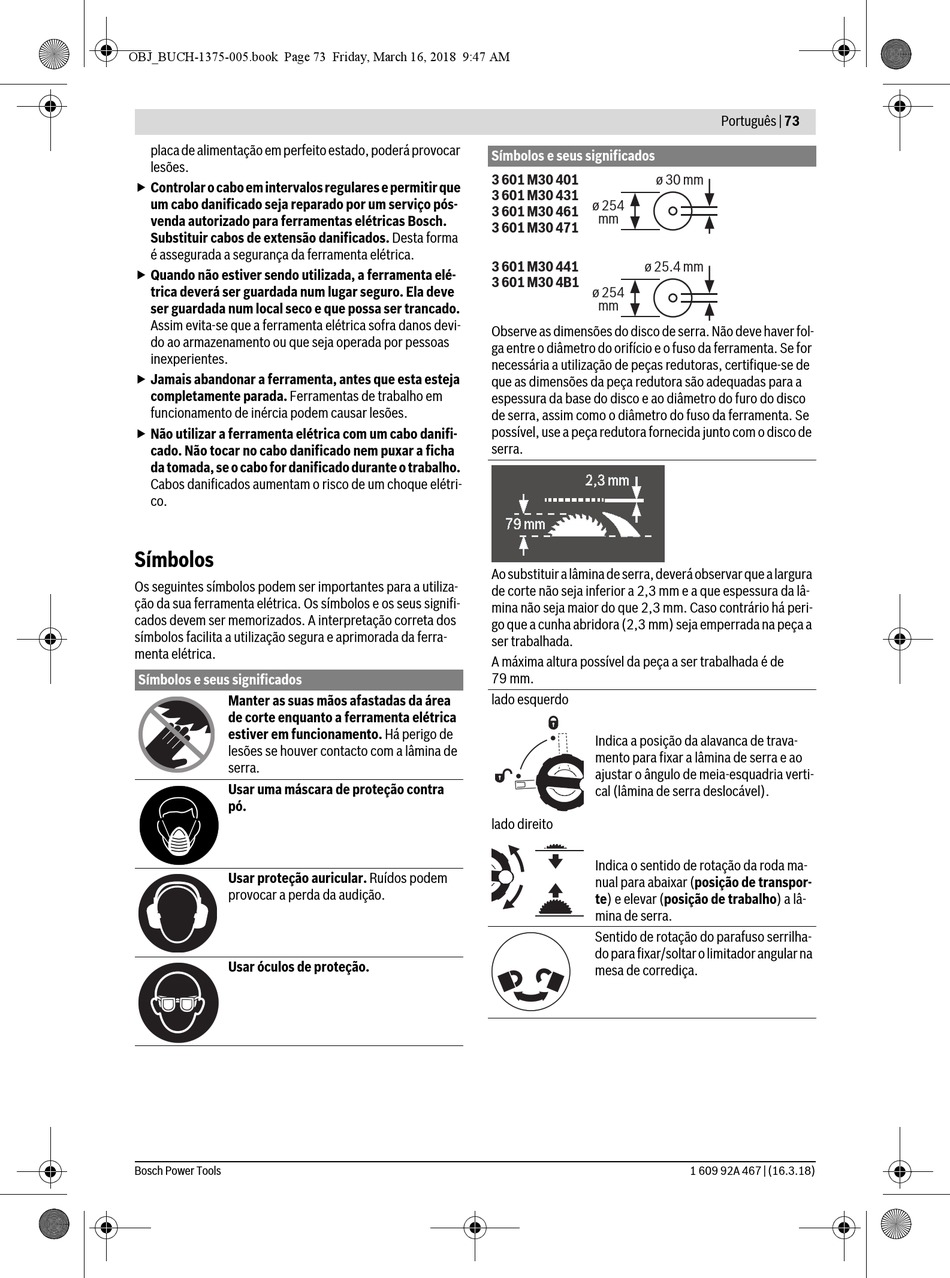

placa de alimentação em perfeito estado, poderá provocar
lesões.
 Controlar o cabo em intervalos regulares e permitir que
um cabo danificado seja reparado por um serviço pós-
venda autorizado para ferramentas elétricas Bosch.
Substituir cabos de extensão danificados. Desta forma
é assegurada a segurança da ferramenta elétrica.
 Quando não estiver sendo utilizada, a ferramenta elé-
trica deverá ser guardada num lugar seguro. Ela deve
ser guardada num local seco e que possa ser trancado.
Assim evita-se que a ferramenta elétrica sofra danos devi-
do ao armazenamento ou que seja operada por pessoas
inexperientes.
 Jamais abandonar a ferramenta, antes que esta esteja
completamente parada. Ferramentas de trabalho em
funcionamento de inércia podem causar lesões.
 Não utilizar a ferramenta elétrica com um cabo danifi-
cado. Não tocar no cabo danificado nem puxar a ficha
da tomada, se o cabo for danificado durante o trabalho.
Cabos danificados aumentam o risco de um choque elétri-
co.
Símbolos
Os seguintes símbolos podem ser importantes para a utiliza-
ção da sua ferramenta elétrica. Os símbolos e os seus signifi-
cados devem ser memorizados. A interpretação correta dos
símbolos facilita a utilização segura e aprimorada da ferra-
menta elétrica.
Símbolos e seus significados
Manter as suas mãos afastadas da área
de corte enquanto a ferramenta elétrica
estiver em funcionamento. Há perigo de
lesões se houver contacto com a lâmina de
serra.
Usar uma máscara de proteção contra
pó.
Usar proteção auricular. Ruídos podem
provocar a perda da audição.
Usar óculos de proteção.
Bosch Power Tools
Símbolos e seus significados
3 601 M30 401
ø 30 mm
3 601 M30 431
ø 254
3 601 M30 461
mm
3 601 M30 471
3 601 M30 441
ø 25.4 mm
3 601 M30 4B1
ø 254
mm
Observe as dimensões do disco de serra. Não deve haver fol-
ga entre o diâmetro do orifício e o fuso da ferramenta. Se for
necessária a utilização de peças redutoras, certifique-se de
que as dimensões da peça redutora são adequadas para a
espessura da base do disco e ao diâmetro do furo do disco
de serra, assim como o diâmetro do fuso da ferramenta. Se
possível, use a peça redutora fornecida junto com o disco de
serra.
Ao substituir a lâmina de serra, deverá observar que a largura
de corte não seja inferior a 2,3 mm e a que espessura da lâ-
mina não seja maior do que 2,3 mm. Caso contrário há peri-
go que a cunha abridora (2,3 mm) seja emperrada na peça a
ser trabalhada.
A máxima altura possível da peça a ser trabalhada é de
79 mm.
lado esquerdo
Indica a posição da alavanca de trava-
mento para fixar a lâmina de serra e ao
ajustar o ângulo de meia-esquadria verti-
cal (lâmina de serra deslocável).
lado direito
Indica o sentido de rotação da roda ma-
nual para abaixar (posição de transpor-
te) e elevar (posição de trabalho) a lâ-
mina de serra.
Sentido de rotação do parafuso serrilha-
do para fixar/soltar o limitador angular na
mesa de corrediça.
