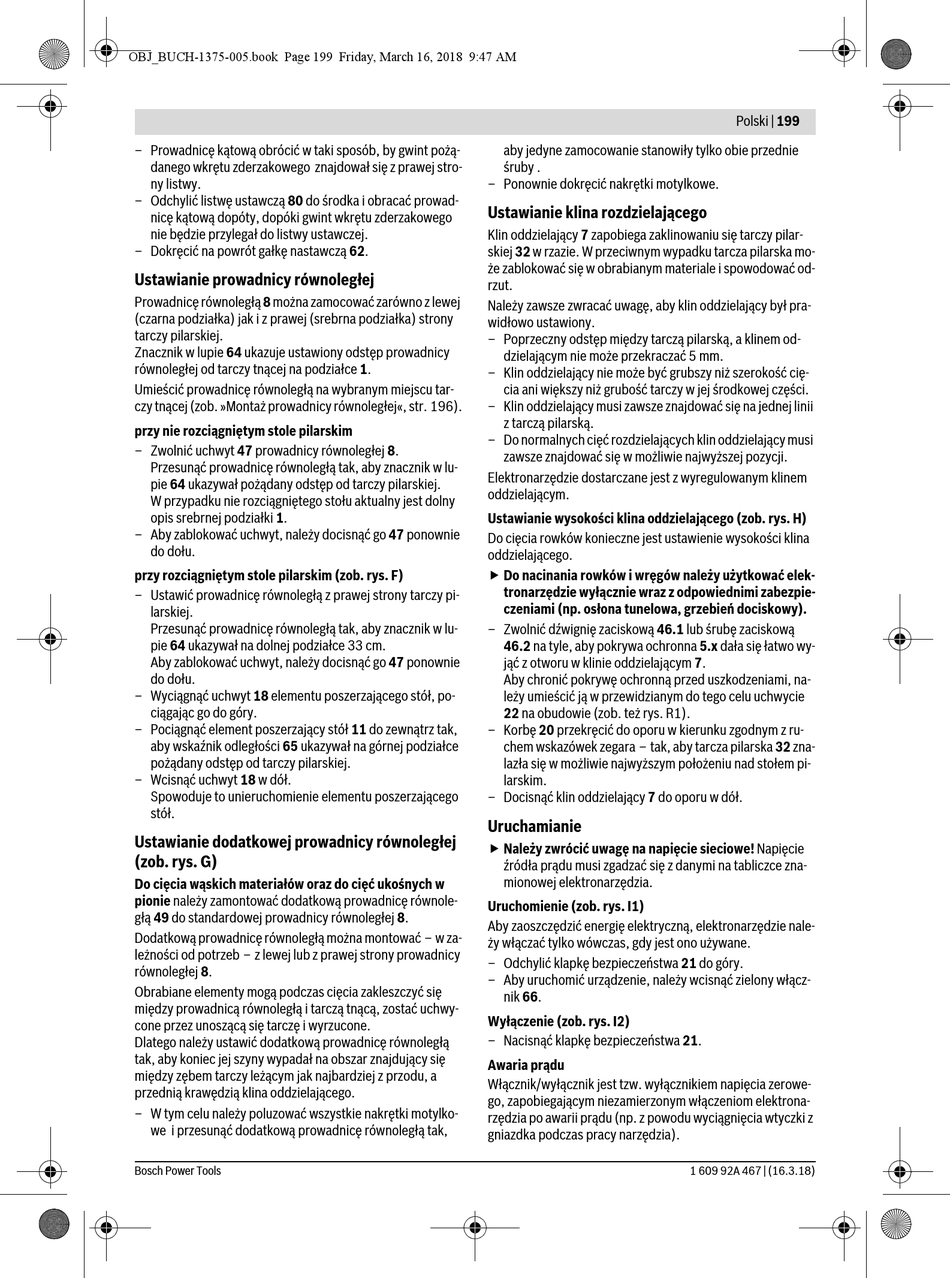

– Prowadnicę kątową obrócić w taki sposób, by gwint pożą-
danego wkrętu zderzakowego znajdował się z prawej stro-
ny listwy.
– Odchylić listwę ustawczą 80 do środka i obracać prowad-
nicę kątową dopóty, dopóki gwint wkrętu zderzakowego
nie będzie przylegał do listwy ustawczej.
– Dokręcić na powrót gałkę nastawczą 62.
Ustawianie prowadnicy równoległej
Prowadnicę równoległą 8 można zamocować zarówno z lewej
(czarna podziałka) jak i z prawej (srebrna podziałka) strony
tarczy pilarskiej.
Znacznik w lupie 64 ukazuje ustawiony odstęp prowadnicy
równoległej od tarczy tnącej na podziałce 1.
Umieścić prowadnicę równoległą na wybranym miejscu tar-
czy tnącej (zob. »Montaż prowadnicy równoległej«, str. 196).
przy nie rozciągniętym stole pilarskim
– Zwolnić uchwyt 47 prowadnicy równoległej 8.
Przesunąć prowadnicę równoległą tak, aby znacznik w lu-
pie 64 ukazywał pożądany odstęp od tarczy pilarskiej.
W przypadku nie rozciągniętego stołu aktualny jest dolny
opis srebrnej podziałki 1.
– Aby zablokować uchwyt, należy docisnąć go 47 ponownie
do dołu.
przy rozciągniętym stole pilarskim (zob. rys. F)
– Ustawić prowadnicę równoległą z prawej strony tarczy pi-
larskiej.
Przesunąć prowadnicę równoległą tak, aby znacznik w lu-
pie 64 ukazywał na dolnej podziałce 33 cm.
Aby zablokować uchwyt, należy docisnąć go 47 ponownie
do dołu.
– Wyciągnąć uchwyt 18 elementu poszerzającego stół, po-
ciągając go do góry.
– Pociągnąć element poszerzający stół 11 do zewnątrz tak,
aby wskaźnik odległości 65 ukazywał na górnej podziałce
pożądany odstęp od tarczy pilarskiej.
– Wcisnąć uchwyt 18 w dół.
Spowoduje to unieruchomienie elementu poszerzającego
stół.
Ustawianie dodatkowej prowadnicy równoległej
(zob. rys. G)
Do cięcia wąskich materiałów oraz do cięć ukośnych w
pionie należy zamontować dodatkową prowadnicę równole-
głą 49 do standardowej prowadnicy równoległej 8.
Dodatkową prowadnicę równoległą można montować – w za-
leżności od potrzeb – z lewej lub z prawej strony prowadnicy
równoległej 8.
Obrabiane elementy mogą podczas cięcia zakleszczyć się
między prowadnicą równoległą i tarczą tnącą, zostać uchwy-
cone przez unoszącą się tarczę i wyrzucone.
Dlatego należy ustawić dodatkową prowadnicę równoległą
tak, aby koniec jej szyny wypadał na obszar znajdujący się
między zębem tarczy leżącym jak najbardziej z przodu, a
przednią krawędzią klina oddzielającego.
– W tym celu należy poluzować wszystkie nakrętki motylko-
we i przesunąć dodatkową prowadnicę równoległą tak,
Bosch Power Tools
aby jedyne zamocowanie stanowiły tylko obie przednie
śruby .
– Ponownie dokręcić nakrętki motylkowe.
Ustawianie klina rozdzielającego
Klin oddzielający 7 zapobiega zaklinowaniu się tarczy pilar-
skiej 32 w rzazie. W przeciwnym wypadku tarcza pilarska mo-
że zablokować się w obrabianym materiale i spowodować od-
rzut.
Należy zawsze zwracać uwagę, aby klin oddzielający był pra-
widłowo ustawiony.
– Poprzeczny odstęp między tarczą pilarską, a klinem od-
dzielającym nie może przekraczać 5 mm.
– Klin oddzielający nie może być grubszy niż szerokość cię-
cia ani większy niż grubość tarczy w jej środkowej części.
– Klin oddzielający musi zawsze znajdować się na jednej linii
z tarczą pilarską.
– Do normalnych cięć rozdzielających klin oddzielający musi
zawsze znajdować się w możliwie najwyższej pozycji.
Elektronarzędzie dostarczane jest z wyregulowanym klinem
oddzielającym.
Ustawianie wysokości klina oddzielającego (zob. rys. H)
Do cięcia rowków konieczne jest ustawienie wysokości klina
oddzielającego.
 Do nacinania rowków i wręgów należy użytkować elek-
tronarzędzie wyłącznie wraz z odpowiednimi zabezpie-
czeniami (np. osłona tunelowa, grzebień dociskowy).
– Zwolnić dźwignię zaciskową 46.1 lub śrubę zaciskową
46.2 na tyle, aby pokrywa ochronna 5.x dała się łatwo wy-
jąć z otworu w klinie oddzielającym 7.
Aby chronić pokrywę ochronną przed uszkodzeniami, na-
leży umieścić ją w przewidzianym do tego celu uchwycie
22 na obudowie (zob. też rys. R1).
– Korbę 20 przekręcić do oporu w kierunku zgodnym z ru-
chem wskazówek zegara – tak, aby tarcza pilarska 32 zna-
lazła się w możliwie najwyższym położeniu nad stołem pi-
larskim.
– Docisnąć klin oddzielający 7 do oporu w dół.
Uruchamianie
 Należy zwrócić uwagę na napięcie sieciowe! Napięcie
źródła prądu musi zgadzać się z danymi na tabliczce zna-
mionowej elektronarzędzia.
Uruchomienie (zob. rys. I1)
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
– Odchylić klapkę bezpieczeństwa 21 do góry.
– Aby uruchomić urządzenie, należy wcisnąć zielony włącz-
nik 66.
Wyłączenie (zob. rys. I2)
– Nacisnąć klapkę bezpieczeństwa 21.
Awaria prądu
Włącznik/wyłącznik jest tzw. wyłącznikiem napięcia zerowe-
go, zapobiegającym niezamierzonym włączeniom elektrona-
rzędzia po awarii prądu (np. z powodu wyciągnięcia wtyczki z
gniazdka podczas pracy narzędzia).
