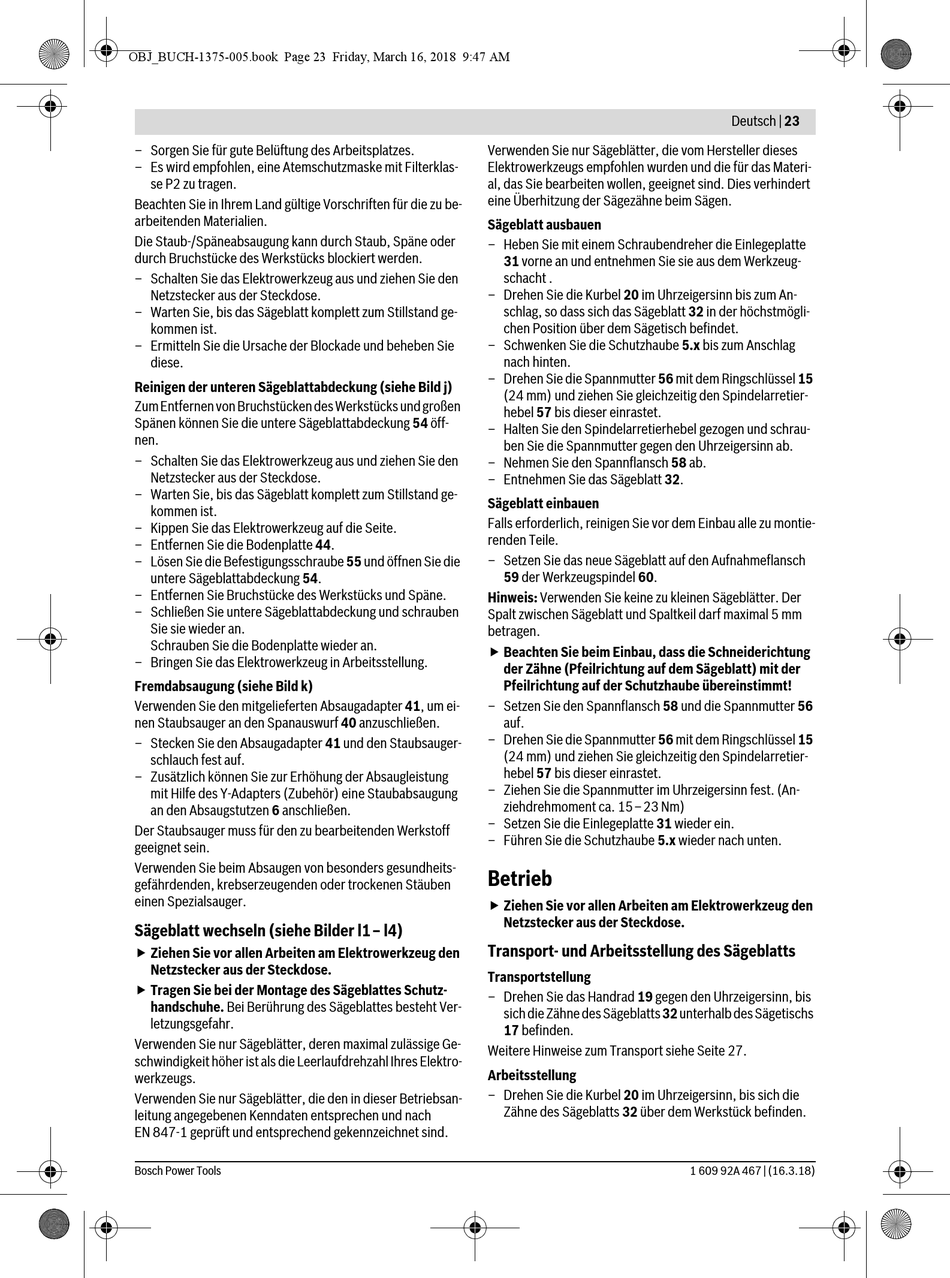

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-
se P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-
arbeitenden Materialien.
Die Staub-/Späneabsaugung kann durch Staub, Späne oder
durch Bruchstücke des Werkstücks blockiert werden.
– Schalten Sie das Elektrowerkzeug aus und ziehen Sie den
Netzstecker aus der Steckdose.
– Warten Sie, bis das Sägeblatt komplett zum Stillstand ge-
kommen ist.
– Ermitteln Sie die Ursache der Blockade und beheben Sie
diese.
Reinigen der unteren Sägeblattabdeckung (siehe Bild j)
Zum Entfernen von Bruchstücken des Werkstücks und großen
Spänen können Sie die untere Sägeblattabdeckung 54 öff-
nen.
– Schalten Sie das Elektrowerkzeug aus und ziehen Sie den
Netzstecker aus der Steckdose.
– Warten Sie, bis das Sägeblatt komplett zum Stillstand ge-
kommen ist.
– Kippen Sie das Elektrowerkzeug auf die Seite.
– Entfernen Sie die Bodenplatte 44.
– Lösen Sie die Befestigungsschraube 55 und öffnen Sie die
untere Sägeblattabdeckung 54.
– Entfernen Sie Bruchstücke des Werkstücks und Späne.
– Schließen Sie untere Sägeblattabdeckung und schrauben
Sie sie wieder an.
Schrauben Sie die Bodenplatte wieder an.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
Fremdabsaugung (siehe Bild k)
Verwenden Sie den mitgelieferten Absaugadapter 41, um ei-
nen Staubsauger an den Spanauswurf 40 anzuschließen.
– Stecken Sie den Absaugadapter 41 und den Staubsauger-
schlauch fest auf.
– Zusätzlich können Sie zur Erhöhung der Absaugleistung
mit Hilfe des Y-Adapters (Zubehör) eine Staubabsaugung
an den Absaugstutzen 6 anschließen.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
Sägeblatt wechseln (siehe Bilder l1– l4)
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Tragen Sie bei der Montage des Sägeblattes Schutz-
handschuhe. Bei Berührung des Sägeblattes besteht Ver-
letzungsgefahr.
Verwenden Sie nur Sägeblätter, deren maximal zulässige Ge-
schwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektro-
werkzeugs.
Verwenden Sie nur Sägeblätter, die den in dieser Betriebsan-
leitung angegebenen Kenndaten entsprechen und nach
EN 847-1 geprüft und entsprechend gekennzeichnet sind.
Bosch Power Tools
Verwenden Sie nur Sägeblätter, die vom Hersteller dieses
Elektrowerkzeugs empfohlen wurden und die für das Materi-
al, das Sie bearbeiten wollen, geeignet sind. Dies verhindert
eine Überhitzung der Sägezähne beim Sägen.
Sägeblatt ausbauen
– Heben Sie mit einem Schraubendreher die Einlegeplatte
31 vorne an und entnehmen Sie sie aus dem Werkzeug-
schacht .
– Drehen Sie die Kurbel 20 im Uhrzeigersinn bis zum An-
schlag, so dass sich das Sägeblatt 32 in der höchstmögli-
chen Position über dem Sägetisch befindet.
– Schwenken Sie die Schutzhaube 5.x bis zum Anschlag
nach hinten.
– Drehen Sie die Spannmutter 56 mit dem Ringschlüssel 15
(24 mm) und ziehen Sie gleichzeitig den Spindelarretier-
hebel 57 bis dieser einrastet.
– Halten Sie den Spindelarretierhebel gezogen und schrau-
ben Sie die Spannmutter gegen den Uhrzeigersinn ab.
– Nehmen Sie den Spannflansch 58 ab.
– Entnehmen Sie das Sägeblatt 32.
Sägeblatt einbauen
Falls erforderlich, reinigen Sie vor dem Einbau alle zu montie-
renden Teile.
– Setzen Sie das neue Sägeblatt auf den Aufnahmeflansch
59 der Werkzeugspindel 60.
Hinweis: Verwenden Sie keine zu kleinen Sägeblätter. Der
Spalt zwischen Sägeblatt und Spaltkeil darf maximal 5 mm
betragen.
 Beachten Sie beim Einbau, dass die Schneiderichtung
der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der
Pfeilrichtung auf der Schutzhaube übereinstimmt!
– Setzen Sie den Spannflansch 58 und die Spannmutter 56
auf.
– Drehen Sie die Spannmutter 56 mit dem Ringschlüssel 15
(24 mm) und ziehen Sie gleichzeitig den Spindelarretier-
hebel 57 bis dieser einrastet.
– Ziehen Sie die Spannmutter im Uhrzeigersinn fest. (An-
ziehdrehmoment ca. 15–23 Nm)
– Setzen Sie die Einlegeplatte 31 wieder ein.
– Führen Sie die Schutzhaube 5.x wieder nach unten.

Betrieb

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Transport- und Arbeitsstellung des Sägeblatts
Transportstellung
– Drehen Sie das Handrad 19 gegen den Uhrzeigersinn, bis
sich die Zähne des Sägeblatts 32 unterhalb des Sägetischs
17 befinden.
Weitere Hinweise zum Transport siehe Seite 27.
Arbeitsstellung
– Drehen Sie die Kurbel 20 im Uhrzeigersinn, bis sich die
Zähne des Sägeblatts 32 über dem Werkstück befinden.
