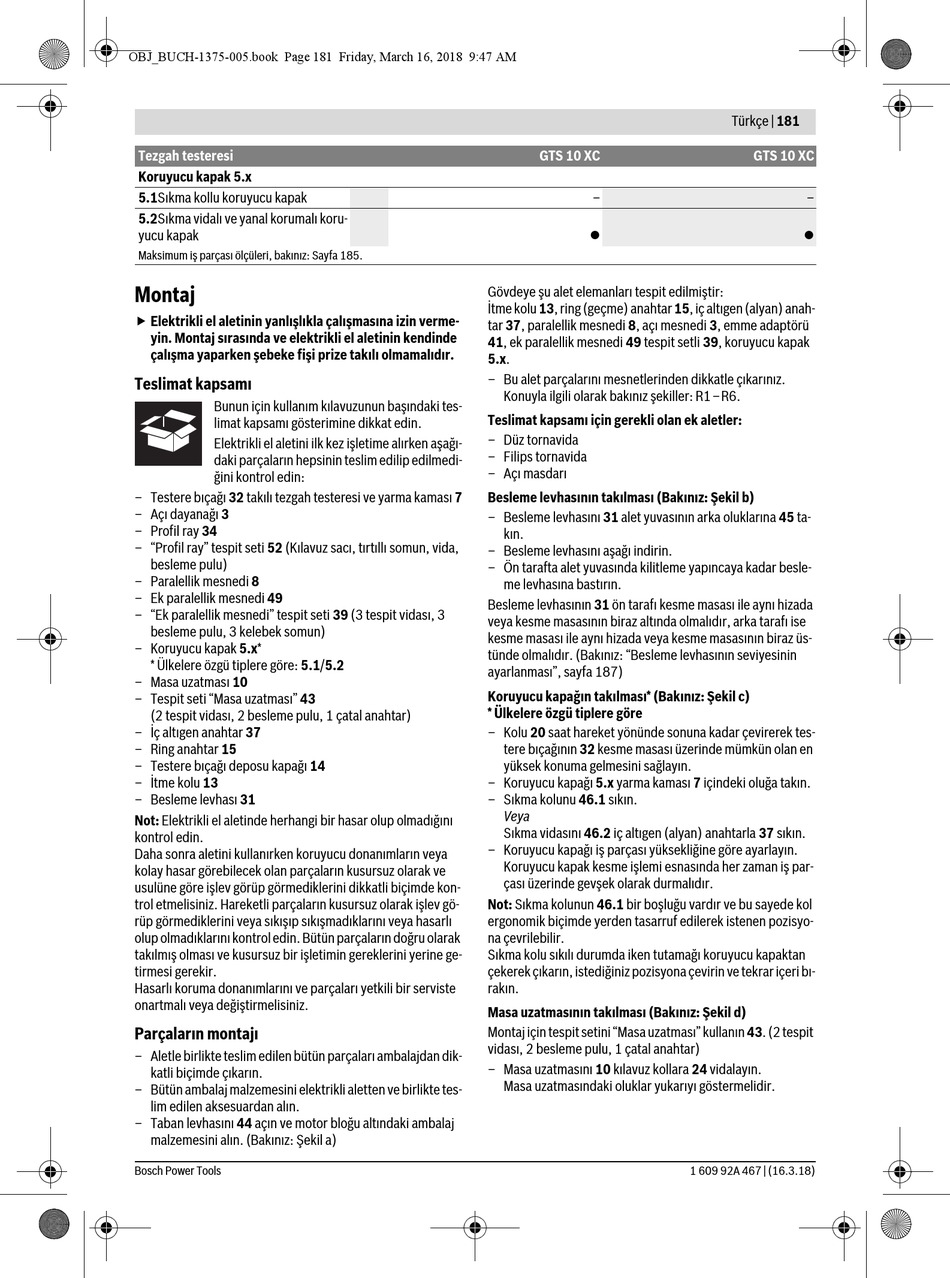

Tezgah testeresi
Koruyucu kapak 5.x
5.1Sıkma kollu koruyucu kapak
5.2Sıkma vidalı ve yanal korumalı koru-
yucu kapak
Maksimum iş parçası ölçüleri, bakınız: Sayfa 185.
Montaj
 Elektrikli el aletinin yanlışlıkla çalışmasına izin verme-
yin. Montaj sırasında ve elektrikli el aletinin kendinde
çalışma yaparken şebeke fişi prize takılı olmamalıdır.
Teslimat kapsamı
Bunun için kullanım kılavuzunun başındaki tes-
limat kapsamı gösterimine dikkat edin.
Elektrikli el aletini ilk kez işletime alırken aşağı-
daki parçaların hepsinin teslim edilip edilmedi-
ğini kontrol edin:
– Testere bıçağı 32 takılı tezgah testeresi ve yarma kaması 7
– Açı dayanağı 3
– Profil ray 34
– "Profil ray" tespit seti 52 (Kılavuz sacı, tırtıllı somun, vida,
besleme pulu)
– Paralellik mesnedi 8
– Ek paralellik mesnedi 49
– "Ek paralellik mesnedi" tespit seti 39 (3 tespit vidası, 3
besleme pulu, 3 kelebek somun)
– Koruyucu kapak 5.x*
* Ülkelere özgü tiplere göre: 5.1/5.2
– Masa uzatması 10
– Tespit seti "Masa uzatması" 43
(2 tespit vidası, 2 besleme pulu, 1 çatal anahtar)
– İç altıgen anahtar 37
– Ring anahtar 15
– Testere bıçağı deposu kapağı 14
– İtme kolu 13
– Besleme levhası 31
Not: Elektrikli el aletinde herhangi bir hasar olup olmadığını
kontrol edin.
Daha sonra aletini kullanırken koruyucu donanımların veya
kolay hasar görebilecek olan parçaların kusursuz olarak ve
usulüne göre işlev görüp görmediklerini dikkatli biçimde kon-
trol etmelisiniz. Hareketli parçaların kusursuz olarak işlev gö-
rüp görmediklerini veya sıkışıp sıkışmadıklarını veya hasarlı
olup olmadıklarını kontrol edin. Bütün parçaların doğru olarak
takılmış olması ve kusursuz bir işletimin gereklerini yerine ge-
tirmesi gerekir.
Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste
onartmalı veya değiştirmelisiniz.
Parçaların montajı
– Aletle birlikte teslim edilen bütün parçaları ambalajdan dik-
katli biçimde çıkarın.
– Bütün ambalaj malzemesini elektrikli aletten ve birlikte tes-
lim edilen aksesuardan alın.
– Taban levhasını 44 açın ve motor bloğu altındaki ambalaj
malzemesini alın. (Bakınız: Şekil a)
Bosch Power Tools
GTS 10 XC
–

Gövdeye şu alet elemanları tespit edilmiştir:
İtme kolu 13, ring (geçme) anahtar 15, iç altıgen (alyan) anah-
tar 37, paralellik mesnedi 8, açı mesnedi 3, emme adaptörü
41, ek paralellik mesnedi 49 tespit setli 39, koruyucu kapak
5.x.
– Bu alet parçalarını mesnetlerinden dikkatle çıkarınız.
Konuyla ilgili olarak bakınız şekiller: R1–R6.
Teslimat kapsamı için gerekli olan ek aletler:
– Düz tornavida
– Filips tornavida
– Açı masdarı
Besleme levhasının takılması (Bakınız: Şekil b)
– Besleme levhasını 31 alet yuvasının arka oluklarına 45 ta-
kın.
– Besleme levhasını aşağı indirin.
– Ön tarafta alet yuvasında kilitleme yapıncaya kadar besle-
me levhasına bastırın.
Besleme levhasının 31 ön tarafı kesme masası ile aynı hizada
veya kesme masasının biraz altında olmalıdır, arka tarafı ise
kesme masası ile aynı hizada veya kesme masasının biraz üs-
tünde olmalıdır. (Bakınız: "Besleme levhasının seviyesinin
ayarlanması", sayfa 187)
Koruyucu kapağın takılması* (Bakınız: Şekil c)
* Ülkelere özgü tiplere göre
– Kolu 20 saat hareket yönünde sonuna kadar çevirerek tes-
tere bıçağının 32 kesme masası üzerinde mümkün olan en
yüksek konuma gelmesini sağlayın.
– Koruyucu kapağı 5.x yarma kaması 7 içindeki oluğa takın.
– Sıkma kolunu 46.1 sıkın.
Veya
Sıkma vidasını 46.2 iç altıgen (alyan) anahtarla 37 sıkın.
– Koruyucu kapağı iş parçası yüksekliğine göre ayarlayın.
Koruyucu kapak kesme işlemi esnasında her zaman iş par-
çası üzerinde gevşek olarak durmalıdır.
Not: Sıkma kolunun 46.1 bir boşluğu vardır ve bu sayede kol
ergonomik biçimde yerden tasarruf edilerek istenen pozisyo-
na çevrilebilir.
Sıkma kolu sıkılı durumda iken tutamağı koruyucu kapaktan
çekerek çıkarın, istediğiniz pozisyona çevirin ve tekrar içeri bı-
rakın.
Masa uzatmasının takılması (Bakınız: Şekil d)
Montaj için tespit setini "Masa uzatması" kullanın 43. (2 tespit
vidası, 2 besleme pulu, 1 çatal anahtar)
– Masa uzatmasını 10 kılavuz kollara 24 vidalayın.
Masa uzatmasındaki oluklar yukarıyı göstermelidir.
