Hafele Dialock DT 210/DTSH Montageanleitung

Türterminal
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Dialock Door Terminal DT 210/DTSH
Dialock Terminal de Porte DT 210/DTSH
Dialock Terminale Porta DT 210/DTSH
Dialock Terminal de Puerta DT 210/DTSH
Dialock Türterminal DT 210/DTSH
DE
EN
FR
IT
ES
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hafele Dialock DT 210/DTSH

Inhaltszusammenfassung für Hafele Dialock DT 210/DTSH

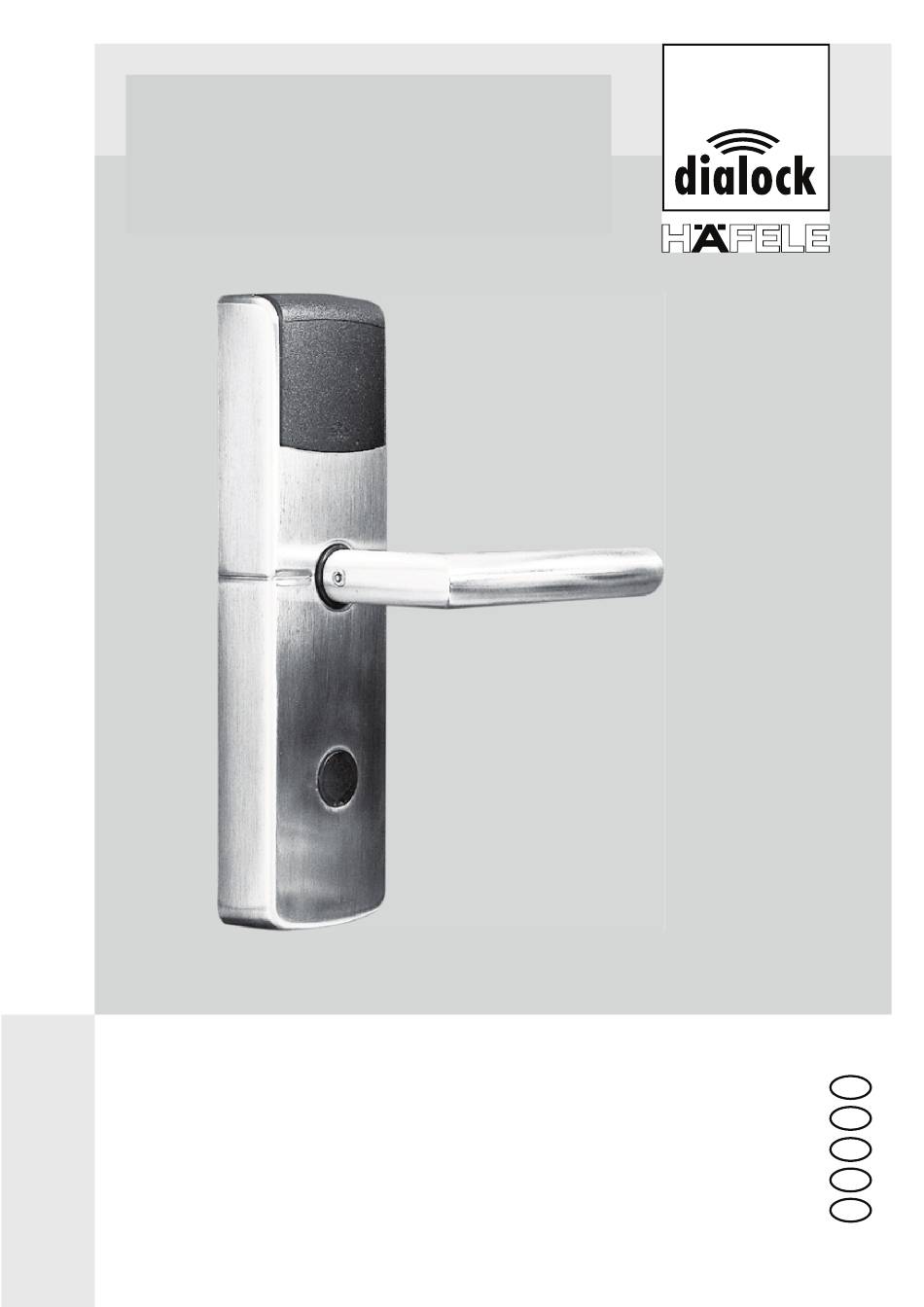

  • Seite 1 Montageanleitung Mounting Instructions Instructions de montage Istruzioni di montaggio Instrucciones de montaje Dialock Türterminal DT 210/DTSH Dialock Door Terminal DT 210/DTSH Dialock Terminal de Porte DT 210/DTSH Dialock Terminale Porta DT 210/DTSH Dialock Terminal de Puerta DT 210/DTSH...
  • Seite 2 Inhalt / Contents / Synoptique / Indice / Índice Deutsch ..........3 English .

  • Seite 3: Inhaltsverzeichnis

    Einsatzbereich DT 210/DTSH FH Version ..........8 Leistungsmerkmale ................8 Montageanleitung ...................9 Inbetriebnahme ..................29 Kurzanleitung ..................31 Bedienung ....................32 Batteriewechsel ..................32 Notöffnung ....................34 Fragen und Antworten ................35 Wartungs- und Pflegehinweise .............35 Technische Daten .................35 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 4 Montageanleitung Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 5: Lieferumfang

    Profilzylinder-Abdeckung (Bruchsiegel) 1 Promaseal Streifen (nur DT 210/DT 210/DTSH FH Version) Abb. 1 Profilzylinder-Abdeckung Abb. 2 Promaseal-Streifen Drehknauf (an der Haube befestigt) Profilzylinder- Abdeckung Abb. 3 Innenmodul Außenmodul Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 6: Zubehör (Nicht Im Lieferumfang Enthalten)

    Länge abhängig von der Türblattstärke Profil-Halbzylinder muss bei DT 210/DTSH FH Version montiert werden! Einsteckschloss: diverse Typen DT 210/DTSH: Schlösser nach DIN 18251 DT 210/DTSH FH Version: Schlösser nach DIN 18273 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 7 DT 210/DTSH FH Version 917.90.130 97 – 107 mm 1 St. Innenvierkant L=160mm auf Anfrage 4 St. Senkkopfschrauben DIN 965 M4x90 für DT 210/DTSH FH Version auf Anfrage Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 8: Einsatzbereich Dt 210/Dtsh

    Automatische Aktivierung durch modernste RF-Technologie "Bitte nicht stören"-Funktion mittels Dreholive Batteriebetrieb mit handelsüblichen Batterien der Größe AA (Mignon) Infrarot-Schnittstelle zur einfachen Konfiguration Einfache Montage Optional: Protokollierung der mechanischen Notöffnung (entsprechendes Einsteckschloss erforderlich) Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 9: Montageanleitung

    Die Länge folgender Bestandteile des Dialock Türterminal DT 210/DTSH hängt ab von der Türblattstärke. Sie müssen daher entsprechend gewählt werden. Montagesatz bestehend aus: Befestigungsschrauben und Innenvierkant (siehe Lieferumfang Seite 5) Profil-Halbzylinder (nicht im Lieferumfang enthalten) Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 10 Die Profilzylinder-Abdeckung aus schwarzem Kunststoff ist als Bruchsiegel ausgeführt und darf erst nach der Inbetriebnahme einge- setzt werden. Im Verlauf der Montage dürfen bei eingelegten Batterien keine Medien (Keys) in den Lesebereich gebracht werden! Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 11 001.28.129 (wird nur benötigt für Einsteckschloss mit Notöffnungsprotokol- lierung) Abb. 6 Bohrer 13 mm 001.41.351 (Kabeldurchführung) Bohrer 8 mm 001.41.248 (Befestigungspunkte) Abb. 7 Bohrmaschine Kreuzschlitz-Schraubendreher Größe 2 006.28.382 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 12 H. Innenmodul des Dialock Türterminals DT 210/DTSH montieren Seite 26 Bei Notöffnungsprotokollie- rung ist das Verbindungska- bel für den Bohrungsvorgang wie in der Abbildung zu sichern. Abb. 8 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 13: Einsteckschloss Einsetzen

    Abb. 11 des Einsteckschlosses zu fixieren. 3. Sitz des Einsteckschlosses mit einem Schließzylinder prüfen. Der Schließzylinder muss leicht einsetzbar sein, gegebenfalls Schlossta- sche vergrößern oder den Zugang für den Schließzylinder frei machen. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 14 Verbindungskabel Außen- / Innenmodul Tiefenfräsung Ø 25 mm: nur Außenseite: 7 mm tief 4 x Befestigungsbohrungen Ø 8 mm durchgängig Außenkontur DT 210/DTSH Abb. 13 Bohrbild ohne Notöffnungsprotokollierung Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 15 Tiefenfräsung bis Schlosstasche Ø 32 mm Zentrierbohrung für Fräser mit Zen- trierstift Freiraum für Kupplung Tür- Tür- innenseite außenseite Schnitt: Abb. 14 Tiefenfräsung nur für Abb. 15 Bohrbild mit Notöffnungs- Notöffnungsprotokollierung protokollierung notwendig Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 16 3. Bohrschablone Teil B von der anderen Türseite auf die Zentrier- stifte stecken. Bohrschablone mit einer Schraubzwinge fixieren. Abb. 16 Bohrschablone A-B Türoberfläche nicht beschädigen. Abb. 17 Bohrschablone A-C Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 17 25 mm Fräser Einsteckschloss mit dem Abstands- Fräser nicht verletzen. scheibe Hierfür die Abstands- Abb. 21 scheibe auf den Zapfen des Fräsers schieben. (Abb. 20, 21) Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 18 Stelle A, Abb. 22, in der Schlossta- sche verlegt sein! Einsteckschloss aus der Schlosstasche entfernen! Tiefenfräsung bis zur Schlosstasche. Seite 15, Abb. 15, Schnitt A-A. Abb. 23 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 19: Einsteckschloss Ausbauen, Reinigen Und Wieder Einsetzen

    Fräsung herausführen. Schlosstasche Abb. 25 Beim Einsetzen des Verbindungskabels Kabelführung beachten! Kabel nicht quetschen! (Abb. 25) Einsteckschloss wie unter "A. Einsteckschloss einsetzen", auf Seite 13 beschrieben, einsetzen. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 20: Profil-Halbzylinder Einsetzen

    A = a = Beschlaghöhe innen: Aussparung im Beschlag für Profil-Halbzylinder mindestens 19 mm bis maximal 24 mm. = Abstand zwischen der Mitte der Stulpschraube und der Türblattoberfläche Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 21 Andernfalls die Position des Profil-Halbzylinders korri- Abb. 29 gieren. Der Profil-Halbzylinder dient nur zur Notöffnung, nicht zur Verriegelung. Wird versucht, gewaltsam zu verriegeln, kann das Einsteckschloss beschädigt werden! Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 22: Außenmodul Auf Rechts- Oder Linkszeigende Türdrücker Einstellen

    Einsetzen des Stiftes in die "R45" bzw. "L45" Bohrung einschlagen. 3. Stifte mit den Aufklebern sichern, damit sie nicht herausfallen. Die Feder des Drückerlochteils ist fertig vorgespannt. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 23: Innenvierkant Montieren

    Nach der Montage des Innenvierkants am Außenmodul muss die Mar- kierung (Nase) des Kupplungsteils immer in Richtung V zeigen. Beim Einsetzen in das Türschloss darf der Innenvierkant nicht ver- dreht werden. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 24 3. Bei der Verwendung eines Einsteckschlosses mit Notöffnungsprotokollierung das Verbin- dungskabel auf den Stecker im Außenmodul stecken und das Verbindungskabel in der 32 mm Fräsung aufrollen. Abb. 39 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 25 Türblatt aufliegt. (Abb. 40) Abb. 40 Wenn das Außenmodul nicht plan aufliegt: Ö Bohrungen prüfen und gegebenenfalls Holzspäne entfernen. Das Außenmodul ist fertig montiert. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 26: Innenmodul Montieren

    6. Stecker des Verbindungskabels in die Buchse Abb. 42 oberhalb der Batteriehalterung einstecken und das Verbindungskabel wie in Abb. 43 zusam- menlegen. 7. Batterien in die Batteriehalterung einsetzen. Auf richtige Polung achten! Abb. 43 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 27 Innenmodul muss mit der Nut-Seite in Richtung Schlossstulpe zeigen. Abb. 44 8. Haube des Innenmoduls aufsetzen. Bei langen Türdrückerstiften zuerst die Haube auf den Vier- kant schieben. Abb. 45 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 28 über die Rückholfeder selbst in die waagerechte Ruhelage kommen. Ist dies nicht der Fall, sind die einzelnen Montageschritte zu überprüfen. DT 210/DTSH FH Version: Montagebestätigung vom Monteur unterschrieben als Dokumentation für die Bauakte des Kunden. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 29: Inbetriebnahme

    2. Den grünen Programmier-Key vor das Bedienfeld halten, bis die blaue LED permanent leuchtet. Es ertönt ein Signalton. 3. Programmier-Key entfernen; rote LED blinkt. 4. Während die LED rot blinkt, den roten Lösch-Key vor das Bedienfeld halten. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 30 5. Nach erfolgreichem Anlernen leuchtet die LED permanent blau und es ertönt ein Signalton. Danach geht das Dialock Türterminal DT 210/ DTSH in den normalen Betriebsmodus über. Wenn weiterhin Fehler auftreten: Benachrichtigen Sie die Servicestelle. Ö Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 31: Kurzanleitung

    Rote LED blinkt. Ö 2. Grünen Programmier-Key vor das Bedienfeld halten. Rote LED leuchtet kurz auf. Ö 3. Allen Benutzer-Keys, die weiterhin schließberechtigt sein sollen, Zutrittsrechte erneut zuweisen. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 32: Bedienung

    Die Berechtigung der Benutzer-Keys bleibt jedoch immer erhalten. Der reibungslose Betrieb des Dialock Türterminal DT 210/DTSH ist nur gewährleistet, wenn schwache Batterien sofort ersetzt werden. Nur hochwertige Batterien verwenden. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 33 7. Haube des Innenmoduls wieder aufsetzen und Schraube an der Unter- seite des Innenmoduls anziehen. 8. Drückerlochteil auf den Innenvierkant stecken und mit dem Inbus- schlüssel die Madenschraube festziehen. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 34: Notöffnung

    2. Dialock Türterminal DT 210/DTSH mit Notöffnungsschlüssel öffnen. 3. Neues Bruchsiegel einsetzen. Der Profil-Halbzylinder dient nur zur Notöffnung, nicht zur Verriegelung. Wird versucht, gewaltsam zu verriegeln, droht die Zerstörung der Notöffnungsprotokollierung! Abb. 48 Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...

  • Seite 35: Fragen Und Antworten

    Spannungsversorgung 4 x 1,5 V Batterien Gr. AA Mignon ® Typ E91 Energizer (Artikelnummer: 910.54.980) Temperaturbereich 0 – 65°C Luftfeuchtigkeit 0 – 90%, nicht kondensierend Technische Änderungen vorbehalten. Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 36 Montageanleitung Dialock DT 210/DTSH, DT 210/DTSH FH Version - Stand: 07.2011 - 732.29.134...
  • Seite 37 Copyright Der Nachdruck dieses Dokuments, auch auszugsweise, oder die Nachah- mung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Montagean- leitung unterlaufen sind, ist jede Haftung ausgeschlossen. Liefermöglichkeiten und technische Änderungen vorbehalten.
