Montageanleitung - Deutsch ....................................... 2
Installation instructions - English ................................. 5
Instructions de montage - Français ............................. 8
Instrucciones de montaje - Español .......................... 11
Istruzioni di montaggio - Italiano................................ 14
1
Inhaltsverzeichnis
Verwandte Anleitungen für Hafele DT 210 R2
Inhaltszusammenfassung für Hafele DT 210 R2
-

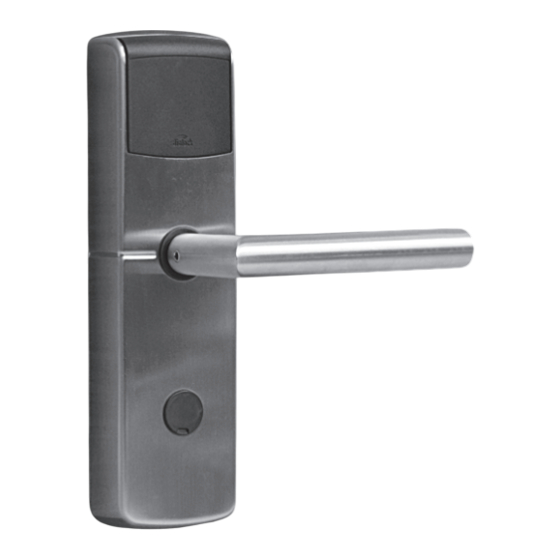

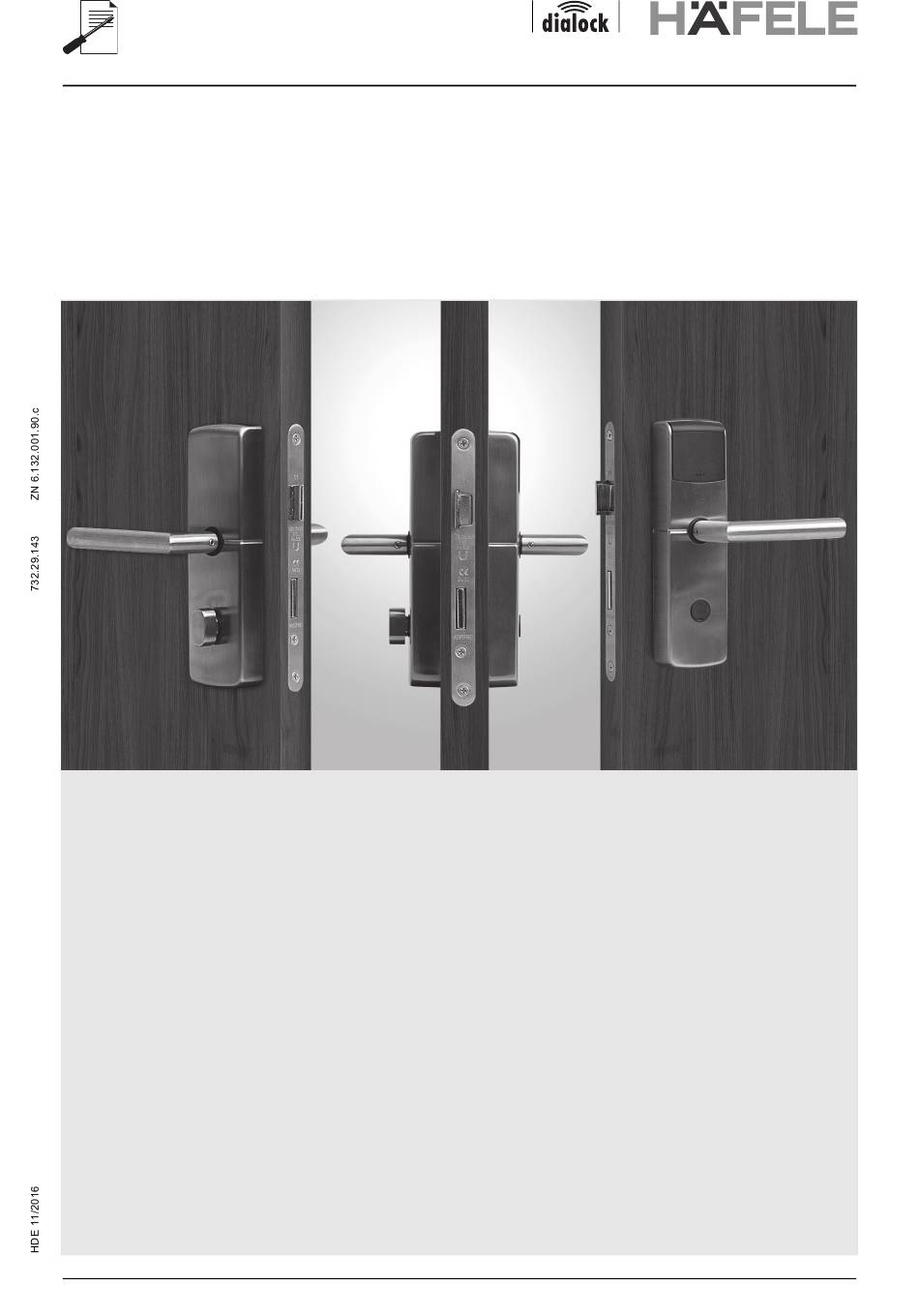

Seite 1: Inhaltsverzeichnis
DT 210 R2 DT 210 R2 WL DT 210 R2 FH DT 210 R2 FH WL Montageanleitung - Deutsch ........2 Installation instructions - English ......... 5 Instructions de montage - Français ......8 Instrucciones de montaje - Español ......11... -
Seite 2: Montageanleitung - Deutsch
Montageanleitung - Deutsch 1. Hinweise zu dieser Montageanleitung 1.1 Inhalt und Die Beachtung dieser Montageanleitung ist unerlässlich für die erfolgreiche und Zielgruppe der gefahrlose Montage des Produkts. Alle vorgegebenen Montageschritte, Anweisungen und Hinweise beachten! Anleitung Diese Montageanleitung richtet sich an: •... -
Seite 3: Lieferumfang Prüfen
Schlosstasche • Die Schlosstasche muss vorhanden sein und der Maßzeichnung „Montagevoraussetzungen“ auf Seite 18 entsprechen. Passender Profilhalbzylinder für die Notöffnung • Der Profilhalbzylinder für die Notöffnung gehört nicht zum Lieferumfang und muss vom Betreiber separat bestellt werden. • Die Größe des Profilhalbzylinders ist anhängig von der Türblattstärke. •... - Seite 4 WARNUNG Lebensgefahr durch Ausfall oder Störung elektromagnetisch empfindlicher Geräte! Die elektromagnetische Strahlung des Produkts kann eine Störung empfindlicher Teile hervorrufen (z.B. bei medizinischen Geräten). Diese werden dadurch in ihrer Funktion beeinträchtigt. > Produkt nicht in unmittelbarer Nähe elektromagnetisch empfindlicher Geräte anbringen. >...
- Seite 18 Ersetzt Seite 18 der Montageanleitung DT 210 R2 (732.29.143 / ZN 6.132.001.90c) Replaces page 18 of the assembly instructions Remplace la page 18 de la notice de montage Sustituye a la página 18 de las instrucciones de montaje Sostituisce la pagina 18 delle istruzioni di montaggio...
- Seite 19 Montage Installation Montage Montaje Montaggio Ø 8 mm Ø 8 mm Ø 13 mm Ø 8 mm Ø 8 mm Ø 8 mm 4*: Befestigungspunkte nur anbohren, keinesfalls bis zum Schloss durchbohren! 4*: Fastening holes only to be spot-drilled. Do not drill into the mortise lock! 4*: Points de fixations seulement a forer, ne jamais transpercer la serrure! 4*: Taladrar solo un poco los puntos de fijación.
- Seite 21 1,5 V 3 mm...
