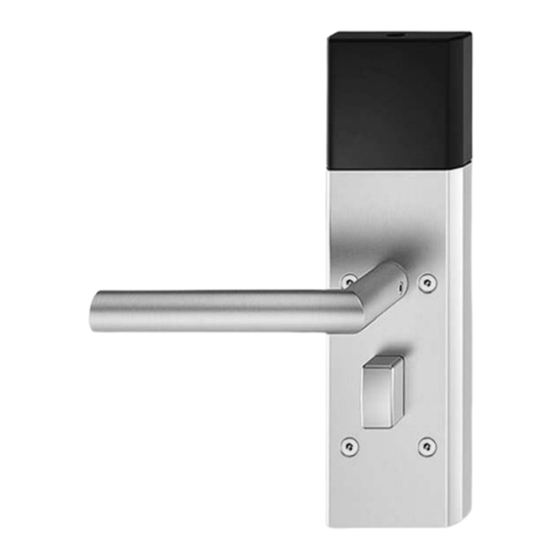

Hafele dialock DT 710C Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für dialock DT 710C:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DT 710
-
.................................................... 25
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hafele dialock DT 710C

Inhaltszusammenfassung für Hafele dialock DT 710C

  • Seite 1: Inhaltsverzeichnis

    DT 710 Montage- und Wartungsanleitung - Deutsch....2 Mounting and maintenance instructions - English.... 9 Instructions de montage et maintenance - Français ..16 Instrucciones de montaje y manutención - Español..19 Istruzioni di montaggio e manutenzione - Italiano ..22 ............

  • Seite 2: Montage- Und Wartungsanleitung - Deutsch

    Montage- und Wartungsanleitung - Deutsch 1. Hinweise zu dieser Montage- und Wartungsanleitung 1.1 Inhalt und Die Beachtung dieser Montageanleitung ist unerlässlich für die erfolgreiche und Zielgruppe der gefahrlose Montage des Produkts. Alle vorgegebenen Montageschritte, Anweisungen und Hinweise beachten! Anleitung Diese Montageanleitung richtet sich an: •...

  • Seite 3: Lieferumfang Prüfen

    Schlosstasche • Die Schlosstasche muss vorhanden sein und der Maßzeichnung „Montagevoraussetzungen“ auf Seite 33 entsprechen. Passender Profilhalbzylinder für die Notöffnung • Der Profilhalbzylinder für die Notöffnung gehört nicht zum Lieferumfang und muss vom Betreiber separat bestellt werden. • Die Größe des Profilhalbzylinders ist anhängig von der Türblattstärke. •...
  • Seite 4 WARNUNG Lebensgefahr durch Ausfall oder Störung elektromagnetisch empfindlicher Geräte! Die elektromagnetische Strahlung des Produkts kann eine Störung empfindlicher Teile hervorrufen (z.B. bei medizinischen Geräten). Diese werden dadurch in ihrer Funktion beeinträchtigt. > Produkt nicht in unmittelbarer Nähe elektromagnetisch empfindlicher Geräte anbringen. >...
  • Seite 5 DT 700/710: alle Varianten sind geprüft nach: DIN EN 1906: 2012-12 DT 700/710: alle Varianten sind geprüft nach: DIN EN 12209:2004-03 + Ber.1: 2006-06 DoP 917.81A www.hafele.com/dop 1309-CRP-299 DT 700/710, folgende Varianten sind geprüft nach DIN EN 179: 2008-04 Beschläge: DT 700 917.64.008, 917.64.053...
  • Seite 6 Einsteckschloss: alle Varianten. 5.4 Wichtige Informa- Das DT700/DT710 ist ausgelegt zur Montage auf Holztüren. tionen zu Vor dem Anbringen eines DT700/DT710 an einer Tür sollte die Tür überprüft wer- den, um sicherzustellen, dass sie ordnungsgemäß angeschlagen ist. DIN EN 179 Es wird empfohlen zu überprüfen, ob die Türbauweise die Verwendung des DT700/ DT710 zulässt.

  • Seite 7: Feuerschutztüren

    Für das Zuhalten der Tür in der geschlossenen Stellung dürfen außer den dafür vor- gesehenen DT700/DT710 keine anderen Vorrichtungen installiert werden. Dies schließt nicht die Installation von Türschließern aus. Falls ein Türschließer installiert wird, um die Tür wieder in die geschlossene Stellung zu bewegen, sollte darauf geachtet werden, dass hierdurch die Betätigung der Tür durch Kinder sowie ältere und gebrechliche Personen nicht behindert wird.
  • Seite 8 Um die Gebrauchstauglichkeit entsprechend diesem Dokument sicherzustellen, 5.6 Wartungsanwei- sollten die folgenden routinemäßigen Wartungsüberprüfungen in Abständen von sungen nicht mehr als einem Monat durchgeführt werden: • Inspektion und Betätigung des Notausgangsverschlusses, um sicherzustellen, dass sämtliche Bauteile des Verschlusses in einem zufriedenstellenden Betriebszustand sind.

  • Seite 9: Mounting And Maintenance Instructions - English

    Mounting and maintenance instructions - English 1. Notes on these mounting and maintenance instructions 1.1 Contents and It is essential to pay attention to these instructions in order to install the product target group of the successfully and safely. Please pay attention to all of the specified installation steps, instructions and notes! instructions These installation instructions are intended for:...

  • Seite 10: Check Scope Of Delivery

    Mortise • The mortise must be present, and must comply with the dimensioned drawing “Installation requirements“ on page 33. Suitable single profile cylinder for emergency opening • The single profile cylinder for emergency opening is not included in the scope of delivery and must be ordered separately by the operator.
  • Seite 11 WARNING Risk of fatality due to failures or faults in electromagnetically sensitive devices! The electromagnetic radiation of the product can cause faults in sensi- tive parts (e.g. in medical equipment). The functionality thereof will be adversely affected. > Do not place product close to electromagnetically sensitive devices.
  • Seite 12 DT700/DT710, all versions, tested in accordance with DIN EN 1906: 2012-12 DT700/DT710, all versions, tested in accordance with DIN EN 12209: 2004-03 + Rep.1: 2006-06 DoP 917.81.A www.hafele.com/dop 1309-CRP-299 DT700/DT710, the following versions have been tested in accordance with DIN EN 179: 2008-04...
  • Seite 13 • 917.64.289, 917.64.292 DoP 917.81.B www.hafele.com/dop 1309-CPR-298 5.4 Important The DT700/DT710 is designed for installation on wooden doors. information Before fitting a DT700/DT710 to a door, the door should be checked in order to en- concerning sure that it has been properly hung.
  • Seite 14 If a self-closing device is installed to move the door back to the closed position, it should be ensured that this does not impede the operation of the door by children and elderly / frail persons. The provided keepers (strikes) or protection plates must be installed in order to en- sure that EN179 is complied with.

  • Seite 15: Approval According To Part 15 Of The Fcc Rules

    To ensure performance in accordance with this document, the following routine 5.6 Maintenance maintenance checks should be undertaken at intervals of no more than one instruction month: • Inspect and operate the emergency exit device in order to ensure that all components are in a satisfactory working condition.

  • Seite 16: Instructions De Montage Et Maintenance - Français

    Instructions de montage et maintenance - Français 1. Notes relatives aux présentes instructions de montage et maintenance 1.1 Synoptique et Le respect de ces instructions de montage est indispensable pour la réussite, sans groupe-cible des aucun risque, du montage du produit. Respecter les différentes étapes de montage ainsi que les indications et les notes! instructions Ces instructions de montage s'adressent:...

  • Seite 17: Consignes De Sécurité Pour Le Montage

    Mortaise • La mortaise doit être existante et correspondre aux dimensions du croquis “Conditions requises pour le montage“ de la page 33. Profilé de demi-cylindre pour l'ouverture d'urgence • Le profilé de demi-cylindre pour l'ouverture d'urgence ne fait pas partie du contenu de la fourniture et doit être commandé...
  • Seite 18 AVERTISSEMENT Danger de mort en raison de panne ou de dysfonctionnement d'appareils sensibles aux ondes électromagnétiques! Le rayonnement électromagnétique du produit peut entraîner une défaillance de pièces sensibles (p. ex. appareils médicaux) et une restriction de leurs capacités fonctionnelles. > Ne pas installer le produit à proximité immédiate d'appareils sensibles aux ondes électromagnétiques.

  • Seite 19: Instrucciones De Montaje Y Manutención - Español

    Instrucciones de montaje y manutención - Español 1. Notas sobre estas instrucciones de montaje y manutención 1.1 Contenido y Es indispensable seguir estas instrucciones para realizar el montaje correctamente y sin destinatarios de peligro. ¡Tenga en cuenta todos los pasos de montaje prescritos, las indicaciones y las notas! las instrucciones Estas instrucciones de montaje son para:...

  • Seite 20: Comprobación Del Volumen De Suministro

    Cajeado para la cerradura • El cajeado para la cerradura debe realizarse previamente conforme “Requisitos previos para el montaje“ al dibujo acotado de la página 33. Semibombillo de perfil adecuado para la apertura de emergencia • El semibombillo de perfil para la apertura de emergencia no está incluido en el suministro.
  • Seite 21 ADVERTENCIA ¡Peligro de muerte por avería o fallo de aparatos sensibles a influencias electromagnéticas! La radiación electromagnética del producto puede provocar averías en componentes sensibles (de aparatos médicos, p.ej.) y alterar su funcionamiento. > No sitúe el producto en las inmediaciones de aparatos sensibles a influencias electromagnéticas.

  • Seite 22: Istruzioni Di Montaggio E Manutenzione - Italiano

    Istruzioni di montaggio e manutenzione - Italiano 1. Avvisi relativi alle presenti istruzioni di montaggio e manutenzione 1.1 Indice e L'osservanza delle presenti istruzioni di montaggio è indispensabile per il montaggio gruppo di perfetto e sicuro del prodotto. Osservare tutte le fasi di montaggio, le istruzioni e gli avvisi prescritti! destinatari delle istruzioni...
  • Seite 23 Inserto per serratura • L'inserto per serratura deve essere esistente e deve corrispondere al disegno quotato “Condizioni per il montaggio“ sulla pagina 33. Adeguato mezzo cilindro profilato per l'apertura d'emergenza • Il mezzo cilindro profilato per l'apertura d'emergenza non è incluso nella fornitura e deve venire ordinato separatamente dal gestore.
  • Seite 24 AVVERTENZA Pericolo di morte in caso di guasto o anomalia di apparecchi sensibili elettromagneticamente! La radiazione elettromagnetica del prodotto può provocare una anomalia in componenti sensibili (per es. nel caso di apparecchi medici). Ciò reca pregiudizio al loro funzionamento. > Non applicare il prodotto nelle immediate vicinanze di apparecchi sensibili elettromagneticamente.
  • Seite 25 • • • • • • • “1.3 ” • ” “2.1 > > > > > > • 95 mm • Häfele...
  • Seite 26 • “Installation requirements” • • • “Installation requirements” > > > • • • > > Häfele > > >...
  • Seite 27 > > > > • • •...
  • Seite 28 DIN EN 1906/DIN EN12209/DIN EN 179 DT700/DT710 DIN EN 1906:2012-12 DIN EN 12209:2004-03 + Rep.1:2006-06 DT700/DT710 DoP 917.81.A www.hafele.com/dop 1309-CRP-299 DT700/DT710 DIN EN 179:2008-04 DT700 • 917.64.008, 917.64.053 • 917.64.259, 917.64.262 DT 700WL • 917.64.044, 917.64.047 • 917.64.295, 917.64.298 DT 710 •...
  • Seite 29 DoP 917.81.B www.hafele.com/dop 1309-CPR-298 DIN EN 179 DT700/DT710 DT700/DT710 DT700/DT710 DT700/DT710 DT700/ DT710 DT700/DT710 DT700/DT710 90° DT700/DT710 DT700/DT710 DT700/DT710 900 mm 1100 mm DT700/DT710 DT700/DT710 EN179 “ ”...
  • Seite 30 DT700/DT710 “ ” 8000 mm² EN 179 DT 700/710 200 kg 3 mm EN 1634-1 DMT-DO-50-229-002 65 mm DIN EN 179 • • • • • • •...
  • Seite 31 • • • • NOTICE This device complies with Part 15 of the FCC Rules [and with Industry Canada licence-exempt RSS standard(s)]. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 32 Bildteil Ø 8 Ø 13...
  • Seite 33 Montagevoraussetzungen „mm“ 16.5 16.5 ≥ C ≤ C + 7.5 ≥ 34 ±0.1 4x Ø 8 ±0.2 ±1 2x Ø 25 55 / 65...
  • Seite 34 Ø 8 mm Ø 13 mm „mm“ Ø 8 Ø 13...
  • Seite 35 Ø 8 mm Ø 13 mm Ø 12.5 mm...
  • Seite 36 M5x70 M5x80 M5x90 X < Y...
  • Seite 37 3 mm 2.0 ‒ 2.4 Nm 0.8 ‒ 1.2 Nm...
  • Seite 38 „mm“ „mm“ C = 14 ‒ 30 C = 35 ‒ 45 C = 50 ‒ 60 Zuordnung der 9mm Drückerstifte Allocate the 9mm lever square spindles Allocation des 9mm tige carée des bequilles Applicazione di 9mm spine delle maniglie Asignación del 9mm cuadrado del manilla...
  • Seite 39 Selezione di 5mm spina di pomello 55 ‒ 60 Selección del 5mm cuadrado 60 ‒ 65 Häfele GmbH & Co KG · Postfach/B.O. Box 1237 · D-72192 Nagold · Phone +49 (0) 74 52 / 95-0 · info@haefele.de · www.hafele.com...
