9.4 Instructions importantes pour le
branchement du dispositif
Comme dans le cas de dispositifs commandés par
microprocesseur, certaines précautions doivent être
prises pendant l'installation et le câblage. Outre les
directives générales, les éléments ci-dessous sont
particulièrement importants.
•
Les câbles d'entrée doivent être placés à l'écart
les uns des autres et à l'écart des câbles d'ali-
mentation.
•
Les câbles de sortie analogique doivent être blin-
dés. Le blindage doit être branché au dispositif.
•
Les relais et bobines de protection ne doivent
pas présenter d'interférence.
•
Si des charges inductives sont branchées, elles
doivent être blindées ou bien le contact de relais
doit être protégé sur la bande de blocage du
®
DIS-C par un circuit de protection RC,
Conex
conformément au tableau suivant et aux dia-
grammes de commutation.
9.4.1 Alimentation électrique
Avertissement
Mettre l'alimentation hors tension avant de
brancher le dispositif.
•
Le dispositif est branché à l'alimentation élec-
trique au niveau des brides (L), (N) et (PE).
•
Vérifier la tension d'alimentation sur la plaque
signalétique.
Le branchement à une tension d'alimenta-
Précaution
tion incorrecte peut détruire le dispositif.
9.4.2 Branchement de la cellule de mesure de
conductivité
Utiliser uniquement le câble prévu pour le
branchement de la cellule de conductivité
®
au Conex
DIS-C.
Ce câble ne doit pas être utlisé dans la
Précaution
même gaine que les câbles d'alimentation
électrique.
Protéger les raccords de câbles et les
prises contre la corrosion et l'humidité.
9.4.3 Sorties relais
Si des charges inductives (relais et bobines de protec-
tion compris) sont branchées, elles doivent être blin-
dées. Si cela n'est pas possible, protéger le contact de
relais avec un circuit de protection selon le tableau
ci-dessous.
Pour courant alternatif
Courant max. Condensateur C
60 mA
10 nF, 260 V
70 mA
47 nF, 260 V
150 mA
100 nF, 260 V
1,0 A
220 nF, 260 V
R = 47 à 390 Ω
C = 10 nF à 220 nF / 260 V par
ex. Siemens MKC B 81 921
Les valeurs peuvent être trouvées
dans le tableau ci-dessus.

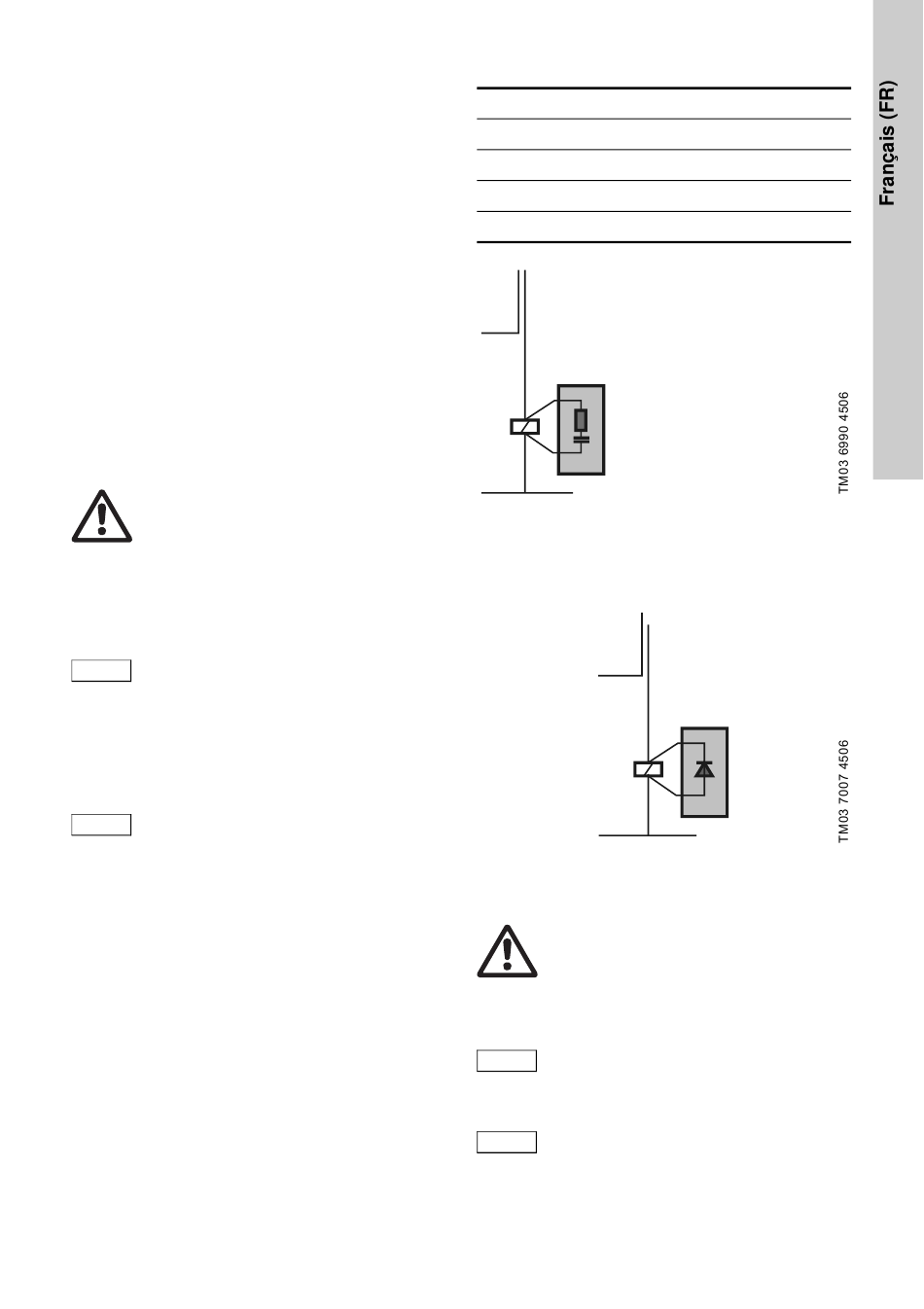

Circuit de protection avec courant CA
Fig. 10
Pour tension continue
Le relais ou la bobine de protection doivent ête blin-
dés avec une diode suppresseuse.
+
-
Circuit de protection avec tension
Fig. 11
continue
Attention
Si des sorties de relais flottantes sont utili-
sées, elles doivent être équipées d'un
fusible de secours.
9.4.4 Sorties courant
Lors du branchemennt des sorties élec-
Précaution
triques, tenir compte de la polarité et de la
charge maximale (500 Ω).
Pour le branchement des sorties élec-
triques, utiliser un câble blindé.
Précaution
Le blindage doit être branché au PE avec
une extrémité.
Résistance R
390 Ω, 2 W
22 Ω, 2 W
47 Ω, 2 W
47 Ω, 2 W
