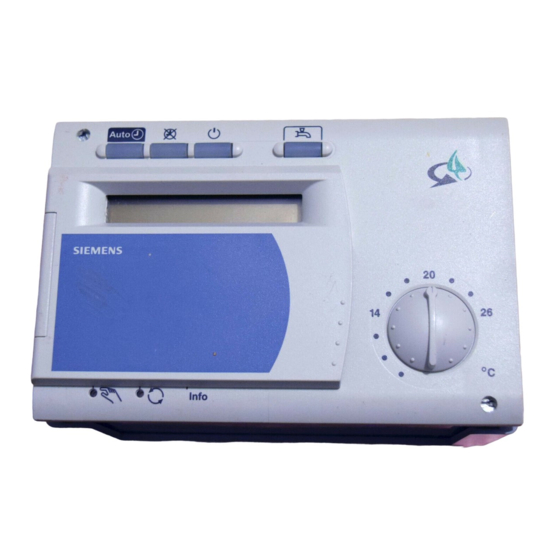

Siemens RVP540 Installationsanleitung

de
Installationsanleitung
Montage
Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
− Schaltschrank (Front, Innenwand, auf DIN-Schiene)
− Schalttafel
− Schräge Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu
beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zu den Stellge-
räten und Pumpen führen Netzspannung
•
Fühlerleitungen dürfen nicht parallel mit Netzleitungen
geführt werden
•
Zum Schutz der Sonnenkollektor-Fühler vor Überspan-
nung (z.B. bei Gewittern) sollte die separat erhältliche
"Anschlussdose mit Überspannungsschutz"
(AGS2S.200/109) vor dem Fühler montiert werden.
Zulässige Leitungslängen
•
Für alle Fühler, Thermostate und externe Kontakte:
Cu-Kabel 0,6 mm Ø
2
Cu-Kabel 1,0 mm
2
Cu-Kabel 1,5 mm
•
Für Raumgeräte:
2
Cu-Kabel 0,25 mm
Cu-Kabel ab 0,5 mm
•
Für den Datenbus:
2
0,75...2,5 mm
Montieren und Verdrahten des Sockels
Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung «TOP»
muss oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
4. Sockel aufstecken. Die Bezeichnung «TOP» muss
oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schienen-
typ)
6. Anschlussklemmen verdrahten
Frontmontage
•
Erforderlicher Ausschnitt: 92 x 138 mm
•
Maximale Dicke: 3 mm
Siemens Building Technologies / HVAC Products
Energiemanager / Heizungsregler
max. 20 m
max. 80 m
max. 120 m
max. 25 m
2
max. 50 m
nach Angaben in den Daten-
blättern N2030D und N2032D
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopf-
büchsen ausbrechen
3. Sockel von hinten bis zum Anschlag in den Front-
ausschnitt stecken. Die Bezeichnung «TOP» muss o-
ben sein!

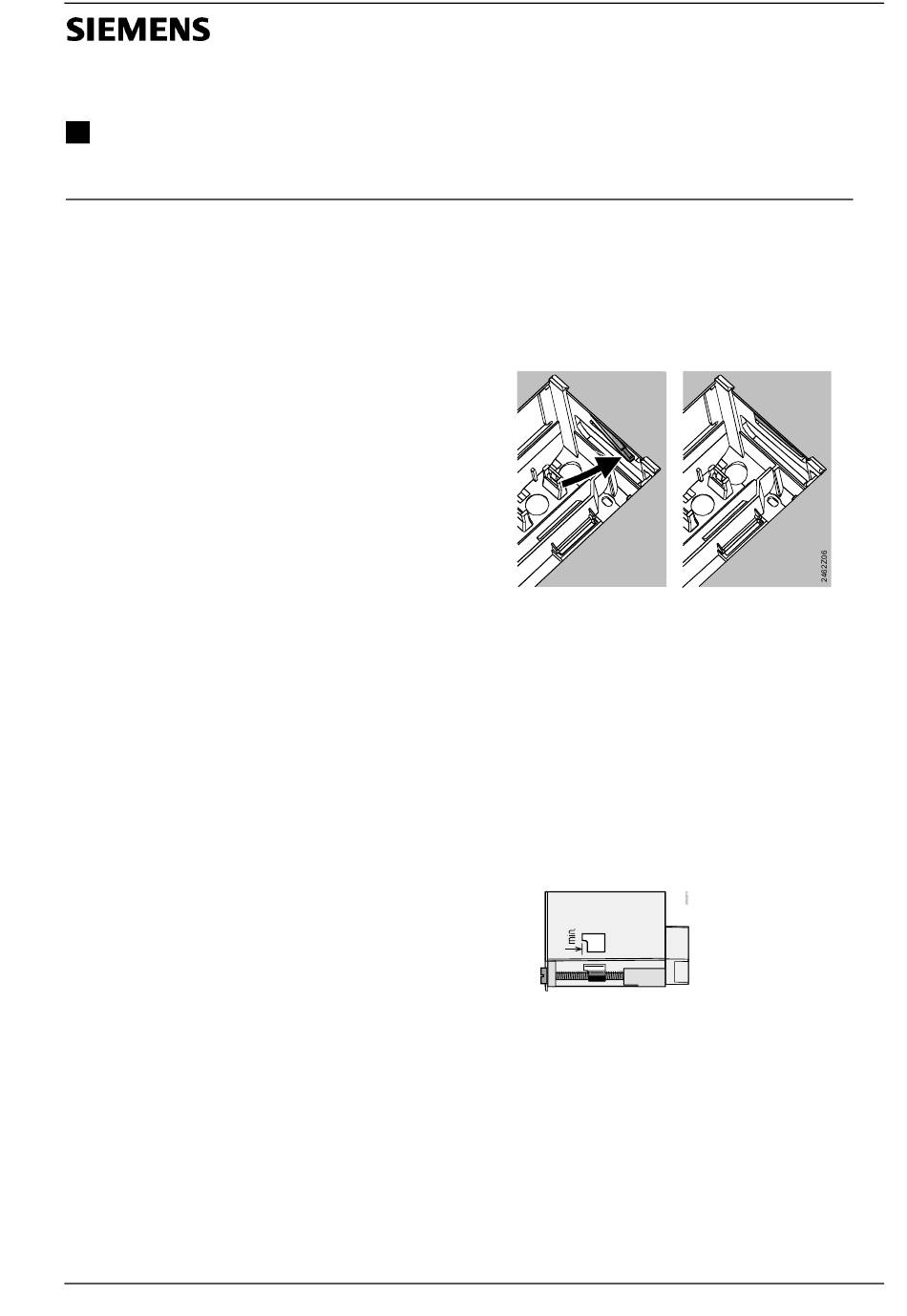

4. Seitliche Klemmbügel hinter das Frontblech drücken
(vergl. Abbildung)
Falsch
Klemmbügel links und rechts richtig plazieren – sie dürfen
nicht in den Ausschnitt ragen!
5. Anschlussklemmen verdrahten. Kabellängen so wäh-
len, dass für das Öffnen der Schaltschranktüre genü-
gend Spielraum bleibt.
Inbetriebnahme
Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan prüfen
3. Richtige Stellung und Lage der Schwenkhebel mit
Hilfe der Befestigungsschrauben sicherstellen. Dar-
stellung an der Geräteseitenwand:
4. Gerät bis zum Anschlag in den Sockel einstecken. Die
Bezeichnung «TOP» muss oben sein!
5. Befestigungsschrauben wechselseitig festziehen
6. Kontrolle der Stellgeräte (Ventil bzw. Hahn): prüfen,
− ob sie richtig eingebaut sind (Durchflusssymbol be-
achten)
ob die Handverstellung nicht mehr wirksam ist.
−
7. Achtung bei Boden- und Deckenheizungen!
Der Temperaturwächter muss richtig eingestellt sein.
Die Vorlauftemperatur darf während der Funktions-
kontrolle den maximal zulässigen Wert (im allgemei-
nen 55 °C) nicht überschreiten, sonst ist sofort entwe-
der:
− das Ventil bzw. der Hahn von Hand zu schließen
− die Pumpe abzuschalten
− der Pumpenabsperrschieber zu schließen
74 319 0282 0 c
74 319 0282 0
G2488
RVP540
RVP550
Richtig
08.08.2002 1/28
