SITRANS F
Coriolis Flowmeters

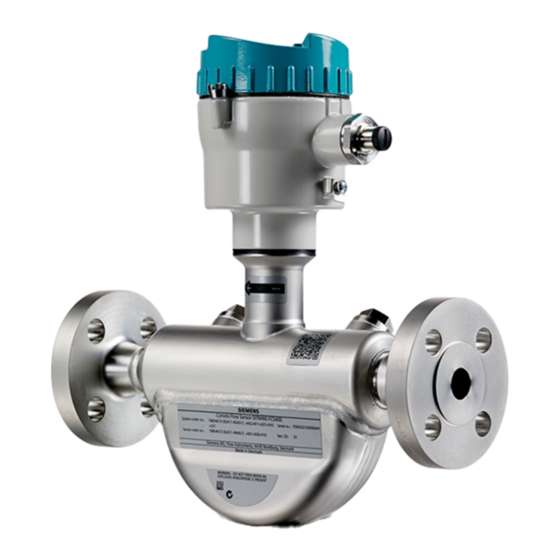

SITRANS FCS400 sensor
Quick Start
Before installing, including in hazardous areas, refer to the Operating Instructions on the internet or on the SITRANS F
literature CD-ROM. They contain detailed safety regulations, information and specifications which must be observed when
installing. Documentation and approvals can be found on the internet:
Flowdocumentation (http://www.siemens.com/flowdocumentation)
CAUTION
Correct, reliable operation of the device requires proper transport, storage, positioning and assembly. The device must be
carefully operated and maintained. Only qualified personnel should install or operate this device.
Items supplied
Compact system
● SITRANS FC430 sensor and compact mounted
transmitter
● Packet of cable glands
● Quick Start guide
● CD containing software, certificates and device manuals
Remote system
Remote with M12
● SITRANS FCS400 sensor
● SITRANS FCT030 transmitter with M12 socket
assembled
● Sensor cable with M12 connector
● Packet of cable glands
● Quick Start guide
● CD containing software, certificates and device
manuals
© Siemens, All rights reserved Ⓟ 2012
A5E03649755-02, 03/2012
*A5E03649755*
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SITRANS FCS400
Inhaltszusammenfassung für Siemens SITRANS FCS400
- Seite 1 ● SITRANS FCT030 transmitter with M12 socket assembled ● Sensor cable with M12 connector ● Packet of cable glands ● Quick Start guide ● CD containing software, certificates and device manuals *A5E03649755* © Siemens, All rights reserved Ⓟ 2012 A5E03649755-02, 03/2012...
- Seite 2 Remote with sensor terminal housing ● SITRANS FCS400 sensor ● SITRANS FCT030 transmitter with terminal housing assembled ● Sensor cable ● Packet of cable glands ● Quick Start guide ● CD containing software, certificates and device manuals Note Scope of delivery may vary, depending on version and add-ons. The contents list in the product package lists all included parts.
- Seite 3 The sensor must always be completely filled with process media in order to measure accurately. Orienting the sensor SITRANS FCS400 operates in any orientation, but Siemens recommends orienting the sensor in one of the following ways: 1. Vertical installation with an upwards flow (self-draining)
- Seite 4 Installation in a drop line is only recommended if a pipeline reduction or orifice with a smaller cross-section can be installed to create back-pressure and prevent the sensor from being partially drained while measuring. ① Back pressure orifice ② On / off valve Figure 3-6 Installation in drop line SITRANS FCS400 sensor A5E03649755-02, 03/2012...
-
Seite 5: Mounting The Sensor
● Make sure that any valves or pumps upstream of the sensor do not cavitate and do not send vibration into the sensor. ● Decouple vibrating pipeline from the flow sensor using flexible tube or couplings Figure 4-1 Non-flexible pipes not recommended in vibrating environment Figure 4-2 Flexible pipes recommended in vibrating environment SITRANS FCS400 sensor A5E03649755-02, 03/2012... - Seite 6 The sensor cable screen is mechanically connected to the grounding terminal (PE), only when the M12 plug is correctly tightened. Wiring sensor and transmitter (sensor terminal space) A: Prepare the cable by stripping it at both ends. Figure 5-1 Cable end SITRANS FCS400 sensor A5E03649755-02, 03/2012...
- Seite 7 6. Push cable through open gland; anchor cable screen and wires with clamp bar. 7. Remove terminal block from DSL cassette. 8. Connect wires to terminals according to list below. Terminal number Description Wire color (Siemens) +15 V DC Orange 0 V DC Yellow White Blue SITRANS FCS400 sensor A5E03649755-02, 03/2012...
-
Seite 8: Zero Point Adjustment
Before a zero point adjustment is initiated, the pipe must be flushed, filled and at an absolute flowrate of zero preferably also at operating pressure and temperature. 1. Flush out any gases and obtain stable temperature conditions by running flow at operational conditions for minimum 30 minutes. SITRANS FCS400 sensor A5E03649755-02, 03/2012... - Seite 9 Responsibility for suitability and intended use of this instrument rests solely with the user. Copyright © Siemens AG 03.2012 All Rights Reserved. Technical data subject to change without prior notice. SITRANS FCS400 sensor SITRANS FCS400 sensor...
-
Seite 10: Coriolis-Durchflussmessgeräte Sitrans Fcs400 Messaufnehmer
Getrennt mit M12 ● SITRANS FCS400 Messaufnehmer ● SITRANS FCT030 Messumformer mit M12- Buchse ● Messaufnehmerkabel mit M12-Stecker ● Paket Kabelverschraubungen ● Quick Start Guide ● CD mit Software, Zertifikaten und Gerätehandbüchern © Siemens, Alle Rechte vorbehalten Ⓟ 2012 A5E03649755-02, 03/2012... -
Seite 11: Übersicht Messaufnehmer
Getrennt mit Messaufnehmer-Klemmkasten ● SITRANS FCS400 Messaufnehmer ● SITRANS FCT030 Messumformer mit Klemmkasten ● Messaufnehmerkabel ● Paket Kabelverschraubungen ● Quick Start Guide ● CD mit Software, Zertifikaten und Gerätehandbüchern Hinweis Lieferumfang kann je nach Ausführung und Optionswahl unterschiedlich sein. Der Lieferumfang ist in der Inhaltsliste der Verpackung aufgeführt. - Seite 12 Genaue Messungen sind nur gewährleistet, wenn der Messaufnehmer jederzeit vollständig mit Flüssigkeit oder Gas gefüllt ist. Ausrichten des Messaufnehmers SITRANS FCS400 ist in jeglicher Ausrichtung betriebsfähig, aber Siemens empfiehlt die Ausrichtung auf eine der folgenden Arten: 1. Senkrechter Einbau bei Strömungsrichtung aufwärts (automatische Entleerung) Bild 3-3 Vertikale Ausrichtung, Strömungsrichtung nach oben...
- Seite 13 Der Einbau in einem Fallrohr wird nur empfohlen, wenn ein Rohrleitungsreduzierstück oder eine Blende mit geringerem Querschnitt eingebaut werden kann, um Gegendruck zu erzeugen und auf diese Weise zu vermeiden, dass eine Teilentleerung des Messaufnehmers während der Messungen stattfindet. ① Gegendruckblende ② Ein-/Ausschaltventil Bild 3-6 Einbau in Fallrohr SITRANS FCS400 Messaufnehmer A5E03649755-02, 03/2012...
-
Seite 14: Montage Des Messaufnehmers
● Stellen Sie sicher, dass dem Messaufnehmer vorgelagerte Ventile oder Pumpen nicht kavitieren und den Messaufnehmer nicht in Schwingung versetzen. ● Rohrleitungen, die Schwingungen verursachen, sind vom Durchflussmessgerät mit flexiblen Leitungen oder entsprechenden Kupplungen abzukoppeln. Bild 4-1 In Umgebungen mit Schwingungsbelastung keine starren Rohrleitungen verwenden SITRANS FCS400 Messaufnehmer A5E03649755-02, 03/2012... -
Seite 15: Installation Des Messaufnehmerkabels
übermäßigen Spannung (Zug) ausgesetzt ist, da sich die internen Anschlüsse lösen können. Hinweis Das Kabel niemals am Stecker ziehen - nur am Kabel selbst. 1. Den Messaufnehmer mit dem mitgelieferten 4-adrigen Kabel mit M12-Steckern anschließen. SITRANS FCS400 Messaufnehmer A5E03649755-02, 03/2012... - Seite 16 Den Deckel um eine Viertel Umdrehung weiter drehen, damit der O-Ring dicht abschließt. 10. Die Sicherungsschraube am Deckel wieder anbringen und festziehen. Anschließen des DSL 1. Die Sicherungsschraube und den Deckel des DSL entfernen. SITRANS FCS400 Messaufnehmer A5E03649755-02, 03/2012...
- Seite 17 15. Den O-Ring über den Deckel des DSL ziehen und Deckel festdrehen, bis auf beiden Seiten der Kontakt mit dem O-Ring spürbar ist. Den Deckel um eine Viertel Umdrehung weiter drehen, damit der O-Ring dicht abschließt. 16. Die Sicherungsschraube am Deckel wieder anbringen und festziehen. SITRANS FCS400 Messaufnehmer A5E03649755-02, 03/2012...
-
Seite 18: Nullpunkteinstellung
Überein-stimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Der Benutzer ist allein www.siemens.com/flow verantwortlich für Eignung und Bestimmungszweck dieses Gerätes. Copyright © Siemens AG 03.2012 All Rights Reserved. Änderungen vorbehalten. SITRANS FCS400 Messaufnehmer A5E03649755, 03/2012 SITRANS FCS400 Messaufnehmer...
