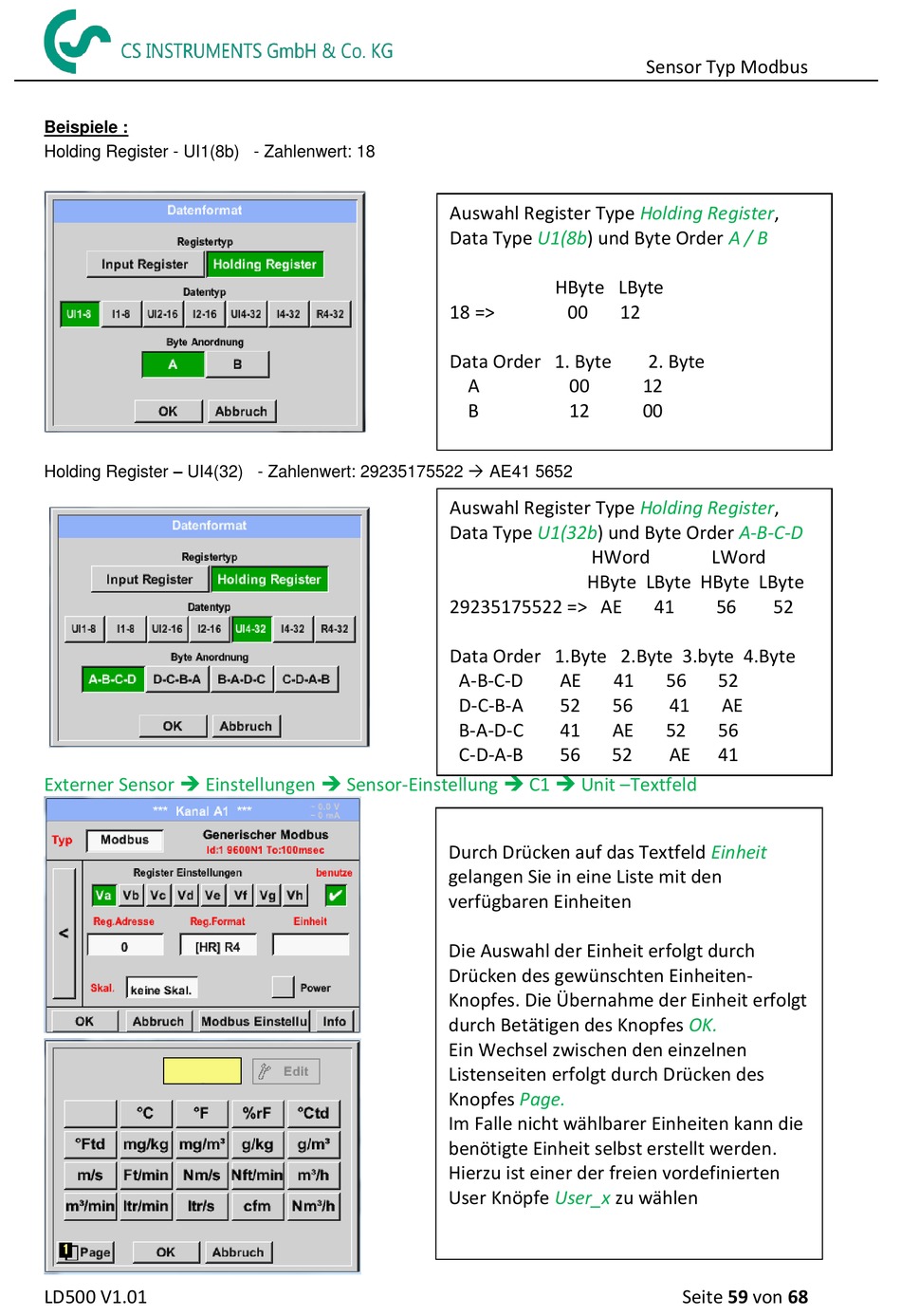

CS Instruments LD 500 Bedienungsanleitung Seite 59

Beispiele :
Holding Register - UI1(8b) - Zahlenwert: 18
Holding Register – UI4(32) - Zahlenwert: 29235175522  AE41 5652
Externer Sensor  Einstellungen  Sensor-Einstellung  C1  Unit –Textfeld
LD500 V1.01
Auswahl Register Type
Data Type U1(8b) und Byte Order
HByte LByte
18 => 00
Data Order 1. Byte
A 00
B 12
Auswahl Register Type
Data Type U1(32b) und Byte Order
HWord
HByte LByte HByte LByte
29235175522 => AE
Data Order 1.Byte 2.Byte 3.byte 4.Byte
A-B-C-D AE 41
D-C-B-A 52 56
B-A-D-C 41 AE
C-D-A-B 56 52
Durch Drücken auf das Textfeld
gelangen Sie in eine Liste mit den
verfügbaren Einheiten
Die Auswahl der Einheit erfolgt durch
Drücken des gewünschten Einheiten-
Knopfes. Die Übernahme der Einheit erfolgt
durch Betätigen des Knopfes
Ein Wechsel zwischen den einzelnen
Listenseiten erfolgt durch Drücken des
Knopfes Page.
Im Falle nicht wählbarer Einheiten kann die
benötigte Einheit selbst erstellt werden.
Hierzu ist einer der freien vordefinierten
User Knöpfe User_x zu wählen
Sensor Typ Modbus
Holding Register,
A / B
12
2. Byte
12
00
Holding Register,
A-B-C-D
LWord
41 56 52
56 52
41 AE
52 56
AE 41
Einheit
OK.
