12.5.1.5

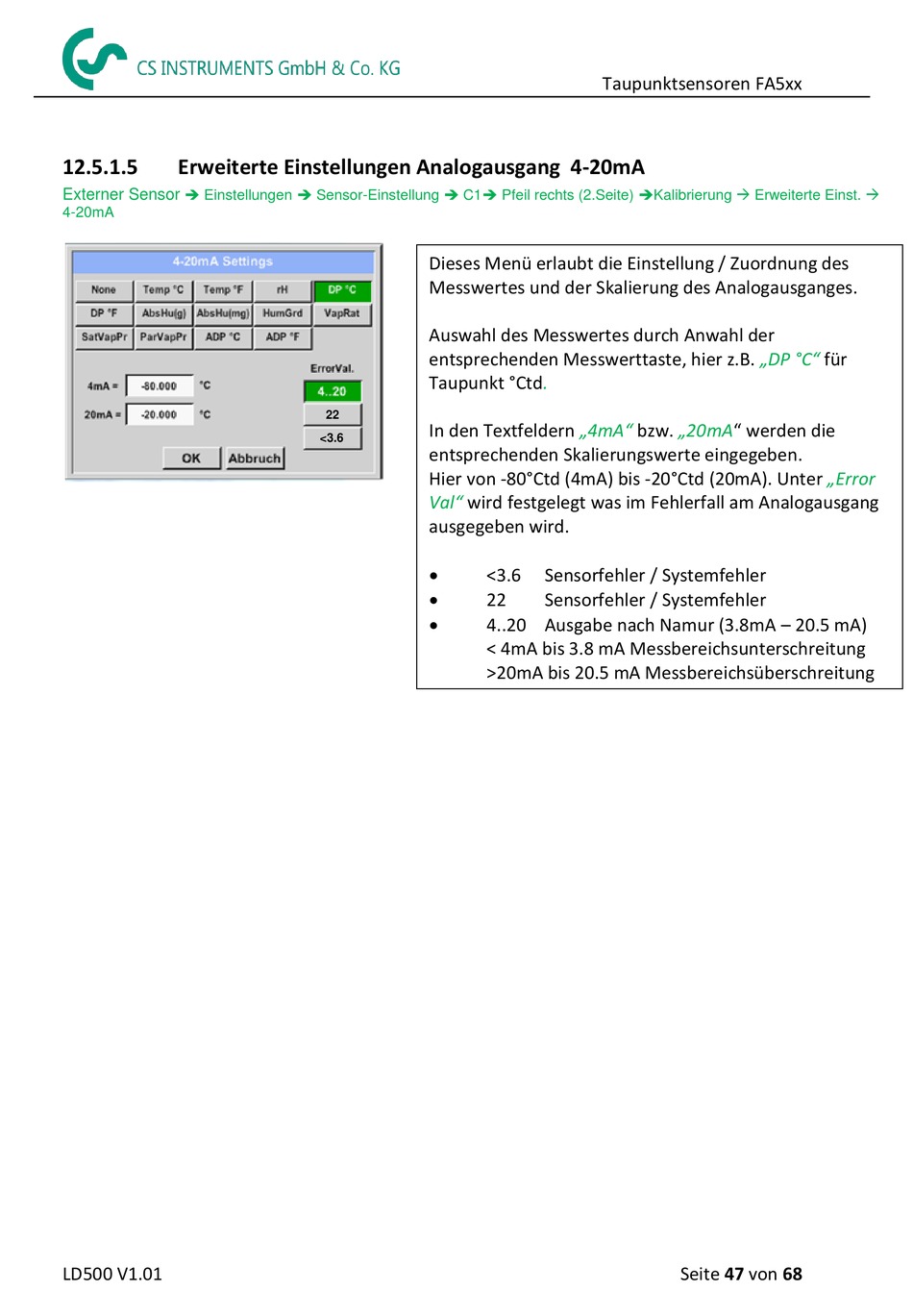

Erweiterte Einstellungen Analogausgang 4-20mA

 Einstellungen  Sensor-Einstellung  C1 Pfeil rechts (2.Seite) Kalibrierung  Erweiterte Einst. 
Externer Sensor
4-20mA
LD500 V1.01
Dieses Menü erlaubt die Einstellung / Zuordnung des
Messwertes und der Skalierung des Analogausganges.
Auswahl des Messwertes durch Anwahl der
entsprechenden Messwerttaste, hier z.B.
Taupunkt
22
In den Textfeldern
<3.6
entsprechenden Skalierungswerte eingegeben.
Hier von -80°Ctd (4mA) bis -20°Ctd (20mA). Unter
Val" wird festgelegt was im Fehlerfall am Analogausgang
ausgegeben wird.

<3.6

22

4..20 Ausgabe nach Namur (3.8mA – 20.5 mA)
< 4mA bis 3.8 mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Taupunktsensoren FA5xx
°Ctd.
„4mA" bzw. „20mA" werden die
Sensorfehler / Systemfehler
Sensorfehler / Systemfehler
Seite 47 von 68
„DP °C" für
„Error
