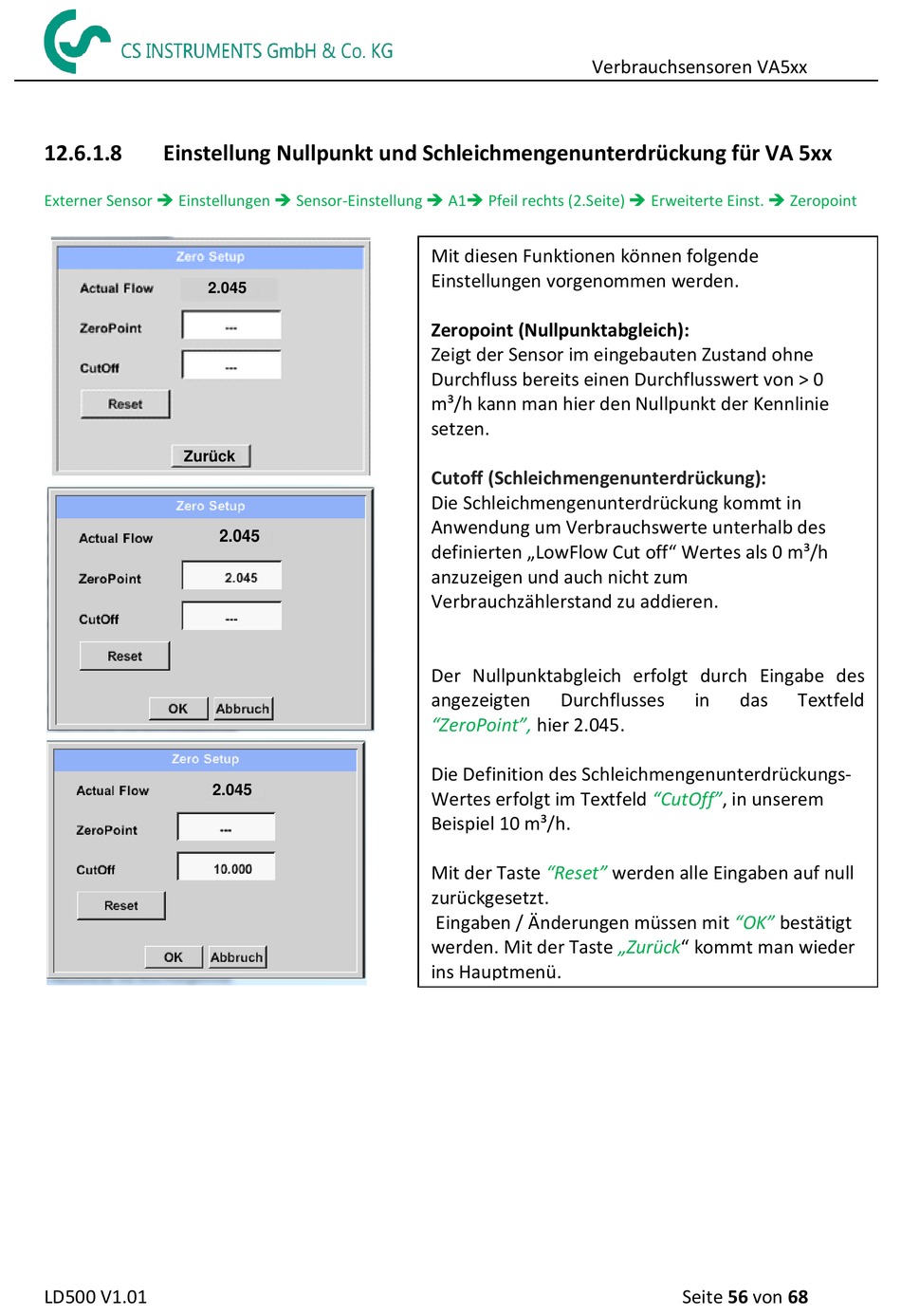

12.6.1.8 Einstellung Nullpunkt und Schleichmengenunterdrückung für VA 5xx
Externer Sensor  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Zeropoint
2.045
2.045
Zurück
2.045
LD500 V1.01
2.045
Verbrauchsensoren VA5xx
Mit diesen Funktionen können folgende
Einstellungen vorgenommen werden.
Zeropoint (Nullpunktabgleich):
Zeigt der Sensor im eingebauten Zustand ohne
Durchfluss bereits einen Durchflusswert von > 0
m³/h kann man hier den Nullpunkt der Kennlinie
setzen.
Cutoff (Schleichmengenunterdrückung):
Die Schleichmengenunterdrückung kommt in
Anwendung um Verbrauchswerte unterhalb des
definierten „LowFlow Cut off" Wertes als 0 m³/h
anzuzeigen und auch nicht zum
Verbrauchzählerstand zu addieren.
Der Nullpunktabgleich erfolgt durch Eingabe des
angezeigten Durchflusses
"ZeroPoint", hier 2.045.
Die Definition des Schleichmengenunterdrückungs-
Wertes erfolgt im Textfeld "CutOff", in unserem
Beispiel 10 m³/h.
Mit der Taste "Reset"
zurückgesetzt.
Eingaben / Änderungen müssen mit
werden. Mit der Taste „Zurück" kommt man wieder
ins Hauptmenü.
in das
werden alle Eingaben auf null
"OK" bestätigt
Seite 56 von 68
Textfeld
