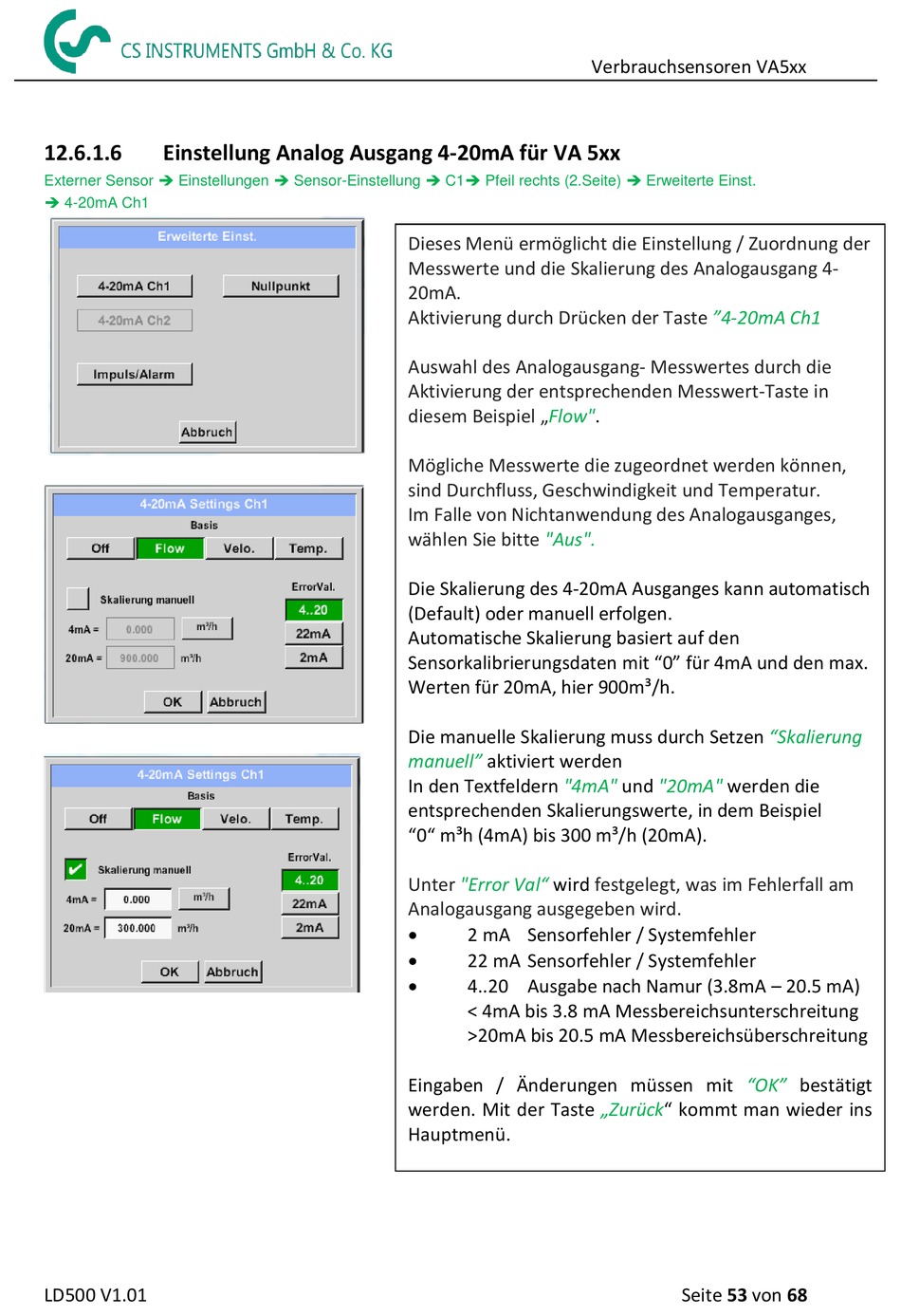

12.6.1.6 Einstellung Analog Ausgang 4-20mA für VA 5xx
Externer Sensor  Einstellungen  Sensor-Einstellung  C1 Pfeil rechts (2.Seite)  Erweiterte Einst.
 4-20mA Ch1
LD500 V1.01
Dieses Menü ermöglicht die Einstellung / Zuordnung der
Messwerte und die Skalierung des Analogausgang 4-
20mA.
Aktivierung durch Drücken der Taste
Auswahl des Analogausgang- Messwertes durch die
Aktivierung der entsprechenden Messwert-Taste in
diesem Beispiel „Flow".
Mögliche Messwerte die zugeordnet werden können,
sind Durchfluss, Geschwindigkeit und Temperatur.
Im Falle von Nichtanwendung des Analogausganges,
wählen Sie bitte "Aus".
Die Skalierung des 4-20mA Ausganges kann automatisch
(Default) oder manuell erfolgen.
Automatische Skalierung basiert auf den
Sensorkalibrierungsdaten mit "0" für 4mA und den max.
Werten für 20mA, hier 900m³/h.
Die manuelle Skalierung muss durch Setzen
manuell" aktiviert werden
In den Textfeldern "4mA"
entsprechenden Skalierungswerte, in dem Beispiel
"0" m³h (4mA) bis 300 m³/h (20mA).
Unter "Error Val" wird
Analogausgang ausgegeben wird.

2 mA Sensorfehler / Systemfehler

22 mA Sensorfehler / Systemfehler

4..20 Ausgabe nach Namur (3.8mA – 20.5 mA)
< 4mA bis 3.8 mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Eingaben / Änderungen müssen mit
werden. Mit der Taste „Zurück" kommt man wieder ins
Hauptmenü.
Verbrauchsensoren VA5xx
"4-20mA Ch1
und "20mA" werden die
festgelegt, was im Fehlerfall am
"OK"
Seite 53 von 68
"Skalierung
bestätigt
