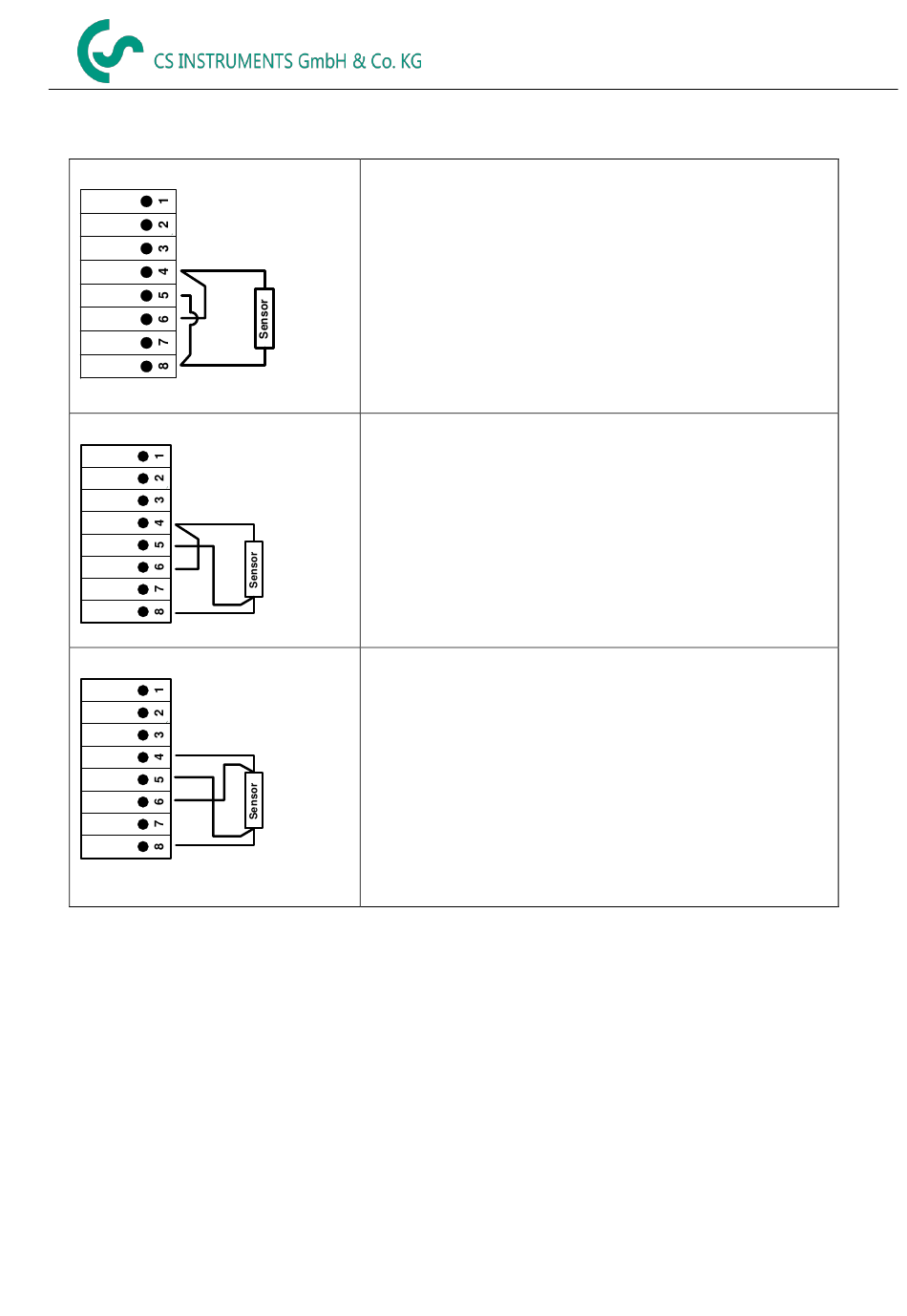

12.4.6 Zwei-, Drei- und Vierleiter-Anschlussbelegung von PT100/PT1000/KTY81
+ RS485
- RS485
SDI
gelb
Analog IN +
Analog IN -
I (500µA)
pink
+VB 24Vdc
-VB GND
rot
+ RS485
- RS485
SDI
Gelb
Analog IN +
Analog IN -
Grau
I (500µA)
Pink
+VB 24Vdc
-VB GND
Rot
+ RS485
- RS485
SDI
Analog IN +
Gelb
Analog IN -
Grau
I (500µA)
Pink
+VB 24Vdc
-VB GND
Rot
LD500 V1.01
LD 510 Anschlussdiagramme
Zwei-Leiter PT100/PT1000/KTY81
Drei-Leiter PT100/PT1000/KTY81
Vier-Leiter PT100/ 1000/KTY81
Seite 43 von 68
