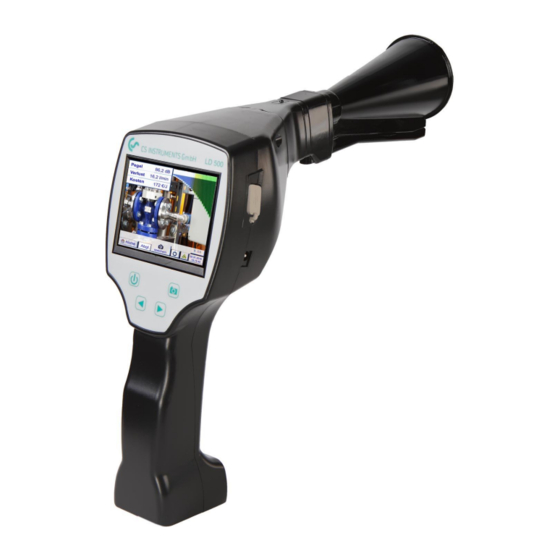

CS Instruments LD 500 Bedienungsanleitung

Leckagesuchgerät mit kamera
Vorschau ausblenden Andere Handbücher für LD 500:
Diese Anleitung herunterladen
Inhaltsverzeichnis
DE- Deutsch
Bedienungsanleitung
Leckagesuchgerät mit Kamera
LD 500 / LD510
LD500 V2.03
Seite 1 von 67
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS Instruments LD 500

Inhaltszusammenfassung für CS Instruments LD 500

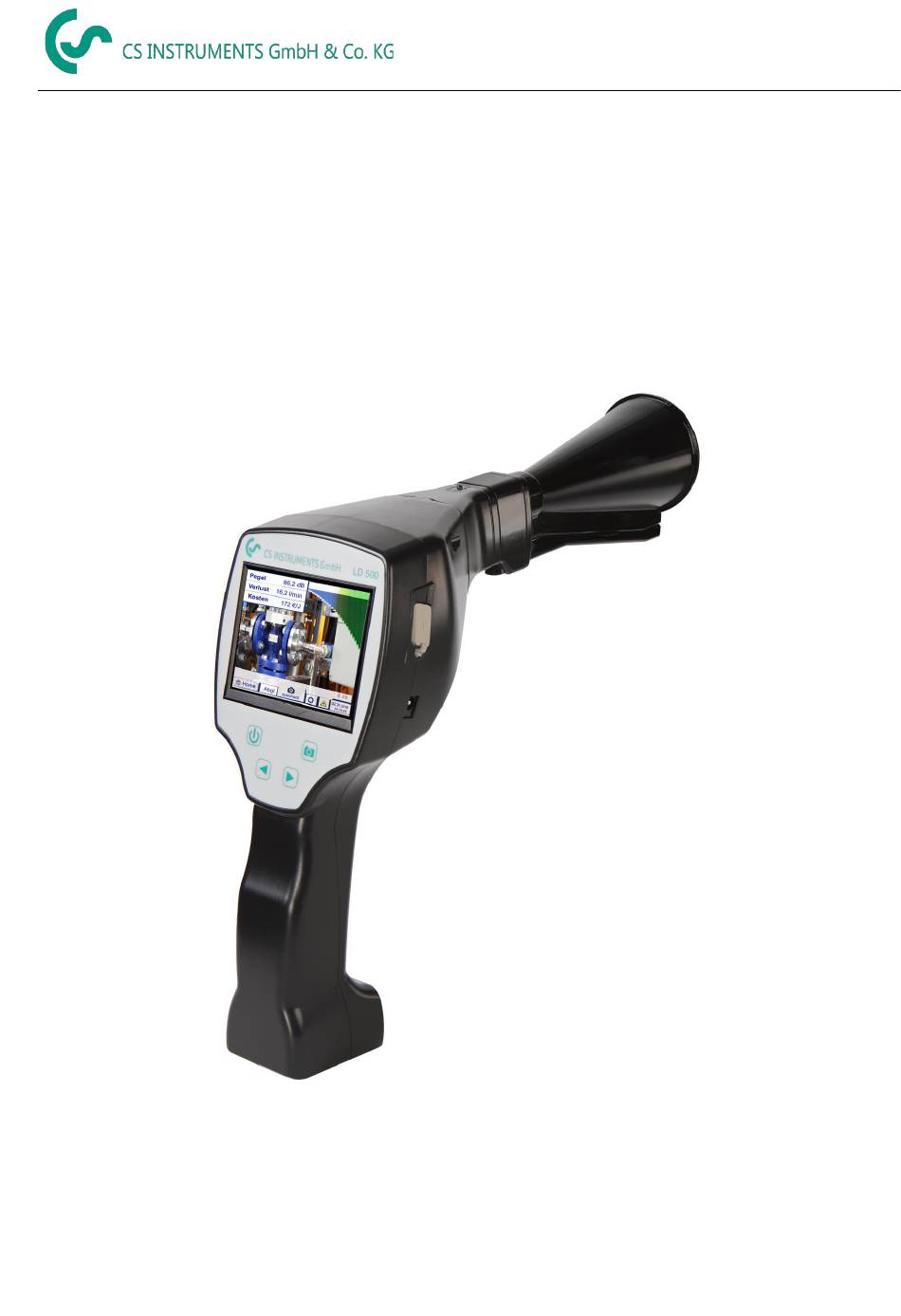

  • Seite 1 DE- Deutsch Bedienungsanleitung Leckagesuchgerät mit Kamera LD 500 / LD510 LD500 V2.03 Seite 1 von 67...

  • Seite 2: Inhaltsverzeichnis

    ............................ 10 USAMMENBAU MIT CHALLTRICHTER ............................10 USAMMENBAU MIT ICHTROHR ............................ 11 USAMMENBAU MIT CHWANENHALS ........................... 11 USAMMENBAU MIT ARABOLSPIEGEL INBETRIEBNAHME / ANWENDUNG LD 500 ......................... 12 10.1 ................................12 INSCHALTEN 10.2 ..........................12 OPFHÖRER AUTSTÄRKE EISER 10.3 ..............................12 MPFINDLICHKEITSLEVEL 10.4...
  • Seite 3 NITIALISIERUNG 11.2 ..................................14 NZEIGE 11.3 LD 500 ..............................15 ENÜ 11.3.1 Konfiguration des LD 500 ..........................16 11.3.1.1 Auswahl Sensortyp (Messtool) ............................. 17 11.3.1.2 Speicherung einer Messung ............................18 11.3.1.3 Parameter für Messung (Überprüfung) ........................18 11.3.1.4 Fehlerbeschreibung ..............................19 11.3.1.5...
  • Seite 4 Inhaltsverzeichnis LD 510 ..................................36 13.1 ............................36 USWAHL XTERNER ENSOR 13.2 LD 510 ........................... 37 INGANGSSIGNALE EXT ENSOR 13.3 ..............................37 EITUNGSQUERSCHNITTE 13.3.1 Sensoranschlüsse/Ausgangsignale:......................... 37 13.4 LD 510) ..................38 NSCHLUSSPLÄNE DER VERSCHIEDENEN ENSORTYPEN 13.4.1 Pinbelegung des ext. Sensoranschluß (nur LD 510) ..................38 13.4.2 Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 5xx ..............

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise 2 Sicherheitshinweise Zu diesem Dokument • Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. • Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können.

  • Seite 6: Service Und Wartung

    Gebrauchsanweisung abgedruckt sind. Ebenso wenig für Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit oder Verwendung dieses Gerätes. 5 Bestimmungsgemäßer Gebrauch Das LD 500 ist ein Leckagesuchgerät zur schnellen und zuverlässigen Lecksuche in/an Druckluftanlagen. Das Leckagesuchgerät LD500 bewertet die von der Leckage erzeugten Ultraschallwellen in Abhängigkeit von Entfernung und Druck.

  • Seite 7: Technische Daten Ld500

    Technische Daten LD500 6 Technische Daten LD500 Abmessungen Handgehäuse 263 x 96 x 280 mm (mit Vorverstärker und Schalltrichter) 0,55 kg mit Vorverstärker und Schalltrichter, Gewicht komplettes Set im Koffer ca.3,0 kg Arbeitsfrequenz 40kHz (+/- 2kHz) Stromversorgung Interner 7,4 V Lithium-Ion Akku Betriebszeit >...

  • Seite 8: Gerätekomponenten Und Bedienelemente

    Gerätekomponenten und Bedienelement 8 Gerätekomponenten und Bedienelemente Das LD 500 Schalltrichter Schalltrichter Entriegelungsknopf für Vorverstärkermodul Kamera Vorverstärker Modul 3,5“ TFT-Color Display mit Touchpanel USB-Anschluss Folientastatur (4 Tasten) Anschluss Steckernetzteil Ein- Aus Taste (Akkuladebuchse) Speichertaste Lautstärke (+/-) 3,5mm Klinkenbuchse für Kopfhöreranschluss LD500 V2.03...

  • Seite 9: Übersicht Und Anwendungsbeschreibung Der Sensortypen

    Gerätekomponenten und Bedienelement 9 Übersicht und Anwendungsbeschreibung der Sensortypen Schalltrichter (Standard-Aufsatz) Richtrohr Der Schalltrichter bündelt einfallende Ultraschallwellen Die Spitze des Richtrohrs lässt nur sehr wenige Ultraschallwellen in Richtung des Ultraschall-Wandlers und erhöht somit die Reichweite des Ge-räts. Durch passieren, dadurch können Leckagen sehr präzise geortet dieses Verhalten ist er bestens für mittlere Abstände werden.

  • Seite 10: Zusammenbau Mit Schalltrichter

    Gerätekomponenten und Bedienelemente Zusammenbau mit Schalltrichter Der Schalltrichter ermöglicht durch die Bündelung der Schallwellen eine akustische Verstärkung und präzisiert die Ortung der Leckage. Durch die besondere Konstruktion ist der integrierte Laserpointer weiterhin verwendbar. Die Kamera ist auf der Trichterunterseite integriert und wird über den Klinkenstecker elektrisch mit dem Vorverstärkermodul verbunden.

  • Seite 11: Zusammenbau Mit Schwanenhals

    Der Parabolspiegel findet Anwendung für Messungen in größeren Entfernungen sowie bei hohen Anforderungen bzgl. Selektivität und Ortung von Leckagepositionen. Die Anbindung an das LD 500 erfolgt über das mitgelieferte Spiralkabel, siehe Abbildung 11. Das Entfernen der Komponente erfolgt durch das Entfernen des Anschlusskabels hierzu auf beiden Seiten den Entriegelungsknopf betätigen und das Kabel abziehen.

  • Seite 12: Inbetriebnahme / Anwendung Ld 500

    Inbetriebnahme 10 Inbetriebnahme / Anwendung LD 500 Bitte zuerst die Sicherheitshinweise in Abschnitt 3 beachten 10.1 Einschalten Die Ein-Aus-Taste für etwa 1s gedrückt halten, das Gerät schaltet sich ein und eine Start-Up Sequenz erscheint auf dem Display. Erneutes Betätigen der Taste schaltet das Gerät wieder aus.

  • Seite 13: Bedienung

    Achtung: Bitte keine Stifte oder sonstigen Gegenstände mit scharfen Kanten verwenden! Die Folie kann beschädigt werden! Bei allen weiß hinterlegten Feldern können Eingaben oder Änderungen gemacht werden. 11.1 Initialisierung Nach dem Einschalten des LD 500 erfolgt die Initialisierung und wechselt danach in Leckage Anzeige LD500 V2.03...

  • Seite 14: Anzeige

    Bedienung 11.2 Anzeige Auf dem folgenden Bild sind die Anzeigenelemente dargestellt und beschrieben. Einstelltaste Empfindlichkeit Anzeigenblock für: • Signal-Pegel in dB • Balkenanzeige Signalpegel Leckagengröße • Leckage-Kosten pro Jahr LeakTag Nummer Kamera Bild Laser „Ein“ Icon Datum/ Zeit sowie Akkuzustand- Einstellungstaste Anzeige (Wechselanzeige) Home Menü...

  • Seite 15: Home Menü Ld 500

    Bedienung 11.3 Home Menü LD 500 Die Bedienung erfolgt menügeführt über das Touchpanel. Die Auswahl der jeweiligen Menüpunkte erfolgt über kurzes „antippen“ mit dem Finger oder einem weichen runden Stift. Achtung: Bitte keine Stifte oder sonstigen Gegenstände mit scharfen Kanten verwenden! Die Folie kann beschädigt werden!

  • Seite 16: Konfiguration Des Ld 500

    Bedienung 11.3.1 Konfiguration des LD 500 → Home Konfiguration In den Konfigurationseinstellungen kann das Einheitensystem ausgewählt und die nötigen Parameter eingegeben werden, um die Leckage-Kosten pro Jahr zu berechnen. ➔ Einheitensystem ISO oder US auswählen ➔ Für Definition der Kosten das Textfeld „Kosten/ 1000 m³“...

  • Seite 17: Konfiguration Messstelle

    Bedienung → → Home Konfiguration Messstelle Messstelle wird für jede Leckage in dessen Journal-Daten gespeichert. Diese sind später im Leckage-Bericht in der Software zu sehen. ➔ LeakTag: erhöht sich nach jeder gespeicherten Messung automatisch um eins Alle Angaben zur Messstelle können durch Auswahl des entsprechendne Textfeldes geändert werden bzw.

  • Seite 18: Speicherung Einer Messung

    Bedienung 11.3.1.2 Speicherung einer Messung Eine Speicherung der Messung erfolgt entweder durch betätigen der Speichertaste auf der Folientastatur, siehe Kapitel Gerätekomponenten und Bedienelemente , bzw. mittels der Taste „Speichern“ im Display. Alle Daten werden auf die interne SD-Karte gespeichert. Die Messdaten, die Messstelle und das Bild der Messstelle werden als Journal gespeichert, diese können später exportiert werden und mit der CS Leak Reporter (Bestell-Nr.: 0554 0105) ein Bericht erstellt werden Nach dem Betätigen einer der beiden Speichertasten müssen die entsprechenden Angaben zur...

  • Seite 19: Fehlerbeschreibung

    Bedienung 11.3.1.4 Fehlerbeschreibung ➔ Speichern Textfeld Fehlerbeschreibung Zusätzlich zu den Angaben der Messstelle mit Firma, Gebäude und Ort ist es möglich einen kurze Fehlerbeschreibung (max. 32 Zeichen) einzugeben. Dazu das Textfeld „Fehlerbeschreibung“ auswählen und Kommentar eingeben. Hier können für die einzelnen Felder „Kurzbeschreibungen „...

  • Seite 20: Export/Import

    Bedienung 11.3.2 Export/Import Export / Import können • aufgezeichnete „Leckage Daten“ auf einen USB-Stick übertragen werden, • Systemeinstellungen exportiert als auch importiert werden. • Messstellen (Firmen-, Gebäude- und Ortsangaben) exportiert als auch importiert werden • Nicht aktivierte optionale Messtools aktiviert/geladen werden. LD500 V2.03 Seite 20 von 67...

  • Seite 21: Export

    Bedienung 11.3.2.1 Export 11.3.2.1.1 Export Leckage Daten → → Export / Import Export Leckage Daten Mit Hilfe der „Auswahl“-Taste lässt sich ein Zeitraum zwischen „Start“ und „Ende“ einstellen. Gespeicherte Messdaten, die in diesem Zeitraum liegen, werden exportiert. Das ausgewählte Datum ist immer grün unterlegt und die Datumszahlen der Sonntage sind - wie im Kalender - rot.

  • Seite 22: Systemeinstellungen Exportieren

    Bedienung 11.3.2.1.2 Systemeinstellungen exportieren Die Funktion „Systemeinstellungen exportieren“ ist speziell für die Version LD 510 relevant, da hier u.a. Einstellungen von Sensoren (extern) sowie Darstellungsoptionen z.B. für Chart gespeichert werden. → → Export / Import Export System Einstellung Hier erfolgt die Definition des Speicherortes. Auswahl für interne SD-Karte mit Aktivierung von Taste „SdCard“...

  • Seite 23: Import

    Bedienung 11.3.2.2 Import 11.3.2.2.1 Systemeinstellungen importieren → → Export / Import Import System Einstellung Ablauf von Verzeichnis- und Dateiauswahl erfolgt analog zu Export. Auswahl interne SD-Karte mit Aktivierung von Taste „SdCard“ oder von USB Stick mit Taste „USB“. Die Auswahl des gewünschten Ordners erfolgt durch anwählen und aktivieren mittels „goto“...

  • Seite 24: Import Neues Messtool

    Bedienung 11.3.2.2.2 Import neues Messtool → → Export / Import Import Import new Tool Ablauf von Verzeichnis- und Dateiauswahl erfolgt analog zu Export z.B. Systemeinstellungen. Auswahl interne SD-Karte mit Aktivierung von Taste „SdCard“ oder von USB Stick mit Taste „USB“. Die Auswahl des gewünschten Ordners erfolgt durch anwählen und aktivieren mittels „goto“...

  • Seite 25: Firmendatenbank Exportieren / Importieren

    Firmendatenbank exportieren / importieren Diese Funktionen erlauben die gespeicherten Messstellen (Firmen, Gebäude und Ort) als XML-File zu exportieren bzw. die aus einem anderen LD 500 exportierte Datenbank zu importieren. D.h. es besteht auch die Möglichkeit die Datenbank extern zu erstellen und zu importieren, Voraussetzung ist jedoch das korrekte Format der XML-Datei.

  • Seite 26: Bilderansicht

    Bedienung 11.3.3 Bilderansicht → Bilderansicht Auswahl Screenshot Hiermit können die auf der SD-Karte bzw. USB- Stick abgespeicherten Bilder zu den Messungen nochmals im Display angezeigt werden. Betätigen der Taste „ Auswahl Screenshot“ startet die Bildauswahl. Die Bilder sind in Verzeichnissen geordnet abgespeichert.

  • Seite 27: Geräteeinstellungen

    Einstellungen 11.3.4 Geräteeinstellungen Die Einstellungen sind alle passwortgeschützt! Einstellungen oder Änderungen müssen generell mit „OK“ bestätigt werden! Hinweis: Wenn zurück ins Hauptmenü gewechselt wird, und danach wieder eines der Einstellungs- Menüs aufgerufen wird, muss das Passwort erneut eingeben werden! Home ➔ Einstellungen Übersicht der Einstellungen 11.3.4.1...

  • Seite 28: Geräteeinstellung

    Einstellungen 11.3.4.2 Geräteeinstellung Home ➔Einstellungen ➔ Geräteeinstellungen Übersicht der Einstellungen 11.3.4.2.1 Sprache Einstellungen ➔ Geräteeinstellung ➔ Sprache Hier kann eine von 11 Sprachen für das LD500 ausgewählt werden. LD500 V2.03 Seite 28 von 67...

  • Seite 29: Datum & Uhrzeit

    Einstellungen ➔ Geräteeinstellung ➔SD-Karte ➔ SD-Karte löschen Mit Betätigen der Taste Zurücksetzen Logger Datenbank werden die aktuell gespeicherten Daten für die Verwendung im LD 500 gesperrt. Die Daten bleiben jedoch auf SD-Card gespeichert und sind für eine externe Verwendung verfügbar. Mit Betätigen der Taste SD-Karte löschen werden alle Daten komplett von der SD-Card gelöscht.

  • Seite 30: System Update

    11.3.4.2.4 System update Für das LD 500 gibt es die Möglichkeit bei Bedarf ein Firmware-Update über den USB Stick auf das Gerät zu laden. Sollte ein Update nötig werden, können Sie dieses auf der Homepage CS Instruments GmbH & Co.KG herunterladen.

  • Seite 31: Update Channels

    Hinweis: gespeicherte Daten werden nicht gelöscht bzw. überschrieben. Bei Bedarf kann hier durch Drücken der Neu- Starten- Taste das LD 500 neu gebootet werden. 11.3.4.2.8 USB ID (Unique) Bei Verbindungen mit dem PC kann hier ein Status und damit eine eindeutige USB ID festgelegt werden.

  • Seite 32: Touchpanel Kalibrieren

    Einstellungen 11.3.4.2.9 Touchpanel kalibrieren Einstellungen ➔ Touchscreen-Kalibrierung Falls nötig, kann hier eine Touchpanel- Kalibrierung durchgeführt werden. Kalibrieren drücken und es erscheint, 1. links oben, 2. rechts unten, 3. links unten, 4. rechts oben und 5. in der Mitte ein Kalibrierungskreuz. Diese Kreuze müssen nacheinander gedrückt werden.

  • Seite 33: Display-Helligkeit

    Einstellungen 11.3.4.2.10 Display-Helligkeit Einstellungen ➔ Helligkeit Hier lässt sich die gewünschte Helligkeit (15–100%) des Displays direkt einstellen. Zum .Beispiel: Helligkeit auf 39% Mit Hilfe der Abdunkeln-nach- Taste kann, nach Ablauf eines definierenden Zeitintervalls (hier nach 15 Minuten), die Helligkeit auf das Minimum herabgesetzt werden.

  • Seite 34: System-Übersicht

    Information über die Spannungsversorgung 53.5 °C 11,74 V Netzteile sowie einen 5.01 V Betriebsstundenzähler. 11.3.4.2.13 Über LD 500 Einstellungen ➔ Über LD 500 Gerät Geräte Typ: LD pro Kaufen Seriennumm er: 05 18600 2 Übersicht der Hard- und Softwareversion, Hardw are Ve rsion: 1.00...

  • Seite 35: Laden Des Akkus

    Steckernetzteil mit der Ladebuchse verbinden Das LD 500 überprüft den Ladezustand des Akkus und startet den Ladevorgang gegebenenfalls automatisch. Zur Schonung des verwendeten Li-ION Akkus schaltet sich das Gerät bei Erreichen einer Spannung von ca. 6,4V selbsttätig aus.

  • Seite 36: Ld 510

    LD510 13 LD 510 13.1 Auswahl Externer Sensor Die Verwendung des „externen Sensoranschlusses“ erfordert die Umschaltung auf dessen Mode. Home ➔ Mode ➔ Externer Sensor Leckage Externer Sensor Hauptmenü für externen Sensoranschluss LD500 V2.03 Seite 36 von 67...

  • Seite 37: Eingangssignale Ext

    Anschlusspläne 13.2 Eingangssignale ext. Sensor LD 510 Eingangssignale Messbereich 0 – 20 mA/4 – 20 mA Signalstrom Auflösung 0,0001 mA (0 – 20 mA/4 – 20 mA)  0,03 mA  0,05 % interne oder externe Genauigkeit Spannungsversorgung 50  Eingangswiderstand Messbereich 0 –...

  • Seite 38: Anschlusspläne Der Verschiedenen Sensortypen (Nur Ld 510)

    Anschlusspläne 13.4 Anschlusspläne der verschiedenen Sensortypen (nur LD 510) 13.4.1 Pinbelegung des ext. Sensoranschluß (nur LD 510) Als Sensor –Schnittstellenstecker wird ein ODU Medi Snap 8 Pin eingesetzt – Reference: K11M07- P08LFD0-6550 Verfügbare Anschlussleitungen von CS-Instruments sind: ODU-Stecker mit offenen Enden: Bestell-Nr.

  • Seite 39: Anschluss Cs Verbrauchs-/Taupunktsensoren Serie Fa/Va 5Xx

    Anschlusspläne 13.4.2 Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 5xx Weiss LD 510 + RS485 Braun - RS485 FA 5xx VA 5xx Analog IN + Sensor VD 500 Analog IN - I (500µA) Die digitale Datenübertragung zwischen LD 510 und +VB 24Vdc Blau den Sensoren FA 500 / FA 510 und VA5xx erfolgt über -VB GND...

  • Seite 40: Analoges Zwei-, Drei- Und Vierleiter-Stromsignal

    Anschlusspläne 13.4.5 Analoges Zwei-, Drei- und Vierleiter-Stromsignal Sensoren mit 4 - 20 mA-Ausgang in Zwei-Draht-Technik + RS485 - RS485 ß 0 / 4 ...20mA Analog IN + LD 510 Gelb Analog IN - Sensor I (500µA) +VB 24Vdc Blau -VB GND Sensoren mit 0/4 –...

  • Seite 41: Zwei-, Drei- Und Vierleiter-Anschlussbelegung Von Pt100/Pt1000/Kty81

    Anschlusspläne 13.4.6 Zwei-, Drei- und Vierleiter-Anschlussbelegung von PT100/PT1000/KTY81 + RS485 - RS485 gelb Analog IN + Zwei-Leiter PT100/PT1000/KTY81 Analog IN - I (500µA) pink +VB 24Vdc -VB GND + RS485 - RS485 Gelb Analog IN + Drei-Leiter PT100/PT1000/KTY81 Analog IN - Grau I (500µA) Pink...

  • Seite 42: Taupunktsensoren Fa 500 / Fa 510

    Taupunktsensoren FA5xx 13.5 Taupunktsensoren FA 500 / FA 510 (RS485 Modbus) Erster Schritt: freien Sensorkanal wählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 Zweiter Schritt: Typ FA 5xx auswählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Typ-Textfeld→Taupunkt ➔ FA 5xx Nach Drücken des Textfeldes lassen sich folgende Optionen wählen.

  • Seite 43: Einstellunen Taupunkt-Sensor Fa 500 / Fa 510

    Anschlusspläne 13.5.1 Einstellunen Taupunkt-Sensor FA 500 / FA 510 13.5.1.1 Auswahl der Einheiten für Temperatur und Feuchte ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) Externer Sensor Auswahl der Einheiten Temperatur und Feuchte durch Betätigen der Felder °C, °F, g/m³ oder mg/m³.

  • Seite 44: Festlegung Des Referenzdruckes (Absolutdruck)

    Taupunktsensoren FA5xx 13.5.1.3 Festlegung des Referenzdruckes (Absolutdruck) ➔ Einstellungen ➔ Sensor-Einstellung ➔ A1➔ Pfeil rechts (2.Seite) ➔Druck-Einstellung ➔ Textfeld Externer Sensor Ref.Druck Referenz Druck ist der Druck auf den der Druck-Taupunkt bei Entspannung zurückgerechnet werden soll. Als Default- Wert ist 1013 mbar (Atm. fixiert Druck) eingestellt.

  • Seite 45: Erweiterte Einstellungen Analogausgang 4-20Ma

    Anschlusspläne 13.5.1.5 Erweiterte Einstellungen Analogausgang 4-20mA ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔Kalibrierung → Erweiterte Einst. → Externer Sensor 4-20mA Dieses Menü erlaubt die Einstellung / Zuordnung des Messwertes und der Skalierung des Analogausganges. Auswahl des Messwertes durch Anwahl der entsprechenden Messwerttaste, hier z.B.

  • Seite 46: Verbrauchssensor Des Typs Va5Xx/Vd500 (Rs485 Modbus)

    Verbrauchsensoren VA5xx 13.6 Verbrauchssensor des Typs VA5xx/VD500 (RS485 Modbus) Erster Schritt: freien Sensorkanal wählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 Zweiter Schritt: Typ VA 5xx auswählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Typ-Textfeld ➔ Verbrauch →VA 5xx Nach Drücken des Textfeldes lassen sich folgende Optionen wählen.

  • Seite 47: Einstellungen Va 5Xx

    Verbrauchsensoren VA5xx 13.6.1 Einstellungen VA 5xx Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Für jedes Textfeld kann entweder ein Wert oder eine Einheit festgelegt werden Die Einstellungen werden eingegeben durch Aktivieren des entsprechenden Textfeldes. Je nach Feld ist ein Wert einzugeben oder eine Einheit auszuwählen.

  • Seite 48: Einstellung Gaskonstante

    Verbrauchsensoren VA5xx 13.6.1.2 Einstellung Gaskonstante Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Textfeld Gaskonstante Für alle Gasarten, die in blau dargestellt sind und den Zusatz (real) haben ist eine Echtgaskalibrierungskurve im Sensor hinterlegt. Auswahl des gewünschten Gases durch Aktivierung der jeweiligen Taste und Bestätigung der Auswahl mit der “OK”...

  • Seite 49: Einstellung Der Referenz Bedingungen

    Verbrauchsensoren VA5xx 13.6.1.3 Einstellung der Referenz Bedingungen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Textfeld Ref. Druck Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Textfeld Ref. Druck Einheit Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Textfeld Ref. Temp. Externer Sensor ➔...

  • Seite 50: Einstellung Verbrauchszählerwert Und Verbrauchszählereinheit

    Verbrauchsensoren VA5xx 13.6.1.5 Einstellung Verbrauchszählerwert und Verbrauchszählereinheit Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Textfeld Verbrauch Der Sensor ermöglicht die Übernahme eines Verbrauchszähler Startwertes. Eingabe des Wertes erfolgt im Textfeld "Zählerstand" Der Zählerstand kann in verschiedenen Einheiten dargestellt werden.

  • Seite 51: Einstellung Analog Ausgang 4-20Ma Für Va 5Xx

    Verbrauchsensoren VA5xx 13.6.1.6 Einstellung Analog Ausgang 4-20mA für VA 5xx Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Erweiterte Einst. ➔ 4-20mA Ch1 Dieses Menü ermöglicht die Einstellung / Zuordnung der Messwerte und die Skalierung des Analogausgang 4- 20mA.

  • Seite 52: Einstellung Impuls / Alarm Ausgang Für Va 5Xx

    Verbrauchsensoren VA5xx 13.6.1.7 Einstellung Impuls / Alarm Ausgang für VA 5xx Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Erweiterte Einst. ➔ Pulse / Alarm Der Impulsausgang der VA 5xx Sensoren kann sowohl als Impuls- als auch als Alarmausgang definiert werden Die entsprechende Funktion mittels den Tasten “Impulse”...
  • Seite 53 Verbrauchsensoren VA5xx Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1➔ Pfeil rechts (2.Seite) ➔ Erweiterte Einst. ➔ Alarm Im Falle der Verwendung des Impulsausganges als Alarm müssen folgende Einstellungen vorgenommen werden: Auswahl der Einheit durch Anwahl der Taste “Einheit”. Mögliche Einheiten sind “cfm”, “ltr/s”, “m³/h”, “m/s”...

  • Seite 54: Einstellung Nullpunkt Und Schleichmengenunterdrückung Für Va 5Xx

    Verbrauchsensoren VA5xx 13.6.1.8 Einstellung Nullpunkt und Schleichmengenunterdrückung für VA 5xx Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ A1➔ Pfeil rechts (2.Seite) ➔ Erweiterte Einst. ➔ Zeropoint Mit diesen Funktionen können folgende Einstellungen vorgenommen werden. 2.045 Zeropoint (Nullpunktabgleich): Zeigt der Sensor im eingebauten Zustand ohne Durchfluss bereits einen Durchflusswert von >...

  • Seite 55: Typ Modbus

    Sensor Typ Modbus 13.7 Typ Modbus 13.7.1 Auswahl und Aktivierung des Sensortyps Erster Schritt: freien Sensorkanal wählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 Zweiter Schritt: Typ Modbus auswählen Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Typ-Textfeld ➔ Modbus Dritter Schritt: mit bestätigen Externer Sensor ➔...
  • Seite 56 Sensor Typ Modbus Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Reg. Adresse -Textfeld Die Messwerte werden vom Sensor in Registern vorgehalten und können über Modbus vom LD510 adressiert und ausgelesen werden. Hierfür müssen die gewünschten Registeradressen im D P510 eingestellt werden. Eingabe der Register/Datenadresse erfolgt hier...
  • Seite 57 Sensor Typ Modbus Beispiele : Holding Register - UI1(8b) - Zahlenwert: 18 Auswahl Register Type Holding Register, Data Type U1(8b) und Byte Order A / B HByte LByte 18 => Data Order 1. Byte 2. Byte Holding Register – UI4(32) - Zahlenwert: 29235175522 → AE41 5652 Auswahl Register Type Holding Register,...
  • Seite 58 Sensor Typ Modbus Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ Skal. -Textfeld Die Verwendung eines eingegebenen Faktors ermöglicht die Anpassung des Ausgabewertes um denselben. Externer Sensor ➔ Einstellungen ➔ Sensor-Einstellung ➔ C1 ➔ OK Mit Betätigen des Knopfes werden die Eingaben übernommen und gespeichert.

  • Seite 59: Datenlogger Einstellungen

    Datenlogger 13.8 Datenlogger Einstellungen Externer Sensor ➔ Einstellungen ➔ Logger-Einstellungen In der obersten Zeile lassen sich die vordefinierten Zeitintervalle 1, 2, 5, 10, 15, 30, 60 und 120 Sekunden für die Aufzeichnung wählen. Ein davon abweichendes, individuelles Zeitintervall kann im weiß unterlegten Textfeld rechts oben, wo immer das momentan eingestellte...
  • Seite 60 Datenlogger Externer Sensor ➔ Einstellungen ➔ Logger-Einstellung ➔Erzwinge-neue-Logger-Datei-Knopf bzw. Externer Sensor ➔ Einstellungen ➔ Logger-Einstellung ➔ Erzwinge-neue-Logger-Datei-Knopf➔ Kommentar-Textfeld Durch Drücken Erzwinge-neue- Logger-Datei-Knopfes wird eine neue Aufzeichnungsdatei angelegt und mit der Auswahl des Kommentar-Textfeldes kann ein Name oder Kommentar eingetragen werden. Wichtig: Wenn eine neue Aufzeichnungsdatei angelegt werden soll, muss der...
  • Seite 61 Datenlogger Externer Sensor ➔ Einstellungen ➔ Logger-Einstellung ➔ Stoppzeit-Knopf Durch Drücken des Stoppzeit-Knopfes anschließendem Drücken Datum/Zeit-Textfeldes darunter, kann das Datum sowie die Uhrzeit für das Ende der Datenlogger-Aufnahme eingestellt werden. Hinweis: Bei Aktivierung der Stoppzeit wird diese automatisch auf die aktuelle Zeit plus eine Stunde gesetzt.
  • Seite 62 Datenlogger Externer Sensor ➔ Einstellungen ➔ Logger-Einstellung ➔ Startzeit-Knopf/Stoppzeit-Knopf ➔ Datum/Zeit-Textfeld ➔ Cal-Knopf Mit dem Cal-Knopf lässt sich bequem aus dem Kalender das gewünschte Datum auswählen. Externer Sensor ➔ Einstellungen ➔ Logger-Einstellung ➔Start-Knopf Nach der Start- bzw. Stoppzeit-Aktivierung und den vorgenommenen Einstellungen, wird der Start-Knopf gedrückt und der Datenlogger steht auf aktiv.

  • Seite 63: Lieferumfang

    Lieferumfang 14 Lieferumfang Das LD 500 ist wahlweise als Einzelgerät oder in einem Set erhältlich. Das Set enthält alle Komponenten und Zubehörteile, die geschützt in einem robusten und schlagfesten Transportkoffer untergebracht sind. Transportkoffer (0554 0106) Richtrohr mit Spitze (0530 0104) LD500 Leckagesuchgerät...
  • Seite 64 Lieferumfang Diese Erklärung beinhaltet keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. LD500 V2.03 Seite 64 von 67...
  • Seite 65 Anhang LD500 V2.03 Seite 65 von 67...
  • Seite 66 Anhang LD500 V2.03 Seite 66 von 67...
  • Seite 67 Kontakt GESCHÄFTSSTELLE NORD Gewerbehof 14 D-24955 Harrislee DEUTSCHLAND Tel.: +49 (0) 461 80 71 50 - 0 Fax: +49 (0) 461 80 71 50 - 15 info@cs-instruments.com www.cs-instruments.de GESCHÄFTSSTELLE SÜD Zindelsteiner Straße 15 D-78052 VS-Tannheim DEUTSCHLAND Tel.: +49 (0) 7705 978 99-0 Fax: +49 (0) 7705 978 99-20 info@cs-instruments.com www.cs-instruments.de...
