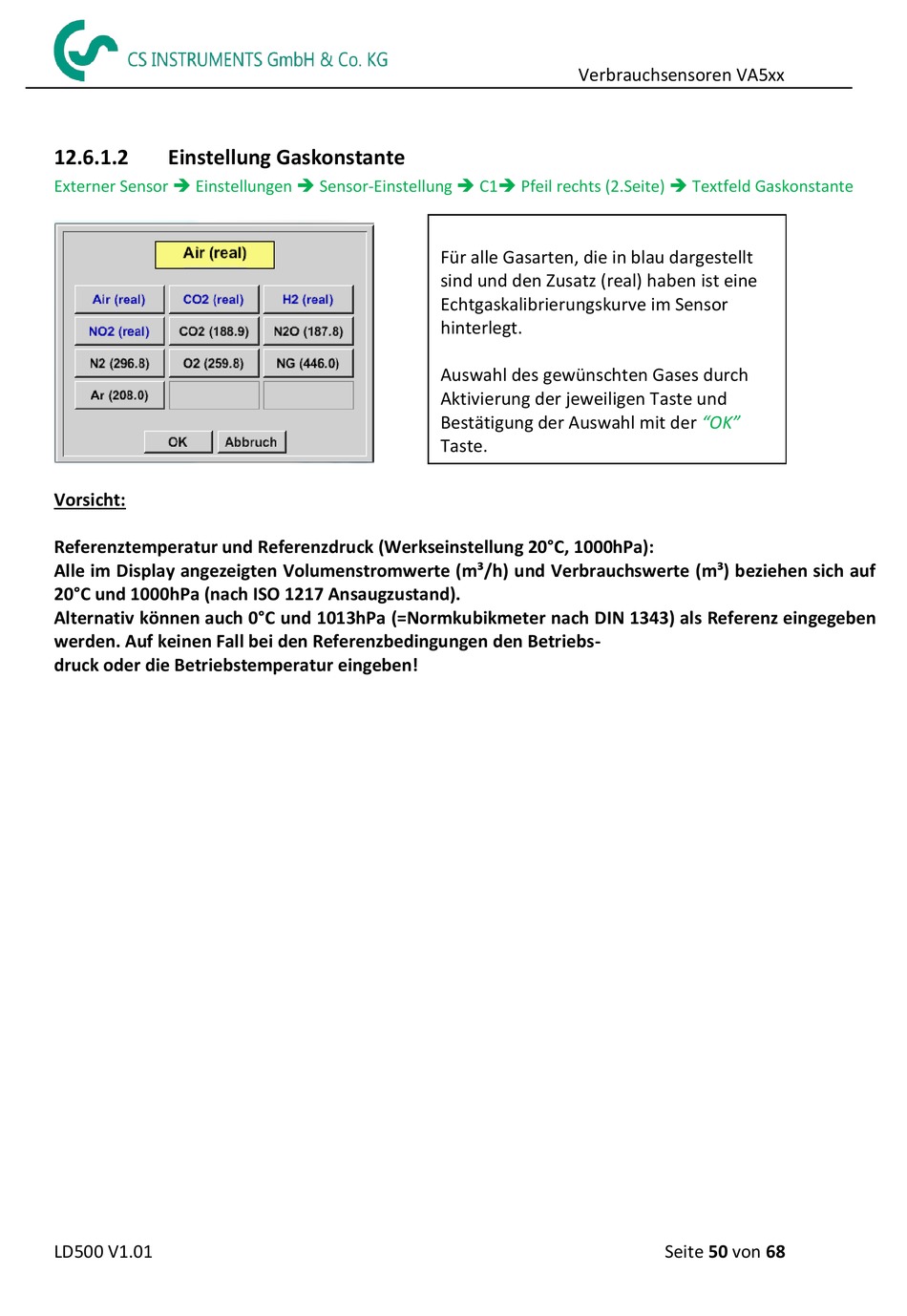

Einstellung Gaskonstante - CS Instruments LD 500 Bedienungsanleitung

12.6.1.2

Einstellung Gaskonstante

Externer Sensor  Einstellungen  Sensor-Einstellung  C1 Pfeil rechts (2.Seite)  Textfeld Gaskonstante
Vorsicht:
Referenztemperatur und Referenzdruck (Werkseinstellung 20°C, 1000hPa):
Alle im Display angezeigten Volumenstromwerte (m³/h) und Verbrauchswerte (m³) beziehen sich auf
20°C und 1000hPa (nach ISO 1217 Ansaugzustand).
Alternativ können auch 0°C und 1013hPa (=Normkubikmeter nach DIN 1343) als Referenz eingegeben
werden. Auf keinen Fall bei den Referenzbedingungen den Betriebs-
druck oder die Betriebstemperatur eingeben!
LD500 V1.01
Verbrauchsensoren VA5xx
Für alle Gasarten, die in blau dargestellt
sind und den Zusatz (real) haben ist eine
Echtgaskalibrierungskurve im Sensor
hinterlegt.
Auswahl des gewünschten Gases durch
Aktivierung der jeweiligen Taste und
Bestätigung der Auswahl mit der
Taste.
"OK"
Seite 50 von 68
