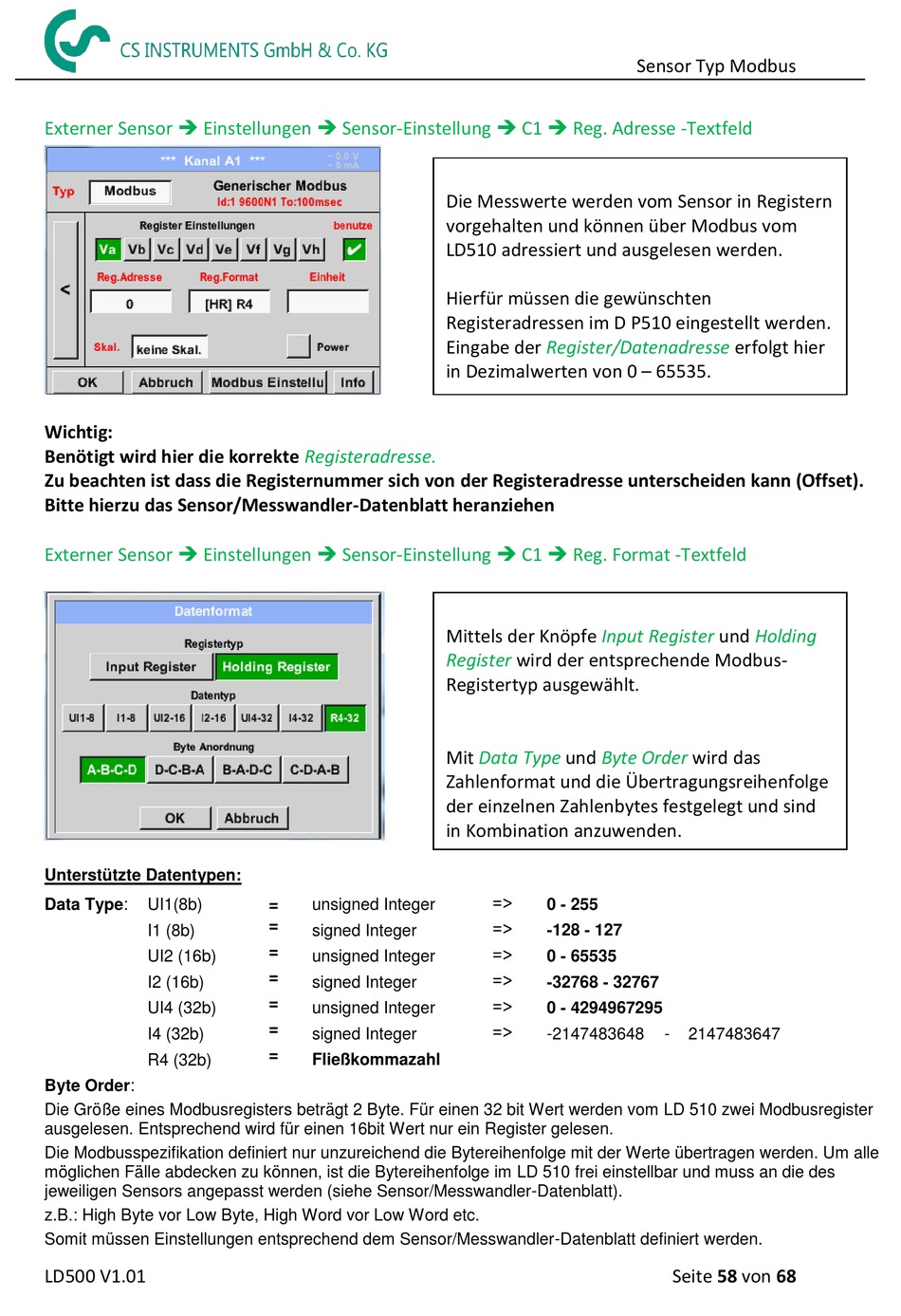

CS Instruments LD 500 Bedienungsanleitung Seite 58

Externer Sensor  Einstellungen  Sensor-Einstellung  C1  Reg. Adresse -Textfeld
Wichtig:
Benötigt wird hier die korrekte
Zu beachten ist dass die Registernummer sich von der Registeradresse unterscheiden kann (Offset).
Bitte hierzu das Sensor/Messwandler-Datenblatt heranziehen
Externer Sensor  Einstellungen  Sensor-Einstellung  C1  Reg. Format -Textfeld
Unterstützte Datentypen:
Data Type: UI1(8b)
I1 (8b)
UI2 (16b)
I2 (16b)
UI4 (32b)
I4 (32b)
R4 (32b)
Byte Order:
Die Größe eines Modbusregisters beträgt 2 Byte. Für einen 32 bit Wert werden vom LD 510 zwei Modbusregister
ausgelesen. Entsprechend wird für einen 16bit Wert nur ein Register gelesen.
Die Modbusspezifikation definiert nur unzureichend die Bytereihenfolge mit der Werte übertragen werden. Um alle
möglichen Fälle abdecken zu können, ist die Bytereihenfolge im LD 510 frei einstellbar und muss an die des
jeweiligen Sensors angepasst werden (siehe Sensor/Messwandler-Datenblatt).
z.B.: High Byte vor Low Byte, High Word vor Low Word etc.
Somit müssen Einstellungen entsprechend dem Sensor/Messwandler-Datenblatt definiert werden.
LD500 V1.01
Registeradresse.
= unsigned Integer
=
signed Integer
=
unsigned Integer
=
signed Integer
=
unsigned Integer
=
signed Integer
=
Fließkommazahl
Die Messwerte werden vom Sensor in Registern
vorgehalten und können über Modbus vom
LD510 adressiert und ausgelesen werden.
Hierfür müssen die gewünschten
Registeradressen im D P510 eingestellt werden.
Eingabe der Register/Datenadresse
in Dezimalwerten von 0 – 65535.
Mittels der Knöpfe Input Register
Register wird der entsprechende Modbus-
Registertyp ausgewählt.
Mit Data Type und Byte Order
Zahlenformat und die Übertragungsreihenfolge
der einzelnen Zahlenbytes festgelegt und sind
in Kombination anzuwenden.
=>
0 - 255
=>
-128 - 127
=>
0 - 65535
=>
-32768 - 32767
=>
0 - 4294967295
=>
-2147483648
Sensor Typ Modbus
erfolgt hier
und Holding
wird das
- 2147483647
Seite 58 von 68
