Anschließen
3.1 Messumformer verdrahten
①
Schwarz
②
Orange
③
Braun
④
Rot
⑤
Blau
⑥
Klemmen 1 und 4 kurzschließen

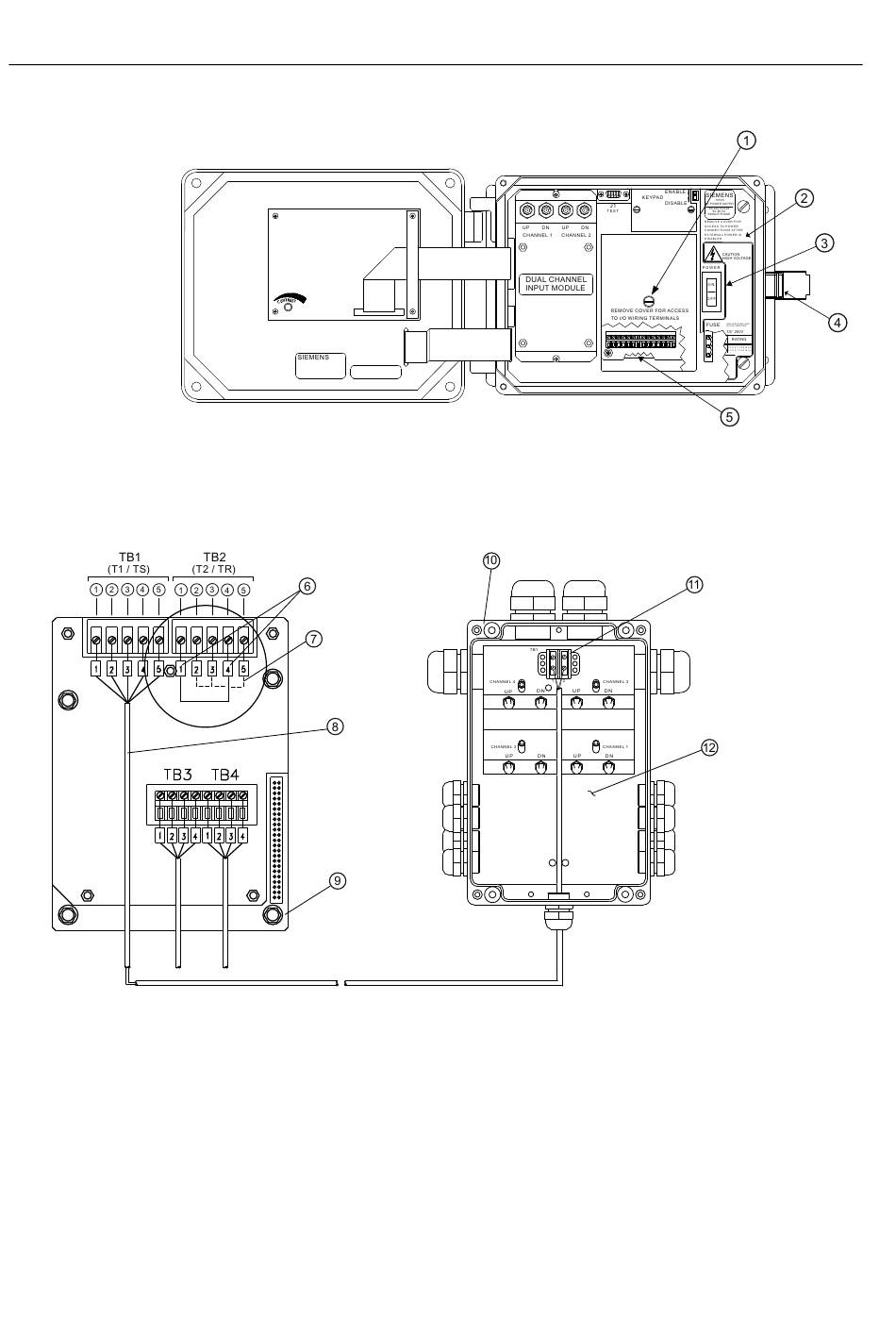

Bild 3-4 Anschließen des Temperatursensors an den Anschlusskasten
28
①
Schraube der Abdeckung
②
Durchflussmessgerät
③
Netzschalter
Bild 3-3 Zugang zum Analogeingangsmodul
④
⑤
⑦
Erdungsverbindung von Klemmen 2 und 3 zu
Klemme 5
⑧
Kabelserie 1012EC
⑨
Modul7ME39400SA00
⑩
Anschlusskasten Messaufnehmergehäuse
⑪
Klemmleiste TB1 Temperatursensor
⑫
Abbildung des Anschlusskastens mit geöffneter
Abdeckung
FUT1010 IP65 NEMA 4X & IP66 NEMA 7 Gas-Durchflussmessgerät - Quick Start
Clip
Zugang zum Analogeingangsmodul
Betriebsanleitung, 1/2013, A5E02639183-AC
