ICS Chartr EP 200Hardware-Anschlüsse
Die Hardware des ICS Chartr EP 200 besteht zusätzlich aus dem Computer, einer Tastatur, einem Monitor, dem Vor-
verstärker, einem Drucker und den dazugehörigen Verbindungskabeln (Anschlüsse siehe Abbildung).

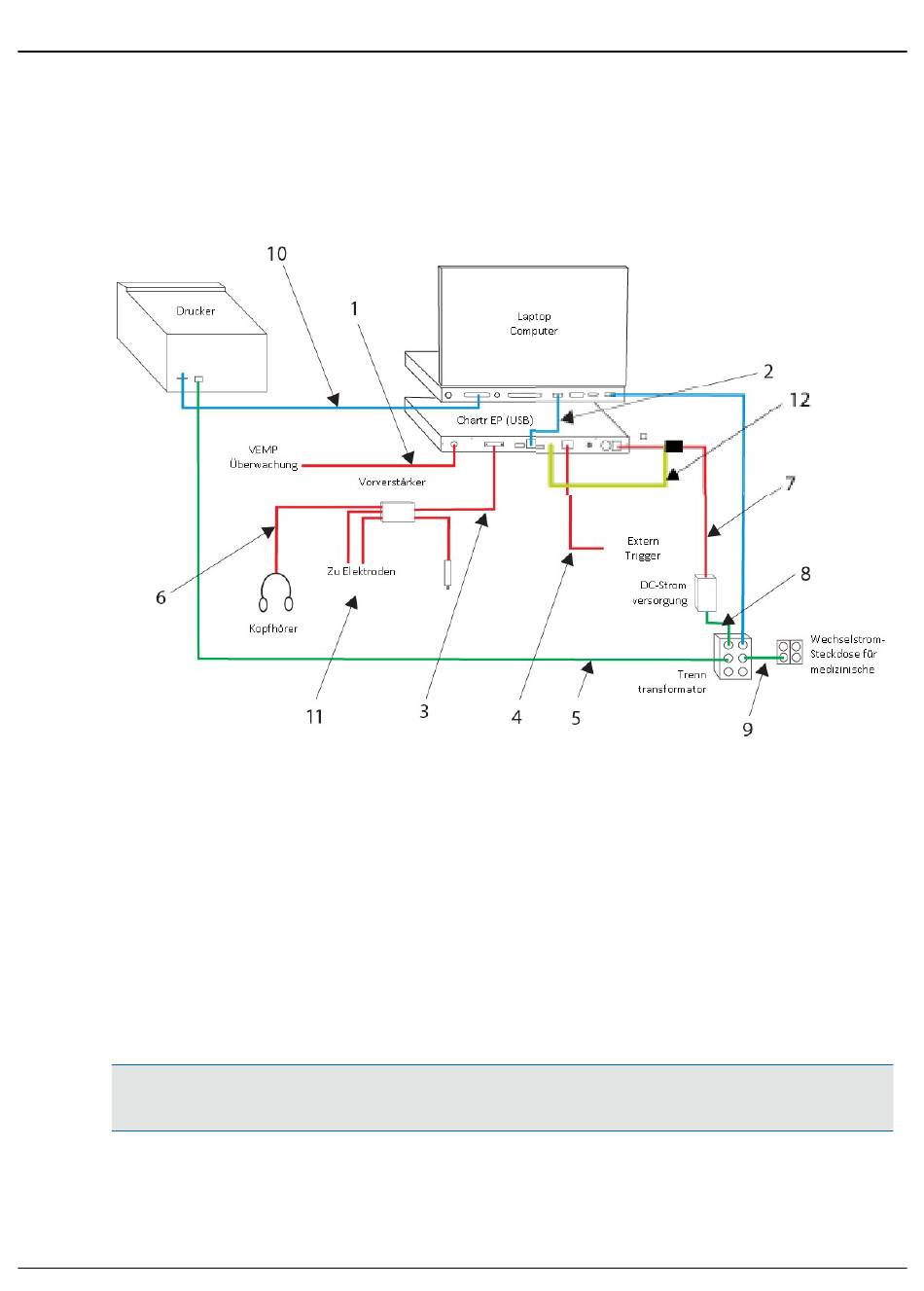

Systemanschlüsse des ICS Chartr EP 200
Anschlussliste für Geräte
1. VEMP-Monitorkabel zum VEMP-Anschluss
2. USB-Kabel zwischen Laptop und Chartr EP
200
3. Vorverstärkerkabel zum Vorverstärker
4. Kabel vom externen Auslöser zum Chartr
EP 200
5. Netzkabel vom Drucker zum Trenn-
transformator
6. Kabel vom Kopfhörer zum Vorverstärker
Anmerkung
auf der Rückseite des Chartr EP 200 (gekennzeichnet mit dem Symbol für den Funktionserdanschluss).
Otometrics - ICS Chartr EP 200
Sichern Sie den Gleichstrom-Erdungsanschluss mit einem 3-mm-Inbusschlüssel an der Edelstahlschraube
•
7. Netzkabel zur Gleichstrom-Stromversorgung
8. Kabel von der Gleichstrom-Stromversorgung zum Trenn-
transformator
9. Kabel vom Trenntransformator zur Netzsteckdose
10. Kabel vom Drucker zum Druckeranschluss
11. Kabel von den Elektroden zum Vorverstärker
12. Gleichstrom-Funktionserdung
