3 Einweisung und Vorbereitung des Patienten
3.2.4
Tipps für Tiptroden
Die Tiptrode besteht aus zwei Komponenten: Ohrstück/Elektrode und Anschlussbuchse/Kabelbaugruppe. Die Elektrode ist
das mit Goldfolie umwickelte Schaum-Ohrstück. Der Anschluss mit dem Kabel verfügt über eine isolierte Krokodilklemme,
mit der das Ohrstück (die Elektrode) am Schlauch angebracht wird, über den die Hörstimuli übertragen werden, und einen
isolierten Draht, über den das Elektrodensignal geleitet wird.
Schließen Sie das Ohrstück (die Elektrode) am Anschluss an. Drücken Sie die Metallspange auf und schieben Sie das Ohr-
stück mit der Elektrode hinein. Die Krokodilklemme muss die Goldfolie berühren.
Schließen Sie den Schlauch an den Ausgang des Einsteckhörers an.
Entfernen Sie den Schlauch, der derzeit zum Einsteckhörer führt, und schließen Sie stattdessen den Schlauch der Tiptrode
an. Verlängern Sie die Länge des Schlauchs nicht durch zusammenstecken der beiden Sets.
Der rote Schlauch gehört zum rechten Einsteckhörer, der blaue Schlauch zum linken.

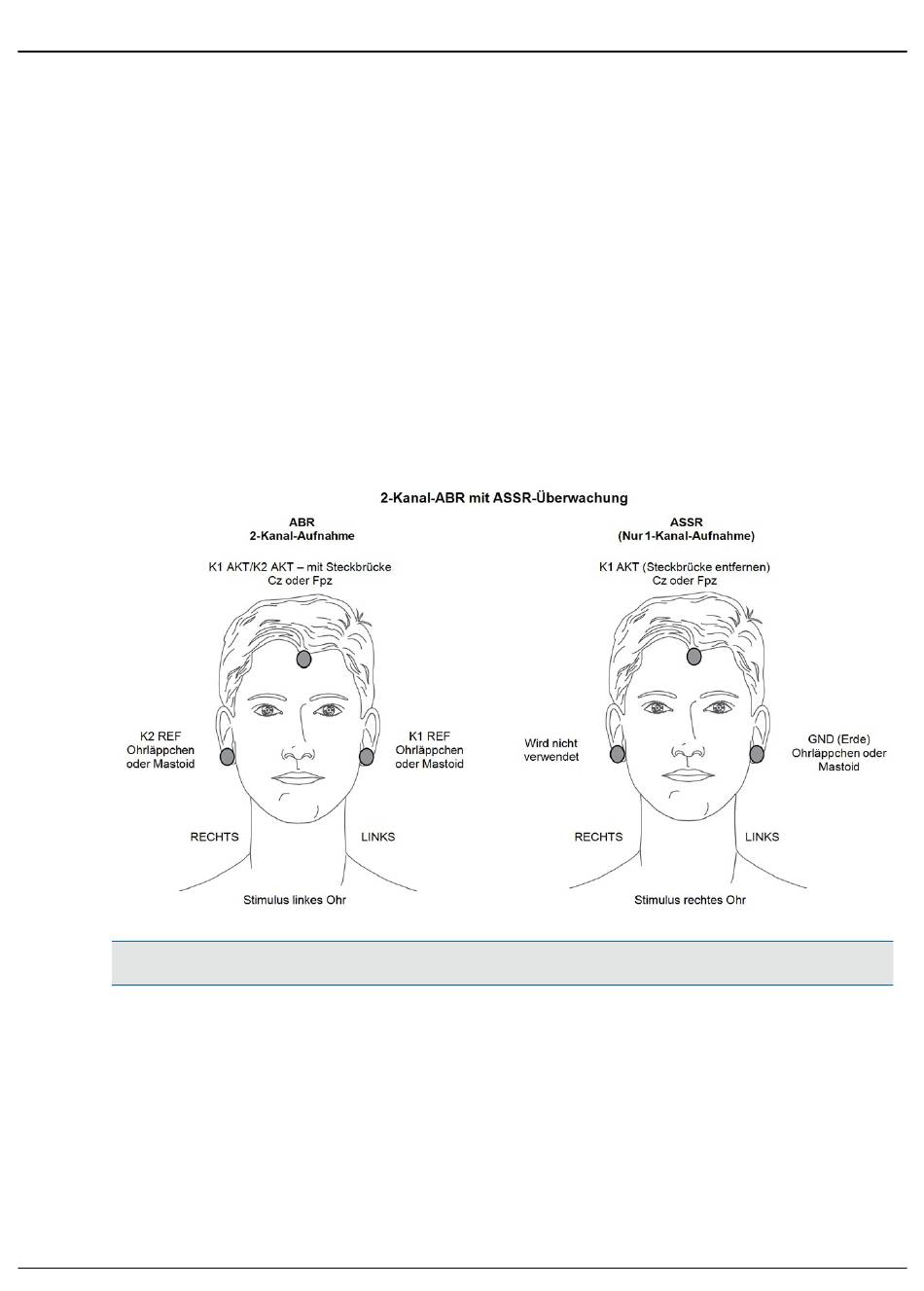

Schließen Sie den Anschlussdraht der Elektrode an das Patientenkabel an. Weitere Informationen finden Sie in den
Anschlussschemata für die Elektroden.
Anmerkung
Fortsetzung für diese Elektrode auf Seite
►
20.
•
19
Otometrics - ICS Chartr EP 200
