5.3
Umgang mit Wellenformen
Schritt 22

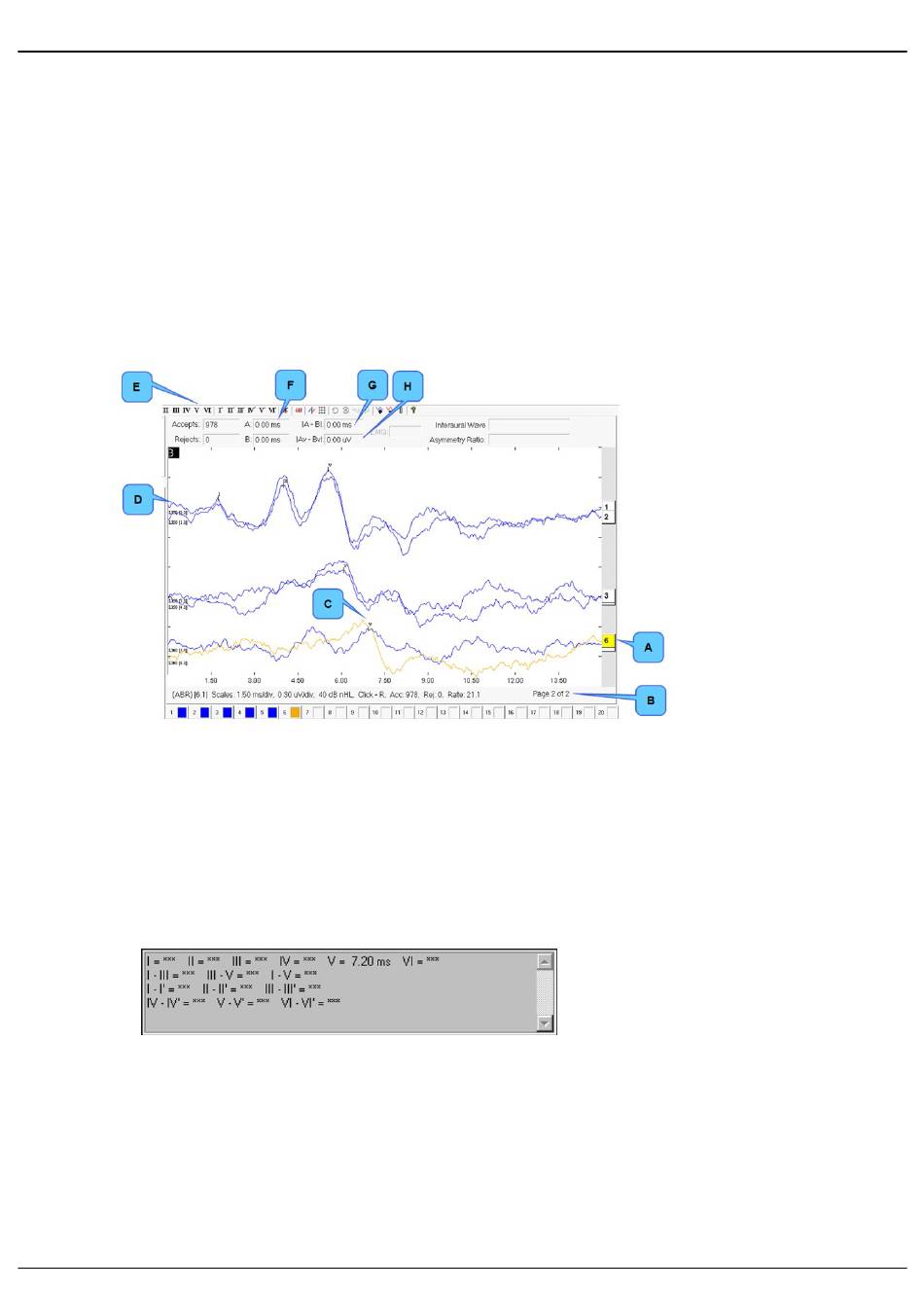

A. Zeigen Sie die Wellenformen auf einer Seite an.
Wellenformgreifer (A). Klicken Sie, um die Wellenform auszuwählen. Halten Sie die Maustaste gedrückt und ziehen Sie
die Wellenform an die gewünschte Stelle.
B. Versehen Sie ausgewählte Wellenformen mit Markierungen (E).
-Kennzeichnung (C) auf Wellenform 6.
V
Arbeitsbereich und Symbolleiste für Wellenformen
Wellenform-Seitenzahl (B). Mit F10 oder F11 springen Sie von Seite zu Seite.
Zeigen Sie die
Zeigen Sie den
Zeigen Sie den
C. Im Berechnungsfenster innerhalb des Hauptfensters wird die markierte Latenz und Amplitude für die ausgewählte,
markierte Wellenform angezeigt (Beispiel: Wellenform 6 mit V-Kennzeichnungsdaten).
D. Mit dem Wellenform-Kontextmenü können Sie verschiedene Aktionen für die Wellenformen ausführen.
–
Wählen Sie mindestens eine Wellenform aus (halten Sie
lenformen an).
–
Setzen Sie den Mauszeiger auf den Wellenform-Arbeitsbereich und klicken Sie mit der rechten Maustaste. Das
Wellenform-Kontextmenü wird angezeigt.
Otometrics - ICS Chartr EP 200
(F) für Zeiger A und B an.
Latenz
(G) zwischen Zeiger A und B an.
Latenzunterschied
(H) zwischen Zeiger A und B an.
Amplitudenunterschied
1. Klicken Sie auf eine Mar-
2. Klicken Sie auf die Wel-
gedrückt und klicken Sie die gewünschten Wel-
Strg
5 Überprüfung erfasster Daten
kierung (E), um eine ent-
sprechende
Kennzeichnung auf der aus-
gewählten Wellenform an
der Stelle des Zeigers anzu-
bringen. Wählen Sie eine
markierte Wellenform aus
und klicken Sie auf die
Kenn-
zeichnungschaltfläche, um
die Kennzeichnung zu ent-
fernen.
lenform (D), um einen Zei-
ger auszuwählen. Halten
Sie die Maustaste
gedrückt und ziehen Sie
den Zeiger an die
gewünschte Stelle.
47
